Предохранители и реле Subaru Legacy (2010-2014)
Схемы относятся к указанным годам и вариантам Subaru Legacy (2010-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Legacy 2010-2014

Предохранители прикуривателя (розетки) в Subaru Legacy Это предохранители №13 и №20 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

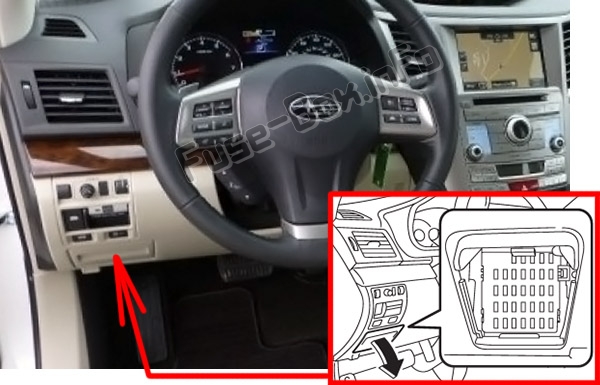

Пассажирский салон
Блок предохранителей находится за крышкой слева от рулевого колеса.

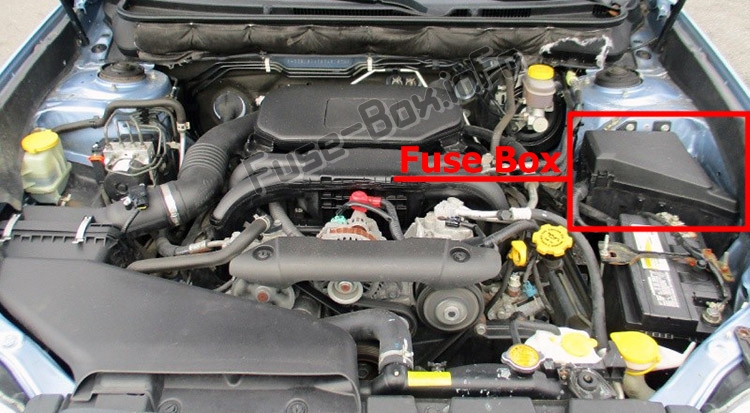

Блок предохранителей в моторном отсеке

Схемы блока предохранителей
2010, 2011, 2012

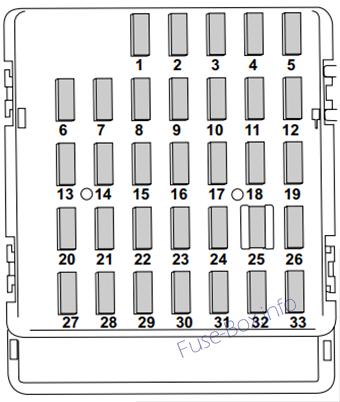

Приборная доска

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Разъем сцепного устройства прицепа |
| 2 | 20A | Задний электростеклоподъемник (левая сторона) |
| 3 | 20A | Стеклоподъемники (со стороны водителя) |
| 4 | 7.5A | Навигационная система, Противообледенитель переднего стеклоочистителя, Люк в крыше |
| 5 | 7.5A | Комбинированный счетчик |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением |
| 7 | 7.5A | Интегрированный блок |
| 8 | 15A | Стоп-сигнал |
| 9 | 15A | Реле обогрева сиденья |
| 10 | 7.5A | Источник питания (батарея) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Интегрированный блок, АКПП |
| 13 | 20A | Разъем |
| 14 | Пустой | |
| 15 | 20A | Задний электростеклоподъемник (правая сторона) |
| 16 | Пустой | |
| 17 | 15A | Антиобледенитель переднего стеклоочистителя |
| 18 | 7.5A | Резервный свет |
| 19 | 7.5A | Блок электронного стояночного тормоза, блок системы Hill Holder |
| 20 | 10A | Дополнительная розетка |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер |
| 23 | Пустой | |
| 24 | 15A | Аудио, Навигационная система |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | 7.5A | Главный вентилятор |
| 27 | 30A | Реле стеклоподъемника |
| 28 | Пустой | |
| 29 | 20A | Стеклоподъемники (со стороны пассажира) |
| 30 | Пустой | |
| 31 | 7.5A | Автоматический кондиционер |
| 32 | Пустой | |
| 33 | 7.5A | ABS / Блок управления динамикой автомобиля, Усилитель руля |

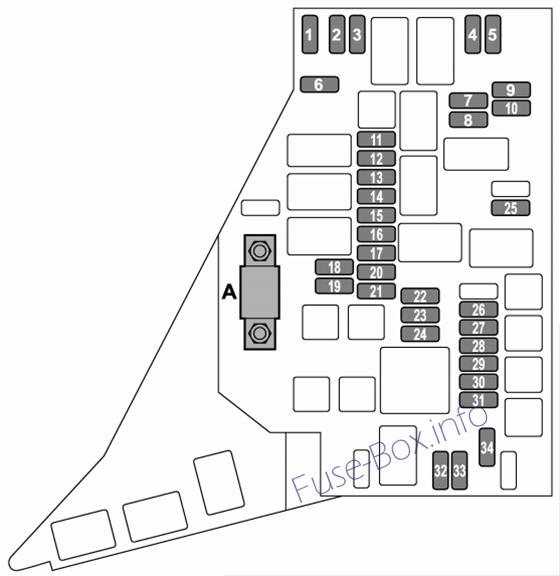

Моторного отсека

| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 7.5A | Блок управления вариатора |
| 2 | 7.5A | Горн LO |
| 3 | 7.5A | Хорн привет |
| 4 | 15A | Фара ближнего света (правая сторона) |
| 5 | 15A | Фара ближнего света (левая сторона) |
| 6 | 20A | Топливный насос |
| 7 | 10A | Фара дальнего света (левая сторона) |
| 8 | 10A | Фара дальнего света (правая сторона) |
| 9 | 20A | Блок управления бесступенчатой трансмиссией |
| 10 | 7.5A | Генератор |
| 11 | 20A | Люк |
| 12 | 7.5A | Блок управления двигателем |
| 13 | 15A | Блок управления двигателем |
| 14 | 15A | Катушка зажигания |
| 15 | 15A | Блок управления двигателем |
| 16 | 15A | Блок управления двигателем |
| 17 | 15A | Блок управления автоматической коробкой передач |
| 18 | 10A | Освещение |
| 19 | 10A | Задний комбинированный фонарь |
| 20 | 15A | Сигнал поворота и аварийной сигнализации (бортовой блок управления) |
| 21 | 20A | Замок двери (кузовной блок управления) |
| 22 | 15A | Задний дворник, Задний омыватель |
| 23 | 10A | Передняя шайба |
| 24 | 30A | Передний стеклоочиститель |
| 25 | 25A | Обогрев заднего стекла, Обогрев зеркал, Обогрев переднего стеклоочистителя |
| 26 | 15A | Вентилятор |
| 27 | 15A | Вентилятор |
| 28 | 25A | Аудиоблок |
| 29 | 25A | Дополнительный вентилятор |
| 30 | 25A | Главный вентилятор |
| 31 | 30A | ABS / Блок управления динамикой автомобиля |
| 32 | 10A | Противотуманные фары (правая сторона) |
| 33 | 10A | Противотуманные фары (левая сторона) |
| 34 | 10A | Резервный (кузовной блок управления) |
2013
Приборная доска

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Разъем сцепного устройства прицепа |
| 2 | 20A | Задний электростеклоподъемник (левая сторона) |
| 3 | 20A | Электрические стеклоподъемники (со стороны водителя) |
| 4 | 7.5A | Навигационная система, Противообледенитель переднего стеклоочистителя, Люк в крыше |
| 5 | 7.5A | Комбинированный счетчик |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением |
| 7 | 7.5A | Интегрированный блок |
| 8 | 15A | Стоп-сигнал |
| 9 | 15A | Реле обогрева сиденья |
| 10 | 7.5A | Источник питания (батарея) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Интегрированный блок, АКПП |
| 13 | 20A | Разъем |
| 14 | 10A | Интегрированный блок |
| 15 | 20A | Задний электростеклоподъемник (правая сторона) |
| 16 | Пустой | |
| 17 | 15A | Антиобледенитель переднего стеклоочистителя |
| 18 | 7.5A | Резервный свет |
| 19 | 7.5A | Блок электронного стояночного тормоза, блок системы Hill Holder |
| 20 | 10A | Дополнительная розетка |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер |
| 23 | Пустой | |
| 24 | 15A | Аудио, Навигационная система |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | 7.5A | Главный вентилятор |
| 27 | 30A | Реле стеклоподъемника |
| 28 | Пустой | |
| 29 | 20A | Электрические стеклоподъемники (со стороны пассажира) |
| 30 | Пустой | |
| 31 | 7.5A | Автоматический кондиционер |
| 32 | 7.5A | Блокировка руля |
| 33 | 7.5A | ABS / Блок управления динамикой автомобиля, Усилитель руля |

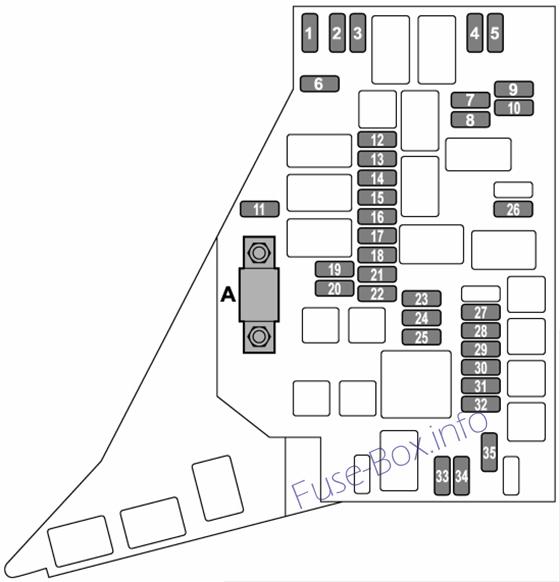

Моторного отсека

| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 7.5A | Блок управления вариатора |
| 2 | 7.5A | Рог (правая сторона) |
| 3 | 7.5A | Рог (в центре) |
| 4 | 15A | Фара ближнего света (правая сторона) |
| 5 | 15A | Фара ближнего света (левая сторона) |
| 6 | 20A | Топливный насос |
| 7 | 10A | Фара дальнего света (левая сторона) |
| 8 | 10A | Фара дальнего света (правая сторона) |
| 9 | 20A | Блок управления бесступенчатой трансмиссией |
| 10 | 7.5A | Генератор |
| 11 | 10A | Система EyeSight |
| 12 | 20A | Люк |
| 13 | 7.5A | Блок управления двигателем |
| 14 | 15A | Блок управления двигателем |
| 15 | 15A | Катушка зажигания |
| 16 | 15A | Блок управления двигателем |
| 17 | 15A | Блок управления двигателем |
| 18 | 10A | Блок управления автоматической коробкой передач |
| 19 | 10A | Освещение |
| 20 | 10A | Задний комбинированный фонарь |
| 21 | 15A | Сигнал поворота и аварийной сигнализации (бортовой блок управления) |
| 22 | 20A | Замок двери (кузовной блок управления) |
| 23 | 15A | Задний дворник, Задний омыватель |
| 24 | 10A | Передняя шайба |
| 25 | 30A | Передний стеклоочиститель |
| 26 | 25A | Обогрев заднего стекла, Обогрев зеркал, Обогрев переднего стеклоочистителя |
| 27 | 15A | Вентилятор |
| 28 | 15A | Вентилятор |
| 29 | 25A | Аудиоблок |
| 30 | 25A | Дополнительный вентилятор |
| 31 | 25A | Главный вентилятор |
| 32 | 30A | ABS / Блок управления динамикой автомобиля |
| 33 | 10A | Противотуманные фары (правая сторона) |
| 34 | 10A | Противотуманные фары (левая сторона) |
| 35 | 20A | Резервный (кузовной блок управления) |
2014
Приборная доска

| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 15A | Разъем сцепного устройства прицепа |
| 2 | 20A | Задний электростеклоподъемник (левая сторона) |
| 3 | 20A | Стеклоподъемники (со стороны водителя) |
| 4 | 7.5A | Навигационная система, Противообледенитель переднего стеклоочистителя, Люк в крыше |
| 5 | 7.5A | Комбинированный счетчик |
| 6 | 7.5A | Зеркала заднего вида с дистанционным управлением |
| 7 | 7.5A | Интегрированный блок |
| 8 | 15A | Стоп-сигнал |
| 9 | 15A | Реле обогрева сиденья |
| 10 | 7.5A | Источник питания (батарея) |
| 11 | 7.5A | Блок указателей поворота |
| 12 | 15A | Интегрированный блок, АКПП |
| 13 | 20A | Разъем |
| 14 | 10A | Интегрированный блок |
| 15 | 20A | Задний электростеклоподъемник (правая сторона) |
| 16 | Пустой | |
| 17 | 15A | Антиобледенитель переднего стеклоочистителя |
| 18 | 7.5A | Резервный свет |
| 19 | 7.5A | Блок электронного стояночного тормоза, блок системы Hill Holder |
| 20 | 10A | Дополнительная розетка |
| 21 | 7.5A | Реле стартера |
| 22 | 15A | Кондиционер |
| 23 | Пустой | |
| 24 | 15A | Аудио, Навигационная система |
| 25 | 15A | Система подушек безопасности SRS |
| 26 | 7.5A | Главный вентилятор |
| 27 | Пустой | |
| 28 | Пустой | |
| 29 | 20A | Стеклоподъемники (со стороны пассажира) |
| 30 | Пустой | |
| 31 | 7.5A | Автоматический кондиционер |
| 32 | 7.5A | Блокировка руля |
| 33 | 7.5A | ABS / Блок управления динамикой автомобиля, Усилитель руля |
Моторного отсека

| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Главный предохранитель | |
| 1 | 7.5A | Блок управления вариатора |
| 2 | 7.5A | Рог (правая сторона) |
| 3 | 7.5A | Рог (в центре) |
| 4 | 15A | Фара ближнего света (правая сторона) |
| 5 | 15A | Фара ближнего света (левая сторона) |
| 6 | 20A | Топливный насос |
| 7 | 10A | Фара дальнего света (левая сторона) |
| 8 | 10A | Фара дальнего света (правая сторона) |
| 9 | 20A | Блок управления бесступенчатой трансмиссией |
| 10 | 7.5A | Генератор |
| 11 | 10A | Система EyeSight |
| 12 | 20A | Люк |
| 13 | 7.5A | Блок управления двигателем |
| 14 | 15A | Блок управления двигателем |
| 15 | 15A | Катушка зажигания |
| 16 | 15A | Блок управления двигателем |
| 17 | 15A | Блок управления двигателем |
| 18 | 10A | Блок управления автоматической коробкой передач |
| 19 | 10A | Освещение |
| 20 | 10A | Задний комбинированный фонарь |
| 21 | 15A | Сигнал поворота и аварийной сигнализации (бортовой блок управления) |
| 22 | 20A | Замок двери (кузовной блок управления) |
| 23 | 15A | Задний дворник, Задний омыватель |
| 24 | 10A | Передняя шайба |
| 25 | 30A | Передний стеклоочиститель |
| 26 | 25A | Обогрев заднего стекла, Обогрев зеркал, Обогрев переднего стеклоочистителя |
| 27 | 15A | Вентилятор |
| 28 | 15A | Вентилятор |
| 29 | 25A | Аудиоблок |
| 30 | 25A | Дополнительный вентилятор |
| 31 | 25A | Главный вентилятор |
| 32 | 30A | ABS / Блок управления динамикой автомобиля |
| 33 | 10A | Противотуманные фары (правая сторона) |
| 34 | 10A | Противотуманные фары (левая сторона) |
| 35 | 20A | Резервный (кузовной блок управления) |
Дополнительная информация: Subaru Legacy (2010-2014)
Subaru Legacy V — модель, получившая огромную популярность, и в 2009 году она была выпущена в ознаменование 20-летия этой же модели. Эта модель была представлена на автосалоне в Детройте в 2009 году. Производство этой пятой версии модели Legacy началось в 2009 году. Постепенно эта модель оснащалась различными инновационными технологиями, которые сделали ее настоящим хитом в своем жанре.
Subaru Legacy: пятое поколение
На разных рынках по всему миру производство началось в другое время. Этот японский бренд был запущен в Японии 20 мая 2009 года. Привлекательные характеристики этой модели делают ее довольно популярной.
В последний год выпуска он оснащен камерами с технологией Eyesight, которые крепятся сразу за зеркалом заднего вида. Это одна из функций безопасности, которая имеет огромное значение для предотвращения столкновения. Зал автомобильной славы Японии присудил этой технологии награду за лучшую технологию в Японском музее природы и науки. Эта технология была установлена согласно международным стандартам.
Помимо вышеперечисленного, эта модель нового поколения оснащалась вариатором и 6-ступенчатой механической коробкой передач только в Австралии и Северной Америке.
Существуют разные версии этого седана, одна из них известна как Wagon, которая также была доступна в Японии. Эта модель была доступна как в классе седан, так и в классе универсал. Эта версия Subaru Legacy является девятым автомобилем, который предлагает трансмиссию CVT. Существуют и другие модели, такие как купе Subaru R1 (с 2004 г. по настоящее время), 5-дверный хэтчбек Subaru R2 (с 2003 г. по настоящее время), Subaru Sambar (только с 1990 по 1995 г.), Subaru Exiga, начиная с сентября 2009 г., также оснащены Вариаторная трансмиссия. Популярность этой модели от японского бренда способствовала тому, что она стала хитом. В то время это был один из самых продаваемых седанов WaWagonon, которые выбирали покупатели.
