Предохранители и реле Subaru Legacy (2005-2009)
Схемы относятся к указанным годам и вариантам Subaru Legacy (2005-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.
Расположение предохранителей Subaru Legacy 2005-2009 гг.
Предохранители прикуривателя (розетки) в Subaru Legacy Это предохранители № 13 (гнездо багажника) и № 20 (гнездо прикуривателя) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

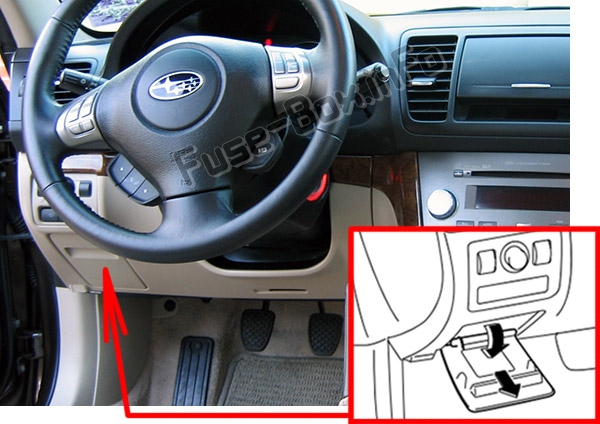

Пассажирский салон
Блок предохранителей находится за крышкой слева от рулевого колеса.

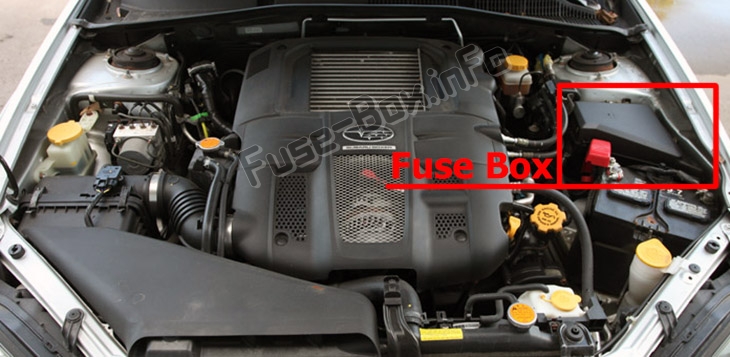

Блок предохранителей в моторном отсеке
Схемы блока предохранителей
Схемы блока предохранителей
2005

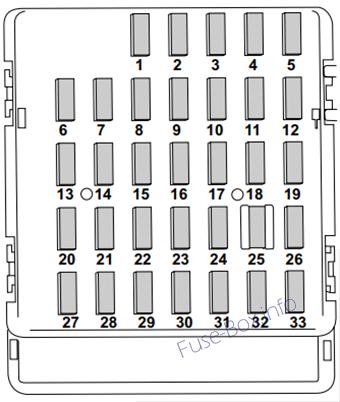

Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20 | Грузовой вентилятор, соединитель сцепного устройства прицепа |
| 2 | Пустой | |
| 3 | 15 | Дверной замок |
| 4 | 15 | Реле антиобледенителя переднего стеклоочистителя, люк в крыше |
| 5 | 15 | Комбинированный счетчик |
| 6 | 7.5 | Зеркала заднего вида с дистанционным управлением, реле обогрева сиденья, подсветка косметического зеркала |
| 7 | 15 | Комбинированный счетчик, встроенный блок |
| 8 | 20 | Стоп-сигнал |
| 9 | 20 | Обогрев зеркал, антиобледенитель переднего стеклоочистителя |
| 10 | 7.5 | Источник питания (батарея) |
| 11 | 7.5 | Блок указателей поворота, Часы |
| 12 | 15 | Блок автоматической коробки передач, Система подушек безопасности SRS (Sub), Блок управления двигателем, Встроенный блок |
| 13 | 20 | Грузовой разъем |
| 14 | 15 | Габаритный фонарь, Задний фонарь, Задний комбинированный фонарь |
| 15 | Пустой | |
| 16 | 15 | Освещение |
| 17 | 15 | Подогрев сидений |
| 18 | 10 | Резервный свет |
| 19 | 7.5 | Реле правой фары |
| 20 | 10 | Гнездо прикуривателя |
| 21 | 7.5 | Реле стартера |
| 22 | 15 | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | 15 | Задний дворник, омыватель заднего стекла |
| 24 | 15 | Аудиосистема, Часы |
| 25 | 15 | Система подушек безопасности SRS (основная) |
| 26 | 15 | Реле стеклоподъемника |
| 27 | 15 | Вентилятор |
| 28 | 15 | Вентилятор |
| 29 | 15 | Противотуманные фары |
| 30 | 30 | Передний стеклоочиститель, омыватель переднего стеклоочистителя |
| 31 | 7.5 | Блок автокондиционера, Встроенный блок |
| 32 | 7.5 | Реле левой фары |
| 33 | 7.5 | ABS/блок управления динамикой автомобиля |

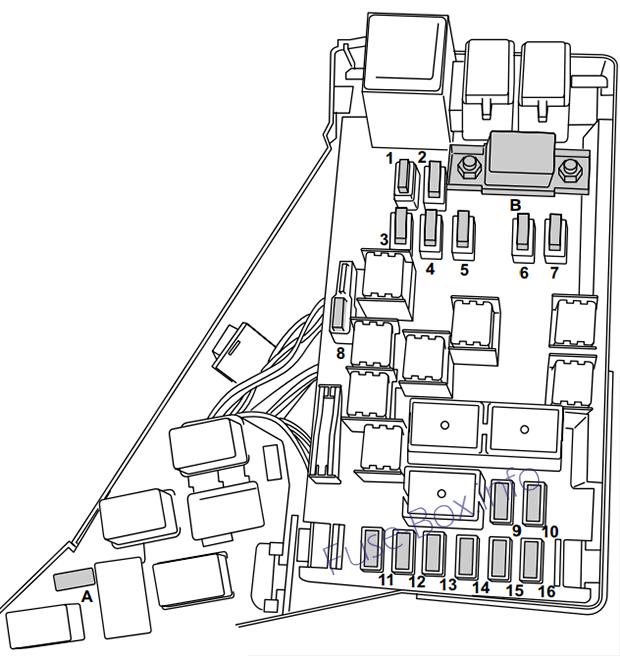

Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Разъем FWD (автомобили AT – кроме моделей Turbo и 3,0-литровых моделей) | |
| B | Главный предохранитель | |
| 1 | 30 | Блок ABS, блок управления динамикой автомобиля |
| 2 | 25 | Главный вентилятор |
| 3 | 25 | Вспомогательный вентилятор (кроме 3,0-литровых моделей) |
| 4 | 25 | Главный вентилятор (3,0-литровые модели) |
| 5 | 20 | |
| 6 | 15 | Фара (правая сторона) |
| 7 | 15 | Фара (левая сторона) |
| 8 | 20 | Резервный свет |
| 9 | 15 | Horn |
| 10 | 25 | Обогрев заднего стекла |
| 11 | 15 | Топливный насос |
| 12 | 15 | Блок управления автоматической коробкой передач |
| 13 | 7.5 | Блок управления двигателем |
| 14 | 15 | Сигнал поворота и аварийной сигнализации |
| 15 | 20 | Переключатель парковки |
| 16 | 7.5 | Генератор |
2006
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20 | Грузовой вентилятор, соединитель сцепного устройства прицепа |
| 2 | Пустой | |
| 3 | 15 | Дверной замок |
| 4 | 15 | Реле антиобледенителя переднего стеклоочистителя, люк в крыше |
| 5 | 15 | Комбинированный счетчик |
| 6 | 7.5 | Зеркала заднего вида с дистанционным управлением, реле обогрева сиденья, подсветка косметического зеркала |
| 7 | 15 | Комбинированный счетчик, встроенный блок |
| 8 | 20 | Стоп-сигнал |
| 9 | 20 | Обогрев зеркал, антиобледенитель переднего стеклоочистителя |
| 10 | 7.5 | Источник питания (батарея) |
| 11 | 7.5 | Блок указателей поворота, Часы |
| 12 | 15 | Блок автоматической коробки передач, Система подушек безопасности SRS (Sub), Блок управления двигателем, Встроенный блок |
| 13 | 20 | Грузовой разъем |
| 14 | 15 | Габаритный фонарь, Задний фонарь, Задний комбинированный фонарь |
| 15 | Пустой | |
| 16 | 15 | Освещение |
| 17 | 15 | Подогрев сидений |
| 18 | 10 | Резервный свет |
| 19 | 7.5 | Реле правой фары |
| 20 | 10 | Гнездо прикуривателя |
| 21 | 7.5 | Реле стартера |
| 22 | 15 | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | 15 | Задний дворник, омыватель заднего стекла |
| 24 | 15 | Аудиосистема, Часы |
| 25 | 15 | Система подушек безопасности SRS (основная) |
| 26 | 15 | Реле стеклоподъемника |
| 27 | 15 | Вентилятор |
| 28 | 15 | Вентилятор |
| 29 | 15 | Противотуманные фары |
| 30 | 30 | Передний стеклоочиститель, омыватель переднего стеклоочистителя |
| 31 | 7.5 | Блок автокондиционера, Встроенный блок |
| 32 | 7.5 | Реле левой фары |
| 33 | 7.5 | ABS/блок управления динамикой автомобиля |
Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Розетка FWD (автомобили AT - кроме моделей Turbo и моделей 3,0 л) | |
| B | Главный предохранитель | |
| 1 | 30A | Блок ABS, блок управления динамикой автомобиля |
| 2 | 25A | Главный вентилятор (3,0-литровые модели) |
| 3 | 25A | Вспомогательный вентилятор (кроме 3,0-литровых моделей) |
| 4 | 25A | Главный вентилятор |
| 5 | 20A | Аудио |
| 6 | 15A | Фара (правая сторона) |
| 7 | 15A | Фара (левая сторона) |
| 8 | 20A | Резервный свет |
| 9 | 15A | Horn |
| 10 | 25A | Обогрев заднего стекла |
| 11 | 15A | Топливный насос |
| 12 | 15A | Блок управления автоматической коробкой передач |
| 13 | 7.5A | Блок управления двигателем |
| 14 | 15A | Сигнал поворота и аварийной сигнализации |
| 15 | 20A | Переключатель парковки |
| 16 | 7.5A | Генератор |
2008, 2009
Приборная доска
| № | Номинал, Ампер | Схема |
|---|---|---|
| 1 | 20 | Грузовой вентилятор, соединитель сцепного устройства прицепа |
| 2 | Пустой | |
| 3 | 15 | Дверной замок |
| 4 | 15 | Реле антиобледенителя переднего стеклоочистителя, люк в крыше |
| 5 | 15 | Комбинированный счетчик |
| 6 | 7.5 | Зеркала заднего вида с дистанционным управлением, реле обогрева сиденья, подсветка косметического зеркала |
| 7 | 15 | Комбинированный счетчик, встроенный блок |
| 8 | 20 | Стоп-сигнал |
| 9 | 20 | Обогрев зеркал, антиобледенитель переднего стеклоочистителя |
| 10 | 7.5 | Источник питания (батарея) |
| 11 | 7.5 | Блок указателей поворота, Часы |
| 12 | 15 | Блок автоматической коробки передач, Система подушек безопасности SRS (Sub), Блок управления двигателем, Встроенный блок |
| 13 | 20 | Грузовой разъем |
| 14 | 15 | Габаритный фонарь, Задний фонарь, Задний комбинированный фонарь |
| 15 | Пустой | |
| 16 | 15 | Освещение |
| 17 | 15 | Подогрев сидений |
| 18 | 10 | Резервный свет |
| 19 | 7.5 | Реле правой фары |
| 20 | 10 | Гнездо прикуривателя |
| 21 | 7.5 | Реле стартера |
| 22 | 15 | Кондиционер, катушка реле обогрева заднего стекла |
| 23 | 15 | Задний дворник, омыватель заднего стекла |
| 24 | 15 | Аудиосистема, Часы |
| 25 | 15 | Система подушек безопасности SRS (основная) |
| 26 | 15 | Реле стеклоподъемника |
| 27 | 15 | Вентилятор |
| 28 | 15 | Вентилятор |
| 29 | 15 | Противотуманные фары |
| 30 | 30 | Передний стеклоочиститель, омыватель переднего стеклоочистителя |
| 31 | 7.5 | Блок автокондиционера, Встроенный блок |
| 32 | 7.5 | Реле левой фары |
| 33 | 7.5 | ABS/блок управления динамикой автомобиля |
Моторного отсека
| № | Номинал, Ампер | Схема |
|---|---|---|
| A | Розетка FWD (модели AT - кроме моделей Turbo и моделей 3,0 л) | |
| B | Главный предохранитель | |
| 1 | 30A | Блок ABS, блок управления динамикой автомобиля |
| 2 | 25A | Главный вентилятор (3,0-литровые модели) |
| 3 | 10A | Комбинированный клапан вторичного воздуха (модели с турбонаддувом) |
| 4 | 25A | Вспомогательный вентилятор (кроме 3,0-литровых моделей) |
| 5 | 25A | Главный вентилятор |
| 6 | 20A | Аудио |
| 7 | 15A | Фара (правая сторона) |
| 8 | 15A | Фара (левая сторона) |
| 9 | 20A | Резервный свет |
| 10 | 15A | Horn |
| 11 | 25A | Обогрев заднего стекла |
| 12 | 15A | Топливный насос |
| 13 | 15A | Блок управления автоматической коробкой передач |
| 14 | 7.5A | Блок управления двигателем |
| 15 | 15A | Сигнал поворота и аварийной сигнализации |
| 16 | 20A | Переключатель парковки |
| 17 | 7.5A | Генератор |
