Предохранители и реле Subaru Legacy (1999-2004)

Схемы относятся к указанным годам и вариантам Subaru Legacy (1999-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Subaru.

Расположение предохранителей Subaru Legacy 1999-2004 гг.

Предохранители прикуривателя (розетки) в Subaru Legacy являются предохранители № 4 (прикуриватель) и № 20 или № 21 (разъем питания для аксессуаров) в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

Пассажирский салон

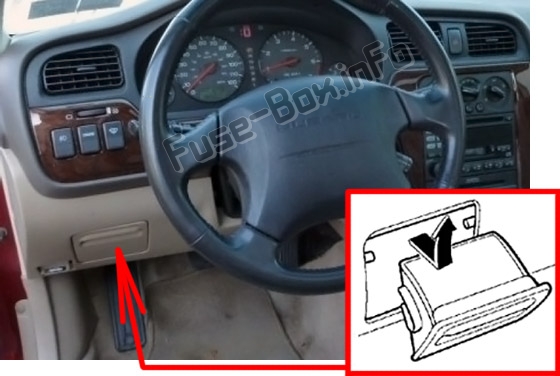

Блок предохранителей находится за крышкой слева от рулевого колеса. Пассажирский салон

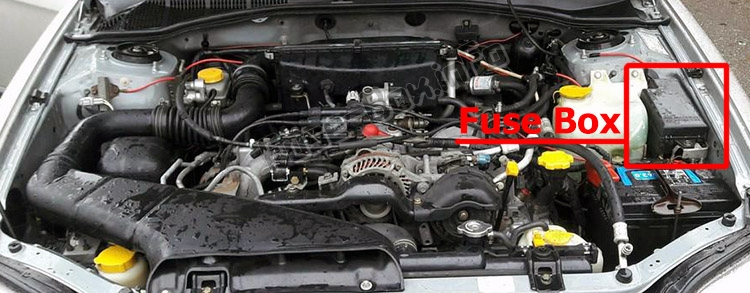

Блок предохранителей в моторном отсеке

Схемы блока предохранителей

2000

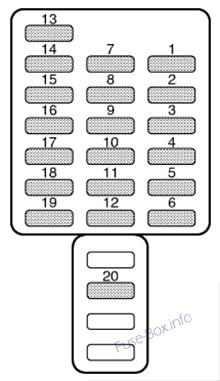

Приборная доска

Назначение предохранителей в панели приборов (2000 г.)

№	Номинал, Ампер	Схема
1	15A	Вентилятор отопителя
2	15A	Вентилятор отопителя
3	15A	Замок двери с электроприводом, вход без ключа
4	20A	Прикуриватель, Зеркала заднего вида с дистанционным управлением
5	10A	Задний фонарь, Габаритный свет
6	15A	подушка безопасности SRS
7	15A	Передняя противотуманная фара
8	30A	соленоид АБС
9	15A	Радио, Часы
10	15A	Трейлер
11	15A	Система зажигания двигателя, подушка безопасности SRS
12	10A	Регулировка яркости освещения
13	15A	Топливный насос
14	10A	Стеклоочиститель и омыватель заднего стекла
15	30A	Стеклоочиститель и омыватель лобового стекла
16	20A	Стоп-сигнал
17	15A	Кондиционер
18	15A	Фонарь заднего хода, Круиз-контроль, Управление АБС
19	20A	Обогрев зеркал, антиобледенитель стеклоочистителей
20	20A	Розетка для аксессуаров, Обогрев сиденья

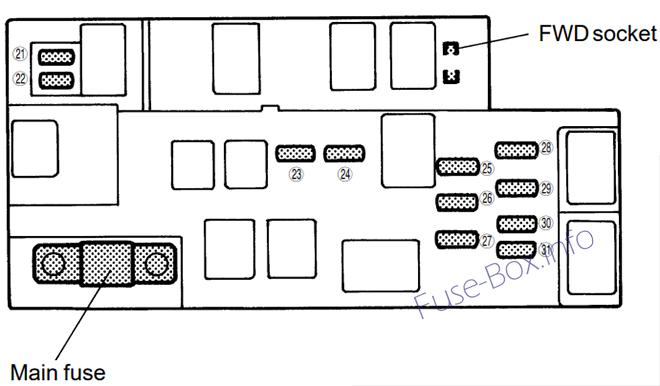

Моторного отсека

Назначение предохранителей в моторном отсеке (2000 г.)

№	Номинал, Ампер	Схема
21	20A	Вентилятор охлаждения радиатора (основной)
22	20A	Вентилятор охлаждения радиатора (дополнительный)
23	20A	Обогрев заднего стекла
24	15A	Проблесковый маячок, звуковой сигнал
25	15A	Счетчик, контрольная лампа системы подушек безопасности SRS
26	10A	Блок управления АКПП, БЛОК АБС
27	10A	Генератор
28	15A	Фара (правая сторона)
29	15A	Фара (левая сторона)
30	20A	Выключатель освещения
31	15A	Часы, Внутреннее освещение

2001, 2002, 2003

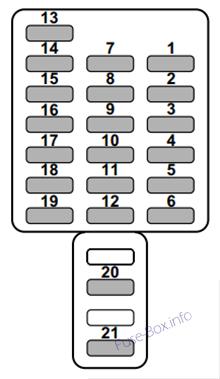

Панель приборов (2,5 л)

Назначение предохранителей в панели приборов (2.5L - 2001, 2002, 2003)

№	Номинал, Ампер	Схема
1	15A	Вентилятор отопителя
2	15A	Вентилятор отопителя
3	15A	Замок двери с электроприводом, вход без ключа
4	20A	Прикуриватель, Зеркала заднего вида с дистанционным управлением
5	10A	Задний фонарь, Габаритный свет
6	15A	подушка безопасности SRS
7	15A	Передняя противотуманная фара
8	30A	соленоид АБС
9	15A	Радио, Часы
10	15A	Трейлер
11	15A	Система зажигания двигателя, подушка безопасности SRS
12	10A	Регулировка яркости освещения
13	15A	Топливный насос
14	10A	Стеклоочиститель и омыватель заднего стекла
15	30A	Стеклоочиститель и омыватель лобового стекла
16	20A	Стоп-сигнал
17	15A	Кондиционер
18	15A	Фонарь заднего хода, Круиз-контроль, Управление АБС
19	20A	Обогрев зеркал, антиобледенитель стеклоочистителей
20	20A	Розетка для аксессуаров, Обогрев сиденья

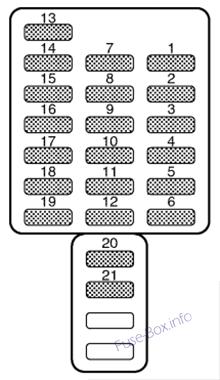

Панель приборов (3,0 л)

Назначение предохранителей в панели приборов (3.0L - 2001, 2002, 2003)

№	Номинал, Ампер	Схема
1	15A	Вентилятор отопителя
2	15A	Вентилятор отопителя
3	15A	Замок двери с электроприводом, вход без ключа
4	20A	Прикуриватель, Зеркала заднего вида с дистанционным управлением
5	10A	Задний фонарь, Габаритный свет
6	15A	подушка безопасности SRS
7	15A	Передняя противотуманная фара
8	30A	Соленоид ABS (VDC)
9	15A	Радио, Часы
10	15A	Трейлер
11	15A	Система зажигания двигателя, подушка безопасности SRS
12	10A	Регулировка яркости освещения
13	15A	Топливный насос
14	10A	Стеклоочиститель и омыватель заднего стекла
15	30A	Стеклоочиститель и омыватель лобового стекла
16	20A	Стоп-сигнал
17	15A	Кондиционер
18	15A	Фонарь заднего хода, Круиз-контроль, Управление ABS (VDC)
19	20A	Обогрев зеркал, антиобледенитель Wper
20	20A	Аудиоусилитель McIntosh (при наличии)
21	20A	Розетка для аксессуаров, Обогрев сиденья

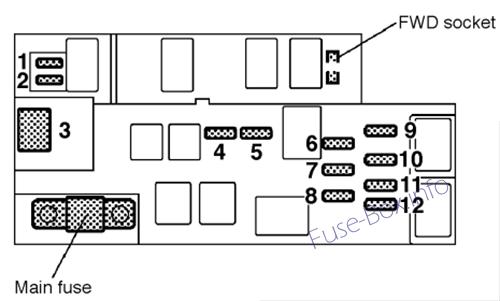

Моторный отсек (2,5 л)

Назначение предохранителей в моторном отсеке (2.5L - 2001, 2002, 2003)

№	Номинал, Ампер	Схема
1	20A	Вентилятор охлаждения радиатора (основной)
2	20A	Вентилятор охлаждения радиатора (дополнительный)
3	50A	АБС двигатель
4	20A	Обогрев заднего стекла
5	15A	Проблесковый маячок, звуковой сигнал
6	15A	Счетчик, контрольная лампа системы подушек безопасности SRS
7	10A	Блок управления АКПП, БЛОК АБС
8	10A	Генератор
9	15A	Фара (правая сторона)
10	15A	Фара (левая сторона)
11	20A	Выключатель освещения
12	15A	Часы, Внутреннее освещение

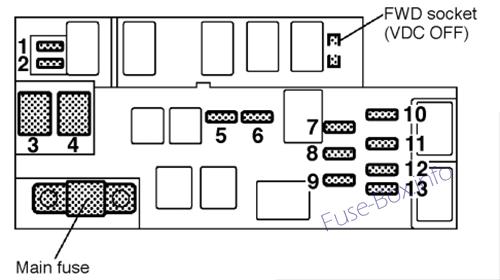

Моторный отсек (3,0 л)

Назначение предохранителей в моторном отсеке (3.0L - 2001, 2002, 2003)

№	Номинал, Ампер	Схема
1	30A	Вентилятор охлаждения радиатора (основной)
2	30A	Вентилятор охлаждения радиатора (дополнительный)
3	50A	Электродвигатель с АБС (VDC)
4	30A	Аудиоусилитель McIntosh (при наличии)
5	20A	Обогрев заднего стекла
6	15A	Проблесковый маячок, звуковой сигнал
7	15A	Счетчик, контрольная лампа системы подушек безопасности SRS
8	10A	Блок управления АКПП, БЛОК АБС
9	10A	Генератор
10	15A	Фара (правая сторона)
11	15A	Фара (левая сторона)
12	20A	Выключатель освещения
13	15A	Часы, Внутреннее освещение

2004

Панель приборов (2,5 л)

Назначение предохранителей в панели приборов (2.5L - 2004 г.)

№	Номинал, Ампер	Схема
1	15A	Вентилятор отопителя
2	15A	Вентилятор отопителя
3	15A	Замок двери с электроприводом, вход без ключа
4	20A	Подогрев зеркал, Прикуриватель, Зеркала заднего вида с дистанционным управлением
5	10A	Задний фонарь, Габаритный свет
6	15A	подушка безопасности SRS
7	15A	Передняя противотуманная фара
8	30A	соленоид АБС
9	15A	Радио, Часы
10	15A	Трейлер
11	15A	Система зажигания двигателя, подушка безопасности SRS
12	10A	Регулировка яркости освещения
13	15A	Топливный насос
14	10A	Стеклоочиститель и омыватель заднего стекла
15	30A	Стеклоочиститель и омыватель лобового стекла
16	20A	Стоп-сигнал
17	15A	Кондиционер
18	15A	Фонарь заднего хода, Круиз-контроль, Управление АБС
19	20A	Стеклоочиститель антиобледенитель
20	20A	Розетка для аксессуаров, Обогрев сиденья
21	15A	Катушка зажигания и воспламенитель (только для автомобилей со спецификацией CALIFORNIA)

Панель приборов (3,0 л)

Назначение предохранителей в панели приборов (3.0L - 2004 г.)

№	Номинал, Ампер	Схема
1	15A	Вентилятор отопителя
2	15A	Вентилятор отопителя
3	15A	Замок двери с электроприводом, вход без ключа
4	20A	Прикуриватель, Зеркала заднего вида с дистанционным управлением, Обогрев зеркал
5	10A	Задний фонарь, Габаритный свет
6	15A	подушка безопасности SRS
7	15A	Передняя противотуманная фара
8	30A	Соленоид ABS (VDC)
9	15A	Радио, Часы
10	15A	Трейлер
11	15A	Система зажигания двигателя, подушка безопасности SRS
12	10A	Регулировка яркости освещения
13	15A	Топливный насос
14	10A	Стеклоочиститель и омыватель заднего стекла
15	30A	Стеклоочиститель и омыватель лобового стекла
16	20A	Стоп-сигнал
17	15A	Кондиционер
18	15A	Фонарь заднего хода, Круиз-контроль, Управление ABS (VDC)
19	20A	Стеклоочиститель антиобледенитель
20	20A	Аудиоусилитель McIntosh (при наличии)
21	20A	Розетка для аксессуаров, Обогрев сиденья

Моторный отсек (2,5 л)

Назначение предохранителей в моторном отсеке (2.5L - 2004 г.)

№	Номинал, Ампер	Схема
1	20A	Вентилятор охлаждения радиатора (основной)
2	20A	Вентилятор охлаждения радиатора (дополнительный)
3	50A	АБС двигатель
4	20A	Обогрев заднего стекла
5	15A	Проблесковый маячок, звуковой сигнал
6	15A	Счетчик, контрольная лампа системы подушек безопасности SRS
7	10A	Блок управления АКПП, БЛОК АБС
8	10A	Генератор
9	15A	Фара (правая сторона)
10	15A	Фара (левая сторона)
11	20A	Выключатель освещения
12	15A	Часы, Внутреннее освещение

Моторный отсек (3,0 л)

Назначение предохранителей в моторном отсеке (3.0L - 2004 г.)

№	Номинал, Ампер	Схема
1	30A	Вентилятор охлаждения радиатора (основной)
2	30A	Вентилятор охлаждения радиатора (дополнительный)
3	30A	АБС двигатель
3	50A	двигатель постоянного тока
4	30A	Аудиоусилитель McIntosh (при наличии)
5	20A	Обогрев заднего стекла
6	15A	Проблесковый маячок, звуковой сигнал
7	15A	Счетчик, контрольная лампа системы подушек безопасности SRS
8	10A	Блок управления АКПП, БЛОК АБС
9	10A	Генератор
10	15A	Фара (правая сторона)
11	15A	Фара (левая сторона)
12	20A	Выключатель освещения
13	15A	Часы, Внутреннее освещение
