Предохранители и реле Suzuki Grand Vitara
Схемы относятся к указанным годам и вариантам Suzuki Grand Vitara. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Оглавление
Моторного отсека

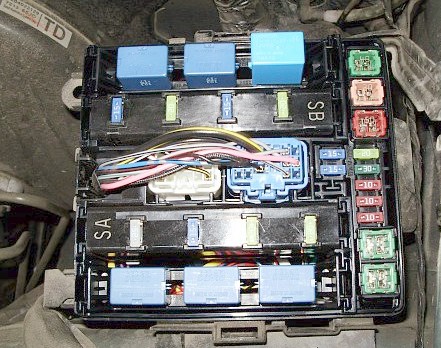

Главный блок предохранителей

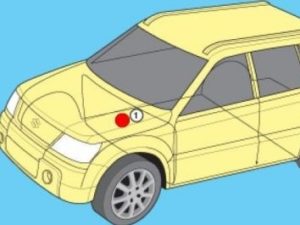

Находится с левой стороны, рядом со стойкой. Закрыт защитной крышкой.

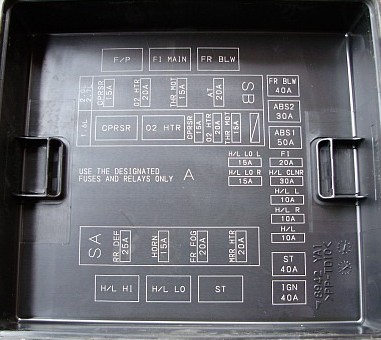

Текущее назначение предохранителей и реле будет представлено в виде схемы на обратной стороне крышки.

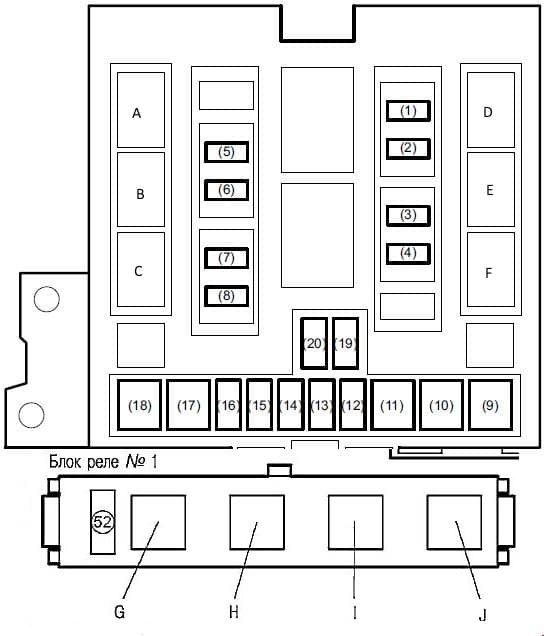

Диаграмма
Обозначение
| 1 | 15A Электромагнитная муфта кондиционера |
|---|---|
| 2 | 20A Подогрев датчика кислорода |
| 3 | 15А Электрический дроссель |
| 4 | 20А автоматическая коробка передач |
| 5 | 25А Обогрев заднего стекла |
| 6 | 15А Звуковой сигнал |
| 7 | 20А Противотуманные фары |
| 8 | 20А Обогрев зеркал |
| 19 | 15А Левая фара (ближний свет), левая газоразрядная фара, реле фар ближнего света |
| 20 | 15А Правая фара (ближний свет), правая газоразрядная фара, реле фар ближнего света |
| 9 | 40А Вентилятор отопителя |
| 10 | 30A Блок управления ABS 2, блок управления ESP |
| 11 | 50А Блок управления 1 АБС, блок управления ESP |
| 12 | 20А Главное реле |
| 13 | 30А Электронасос омывателя фар |
| 16 | 10А Левая фара (дальний свет) |
| 15 | 10А Правая фара (дальний свет) |
| 16 | 10А Реле дальнего света, реле ближнего света |
| 17 | 40А Стартер ST |
| 18 | 40A Замок зажигания IGN |
Реле
| А | Реле дальнего света фар |
|---|---|
| Б | Реле ближнего света фар |
| С | Реле стартера |
| Д | Реле топливного насоса |
| Е | Главное |
| Ф | Двигатель вентилятора отопителя |
| грамм | Электрический дроссельный клапан |
| ЧАС | Электродвигатель вентилятора системы охлаждения №1, 2, 3 |
| я | |
| Дж | |
| К | Реле стоп-сигнала |

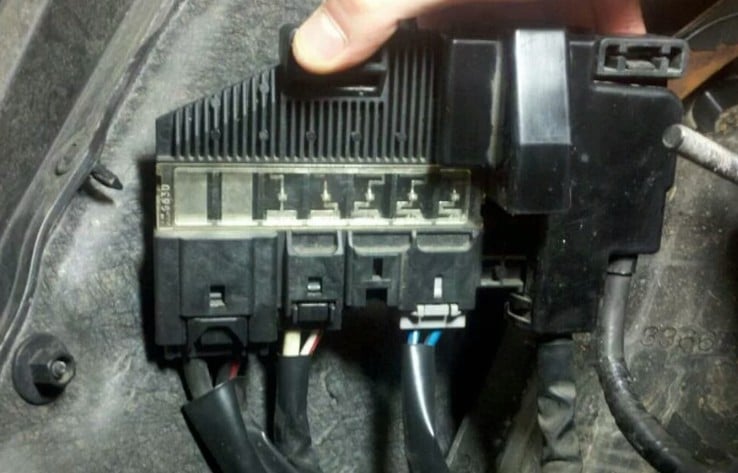

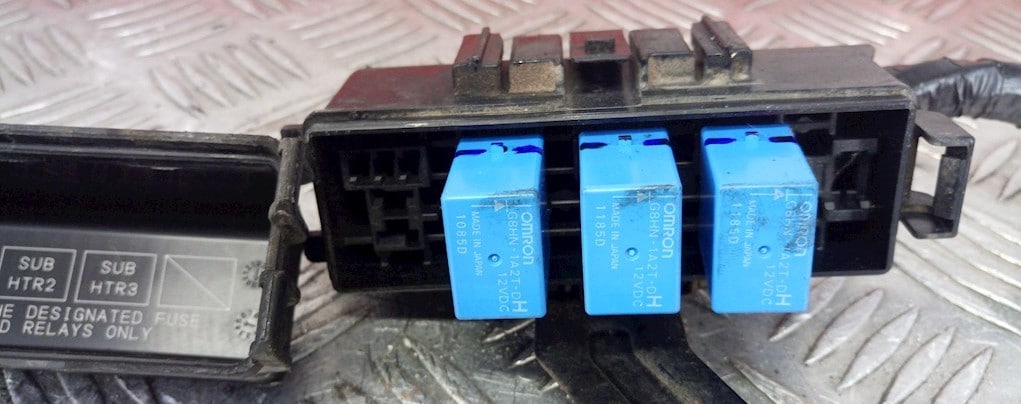

Дополнительный релейный блок

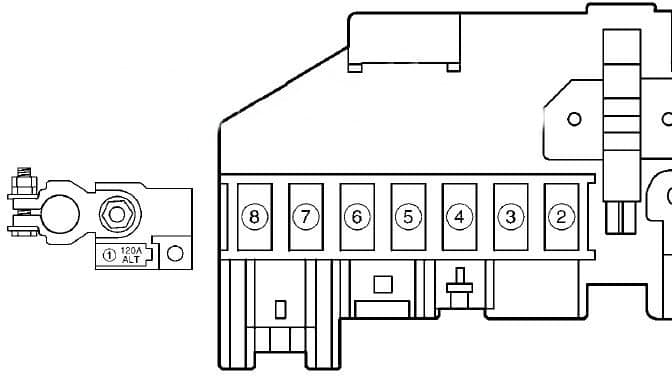

Дополнительный бокс
Он находится недалеко от батареи и состоит из силовых предохранителей.
Диаграмма
Назначение
| 1 | 120/80А Все цепи, аккумулятор, блок предохранителей №1 |
|---|---|
| 2 | 30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1 |
| 3 | |
| 4 | 40А блок управления 4WD |
| 5 | 50А Замок зажигания |
| 6 | 60А Блок предохранителей №2, реле ближнего света, монтажный блок |
| 7 | Встроенный блок реле №1, встроенный блок реле №2, блок предохранителей №2 |
| 8 | Блок предохранителей №2 |

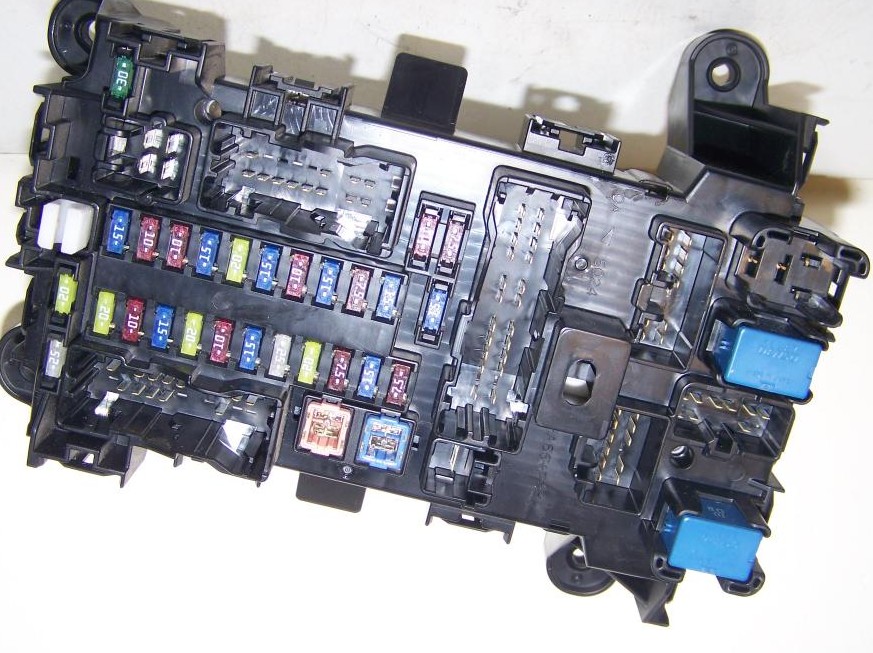

Пассажирский салон

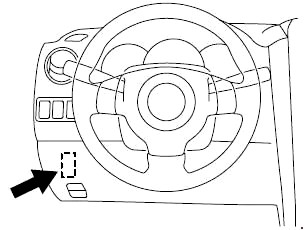

Установлен на левой стойке, со стороны водителя, под приборной панелью.
Фотография

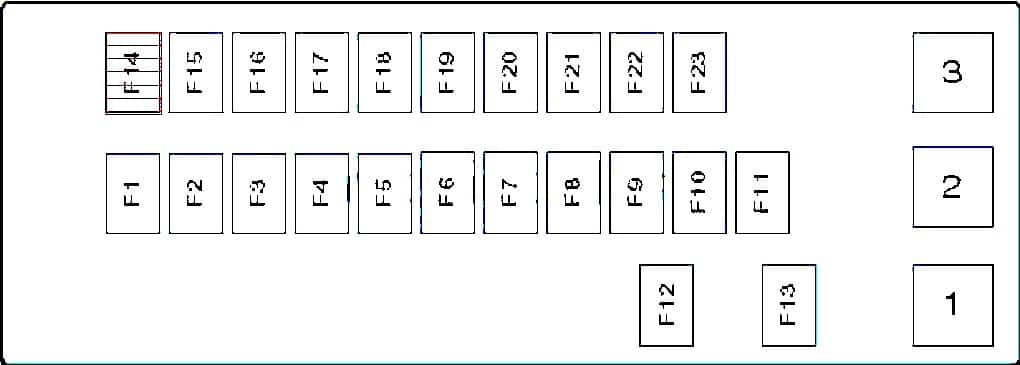

Текущая диаграмма будет напечатана на защитной крышке устройства.
Встреча
| 1 | Реле крышки багажника |
|---|---|
| 2 | Реле вспомогательных цепей зажигания |
| 3 | Реле блокировки селектора коробки передач (диапазон «Р») |
| F1 | (20А) Генератор, катушки зажигания, ЭБУ двигателя |
| F2 | (10A) ECM, комбинация приборов |
| F3 | (15A) ECM, дисплей, аудиосистема |
| F4 | (20А) Центральный замок |
| F5 | (10А) Задние габариты |
| F6 | (15А) Лампа освещения салона |
| F7 | (25А) Люк |
| F8 | (20A) Электронный блок управления двигателем (ECM) |
| F9 | (7.5A) Система запуска |
| F10 | (15А) Аварийная сигнальная лампа, реле прерывателя указателей поворота |
| F11 | (7.5A) Лампа косметического зеркала |
| F12 | (30А) Электрические стеклоподъемники |
| F13 | (20А) Электрические стеклоподъемники |
| F14 | (15А) Подушка безопасности |
| F15 | (10А) Блок управления ABS, ESP, датчик угла поворота рулевого колеса |
| F16 | (10А) Фонарь заднего хода, датчик положения селектора, переключатель корректора фар |
| F17 | (15A) Реле электродвигателя вентилятора системы охлаждения № 1, № 2 и № 3 |
| F18 | (20А) Стеклоочиститель |
| F19 | (15А) Предохранитель прикуривателя , разъем для зарядки |
| F20 | (10А) Круиз-контроль, выключатель стоп-сигнала |
| F21 | (15А) Разъем для зарядки |
| F22 | (7.5A) Задние противотуманные фары, комбинированный переключатель |
| F23 | (15А) Стоп-сигналы |
За передний прикуриватель отвечает предохранитель №19 на 15А, а за дополнительные розетки – 21 на 15А.
