Предохранители и реле Suzuki Vitara 1998-2006
Схемы относятся к указанным годам и вариантам Suzuki Vitara 1998-2006. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Оглавление
Моторного отсека
Расположен с правой стороны рядом с батареей.

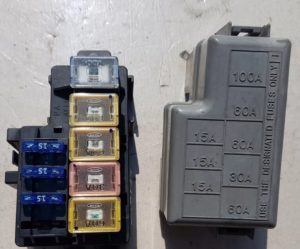

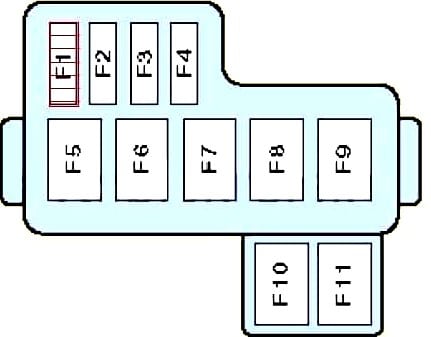

Тип 1
Диаграмма
Обозначение
| F1 | (15А / 25А) Дополнительное оборудование |
|---|---|
| F2 | (15A) Бензин: Управление двигателем |
| F3 | (15А) Правая фара |
| F4 | (15А) |
| F5 | (60А) |
| F6 | (Z30A) Блок предохранителей/реле панели приборов |
| F7 | (60А) Цепи замка зажигания |
| F8 | (50А) Система АБС/ESP |
| F9 | (80А / 100А) |
| F10 | (30А) Управление двигателем |
| F11 | (25А) Система кондиционирования воздуха |

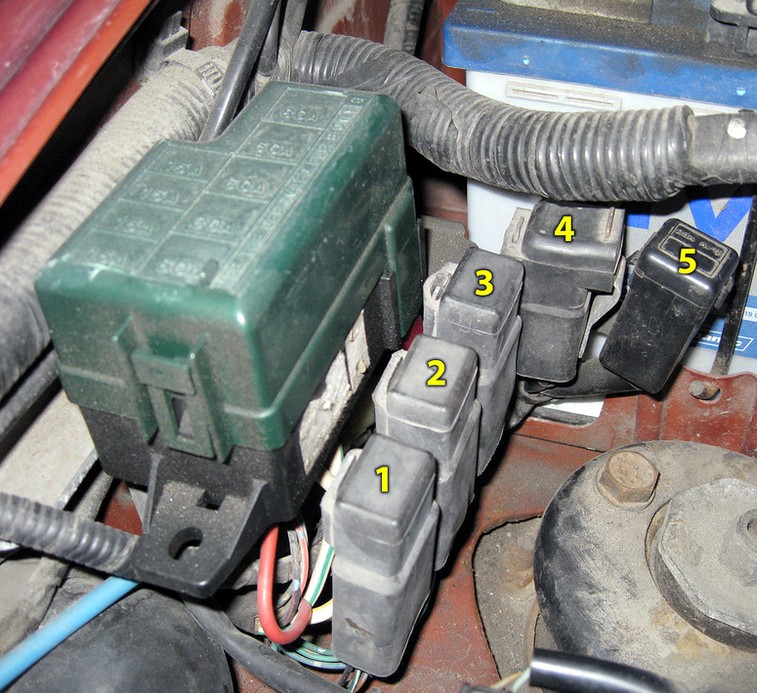

Дополнительные элементы
Функции
- Предохранитель или реле для кузова
- Предохранитель или реле для кузова
- Реле компрессора кондиционера
- Реле вентилятора кондиционера
- Предохранители для дополнительного оборудования
Тип 2
Фото для примера

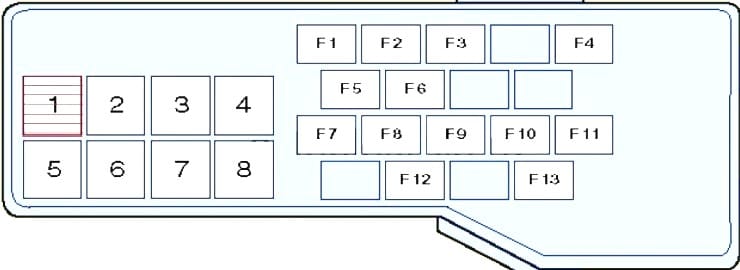

Диаграмма
Встреча
| 1 | Реле кондиционера |
|---|---|
| 2 | Реле № 1 высокоскоростного электровентилятора/вентилятора двойного конденсатора |
| 3 | Реле противотуманных фар |
| 4 | Реле звукового сигнала |
| 5 | Реле вентилятора конденсатора |
| 6 | Реле №2 высокой скорости e/d вентилятора конденсатора |
| 7 | Реле управления коробкой передач |
| 8 | Реле подогрева кислородного датчика |
| F1 | (15А) Левая фара |
| F2 | (15А) Управление двигателем |
| F3 | (15А) Стоп-сигналы |
| F4 | (25А) Обогрев заднего стекла |
| F5 | (60А) Электродвигатель вентилятора отопителя |
| F6 | (60А) Система АБС |
| F7 | (15А) Управление двигателем |
| F8 | (15А) Рог |
| F9 | (25А) Система кондиционирования воздуха |
| F10 | (15А) Противотуманные фары |
| F11 | (15А) Правая фара |
| F12 | (60А) Блок предохранителей/реле приборной панели |
| F13 | (60А) Цепи замка зажигания |
Дополнительные элементы
- (120 А) Генератор (главный предохранитель на клемме аккумулятора)
- (40А) Дополнительный обогреватель
- (40A) Электродвигатель вентилятора охлаждения
- (80А) Свечи накаливания
Пассажирский салон

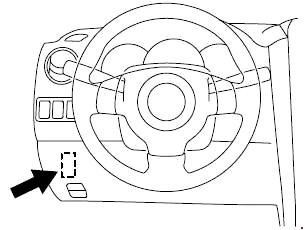

Он находится со стороны водителя под панелью на боковой стенке (закрыт черной крышкой, на которую должно быть нанесено собственно назначение). Добраться до него проще, если снять панель, которая находится под рулевой колонкой (крепится по углам 4-мя саморезами).
Тип 1

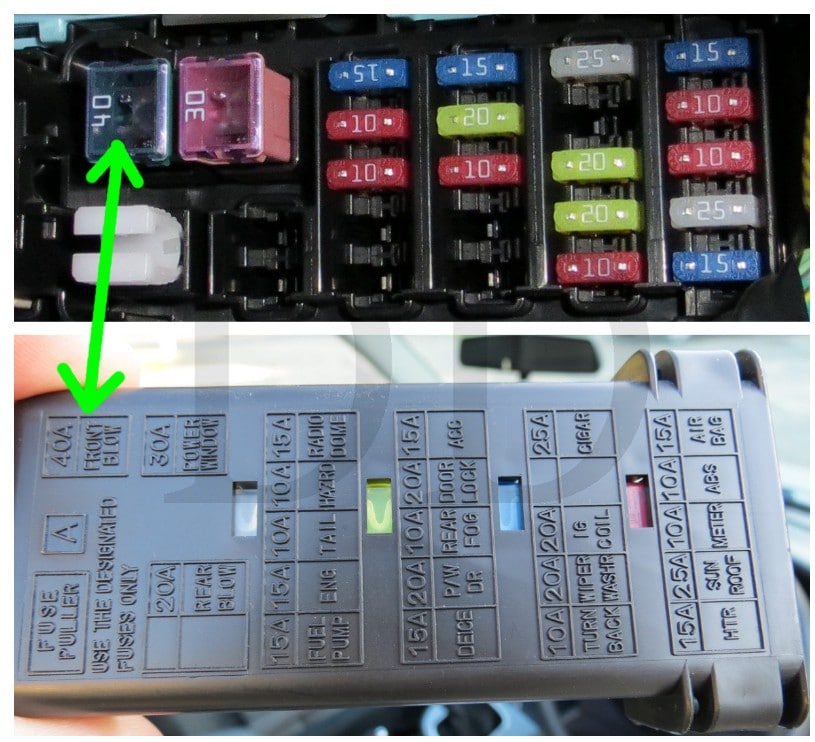

Фотография
Защищенные компоненты
| кондиционер | кондиционер |
|---|---|
| РАЗДЕЛ | АБС |
| ВСЕ | генератор |
| АЛЬТ-С | генератор |
| ЯВЛЯЮСЬ | переключатель двигателя |
| ДЭФ | оконный обогреватель |
| КУПОЛ | внутреннее освещение |
| ЧЕРЕЗ | Дверь |
| ЭБУ | контрольный (контрольный) модуль двигателя |
| ЭДУ | контроль впрыска |
| ЭФИ | система электронного управления впрыском в а/м |
| ГЛАВНАЯ | Главный двигатель |
| ВЕНТИЛЯТОР | вентилятор |
| ТУМАН | противотуманные фары |
| Пт | передний |
| F-ХВОСТ | задние фонари |
| ИЗМЕРЯТЬ | приборная панель, спидометр |
| ОПАСНОСТЬ | будильники |
| ХАЗ-ТРН | аварийное освещение |
| ГОЛОВА | Фары |
| ГОЛОВА ЛЕВАЯ | фары слева |
| ГОЛОВКА ПРАВАЯ | фары справа |
| РОГ | звуковой сигнал |
| ХТР | обогреватель |
| I/ВВЕРХ | холостой ход |
| ИГ | зажигание |
| IGN | зажигание |
| ОСНОВНОЙ | основной |
| П/В | стеклоподъемник |
| ВЛАСТЬ | еда |
| мощность | еда |
| РАД | радио |
| Рр / задний | задний |
| СИГ | зажигалка |
| ЗАПАСНОЙ | запасной |
| СТ | стартер |
| ОСТАНОВКА | стоп-сигнал |
| ХВОСТИК | задние фонари |
| ПЕРЕМЕНА | поворотники |
| СТИРАТЬ | омыватель ветрового стекла |
| НЗП | щетка стеклоочистителя |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | щетка стеклоочистителя |
Предохранитель прикуривателя обозначается как CIGAR 20 или 25А.

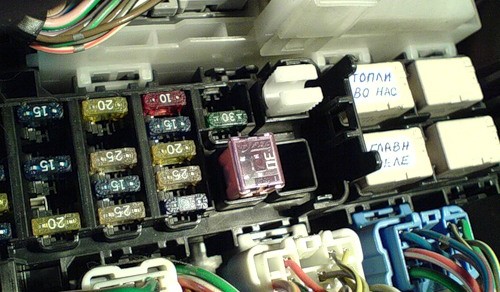

Рядом могут располагаться отдельные реле.

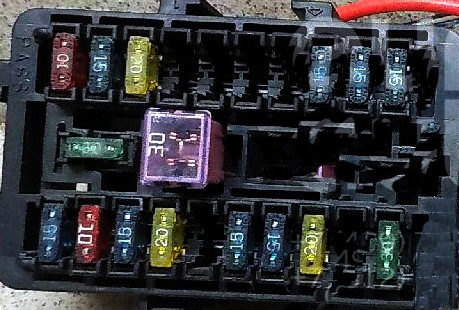

Тип 2

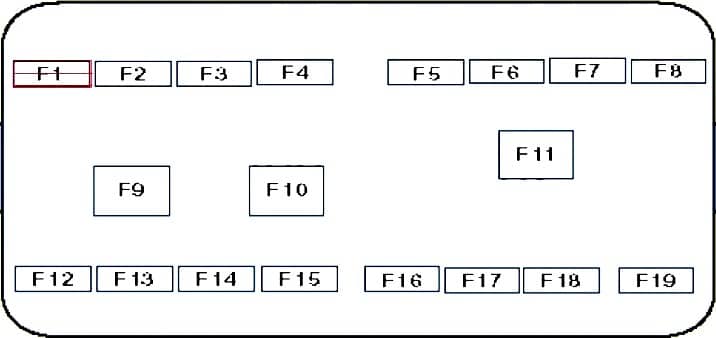

Диаграмма
Обозначение
| F1 | (15 А) |
|---|---|
| F2 | (15А) Задний противотуманный фонарь |
| F3 | (20А) Центральный замок |
| F4 | (15А) Управление двигателем |
| F5 | (20А) Подогреватель топливного фильтра |
| F6 | (15А) Тревога |
| F7 | (15А) |
| F8 | (15А) |
| F9 | (30А) Электродвигатель вентилятора отопителя |
| F10 | (30А) Электрические стеклоподъемники |
| F11 | (30А) Резерв |
| F12 | (15А) Управление двигателем |
| F13 | (10А) |
| F14 | (15А) Стеклоочиститель/омыватель ветрового стекла |
| F15 | (20А) Прикуриватель |
| F16 | (15А) Подогрев сидений |
| F17 | (15А) |
| F18 | (25А) Люк |
| F19 | (20А) |
Предохранитель №15, 20А, отвечает за прикуриватель.
