Предохранители и реле Suzuki Grand Vitara (JT, 2005-2015)
Схемы относятся к указанным годам и вариантам Suzuki Grand Vitara (JT, 2005-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Схема предохранителей Suzuki Grand Vitara 2005-2015
Использована информация из руководств по эксплуатации 2008 и 2010 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранители прикуривателя (розетка) в Suzuki Grand Vitara расположены в блоке предохранителей панели приборов – см. предохранители «АКК 3» и «АКК 2».
Оглавление
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

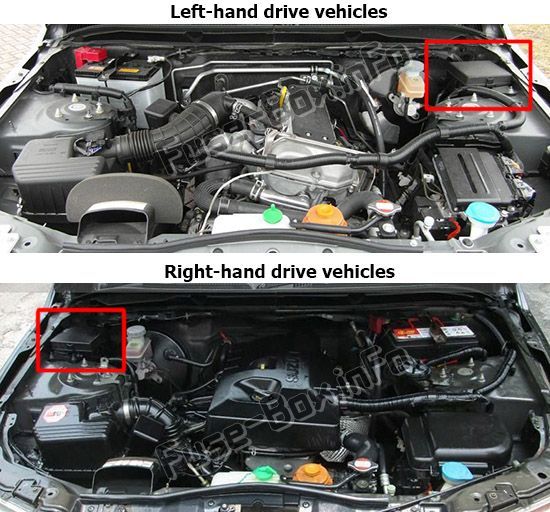

Расположение блока предохранителей

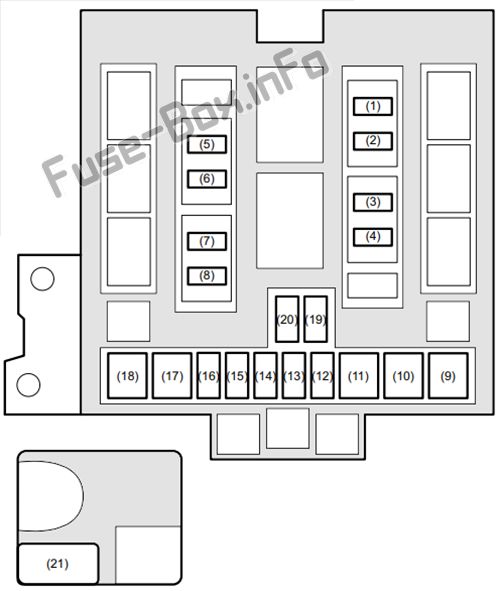

Схема блока предохранителей
| № | A | Name | Цепь защищена |
|---|---|---|---|
| 1 | 15 | КПРСР | Компрессор кондиционера |
| 2 | 20 | О2 ХТР | Нагреватель датчика O2 |
| 3 | 15 | ТР ТО | Дроссельный двигатель |
| 4 | 20 | AT | Автоматическая коробка передач |
| 5 | 25 | RR DEF | Задний обогреватель |
| 6 | 15 | HORN | Horn |
| 7 | 20 | противотуманные фары | Передняя противотуманная фара |
| 8 | 20 | МРР ХТР | Зеркальный обогреватель |
| 9 | 40 | ФР УДАР | Двигатель переднего вентилятора |
| 10 | 30 | АБС 2 | привод АБС |
| 11 | 50 | АБС 1 | привод АБС |
| 12 | 20 | FI | Главный предохранитель |
| 13 | — | — | — |
| 14 | 10 | В/Д Л | Фара дальнего света, левая |
| 15 | 10 | В/Л Р | Фара дальнего света, правая |
| 16 | 10 | H/L | Фара |
| 17 | 40 | ST | Пусковой двигатель |
| 18 | 40 | IGN | Зажигание |
| 19 | 15 | В/Н НИЖ Н | Фара ближнего света, левая |
| 20 | 15 | В/Н НГ П | Фара ближнего света, правая |
| 21 | 80 | Все оборудование |
Первичные предохранители
| Name | Описание |
|---|---|
| 60А ЛАМПА | Головной свет, Аксессуар, Плафон, Люк на крыше, Аварийная сигнализация, Дверной замок, Задний противотуманный фонарь, Стоп-сигнал, Задний фонарь |
| 50А ЗАЖИГ 2 | Стеклоочиститель/омыватель, Стеклоподъемники, Обогрев сидений |
| 40А полный привод | полный привод |
| 30А РДТР 1 | Вентилятор радиатора |
| 30А РДТР 2 | Вентилятор радиатора |
Блок предохранителей в салоне
Блок предохранителей в салоне

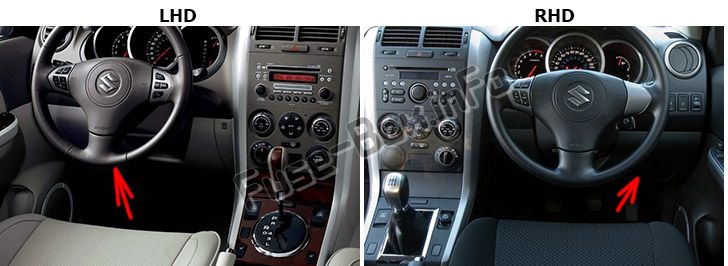

Расположение блока предохранителей
Он расположен под панелью приборов (со стороны водителя).

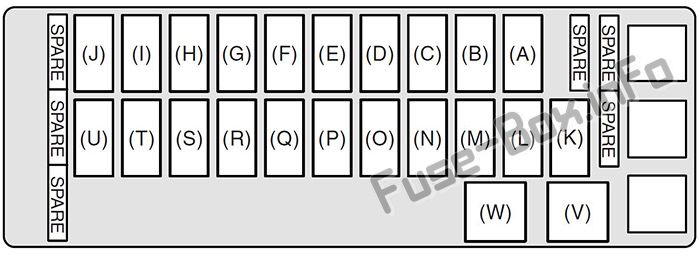

Схема блока предохранителей (2008 г.)
| № | A | Name | Цепь защищена |
|---|---|---|---|
| A | 15 | STOP | Стоп-сигнал |
| B | — | — | — |
| C | 15 | АКК 3 | Розетка для аксессуаров |
| D | 10 | КРУИЗ | Круиз-контроль |
| E | 15 | АКК 2 | Гнездо для прикуривателя или аксессуара |
| F | 20 | WIP | щетка стеклоочистителя |
| G | 15 | IG2 СИГ | Сигнал зажигания и подогрев сиденья |
| H | 10 | BACK | Задний фонарь |
| I | 10 | АБС/ЭСП | Контроллер ABS или ESP |
| J | 15 | A/B | Воздушная подушка |
| K | — | — | — |
| L | 15 | HAZ | Аварийная световая сигнализация |
| M | 7.5 | ST SIG | Сигнал стартера |
| N | 20 | РР УДАР | — |
| O | 25 | S/R | Мотор солнечной крыши |
| P | 15 | DOME | Купольная лампа |
| Q | 10 | TAIL | Задний свет |
| R | 20 | D/L | Привод замка двери |
| S | 15 | ACC | Радио, Дверное зеркало с дистанционным управлением |
| T | 10 | МЕТР | метр |
| U | 20 | ИС КАТУШКА | Катушка зажигания |
| V | 20 | П/В Т | Электростеклоподъемник |
| W | 30 | P/W | Электростеклоподъемник |

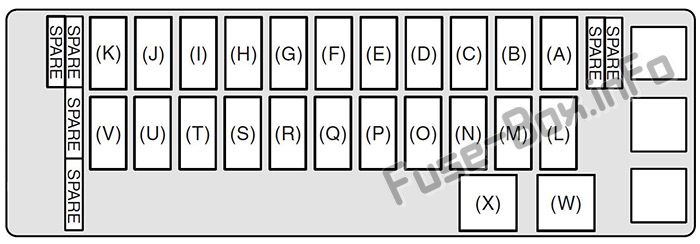

Схема блока предохранителей (2010 г.)
| № | A | Name | Цепь защищена |
|---|---|---|---|
| A | 10 | DOME | Купольная лампа |
| B | 10 | STOP | Стоп-сигнал |
| C | — | — | — |
| D | 15 | АКК 3 | Розетка для аксессуаров |
| E | 10 | КРУИЗ | Круиз-контроль |
| F | 15 | АКК 2 | Гнездо для прикуривателя или аксессуара |
| G | 20 | WIP | щетка стеклоочистителя |
| H | 15 | IG2 СИГ | Сигнал зажигания и подогрев сиденья |
| I | 10 | BACK | Задний фонарь |
| J | 10 | АБС/ЭСП | Контроллер ABS или ESP |
| K | 15 | A/B | Воздушная подушка |
| L | 15 | РАДИО | Радио |
| M | 15 | HAZ | Аварийная световая сигнализация |
| N | 7.5 | ST SIG | Сигнал стартера |
| O | 10 | ECM | Модуль управления двигателем |
| P | 25 | S/R | Мотор солнечной крыши |
| Q | 25 | B/U | Резервное копирование |
| R | 10 | TAIL | Задний свет |
| S | 20 | D/L | Привод замка двери |
| T | 15 | ACC | Радио, Дверное зеркало с дистанционным управлением |
| U | 10 | МЕТР | метр |
| V | 20 | ИС КАТУШКА | Катушка зажигания |
| W | — | — | — |
| X | 30 | P/W | Электростеклоподъемник |
