Предохранители и реле Suzuki Forenza / Reno (2003-2009)
Схемы относятся к указанным годам и вариантам Suzuki Forenza / Reno (2003-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Fuse Layout Suzuki Forenza / Reno 2003-2009
Предохранители прикуривателя (розетки) в Suzuki Forenza / Reno расположены в блоке предохранителей панели приборов – см. предохранители «LTR» (прикуриватель) и «ВСПОМОГАТЕЛЬНЫЙ ЛТР» (дополнительный разъем).
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

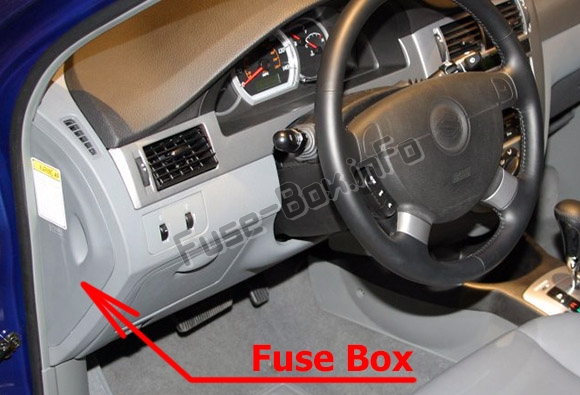

Расположение блока предохранителей
Он расположен со стороны водителя на панели приборов, за крышкой.

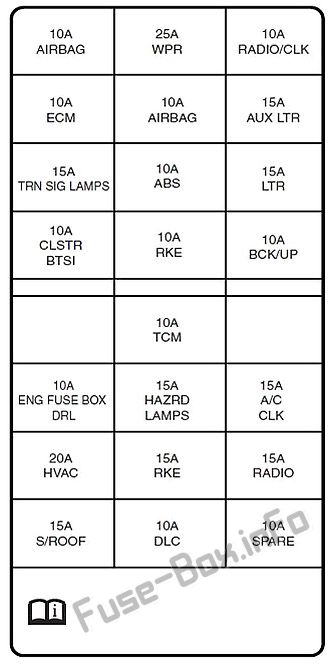

Схема блока предохранителей
| Name | Amp | Описание |
|---|---|---|
| ВОЗДУШНАЯ ПОДУШКА | 10 | Воздушная подушка |
| WPR | 25 | щетка стеклоочистителя |
| РАДИО/CLK | 10 | Радио/часы |
| ECM | 10 | Модуль управления двигателем |
| ВОЗДУШНАЯ ПОДУШКА | 10 | Датчик классификации занятий |
| ВСПОМОГАТЕЛЬНЫЙ ЛТР | 15 | Дополнительный Джек |
| ТРН СИГ ЛАМПЫ | 15 | Лампы указателей поворота |
| ABS | 10 | Антиблокировочная тормозная система |
| LTR | 15 | Зажигалка |
| ЦЛСТР, БТИ | 10 | Кластер, соленоид BTSI |
| RKE | 10 | Удаленный вход без ключа |
| РЕЗЕРВНОЕ КОПИРОВАНИЕ | 10 | Резервное копирование |
| ПУСТОЙ | - | Не используется |
| TCM | 10 | Модуль управления коробкой передач |
| ДВИГАТЕЛЬ ПРЕДОХРАНИТЕЛЕЙ, ДХО | 10 | Блок предохранителей двигателя, дневные ходовые огни |
| АВАРИЙНЫЕ ФОНАРИ | 15 | Аварийные огни |
| Кондиционер, CLK | 15 | Переключатель кондиционера, часы |
| HVAC | 20 | Отопление, вентиляция, кондиционирование |
| RKE | 15 | Удаленный вход без ключа |
| РАДИО | 15 | Радио |
| S/КРЫША | 15 | Люк на крыше |
| DLC | 10 | Разъем канала передачи данных |
| ЗАПАСНОЙ | 10 | Запасной предохранитель |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

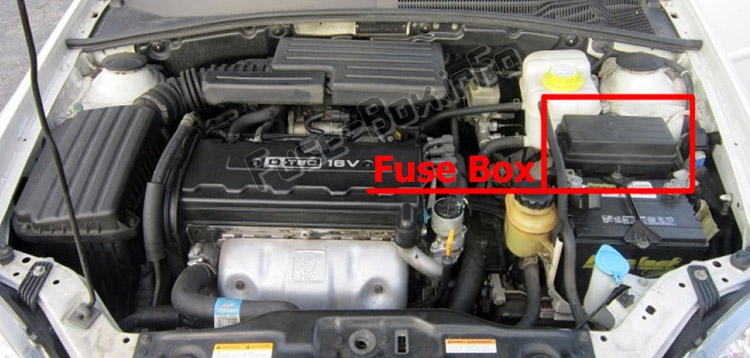

Расположение блока предохранителей

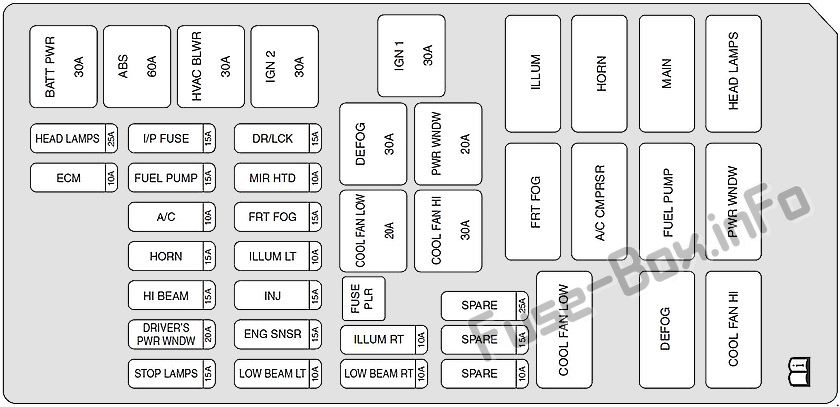

Схема блока предохранителей
| Name | Amp | Описание |
|---|---|---|
| ФАРЫ | 25 | Налобный фонарь |
| ECM | 10 | Модуль управления двигателем |
| I/P ПРЕДОХРАНИТЕЛЬ | 15 | Предохранитель панели приборов |
| ТОПЛИВНЫЙ НАСОС | 15 | Топливный насос |
| A/C | 10 | Кондиционирование воздуха |
| HORN | 15 | Horn |
| ДАЛЬНИЙ ЛУЧ | 15 | Фара дальнего света |
| ПИТАНИЕ ВОДИТЕЛЯ WNDW | 20 | Стеклоподъемник водителя |
| СТОП-ЛАМПЫ | 15 | Стоп-сигналы |
| DR/LCK | 15 | Замок |
| МИР ХТД | 10 | Зеркало с подогревом |
| ФРТ ПРОТИВОТУМАННЫЙ | 15 | Передний туман |
| ИЛЛУМ ЛТ | 10 | Лампа номерного знака, стояночный фонарь левый |
| INJ | 15 | Инжектор |
| АНГ СНСР | 15 | Соленоид продувки адсорбера EVAP, H02S, реле вентилятора системы охлаждения, датчик CMP |
| БЛИЖНИЙ ЛУЧ LT | 10 | Левая фара ближнего света |
| ИЛЛУМ РТ | 10 | Цепь освещения, стояночный фонарь справа |
| БЛИЖНИЙ ЛУЧ РТ | 10 | Фара ближнего света правая |
| ЗАПАСНОЙ | 25 | Запасной |
| ЗАПАСНОЙ | 15 | Запасной |
| ЗАПАСНОЙ | 10 | Запасной |
| БАТАРЕЯ ПИТАНИЕ | 30 | Заряд батареи |
| ABS | 60 | Антиблокировочная тормозная система |
| ОВКВ BLWR | 30 | Вентилятор ОВКВ |
| ИГН 2 | 30 | Зажигание 2 |
| IGN 1 | 30 | Зажигание 1 |
| ПРЕДОХРАНИТЕЛЬ PLR | Съемник предохранителей | |
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ НИЗКИЙ | 20 | Низкий уровень вентилятора охлаждения |
| УДАЛЕНИЕ ТУМАНА | 30 | Устранение запотевания |
| ХОЛОДНЫЙ ВЕНТИЛЯТОР ПРИВЕТ | 30 | Охлаждающий вентилятор Высокий |
| PWR WNDW | 20 | Стеклоподъемник |
| Реле | ||
| ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ НИЗКИЙ | Низкий уровень вентилятора охлаждения | |
| ФРТ ПРОТИВОТУМАННЫЙ | Передний туман | |
| ИЛЛЮМ | Реле освещения | |
| Кондиционер CMPRSR | Компрессор кондиционера | |
| HORN | Horn | |
| УДАЛЕНИЕ ТУМАНА | Устранение запотевания | |
| ТОПЛИВНЫЙ НАСОС | Топливный насос | |
| MAIN | Главное реле | |
| ХОЛОДНЫЙ ВЕНТИЛЯТОР ПРИВЕТ | Охлаждающий вентилятор Высокий | |
| PWR WNDW | Стеклоподъемник | |
| ФАРЫ | Реле фар |
