Предохранители и реле Suzuki Escudo (2016-2019..)
Схемы относятся к указанным годам и вариантам Suzuki Escudo (2016-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Схема предохранителей Suzuki Escudo / Vitara 2016-2019…
Использована информация из руководства по эксплуатации 2016 года. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Перевод с японского, возможны неточности!
Предохранители прикуривателя (розетка) в Suzuki Escudo Это предохранители № 28 «ACC2» и № 35 «ACC3» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

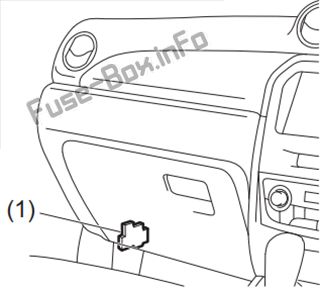

Расположение блока предохранителей
Он расположен под панелью приборов (с левой стороны).

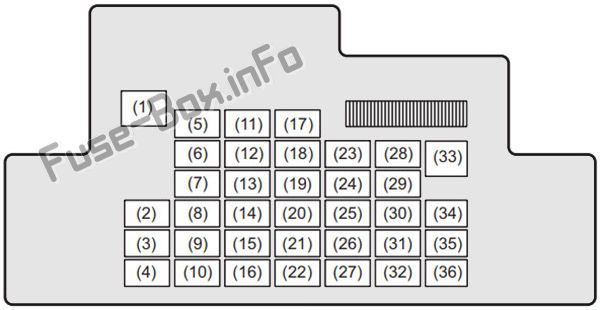

Схема блока предохранителей
| № | Name | A | Описание |
|---|---|---|---|
| 1 | — | — | Не используется |
| 2 | ОСТАНОВКА | 10A | Остановка на холостом ходу |
| 3 | DOME | 10A | Внутреннее освещение |
| 4 | РАДИО | 15A | Радио |
| 5 | П/В Т | 20A | Функция таймера стеклоподъемников |
| 6 | S/R | 20A | Не используется |
| 7 | HAZ | 10A | Опасность |
| 8 | HORN | 15A | Horn |
| 9 | 4WD | 15A | 4WD |
| 10 | TAIL | 10A | Задний фонарь |
| 11 | STL | 15A | Блокировка руля |
| 12 | DRL | 10A | Не используется |
| 13 | BCM | 7.5A | BCM |
| 14 | STOP | 10A | Стоп-сигнал |
| 15 | РР противотуманные фары | 7.5A | Не используется |
| 16 | D/L | 20A | Замок |
| 17 | RR DEF | 20A | Задний обогреватель |
| 18 | МРР ПВТ | 10A | Зеркальный обогреватель |
| 19 | ИС КАТУШКА | 15A | Катушка зажигания |
| 20 | A/B | 10A | Воздушная подушка |
| 21 | — | — | Не используется |
| 22 | КРУИЗ | 7.5A | Круиз-контроль |
| 23 | ST SIG | 7.5A | Стартер |
| 24 | ABS | 10A | ABS |
| 25 | BACK | 10A | Фонари заднего хода |
| 26 | ИГ1 СИГ | 7.5A | Усилитель руля |
| 27 | MTR | 10A | метр |
| 28 | ACC2 | 15A | Розетка для аксессуаров |
| 29 | ACC | 15A | Дверное зеркало |
| 30 | WIP | 15A | щетка стеклоочистителя |
| 31 | РАДИО 2 | 15A | Не используется |
| 32 | IG2 СИГ | 7.5A | Вентилятор |
| 33 | P/W | 30A | Электрические стеклоподъемники |
| 34 | FR WIP | 30A | Мотор переднего омывателя |
| 35 | ACC3 | 10A | Розетка для аксессуаров |
| 36 | S/H | 20A | Подогрев сиденья |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

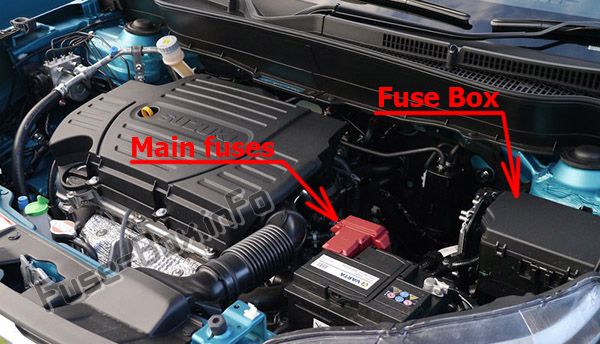

Расположение блока предохранителей

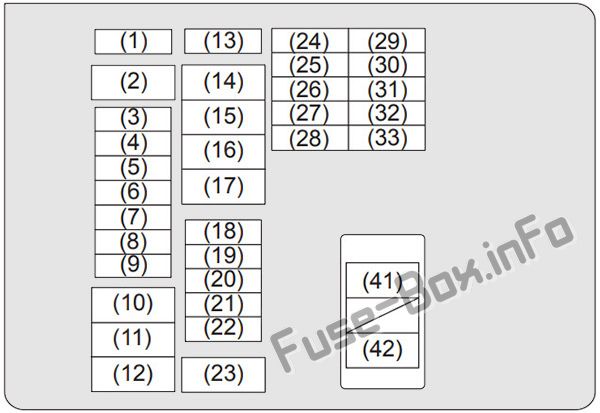

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | ИГ1 ИГ2 | 7.5A | Радарный датчик |
| 2 | РДТР2 | 30A | Радиатор (суб) |
| 3 | противотуманные фары | 20A | Передняя противотуманная фара |
| 4 | H/L2 | 7.5A | Фара |
| 5 | H/L3 | 25A | Не используется |
| 6 | ABS2 | 25A | Контроллер АБС/ESP |
| 7 | H/L | 25A | Фара |
| 8 | B/U | 30A | Резервное копирование |
| 9 | DCDC2 | 30A | Не используется |
| 10 | IGN | 40A | Зажигание |
| 11 | ABS | 40A | ABS |
| 12 | ST | 30A | Стартер |
| 13 | T/M3 | 7.5A | Не используется |
| 14 | Ф/ХТР | 30A | Не используется |
| 15 | RDTR | 30A | Вентилятор радиатора |
| 16 | T/M2 | 30A | Не используется |
| 17 | Т/М НАСОС | 40A | Не используется |
| 18 | DCDC | 30A | Не используется |
| 19 | — | — | Не используется |
| 20 | FI | 20A | Топливный инжектор |
| 21 | КПРСР | 10A | Компрессор |
| 22 | T/M1 | 15A | Не используется |
| 23 | BLW | 30A | Вентилятор |
| 24 | — | — | Не используется |
| 25 | T/M5 | 15A | Не используется |
| 26 | ST SIG | 7.5A | Остановка на холостом ходу |
| 27 | В/Д Л | 15A | Фара (левая) |
| 28 | В/Д ВЫС Л | 15A | Фара дальнего света (левая) |
| 29 | — | — | Не используется |
| 30 | — | — | Не используется |
| 31 | FI | 15A | Не используется |
| 32 | В/Л Р | 15A | Фара (правая) |
| 33 | H/L HI R | 15A | Фара дальнего света (правая) |
