Предохранители и реле Suzuki Ertiga (2012-2018)
Схемы относятся к указанным годам и вариантам Suzuki Ertiga (2012-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Схема предохранителей Suzuki Ertiga 2012-2018
Предохранители прикуривателя (розетка) в Suzuki Ertiga являются предохранители №9 «АСС-2» и/или №15 «ACC» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

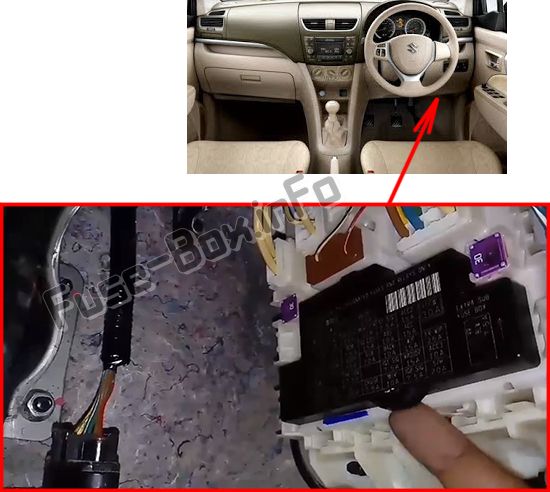

Расположение блока предохранителей
Он находится под панелью приборов.

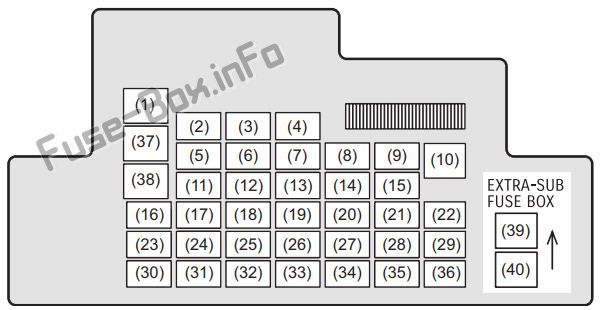

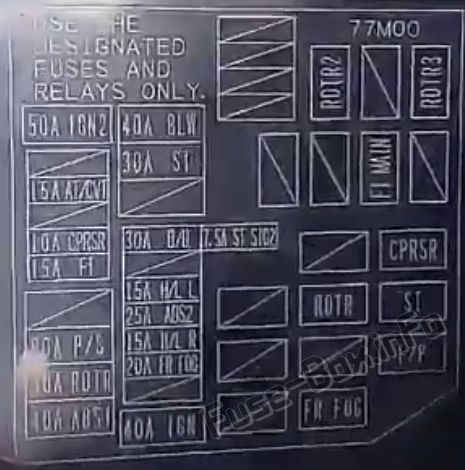

Схема блока предохранителей
| № | A | Описание |
|---|---|---|
| 1 | 30 A | Belt |
| 2 | - | Пустой |
| 3 | - | Пустой |
| 4 | 20 A | Задний обогреватель |
| 5 | - | Пустой |
| 6 | - | Пустой |
| 7 | - | Пустой |
| 8 | 7,5 А | Стартовый сигнал |
| 9 | 15 A | АСС-2 |
| 10 | 30 A | Электростеклоподъемник |
| 11 | 10 A | Опасность |
| 12 | - | Пустой |
| 13 | 15 A | Катушка зажигания |
| 14 | 10 A | Модуль управления АБС |
| 15 | 15 A | ACC |
| 16 | - | Пустой |
| 17 | 15 A | Horn |
| 18 | 10 A | Стоп-сигнал |
| 19 | 10 A | Воздушная подушка |
| 20 | 10 A | Резервный свет |
| 21 | 15 A | Задний стеклоочиститель/омыватель |
| 22 | 25 A | Передний стеклоочиститель |
| 23 | 7,5 А | Купольный свет |
| 24 | - | Пустой |
| 25 | 7,5 А | Противотуманная фара |
| 26 | - | Пустой |
| 27 | 7,5 А | Сигнал зажигания-1 |
| 28 | - | Пустой |
| 29 | - | Пустой |
| 30 | 15 A | Радио |
| 31 | 10 A | Задний фонарь |
| 32 | 20 A | D/L |
| 33 | 7,5 А | Круиз-контроль |
| 34 | 10 A | метр |
| 35 | 7,5 А | Сигнал зажигания-2 |
| 36 | - | Пустой |
| 37 | - | Пустой |
| 38 | - | Пустой |
| 39 | 7,5 А | Задний вентилятор |
| 40 | - | Пустой |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

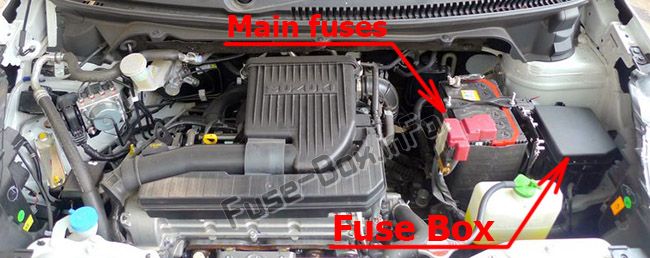

Расположение блока предохранителей

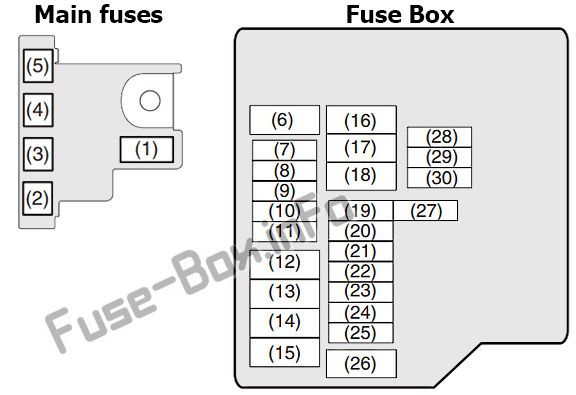

Схема блока предохранителей
| № | A | Описание |
|---|---|---|
| 1 | 100 А | FL1 |
| 2 | 100 А | FL2 |
| 3 | 100 А | FL3 |
| 4 | 50 A | FL4 |
| 5 | 80 A | FL5 |
| 6 | 50 A | Замок зажигания -2 |
| 7 | - | Пустой |
| 8 | 15 A | А/Т контроллер |
| 9 | - | Пустой |
| 10 | 10 A | Воздушный компрессор |
| 11 | 15 A | FI |
| 12 | - | Пустой |
| 13 | 60 A | Усилитель руля |
| 14 | 30 A | Вентилятор радиатора |
| 15 | 40 A | АБС двигатель |
| 16 | 40 A | Вентилятор |
| 17 | 30 A | Пусковой двигатель |
| 18 | - | Пустой |
| 19 | 30 A | Резервное копирование |
| 20 | - | Пустой |
| 21 | 15 A | Головной свет Левый |
| 22 | 25 A | Модуль управления АБС |
| 23 | 15 A | Головной свет Правый |
| 24 | 20 A | Передняя противотуманная фара |
| 25 | - | Пустой |
| 26 | 40 A | Замок зажигания |
| 27 | 7,5 А | Стартовый сигнал |
| 28 | - | Пустой |
| 29 | - | Пустой |
| 30 | - | Пустой |
