Предохранители и реле Suzuki Ciaz (2014-2019..)
Схемы относятся к указанным годам и вариантам Suzuki Ciaz (2014-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Схема предохранителей Suzuki Ciaz 2014-2019…
Предохранители прикуривателя (розетка) в Suzuki Ciaz являются предохранители №9 «АСС-2» и/или №15 «ACC» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

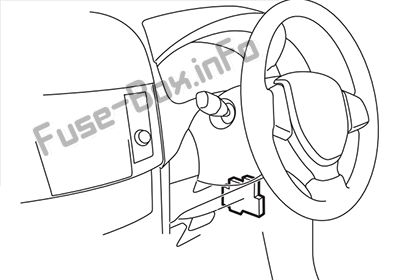

Расположение блока предохранителей
Он находится под панелью приборов.

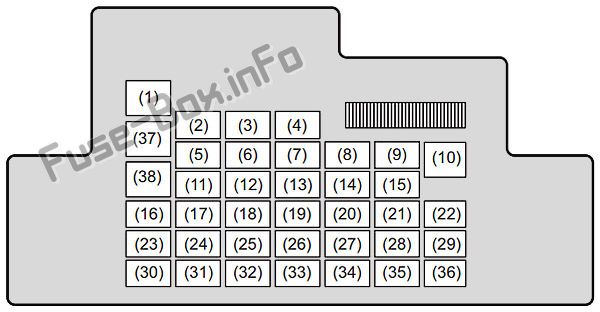

Схема блока предохранителей
| № | A | Описание |
|---|---|---|
| 1 | 30 A | Ремень безопасности |
| 2 | 20 A | Электростеклоподъемник |
| 3 | 20 A | Блокировка руля |
| 4 | 20 A | Задний обогреватель |
| 5 | - | Пустой |
| 6 | - | Пустой |
| 7 | - | Пустой |
| 8 | 7,5 А | Стартовый сигнал |
| 9 | 15 A | АСС-2 |
| 10 | 30 A | Электростеклоподъемник |
| 11 | 10 A | Опасность |
| 12 | 7,5 А | BCM |
| 13 | 15 A | Катушка зажигания |
| 14 | 10 A | Модуль управления АБС |
| 15 | 15 A | ACC |
| 16 | - | Пустой |
| 17 | 15 A | Horn |
| 18 | 10 A | Стоп-сигнал |
| 19 | 10 A | Воздушная подушка |
| 20 | 10 A | Резервный свет |
| 21 | 15 A | Двигатель омывателя FR |
| 22 | 25 A | Передний стеклоочиститель |
| 23 | 7,5 А | Купольный свет |
| 24 | - | Пустой |
| 25 | - | Пустой |
| 26 | - | Пустой |
| 27 | 7,5 А | Сигнал зажигания-1 |
| 28 | 15 A | Радио 2 |
| 29 | - | Пустой |
| 30 | 15 A | Радио |
| 31 | 10 A | Задний фонарь |
| 32 | 20 A | Замок |
| 33 | 7,5 А | Круиз-контроль |
| 34 | 10 A | метр |
| 35 | 7,5 А | Сигнал зажигания-2 |
| 36 | - | Пустой |
| 37 | 15 A | насос вариатора |
| 38 | 15 A | CVT |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

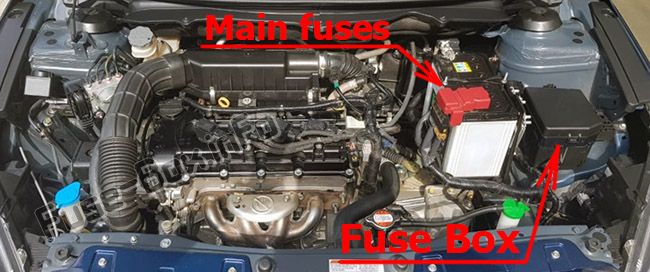

Расположение блока предохранителей

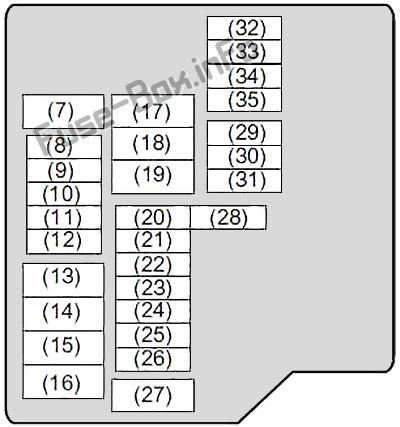

Схема блока предохранителей

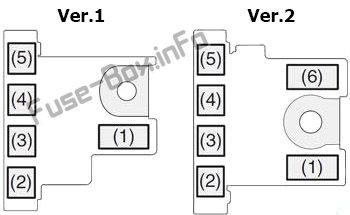

Главные предохранители (расположены на аккумуляторе)
Блок предохранителей
| № | A | Описание |
|---|---|---|
| 1 | 100 (бензин) 450 (дизель) | FL1 |
| 2 | 100 | FL2 |
| 3 | 100 | FL3 |
| 4 | 50 | FL4 |
| 5 | 80 | FL5 |
| 6 | 100 | FL6 |
| 7 | 50 | Замок зажигания -2 |
| 8 | 7.5 | ECM |
| 0 | 15 | Реле автоматической коробки передач |
| 10 | - | Не используется |
| 11 | 10 | Воздушный компрессор |
| 12 | 15 | ФИ (ГАЗ) |
| 13 | 30 | FI (ДИЗЕЛЬ) |
| 14 | 60 | Усилитель руля |
| 15 | 30 | Загар радиатора |
| 16 | 30 | CDSR |
| 17 | 30 | Воздуходувка |
| 18 | 30 | Пусковой двигатель |
| 19 | 40 | АБС двигатель |
| 20 | 30 | B/U |
| 21 | 15 | Фара Lo (левая) |
| 22 | 15 | Фара Ло (правая) |
| 23 | 25 | Модуль управления АБС |
| 24 | 30 | DCDC |
| 25 | 20 | Передняя противотуманная фара |
| 26 | 25 | Фара |
| 27 | 40 | Замок зажигания |
| 28 | 7.5 | Стартовый сигнал |
| 29 | 20 | INJ DRV (ДИЗЕЛЬ) |
| 30 | 10 | FI 2 |
| 31 | 15 | П/П (ДИЗЕЛЬ) |
| 32 | 15 | Фара высокая (левая) |
| 33 | 15 | Фара высокая (правая) |
| 34 | - | Не используется |
| 35 | 7.5 | WIP ПОДПИСКА |
