Предохранители и реле Suzuki / Maruti Baleno (2015-2019..)
Схемы относятся к указанным годам и вариантам Suzuki / Maruti Baleno (2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Расположение предохранителей Suzuki/Maruti Baleno 2015-2019…
Предохранитель прикуривателя (розетки) в Suzuki Baleno предохранитель №12 или №32 (АСС-2) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

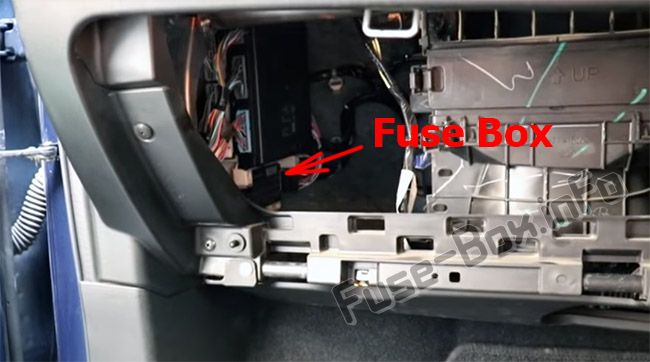

Расположение блока предохранителей
Он расположен под левой стороной приборной панели.

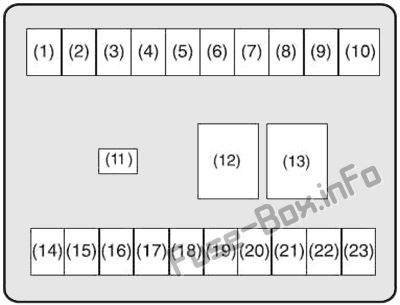

Схема блока предохранителей (v.1)
(Без системы запуска без ключа или системы доступа без ключа)
| № | A | Функция/компонент |
|---|---|---|
| 1 | 10 | Резервный свет |
| 2 | 15 | Катушка зажигания |
| 3 | 10 | метр |
| 4 | 10 | щетка стеклоочистителя |
| 5 | 5 | Сигнал зажигания-2 |
| 6 | 15 | Шайба |
| 7 | 25 | Передний стеклоочиститель |
| 8 | 10 | Задний свет |
| 9 | 10 | Опасность |
| 10 | 10 | Стоп-сигнал |
| 11 | 30 | Электростеклоподъемник |
| 12 | 15 | АСС-2 |
| 13 | 5 | ACC |
| 14 | 5 | Стартовый сигнал |
| 15 | 10 | Сигнал зажигания-1 |
| 16 | 10 | Воздушная подушка |
| 17 | 5 | Модуль управления АБС (при наличии) |
| 18 | 15 | Horn |
| 19 | 20 | Замок |
| 20 | 25 | Задний обогреватель |
| 21 | 15 | Радио |
| 22 | 5 | Купольный свет |
| 23 | 10 | Купольный свет-2 |

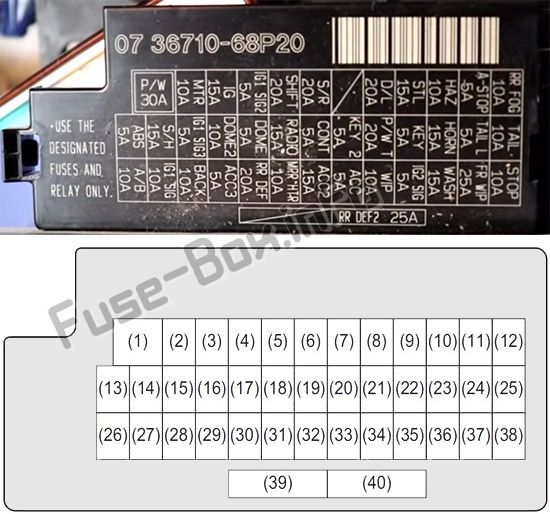

Схема блока предохранителей (v.2)
(С системой запуска без ключа или системой доступа без ключа)
| № | A | Функция/компонент |
|---|---|---|
| 1 | 30 | Электростеклоподъемник |
| 2 | 10 | метр |
| 3 | 15 | Катушка зажигания |
| 4 | 5 | Зажигание-1 сигнал 2 |
| 5 | - | Не используется |
| 6 | - | Не используется |
| 7 | - | Не используется |
| 8 | 20 | Замок |
| 9 | 15 | Блокировка руля |
| 10 | 10 | Опасность |
| 11 | 5 | Контроллер A-STOP |
| 12 | 10 | Противотуманная фара |
| 13 | 5 | Модуль управления АБС |
| 14 | 15 | Подогрев сиденья |
| 15 | 5 | Сигнал зажигания-1 3 |
| 16 | 10 | Купольный свет-2 |
| 17 | 5 | Купольный свет |
| 18 | 15 | Радио |
| 19 | 5 | CONT |
| 20 | 5 | Ключ 2 |
| 21 | 20 | Таймер стеклоподъемника |
| 22 | 5 | Key |
| 23 | 15 | Horn |
| 24 | 5 | Задний фонарь (левый) |
| 25 | 10 | Задний свет |
| 26 | 10 | Воздушная подушка |
| 27 | 10 | Сигнал зажигания-1 |
| 28 | 10 | Резервный свет |
| 29 | 5 | АСС-3 |
| 30 | 20 | Задний обогреватель |
| 31 | 10 | Зеркало с подогревом |
| 32 | 15 | АСС-2 |
| 33 | 5 | ACC |
| 34 | 10 | щетка стеклоочистителя |
| 35 | 5 | Сигнал зажигания-2 |
| 36 | 15 | Шайба |
| 37 | 25 | Передний стеклоочиститель |
| 38 | 10 | Стоп-сигнал |
| 39 | - | Не используется |
| 40 | 25 | Задний обогреватель 2 |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

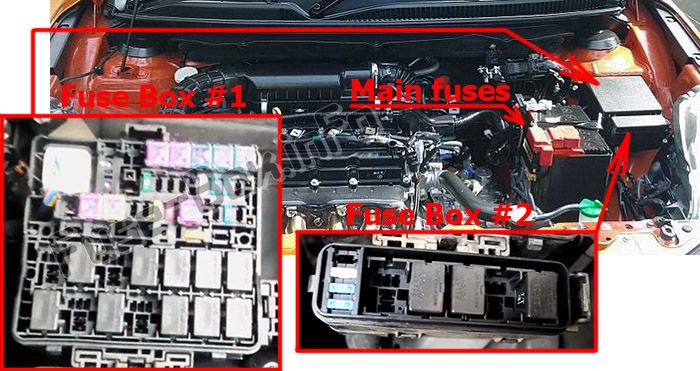

Расположение блока предохранителей
Схема блока предохранителей

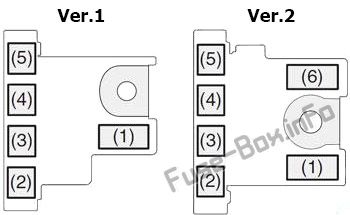

Главные предохранители (расположены на аккумуляторе)

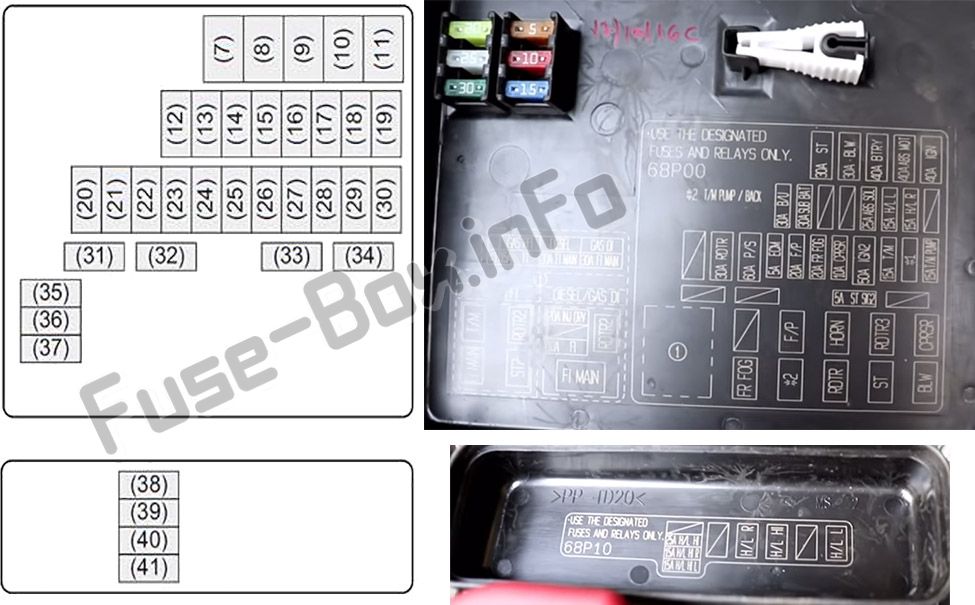

Блоки предохранителей
| № | A | Функция/компонент |
|---|---|---|
| 1 | 120 | FL1 |
| 2 | 100 | FL2 |
| 3 | 80 | FL3 |
| 4 | 100 | FL4 |
| 5 | 50 | FL5 |
| 6 | 150 | FL6 |
| 7 | 30 | Пусковой двигатель |
| 8 | 30 | Вентилятор |
| 9 | 40 | Батарея |
| 10 | 40 | АБС двигатель |
| 11 | 40 | Замок зажигания |
| 12 | 30 | B/U |
| 13 | 30 | Дополнительная батарея |
| 14 | - | Не используется |
| 15 | - | Не используется |
| 16 | 25 | Модуль управления АБС |
| 17 | 15 | Фара (левая) |
| 18 | 15 | Фара (правая) |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | 30 | Вентилятор радиатора |
| 22 | 60 | Усилитель руля |
| 23 | 5 | ECM |
| 24 | 20 | Топливный насос |
| 25 | 20 | Передняя противотуманная фара |
| 26 | 10 | Воздушный компрессор |
| 27 | 50 | Замок зажигания 2 |
| 28 | 15 | Трансмиссия |
| 29 | 15 | ФИ (ГАЗ) |
| 29 | 30 | Главная FI (ДИЗЕЛЬ) |
| 30 | 15 | насос вариатора |
| 31 | - | Не используется |
| 32 | - | Не используется |
| 33 | 5 | Стартовый сигнал |
| 34 | - | Не используется |
| 35 | 20 | INJ DRV (ДИЗЕЛЬ) |
| 36 | - | Не используется |
| 37 | 10 | FI (ДИЗЕЛЬ) |
| 38 | - | Не используется |
| 39 | 25 | Фара высокая |
| 40 | 15 | Фара высокая (правая) |
| 41 | 15 | Фара высокая (левая) |
