Предохранители и реле Suzuki Jimny (2000-2017)
Схемы относятся к указанным годам и вариантам Suzuki Jimny (2000-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Расположение предохранителей Suzuki Jimny 2000-2017 гг.
Предохранитель прикуривателя (розетки) в Suzuki Jimny это предохранитель №5 "СИГАРА" в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

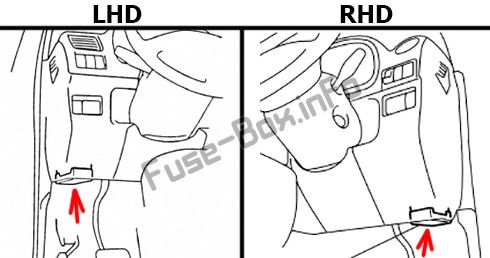

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (со стороны водителя).

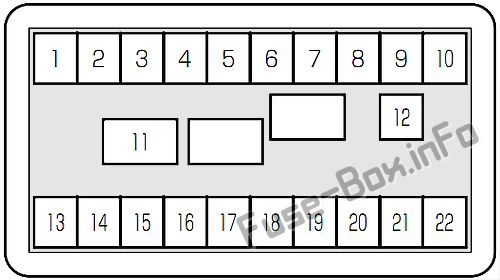

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | IG2 СИГ | 10A | IG2 СИГ |
| 2 | ЗАДН. | 20A | Задний противотуманный фонарь |
| 3 | СТЕКЛООЧИСТИТЕЛЬ | 15A | Стеклоочиститель |
| 4 | ПОДОГРЕВ СИДЕНЬЯ | 15A | Подогрев сиденья |
| 5 | СИГАРА | 15A | Зажигалка |
| 6 | ДЕИЛЬЕР | 15A | Обогрев заднего стекла |
| 7 | ОПАСНОСТЬ РОГА | 15A | Хорн, Опасность |
| 8 | РАДИО КУПОЛ | 15A | Радио Внутреннее освещение |
| 9 | — | — | Не используется |
| 10 | — | — | Не используется |
| 11 | ST | 10A | Стартер |
| 12 | СИЛОВОЕ ОКНО | 30A | Электрические стеклоподъемники |
| 13 | IG | 15A | Замок зажигания |
| 14 | 4WD | 20A | 4WD |
| 15 | BACK | 10A | Фонари заднего хода |
| 16 | ВОЗДУШНАЯ ПОДУШКА | 15A | Воздушная подушка |
| 17 | МЕТР | 10A | метр |
| 18 | ABS | 10A | ABS |
| 19 | AT | 10A | AT |
| 20 | TAIL | 10A | Задний фонарь |
| 21 | STOP | 15A | Стоп-сигнал |
| 22 | ЗАМОК | 15A | Замок |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

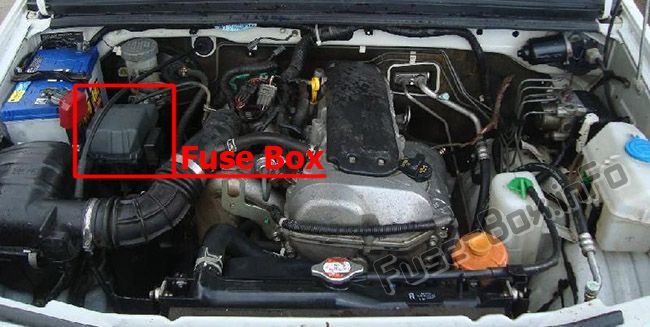

Расположение блока предохранителей

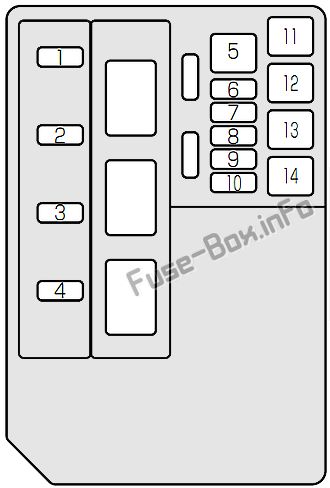

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | КПРСР | 10A | Компрессор |
| 1* | A/C | 20A | Система кондиционирования |
| 2 | ST | 30A | Пусковой двигатель |
| 3 | HTR ВЕНТИЛЯТОР | 20A | Вентилятор |
| 4 | противотуманные фары | 15A | Передняя противотуманная фара |
| 5 | LAMP | 50A | Освещение |
| 6 | В/Л Р | 15A | Фара правая |
| 7 | В/Д Л | 15A | Фара левая |
| 8 | RDTR | 30A | Вентилятор радиатора |
| 9 | P/S | 30A | Усилитель руля |
| 10 | FI | 15A | система РПИ |
| 11 | АБС СОЛ | 30A | соленоид АБС |
| 12 | IGN1 | 40A | Зажигание |
| 13 | АБС ТО | 40A | АБС двигатель |
| 14 | IGN2 | 50A | Зажигание Электрические стеклоподъемники |
