Предохранители и реле Suzuki Jimny (2018-2020-…)
Схемы относятся к указанным годам и вариантам Suzuki Jimny (2018-2020-…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Схема предохранителей Suzuki Jimny 2018-2020-…
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский отсек

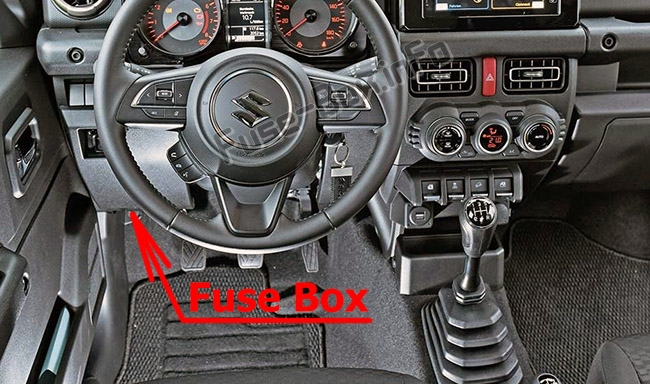

Панель предохранителей находится под приборной панелью (со стороны водителя).
Моторного отсека

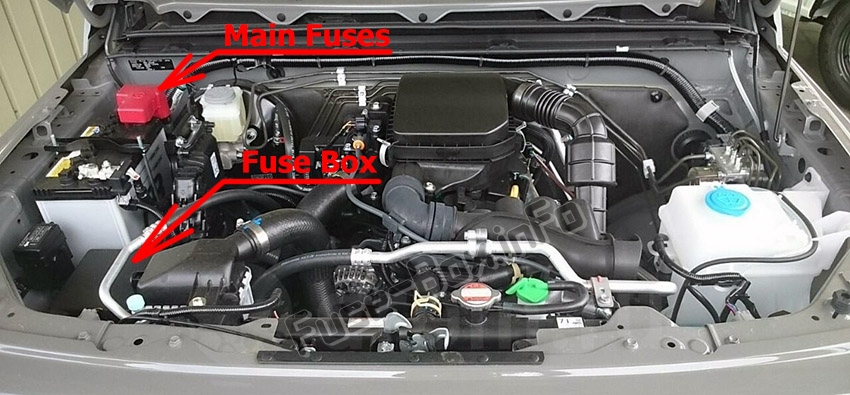

Основные предохранители расположены на плюсовой клемме аккумулятора, блок предохранителей расположен рядом с аккумулятором.
Схемы блока предохранителей
Схемы блока предохранителей

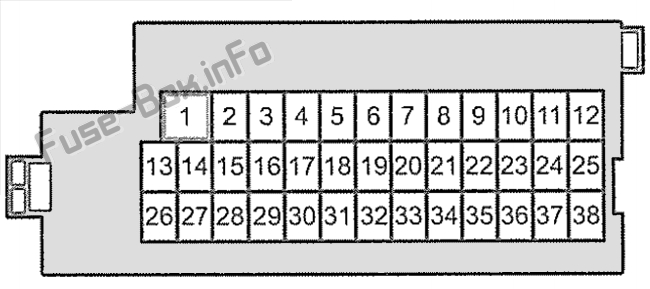

Блок предохранителей в салоне
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Электростеклоподъемник |
| 2 | 10A | метр |
| 3 | 15A | Модуль управления двигателем |
| 4 | 5A | Зажигание-1 сигнал 2 |
| 5 | 20A | Запасной |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 20A | Замок |
| 9 | 15A | Блокировка руля |
| 10 | 10A | Опасность |
| 11 | — | Не используется |
| 12 | 10A | Задний противотуманный фонарь |
| 13 | 5A | Блок управления ABS/ESP |
| 14 | 15A | Подогрев сиденья |
| 15 | 5A | Сигнал зажигания-1 3 |
| 16 | 10A | Купольный свет-2 |
| 17 | 5A | Купольный свет |
| 18 | 15A | Радио |
| 19 | 5A | CONT |
| 20 | 5A | Ключ 2 |
| 21 | 20A | Таймер стеклоподъемника |
| 22 | 5A | Key |
| 23 | 15A | Horn |
| 24 | 5A | Задний фонарь (левый) |
| 25 | 10A | Задний свет |
| 26 | 10A | Воздушная подушка |
| 27 | 10A | сигнал зажигания-1 |
| 28 | 10A | Резервный свет |
| 29 | 5A | АСС-3 |
| 30 | 20A | Задний обогреватель |
| 31 | 10A | Зеркало с подогревом |
| 32 | 15A | АСС-2 |
| 33 | 5A | ACC |
| 34 | 10A | Задний стеклоочиститель |
| 35 | 5A | Сигнал зажигания-2 |
| 36 | 15A | Шайба |
| 37 | 25A | Передний стеклоочиститель |
| 38 | 10A | Стоп-сигнал |

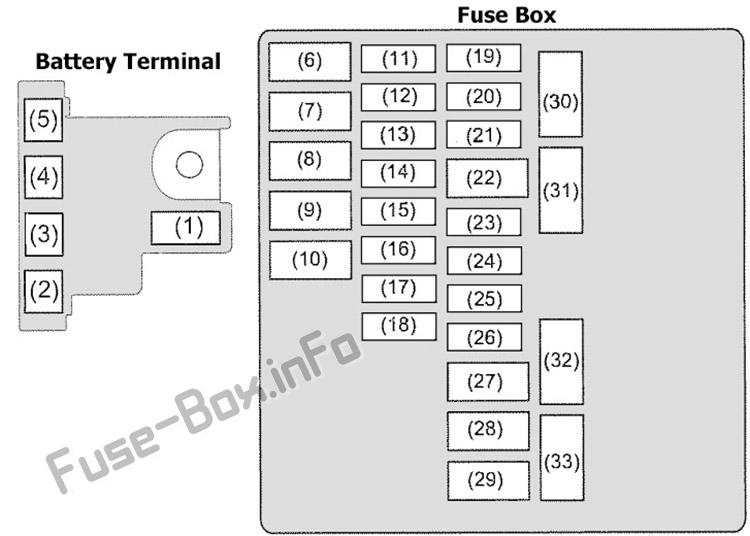

Блок предохранителей в моторном отсеке
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 120A | FL1 |
| 2 | 100A | FL2 |
| 3 | 80A | FL3 |
| 4 | 100A | FL4 |
| 5 | 50A | FL5 |
| 6 | 50A | Замок зажигания |
| 7 | 40A | АБС двигатель |
| 8 | — | Не используется |
| 9 | 30A | Вентилятор |
| 10 | 30A | Пусковой двигатель |
| 11 | 30A | Очиститель фар |
| 12 | 15A | Фара (правая) |
| 13 | 15A | Фара (левая) |
| 14 | 25A | Блок управления ABS/ESP |
| 15 | — | Не используется |
| 16 | 15A | Катушка зажигания |
| 17 | 25A | Фара высокая |
| 18 | 30A | Резервное копирование |
| 19 | — | Не используется |
| 20 | 15A | Впрыск топлива |
| 21 | 15A | Передача инфекции |
| 22 | 50A | Зажигание SW2 |
| 23 | 10A | Компрессор кондиционера |
| 24 | 10A | 4WD |
| 25 | 20A | Передняя противотуманная фара |
| 26 | — | Не используется |
| 27 | 40A | Усилитель руля |
| 28 | — | Не используется |
| 29 | 40A | Вентилятор радиатора |
| 30 | — | Не используется |
| 31 | 5A | Пусковой двигатель |
| 32 | 15A | Фара высокая (левая) |
| 33 | 15A | Фара высокая (правая) |
