Предохранители и реле Suzuki Kizashi (2010-2013)
Схемы относятся к указанным годам и вариантам Suzuki Kizashi (2010-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Fuse Layout Suzuki Kizashi 2010-2013
Предохранители прикуривателя (розетка) в Suzuki Kizashi Это предохранители №7 и №8 в блоке предохранителей панели приборов со стороны водителя.
Оглавление
Блок предохранителей в салоне
Расположение блока предохранителей
Под приборной панелью находятся два блока предохранителей — со стороны водителя и со стороны пассажира.
Чтобы получить доступ к блоку предохранителей со стороны водителя, потяните нижнюю крышку приборной панели, чтобы освободить защелки, а затем снимите нижнюю крышку.
Чтобы получить доступ к блоку предохранителей со стороны пассажира, снимите два винта и нижнюю крышку приборной панели.

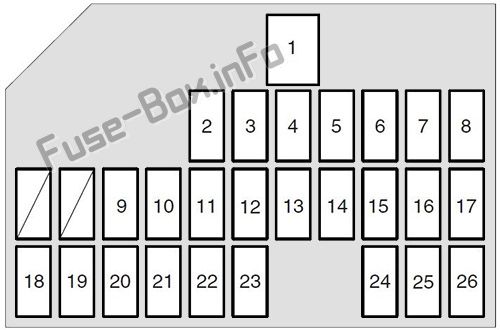

Схема блока предохранителей (со стороны водителя)
| № | A | Цепь защищена |
|---|---|---|
| 1 | 30 | Электростеклоподъемник |
| 2 | 15 | Мотор омывателя ветрового стекла |
| 3 | 20 | Подогрев сиденья |
| 4 | 25 | Мотор стеклоочистителя |
| 5 | 7.5 | IG2 СИГ |
| 6 | 15 | Катушка зажигания |
| 7 | 15 | Аксессуар 2 |
| 8 | 15 | Аксессуар |
| 9 | 10 | Модуль управления ЭСП |
| 10 | 7.5 | Круиз-контроль |
| 11 | 7.5 | ИГ1 СИГ |
| 12 | 7.5 | Не используется |
| 13 | 7.5 | метр |
| 14 | 10 | Резервный свет |
| 15 | 10 | Воздушная подушка |
| 16 | 15 | Блокировка руля |
| 17 | 7.5 | BCM |
| 18 | 20 | Люк на крыше |
| 19 | 7.5 | Не используется |
| 20 | 10 | Задний свет |
| 21 | 10 | Стоп-сигнал |
| 22 | 10 | Опасность |
| 23 | 20 | Передний электростеклоподъемник (слева) |
| 24 | 15 | Радио |
| 25 | 10 | Купольный свет |
| 26 | 20 | Замок |

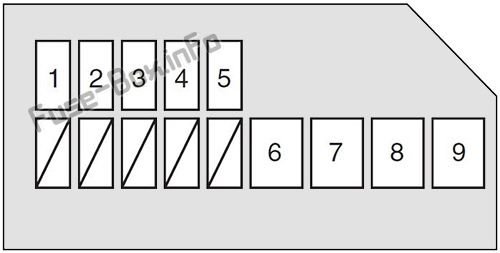

Схема блока предохранителей (со стороны пассажира)
| № | A | Цепь защищена |
|---|---|---|
| 1 | 20 | Задний электрический стеклоподъемник (правый) |
| 2 | 20 | Задний электростеклоподъемник (слева) |
| 3 | 20 | Передний электростеклоподъемник (справа) |
| 4 | 15 | 4WD |
| 5 | 20 | Вентилятор батареи |
| 6 | 20 | Аудио |
| 7 | 30 | Сиденье с электроприводом (правое) |
| 8 | 30 | Сиденье с электроприводом (левое) |
| 9 | 30 | Пустой |
Блок предохранителей в моторном отсеке

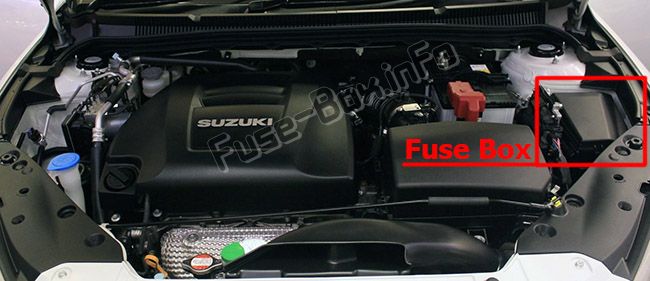

Расположение блока предохранителей

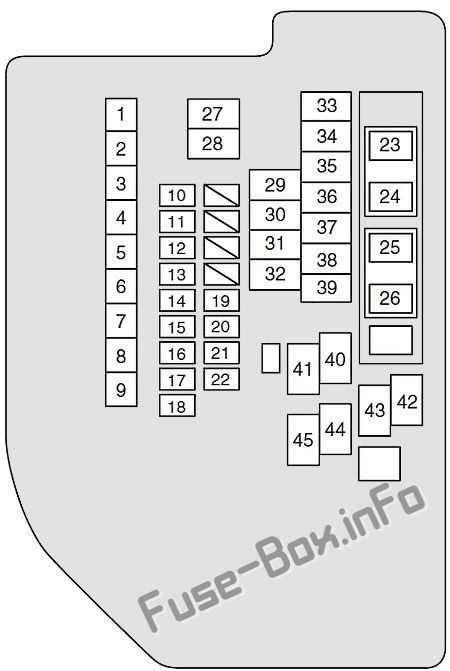

Схема блока предохранителей
| № | A | Цепь защищена |
|---|---|---|
| 1 | 50 | Замок зажигания |
| 2 | 30 | Подвод вентилятора радиатора |
| 3 | 30 | Главный вентилятор радиатора |
| 4 | 30 | Пусковой двигатель |
| 5 | 40 | Легкий |
| 6 | 40 | Модуль управления ЭСП |
| 7 | 50 | Модуль управления бесключевым запуском |
| 8 | 50 | Электростеклоподъемники, Сиденье с электроприводом |
| 9 | 50 | Вентилятор |
| 10 | 10 | Компрессор кондиционера |
| 11 | 15 | Обогрев зеркал заднего вида |
| 12 | 15 | Дроссельный двигатель |
| 13 | 30 | Задний обогреватель |
| 14 | 30 | Не используется |
| 15 | 7.5 | Фара |
| 16 | 20 | Впрыск топлива |
| 17 | 25 | Модуль управления ЭСП |
| 18 | 25 | Резервное копирование |
| 19 | 15 | Ближний свет головного света (левый) |
| 20 | 15 | Ближний свет фар (правый) |
| 21 | 15 | Головной свет высокий (левый) |
| 22 | 15 | Головной свет высокий (правый) |
| 23 | 15 | CVT |
| 24 | 20 | Передняя противотуманная фара |
| 25 | 15 | Нагреватель датчика O2 |
| 26 | 15 | Horn |
| Реле | ||
| 27 | Реле ближнего света фар (слева) | |
| 28 | Реле ближнего света фар (правое) | |
| 29 | Не используется | |
| 30 | Не используется | |
| 31 | Не используется | |
| 32 | Реле компрессора кондиционера | |
| 33 | Реле заднего обогревателя | |
| 35 | Реле стеклоочистителя 2 | |
| 36 | Не используется | |
| 37 | Реле стеклоочистителя 1 | |
| 38 | Реле пускового двигателя | |
| 39 | Реле топливного насоса | |
| 40 | Реле вентилятора радиатора 3 | |
| 41 | Реле вентилятора радиатора 1 | |
| 42 | Реле обогревателя наружного зеркала заднего вида | |
| 43 | Реле вентилятора радиатора 2 | |
| 44 | Главное реле | |
| 45 | Реле двигателя дроссельной заслонки |
