Предохранители и реле Suzuki Swift (2004-2010)
Схемы относятся к указанным годам и вариантам Suzuki Swift (2004-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Расположение предохранителей Suzuki Swift 2004-2010 гг.
Предохранители прикуривателя (розетка) в Suzuki Swift Это предохранители № 5 (сигара) и № 6 (аксессуар) в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

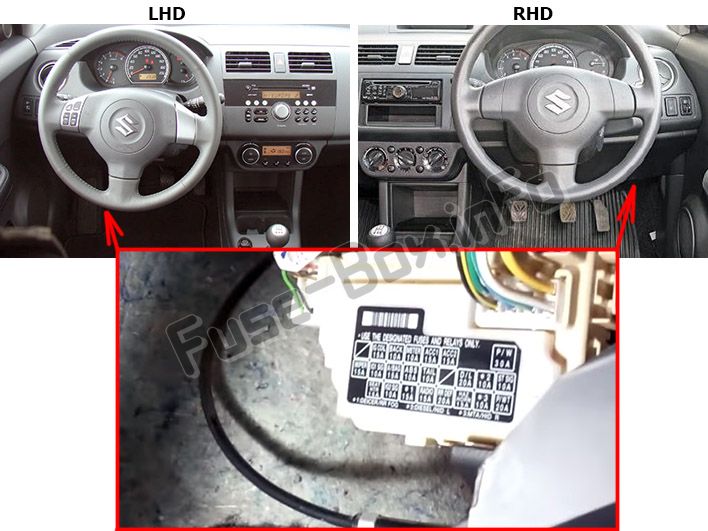

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (со стороны водителя).

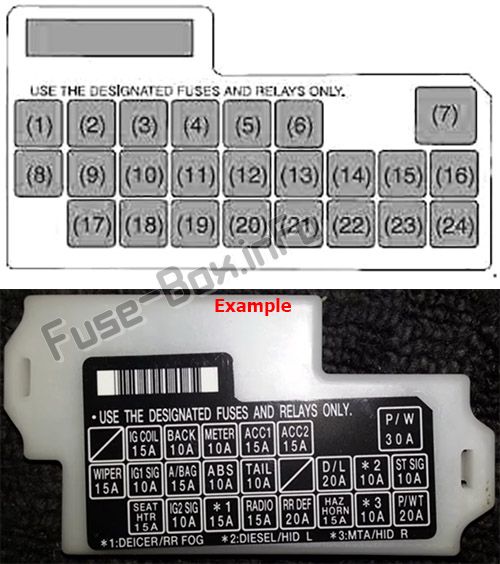

Схема блока предохранителей
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | - | Не используется |
| 2 | 15 | Катушка зажигания |
| 3 | 10 | Резервный свет |
| 4 | 10 | метр |
| 5 | 15 | Сигара |
| 6 | 15 | Аксессуар |
| 7 | 30 | Электростеклоподъемник |
| 8 | 15 | Стеклоочиститель |
| 9 | 10 | Усилитель руля / Сигнал IG1 |
| 10 | 15 | Воздушная подушка |
| 11 | 10 | Антиблокировочная тормозная система |
| 12 | 10 | Задний свет |
| 13 | - | Не используется |
| 14 | 20 | Замок |
| 15 | 10 | Иммобилайзер (дизельный двигатель) |
| 16 | 10 | Пусковой двигатель |
| 17 | - | Не используется |
| 18 | 10 | Нагреватель / Сигнал IG2 |
| 19 | 15 | Противотуманная фара |
| 20 | 15 | Радио / купол |
| 21 | 20 | Задний обогреватель |
| 22 | 15 | Рог / Опасность |
| 23 | - | Не используется |
| 24 | - | Не используется |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

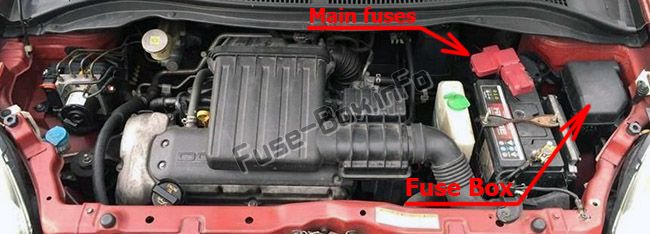

Расположение блока предохранителей

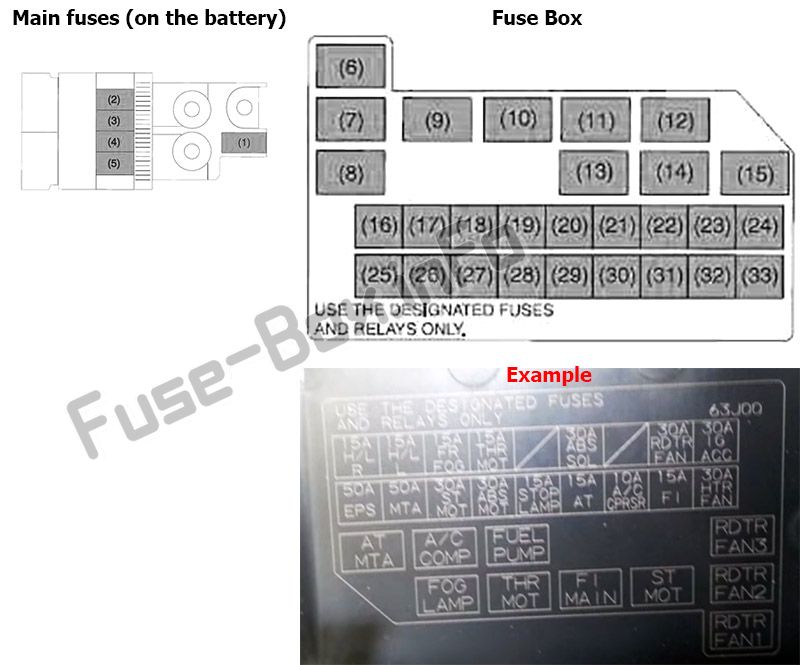

Схема блока предохранителей (бензин)
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | 80 | Вся электрическая нагрузка |
| 2 | 50 | Стеклоподъемники, Зажигание, Стеклоочиститель, Стартер |
| 3 | 50 | Задний фонарь, Обогрев заднего стекла, Замок двери, Аварийная сигнализация/Звуковой сигнал, Купол |
| 4 | 80 | Отопитель, Воздушный компрессор, Усилитель руля |
| 5 | 80 | Вентилятор радиатора, Противотуманные фары, Головной свет |
| 16 | 30 | Обогреватель |
| 17 | 15 | FI |
| 18 | 10 | Воздушный компрессор |
| 19 | - | Не используется |
| 20 | 15 | Выключатель стоп-сигнала |
| 21 | 30 | Модуль управления АБС |
| 22 | 30 | Пусковой двигатель |
| 23 | - | Не используется |
| 24 | 50 | Модуль управления усилителем руля |
| 25 | 30 | Замок зажигания |
| 26 | 30 | Вентилятор радиатора |
| 27 | - | Не используется |
| 28 | 30 | Модуль управления АБС |
| 29 | - | Не используется |
| 30 | - | Не используется |
| 31 | 15 | Передняя противотуманная фара |
| 32 | 15 | Фара (левая) |
| 33 | 15 | Фара (правая) |
| Реле | ||
| 6 | Реле вентилятора радиатора №1 | |
| 7 | Реле вентилятора радиатора №2 | |
| 8 | Реле вентилятора радиатора №3 | |
| 9 | Реле пускового двигателя | |
| 10 | Главное реле | |
| 11 | Не используется | |
| 12 | Реле передних противотуманных фар | |
| 13 | Реле топливного насоса | |
| 14 | Реле воздушного компрессора | |
| 15 | Не используется |

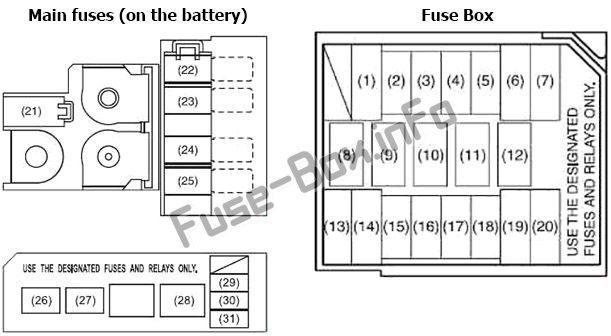

Схема блока предохранителей (дизель)
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | 30 | Пусковой двигатель |
| 2 | 10 | Воздушный компрессор |
| 3 | 15 | Топливный насос |
| 4 | 30 | FI |
| 5 | 30 | Обогреватель |
| 6 | 30 | Вентилятор радиатора |
| 7 | 50 | Модуль управления усилителем руля |
| 13 | 30 | Модуль управления АБС |
| 14 | 30 | Модуль управления АБС |
| 15 | 15 | Выключатель стоп-сигнала |
| 16 | 15 | Фара (правая) |
| 17 | 15 | Фара (левая) |
| 18 | 15 | Передняя противотуманная фара |
| 19 | 30 | Замок зажигания |
| 20 | 50 | Стеклоподъемники, Зажигание, Стеклоочиститель, Стартер |
| 21 | 100 | Главный |
| 22 | 100 | EPS, кондиционер, топливный насос, IG1 |
| 23 | 100 | Лампы, ABS, ACC, IG2 |
| 24 | 50 | Распределительная коробка |
| 25 | 80 | Контроллер свечения |
| 29 | 20 | F.l. |
| 30 | 20 | ЭБУ (при наличии) |
| 31 | 10 | ЭБУ, ЕГР |
| Реле | ||
| 8 | Реле вентилятора радиатора №1 | |
| 9 | Реле вентилятора радиатора №2 | |
| 10 | Реле вентилятора радиатора №3 | |
| 11 | Реле воздушного компрессора | |
| 12 | Реле пускового двигателя | |
| 26 | Реле противотуманных фар | |
| 27 | Реле топливного насоса | |
| 28 | Ф.л. главное реле |
