Предохранители и реле Suzuki Swift (2011-2017)
Схемы относятся к указанным годам и вариантам Suzuki Swift (2011-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Расположение предохранителей Suzuki Swift 2011-2017
Предохранитель прикуривателя (розетки) в Suzuki Swift Это предохранитель №9 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

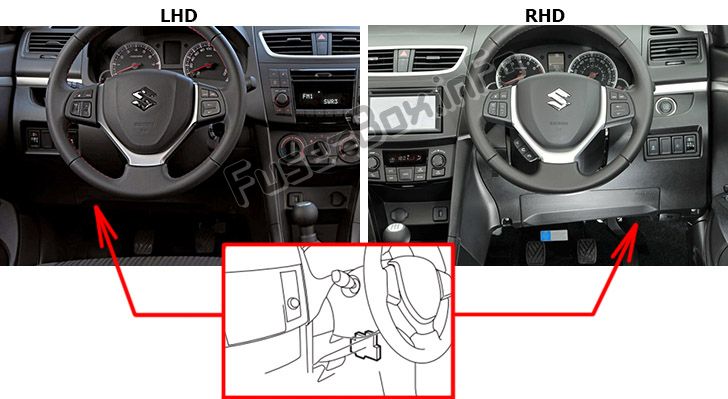

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (со стороны водителя).

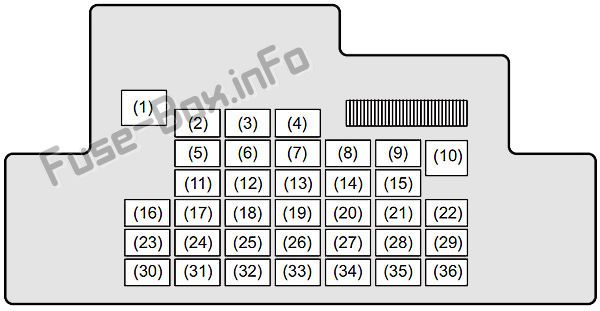

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 30 A | - |
| 2 | 20 A | Таймер стеклоподъемника |
| 3 | 20 A | Блокировка руля |
| 4 | 20 A | Задний обогреватель |
| 5 | 20 A | - |
| 6 | 15 A | - |
| 7 | 10 A | - |
| 8 | 7,5 А | Стартовый сигнал |
| 9 | 15 A | ACC-2 (розетка для аксессуаров) |
| 10 | 30 A | Электростеклоподъемник |
| 11 | 10 A | Опасность |
| 12 | 7,5 А | BCM |
| 13 | 15 A | Катушка зажигания |
| 14 | 10 A | Модуль управления АБС |
| 15 | 15 A | АКК (аксессуар) |
| 16 | 10 A | - |
| 17 | 15 A | Horn |
| 18 | 10 A | Стоп-сигнал |
| 19 | 10 A | Воздушная подушка |
| 20 | 10 A | Резервный свет |
| 21 | 15 A | Стеклоочиститель |
| 22 | 25 A | Передний стеклоочиститель |
| 23 | 7,5 А | Купольный свет |
| 24 | - | Пустой |
| 25 | 7,5 А | Противотуманная фара |
| 26 | - | Пустой |
| 27 | 7,5 А | Сигнал зажигания-1 |
| 28 | 15 A | Радио 2 |
| 29 | 10 A | — |
| 30 | 15 A | Радио |
| 31 | 10 A | Задний фонарь |
| 32 | 20 A | D/L |
| 33 | 7,5 А | — |
| 34 | 10 A | метр |
| 35 | 7,5 А | Сигнал зажигания-2 |
| 36 | 20 A | — |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

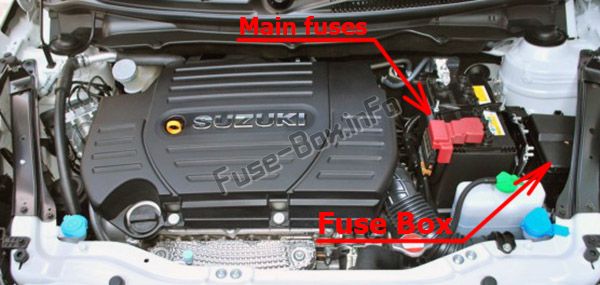

Расположение блока предохранителей

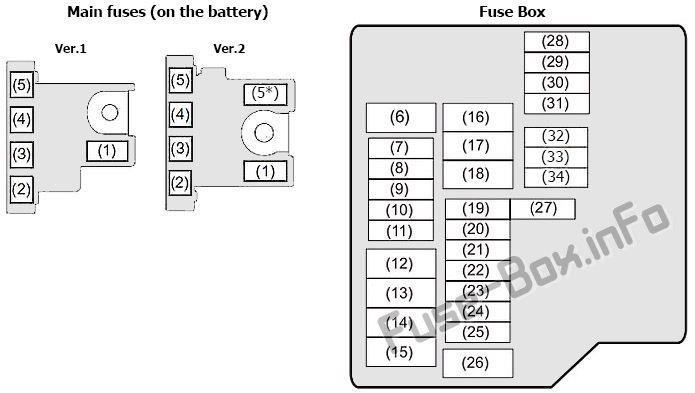

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 80 A | FL5 |
| 2 | 50 A | FL4 |
| 3 | 100 А | FL3 |
| 4 | 100 А | FL2 |
| 5 | 100 А (бензин) 120А (дизель) | FL1 |
| 5* | 100A | FL6 (ДИЗЕЛЬ) |
| 6 | 50 A | Замок зажигания -2 |
| 7 | 7,5 А | ECM |
| 8 | 15 A | реле вариатора |
| 9 | 20A | ФИП (ДИЗЕЛЬ) |
| 10 | 10 A | Воздушный компрессор |
| 11 | 15 A | ФИ (БЕНЗИН) |
| 12 | 30A | FI (ДИЗЕЛЬ) |
| 13 | 60 A | Усилитель руля |
| 14 | 30 A | Вентилятор радиатора |
| 15 | 40A | ABS 1 или не используется |
| 16 | 30 A | Вентилятор |
| 17 | 30 A | Пусковой двигатель |
| 18 | 40 А или 30 А | Электродвигатель ABS или насос Т/М (АГС) |
| 19 | 30 A | Аксессуар |
| 20 | 10A | Т/М (АГС) |
| 21 | 15 А / 25 А | Фара |
| 22 | 25 A | Модуль управления АБС |
| 23 | 15 А / 25 А | Фара |
| 24 | 20 A | Передняя противотуманная фара |
| 25 | 7,5 А | Т/М 2 (АГС) |
| 26 | 40 A | Замок зажигания |
| 27 | 7,5 А | Стартовый сигнал |
| 28 | 15 A | Фара (левая) |
| 29 | 15 A | Фара (правая) |
| 30 | — | Пустой |
| 31 | — | Пустой |
| 32 | 20 A | INJ DRV (ДИЗЕЛЬ) |
| 33 | 10 A | FI 2 (ДИЗЕЛЬ) |
| 34 | — | Не используется |
