Предохранители и реле Suzuki Swift (2017-2019..)
Схемы относятся к указанным годам и вариантам Suzuki Swift (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Расположение предохранителей Suzuki Swift 2017-2019…
Предохранитель прикуривателя (розетки) в Suzuki Swift Это предохранитель №32 «ACC2» в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне
Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны).

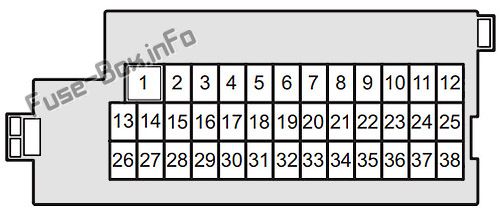

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | P/W | 30A | Электрические стеклоподъемники |
| 2 | MTR | 10A | метр |
| 3 | IG | 15A | зажигание |
| 4 | ИГ1 ИГ2 | 5A | Усилитель руля |
| 5 | СДВИГ | 20A | Не используется |
| 6 | S/R | 20A | Не используется |
| 7 | — | — | Не используется |
| 8 | D/L | 20A | Замок |
| 9 | STL | 15A | Блокировка руля |
| 10 | HAZ | 10A | Опасность |
| 11 | ОСТАНОВКА | 5A | Контроллер двигателя |
| 12 | РР противотуманные фары | 10A | Задний противотуманный фонарь |
| 13 | ABS | 5A | АБС/ЭСП |
| 14 | S/H | 15A | Подогрев сиденья |
| 15 | ИГ1 ИГ3 | 5A | Камера |
| 16 | КУПОЛ2 | 10A | Внутренний свет |
| 17 | DOME | 5A | метр |
| 18 | РАДИО | 15A | Радио |
| 19 | CONT | 5A | Не используется |
| 20 | KEY2 | 5A | Замок зажигания |
| 21 | P/WT | 20 A | Функция таймера стеклоподъемников |
| 22 | KEY | 5A | Замок зажигания |
| 23 | HORN | 15A | Horn |
| 24 | TAIL | 5A | Задний фонарь левый (с системой автоматического освещения) |
| 25 | TAIL | 10A | Задний фонарь слева и справа (без системы автоматического освещения) Задний фонарь правый (с системой автоматического освещения) |
| 26 | A/B | 10A | Воздушная подушка |
| 27 | ИГ1 СИГ | 10A | Остановка на холостом ходу или BCM |
| 28 | BACK | 10A | Подсветка |
| 29 | ACC3 | 5A | Не используется |
| 30 | RR DEF | 20A | Задний обогреватель |
| 31 | МРР ХТР | 10A | Обогрев зеркал заднего вида |
| 32 | ACC2 | 15A | Розетка для аксессуаров |
| 33 | ACC | 5A | Радио |
| 34 | WIP | 10A | Задний стеклоочиститель |
| 35 | IG2 СИГ | 5A | Вентилятор |
| 36 | WASH | 15A | Двигатель омывателя |
| 37 | FR WIP | 25A | Передний стеклоочиститель |
| 38 | STOP | 10A | Стоп-сигнал |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

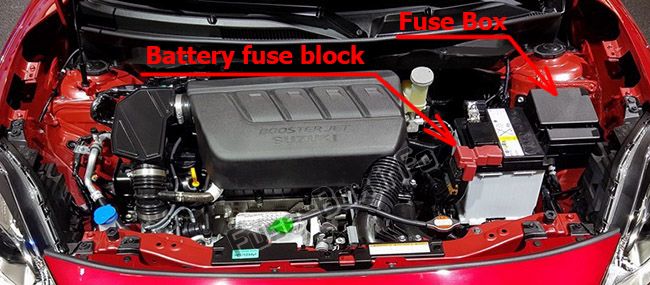

Расположение блока предохранителей

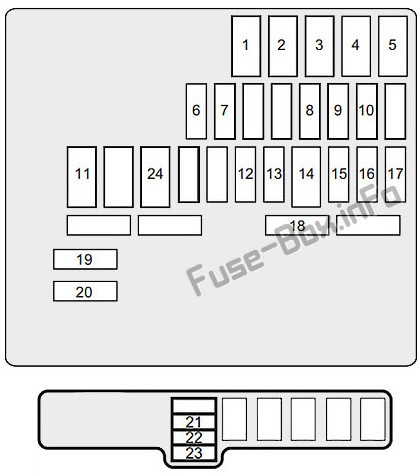

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | ST | 30A | Стартер |
| 2 | BLW | 30A | Вентилятор |
| 3 | BTRY | 40A | Блок реле №2 |
| 4 | АБС ТО | 40A | АБС двигатель |
| 5 | IGN | 40A | Зажигание |
| 6 | B/U | 30A | Резервное копирование |
| 7 | СУБ БАТ | 30A | Дополнительная батарея |
| 8 | АБС СОЛ | 25A | соленоид АБС |
| 9 | H/LL | 15A | Фара (левая) |
| 10 | H/LR | 15A | Фара (правая) |
| 11 | RDTR | 40А (1,0 л) 30 А (1,2 л) | Вентилятор радиатора |
| 12 | противотуманные фары | 20A | Передняя противотуманная фара |
| 13 | КПРСР | 10A | Компрессор |
| 14 | IGN2 | 50A | Зажигание 2 |
| 15 | T/M | 15A | Контроллер АКПП/вариатора |
| 16 | FI | 30А (1,0 л) 15А (1,2 л) | Топливный инжектор |
| 17 | F/P | 20А (1,0 л) | Топливный насос |
| 17 | Т/М НАСОС | 15А (1,2 л) | Электрический масляный насос |
| 18 | ST SIG | 5A | Контроллер двигателя |
| 19 | ИНЖ ДРВ | 20А (1,0 л) | Топливный инжектор |
| 20 | FI | 10А (1,0 л) | Топливный инжектор |
| 21 | H/L HI | 25A | Фара |
| 22 | H/L HI R | 15A | Фара (правая) |
| 23 | В/Д ВЫС Л | 15A | Фара (левая) |
| 24 | P/S | 60A | Усилитель руля |
