Предохранители и реле Suzuki SX4 (2006-2014)
Схемы относятся к указанным годам и вариантам Suzuki SX4 (2006-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Расположение предохранителей Suzuki SX4 2006-2014
Предохранители прикуривателя (розетки) в Suzuki SX4 Это предохранители №5 и №6 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

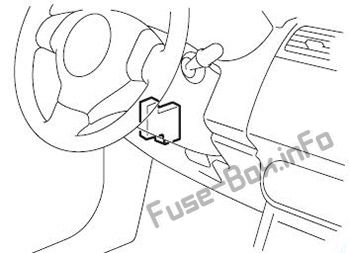

Расположение блока предохранителей
Он расположен под панелью приборов (со стороны водителя).

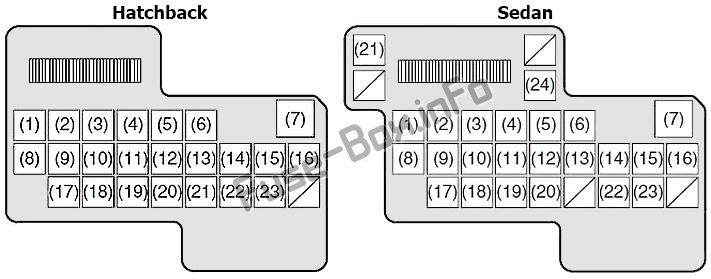

Схема блока предохранителей
| № | Amp | Слитная функция |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель |
| 2 | 15 | Катушка зажигания |
| 3 | 10 | Резервный свет |
| 4 | 10 | метр |
| 5 | 15 | Аксессуар |
| 6 | 15 | Аксессуар 2 |
| 7 | 30 | Электростеклоподъемник |
| 8 | 30 | щетка стеклоочистителя |
| 9 | 10 | ИГ1 СИГ |
| 10 | 15 | Воздушная подушка |
| 11 | 10 | Антиблокировочная тормозная система |
| 12 | 15 | Сузуки: полный привод Марути: Задний фонарь |
| 13 | 15 | Стоп-сигнал |
| 14 | 20 | Замок |
| 15 | 10 | ЭБУ (только дизель) |
| 16 | 10 | ST SIG |
| 17 | 15 | Подогрев сиденья |
| 18 | 10 | ИГ 2 СИГ |
| 19 | 10 | Задний свет |
| 20 | 15 | Dome |
| 21 | 30 | Задний обогреватель |
| 22 | 15 | Рог / Опасность |
| 23 | 15 | Аудио |
| 24 | 30 | Обогрев заднего стекла (седан) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

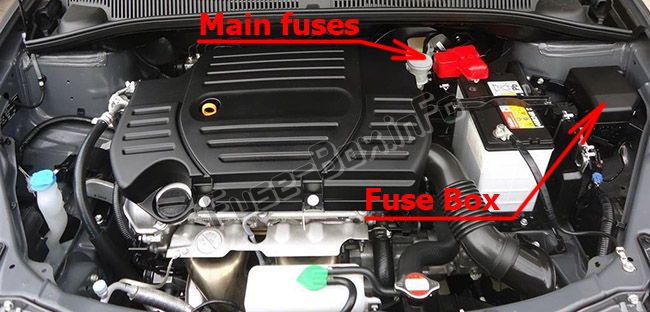

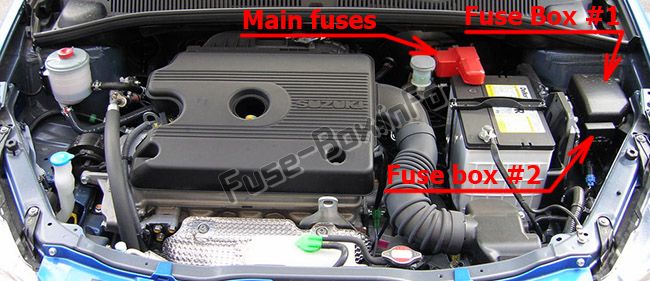

Расположение блока предохранителей
Бензин
Дизель

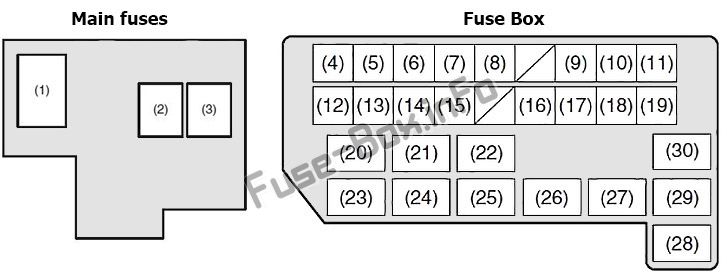

Схема блока предохранителей (бензин)
| № | Amp | Слитная функция |
|---|---|---|
| 1 | 80 | Вся электрическая нагрузка |
| 2 | 50 | Стеклоподъемники, Зажигание, Стеклоочиститель, Стартер |
| 3 | 50 | Задний фонарь, Обогрев заднего стекла, Замок двери, Аварийная сигнализация/Звуковой сигнал, Купол |
| 4 | - | Не используется |
| 5 | - | Не используется |
| 6 | 15 | Головной свет (правый) |
| 7 | 15 | Головной свет (левый) |
| 8 | 20 | Передняя противотуманная фара |
| 9 | - | Не используется |
| 10 | 40 | Модуль управления АБС |
| 11 | 30 | Вентилятор радиатора |
| 12 | 30 | Модуль управления АБС |
| 13 | 30 | Пусковой двигатель |
| 14 | 50 | Замок зажигания |
| 15 | 30 | Вентилятор |
| 16 | 20 | Воздушный компрессор |
| 17 | 15 | Дроссельный двигатель |
| 18 | 15 | Автоматическая коробка передач |
| 19 | 15 | Впрыск топлива |
| Реле | ||
| 20 | Реле автоматической коробки передач | |
| 21 | Реле воздушного компрессора | |
| 22 | Реле топливного насоса | |
| 23 | Реле вентилятора конденсатора | |
| 24 | Реле передних противотуманных фар | |
| 25 | Реле двигателя дроссельной заслонки | |
| 26 | ФИ ГЛАВНАЯ | |
| 27 | Реле пускового двигателя | |
| 28 | Реле вентилятора радиатора | |
| 29 | Реле вентилятора радиатора 2 | |
| 30 | Реле вентилятора радиатора 3 |

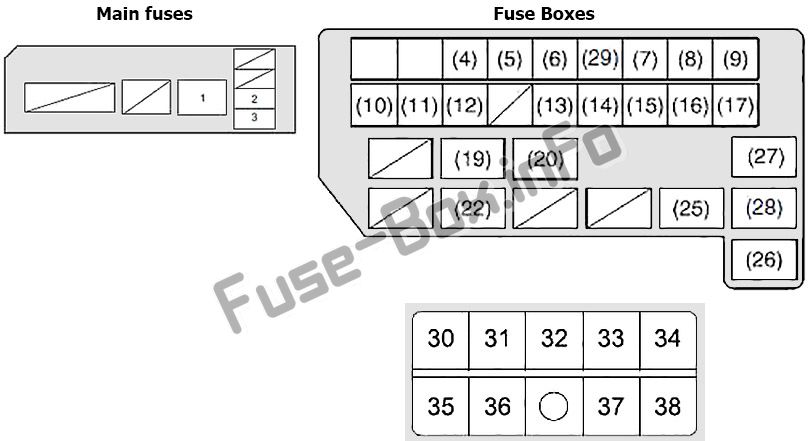

Схема блока предохранителей (дизель)
| № | Amp | Функция/компонент |
|---|---|---|
| 2 | 20 | FI |
| 3 | 10 | ИНЖ Видеорегистратор |
| 4 | 15 | Головной свет (правый) |
| 5 | 15 | Головной свет (левый) |
| 6 | 20 | Передняя противотуманная фара |
| 7 | 60 | Модуль управления усилителем руля |
| 8 | 40 | Модуль управления АБС |
| 0 | 30 | Вентилятор радиатора |
| 10 | 30 | Модуль управления АБС |
| 11 | 30 | Пусковой двигатель |
| 12 | 50 | Замок зажигания |
| 13 | 30 | Вентилятор |
| 14 | 10 | Воздушный компрессор |
| 15 | 20 | Топливный насос |
| 16 | 30 | CDSR |
| 17 | 30 | Впрыск топлива |
| 29 | 50 | IGN2 |
| 30 | 80 | Свеча накаливания |
| 31 | 30 | Подогреватель топлива |
| 32 | 140 | Main |
| 33 | 50 | Lamp |
| 34 | 30 | Sub Htr1 |
| 35 | 30 | Саб Хтр 3 |
| 36 | 30 | суб хтр 2 |
| 37 | - | +B2 |
| 38 | - | +B1 |
| Реле | ||
| 1 | FI Главное реле | |
| 18 | Не используется | |
| 19 | Реле воздушного компрессора | |
| 20 | Реле топливного насоса | |
| 21 | Не используется | |
| 22 | Реле передних противотуманных фар | |
| 23 | Не используется | |
| 24 | Не используется | |
| 25 | Реле пускового двигателя | |
| 26 | Реле вентилятора радиатора | |
| 27 | Реле вентилятора РДТР 3 | |
| 28 | Реле вентилятора 2 РДТР |
