Предохранители и реле Suzuki SX4 / S-Cross (2014-2017)
Схемы относятся к указанным годам и вариантам Suzuki SX4 / S-Cross (2014-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.
Расположение предохранителей Suzuki SX4/S-Cross 2014-2017
Предохранители прикуривателя (розетки) в Suzuki SX4/S-Cross Это предохранители № 9, № 15 и № 29 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

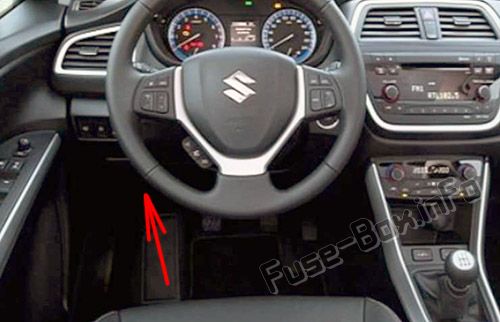

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (со стороны водителя).

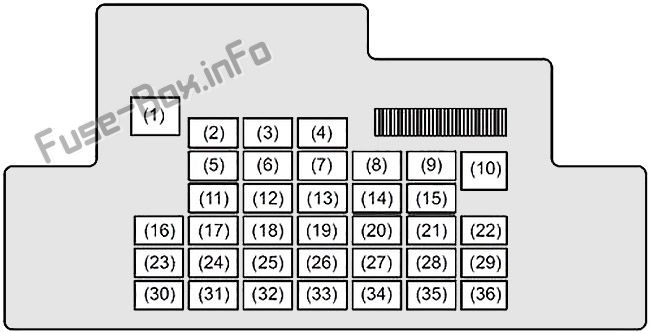

Схема блока предохранителей
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | - | Не используется |
| 2 | 20 | Таймер стеклоподъемника |
| 3 | 15 | Блокировка руля |
| 4 | 20 | Задний обогреватель |
| 5 | 20 | Люк на крыше |
| 6 | 10 | DRL |
| 7 | 10 | Зеркало с подогревом |
| 8 | 7.5 | Стартовый сигнал |
| 9 | 15 | Гнездо для принадлежностей 2 |
| 10 | 30 | Электростеклоподъемник |
| 11 | 10 | Опасность |
| 12 | 7.5 | BCM |
| 13 | 15 | Катушка зажигания |
| 14 | 10 | Модуль управления АБС |
| 15 | 15 | Розетка для аксессуаров |
| 16 | 10 | Контроллер A-STOP |
| 17 | 15 | Horn |
| 18 | 10 | Стоп-сигнал |
| 19 | 10 | Воздушная подушка |
| 20 | 10 | Резервный свет |
| 21 | 15 | Стеклоочиститель |
| 22 | 30 | Передний стеклоочиститель |
| 23 | 10 | Купольный свет |
| 24 | 15 | 4WD |
| 25 | 7.5 | Противотуманная фара |
| 26 | - | Не используется |
| 27 | 7.5 | Сигнал зажигания-1 |
| 28 | 15 | Радио 2 |
| 29 | 10 | Гнездо для принадлежностей 3 |
| 30 | 15 | Радио |
| 31 | 10 | Задний фонарь |
| 32 | 20 | D/L |
| 33 | 7.5 | Круиз-контроль |
| 34 | 10 | метр |
| 35 | 7.5 | Сигнал зажигания-2 |
| 36 | 20 | Подогрев сиденья |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

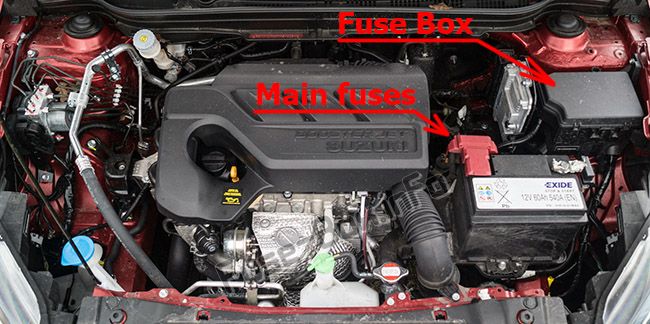

Расположение блока предохранителей

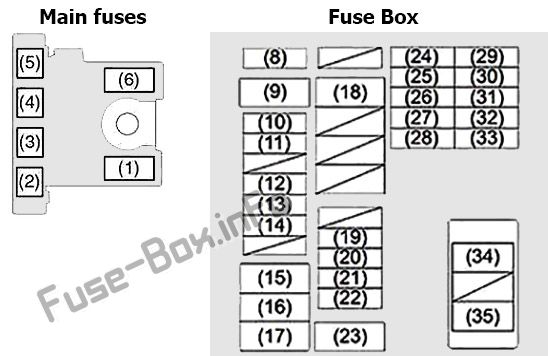

Схема блока предохранителей
| № | Amp | Функция/компонент |
|---|---|---|
| 1 | 60 | FL7 |
| 2 | 80 | FL6 |
| 3 | 100 | FL5 |
| 4 | 80 | FL4 |
| 5 | 100 | FL3 |
| 6 | 100 | FL2 |
| 7 | 120 | FL1 |
| 8 | 7.5 | Сигнал зажигания-1 2 (D16AA) |
| 9 | 30 | Вентилятор радиатора 2 |
| 10 | 20 | Передняя противотуманная фара |
| 11 | 7.5 | Фара 2 |
| 12 | 25 | Модуль управления АБС |
| 13 | 25 | Фара |
| 14 | 30 | Резервное копирование |
| 15 | 40 | Замок зажигания |
| 16 | 40 | АБС двигатель |
| 17 | 30 | Пусковой двигатель |
| 18 | 30 | Вентилятор радиатора |
| 19 | 30 | ФИ основной |
| 20 | 20 | Топливный насос |
| 21 | 10 | Воздушный компрессор |
| 22 | 7.5 | ЭБУ (D13A) |
| 23 | 30 | Вентилятор |
| 24 | 10 | ФИ 2 (Д13А) |
| 25 | 20 | ИНЖ ДРВ (D13A) |
| 26 | 7.5 | Стартовый сигнал |
| 27 | 15 | Фара (левая) |
| 28 | 15 | Фара высокая (левая) |
| 29 | 7.5 | ФИ 2 (D16AA) |
| 30 | 20 | ИНЖ ДРВ (D16AA) |
| 31 | 15 | ФИ 3 (D16AA) |
| 32 | 15 | Фара (правая) |
| 33 | 15 | Фара высокая (правая) |
| 34 | 50 | Выключатель зажигания 2 |
| 35 | 50 | Батарея |
