Предохранители и реле Suzuki XL7 (2006-2009)

Схемы относятся к указанным годам и вариантам Suzuki XL7 (2006-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Suzuki.

Расположение предохранителей Suzuki XL7 2006-2009 гг.

Расположение предохранителей Suzuki XL7 2006-2009 гг.

Блок предохранителей в салоне

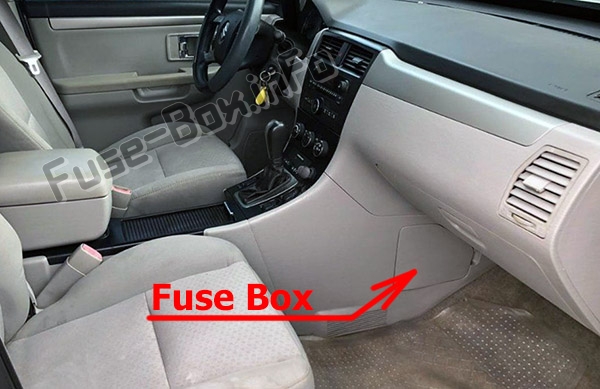

Расположение блока предохранителей

Блок предохранителей находится за крышкой на центральной консоли со стороны пассажира.Расположение блока предохранителей

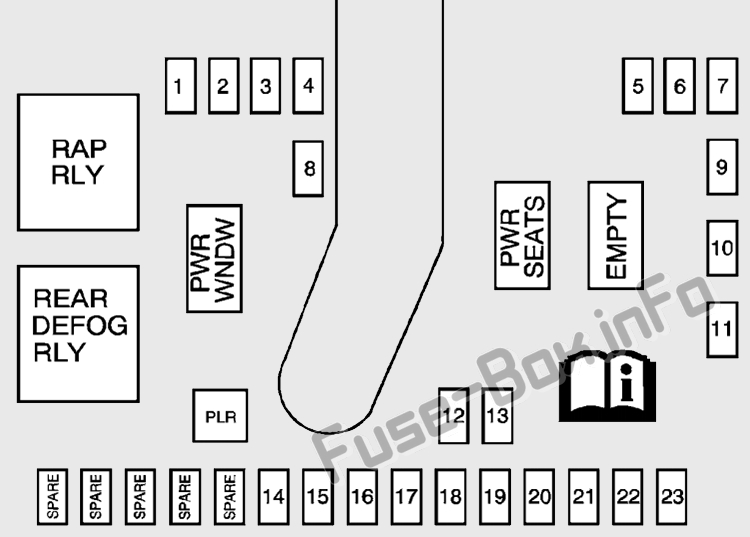

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в салоне
№Описание
1Люк на крыше
2Развлекательная программа для пассажиров задних сидений
3Задний стеклоочиститель
4Задняя дверь
5Подушки безопасности
6Сиденья с подогревом
7Сигнал поворота со стороны водителя
8Дверные замки
9Модуль автоматического обнаружения присутствия
10Зеркала с электроприводом
11Боковой указатель поворота со стороны пассажира
12Усилитель
13Подсветка рулевого колеса
14Информационно-развлекательная система
15Система климат-контроля;
Дистанционный исполнительный механизм
16Вентиляция канистры
17Радио
18Кластер
19Выключатель зажигания
20Модуль управления кузовом
21Не используется
22Центральный высокорасположенный стоп-сигнал;
Диммер
23Внутреннее освещение
ЗАПАСНОЙЗапасные предохранители
PLRСъемник предохранителей
Автоматические выключатели
PWR WNDWЭлектрические стеклоподъемники
СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМСиденья с электроприводом
ПУСТОЙПустой
Реле
РЭП РЛИСохраненное вспомогательное силовое реле
ЗАДНЯЯ ЗАГЛУШКАРеле заднего обогревателя

Блок предохранителей в моторном отсеке

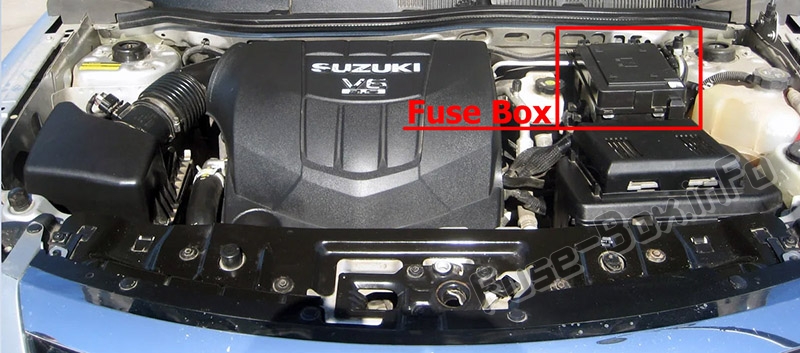

Расположение блока предохранителей

Расположение блока предохранителей

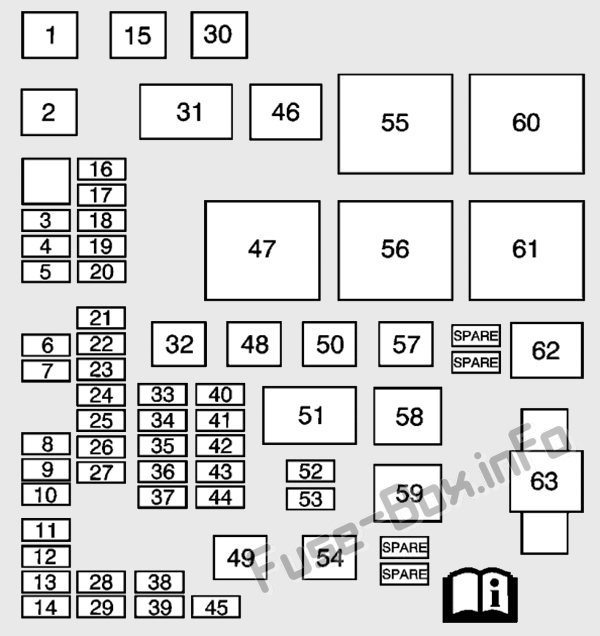

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке
№Описание
1Охлаждающий вентилятор 2
2Охлаждающий вентилятор 1
3Вспомогательная мощность
4Задний климат-контроль
5Запасной
6Запасной
7Антиблокировочная тормозная система
8Муфта кондиционера
9Ближний свет со стороны водителя
10Дневной ходовой огонь 2
11Дальний свет со стороны пассажира
12Парковочный фонарь со стороны пассажира
13Horn
14Парковочный фонарь со стороны водителя
15Стартер
16электронное управление дроссельной заслонкой;
Модуль управления двигателем
17Излучающее устройство 1
18Даже катушки, форсунки
19Нечетные катушки, форсунки
20Излучающее устройство 2
21Запасной
22Модуль управления силовым агрегатом, зажигание
23Передача инфекции
24Датчик массы воздушного потока
25Дисплей подушки безопасности
26Запасной
27Стоп-сигнал
28Ближний свет со стороны пассажира
29Дальний свет со стороны водителя
30Основной аккумулятор 3
32Запасной
33Модуль управления двигателем, аккумулятор
34Модуль управления коробкой передач, аккумулятор
35Лампа трейлерного парка
36Передний стеклоочиститель
37стоп-сигнал прицепа со стороны водителя;
Сигнал поворота
38Запасной
39Топливный насос
40Задняя розетка для аксессуаров
41Полный привод
42Регулируемое управление напряжением
43стоп-сигнал прицепа со стороны пассажира;
Сигнал поворота
44Запасной
45Передний, задний омыватель
48Задний обогреватель
49Электродвигатель антиблокировочной тормозной системы
50Основной аккумулятор 2
52Дневные ходовые огни
53Противотуманные фары
54Вентилятор системы климат-контроля
57Основной аккумулятор 1
63Электроусилитель руля
Реле
31Зажигание Основное
46Муфта компрессора кондиционера
47Силовой агрегат
51Запасной
55Крэнк
56Вентилятор 1
58стоп-сигнал прицепа со стороны пассажира;
Сигнал поворота
59стоп-сигнал прицепа со стороны водителя;
Сигнал поворота
60Вентилятор 3
61Вентилятор 2
62Топливный насос
