Предохранители и реле Tesla Model S (2013-2016)
Схемы относятся к указанным годам и вариантам Tesla Model S (2013-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Tesla.
Расположение предохранителей Tesla Model S 2013-2016 гг.
Предохранители прикуривателя (розетки) в Tesla Model S предохранители №35 (розетка 12В) и №58 (2015-2016: розетка 12В) в блоке предохранителей №2.
Оглавление

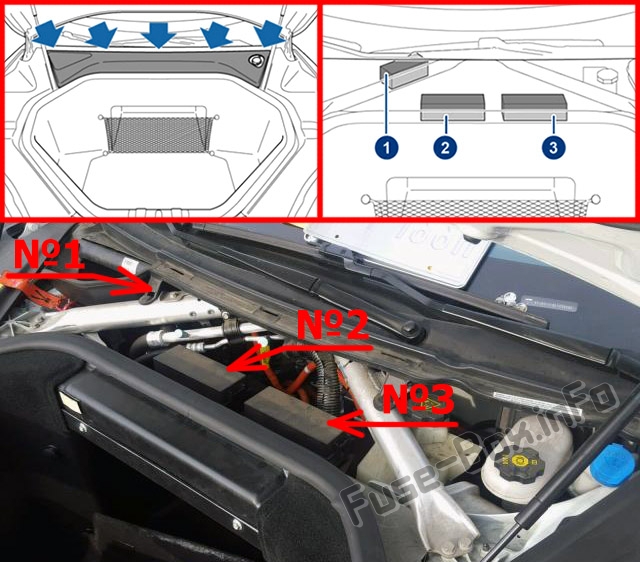

Расположение блока предохранителей
Три блока предохранителей расположены за панелью обслуживания в передней части багажника. Чтобы снять панель обслуживания, потяните задний край панели обслуживания вверх, чтобы освободить пять зажимов, и потяните панель обслуживания в сторону ветрового стекла, чтобы снять ее.
Если Model S оснащен опцией для холодного климата, дополнительный блок предохранителей №4 находится под обивкой со стороны водителя.
Схемы блока предохранителей
2013, 2014

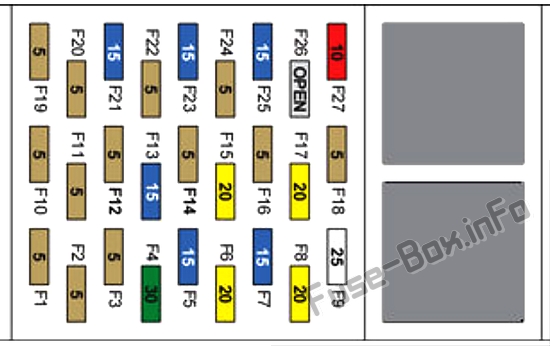

Блок предохранителей №1
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5 A | Дополнительный датчик, радио, USB-концентратор |
| 2 | 5 A | Система регулировки угла наклона фар (только для автомобилей с пружинной подвеской ЕС/Китая) |
| 3 | 5 A | Косметические огни, зеркало заднего вида |
| 4 | 30 A | Подогреватели задних сидений (опция для холодной погоды) |
| 5 | 15 A | Обогрев сидений (водительское) |
| 6 | 20 A | Базовый аудиоусилитель |
| 7 | 15 A | Обогрев сиденья (сиденье переднего пассажира) |
| 8 | 20 A | Аудиоусилитель премиум-класса |
| 9 | 25 A | Люк на крыше |
| 10 | 5 A | Ограничители пассивной безопасности |
| 11 | 5 A | Переключатели на рулевом колесе |
| 12 | 5 A | Датчик режима движения и скорости рыскания (стабилизация/контроль тяги) |
| 13 | 15 A | Парк дворников |
| 14 | 5 A | Приводной инвертор |
| 15 | 20 A | Электрический стояночный тормоз |
| 16 | 5 A | Датчики парковки |
| 17 | 20 A | Электрический стояночный тормоз |
| 18 | 5 A | Не используется |
| 19 | 5 A | Автомобильный датчик HVAC |
| 20 | 5 A | Логика отопителя салона |
| 21 | 15 A | Насос охлаждающей жидкости 1 |
| 22 | 5 A | Впускные приводы |
| 23 | 15 A | Насос охлаждающей жидкости 2 |
| 24 | 5 A | Климат-контроль салона |
| 25 | 15 A | Насос охлаждающей жидкости 3 |
| 26 | - | Не используется |
| 27 | 10 A | Терморегулятор |

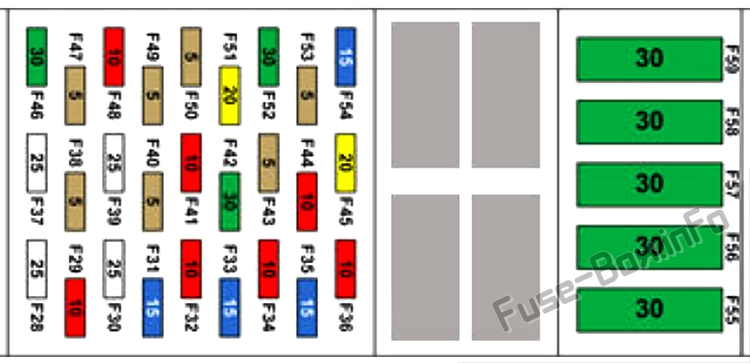

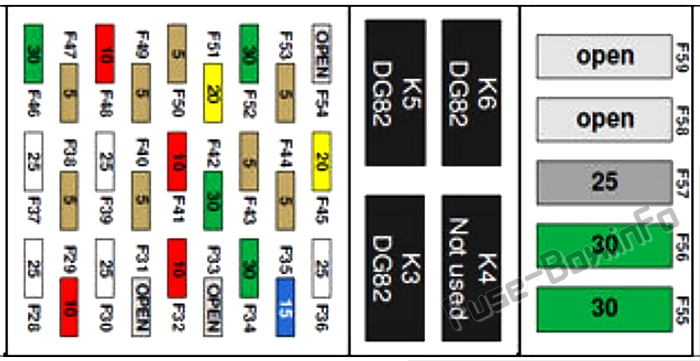

Блок предохранителей №2
| № | Номинал, Ампер | Описание |
|---|---|---|
| 28 | 25 A | Электродвигатель стеклоподъемника (правый задний) |
| 29 | 10 A | Мощность контактора |
| 30 | 25 A | Электродвигатель стеклоподъемника (правый передний) |
| 31 | - | Не используется |
| 32 | 10 A | Дверные ручки (правая сторона) |
| 33 | - | Не используется |
| 34 | 30 A | Подогрев заднего центрального сиденья, защита от обледенения омывателя/стеклоочистителя (опция для холодной погоды) |
| 35 | 15 A | розетка 12В |
| 36 | 25 A | Пневматическая подвеска |
| 37 | 25 A | Электродвигатель стеклоподъемника (левый задний) |
| 38 | 5 A | Память водительского сиденья. |
| 39 | 25 A | Электродвигатель стеклоподъемника (левый передний) |
| 40 | 5 A | Ручки задних дверей |
| 41 | 10 A | Дверные ручки (левая сторона) |
| 42 | 30 A | Задняя дверь с электроприводом |
| 43 | 5 A | Пермь. датчик мощности, выключатель тормоза |
| 44 | 5 A | Зарядное устройство (зарядный порт) |
| 45 | 20 A | Пассивный вход (рожки) |
| 46 | 30 A | Органы управления телом (группа 2) |
| 47 | 5 A | Освещение перчаточного ящика |
| 48 | 10 A | Органы управления телом (группа 1) |
| 49 | 5 A | Приборная доска |
| 50 | 5 A | Сирена, датчик проникновения/наклона (только для Европы) |
| 51 | 20 A | Сенсорный экран |
| 52 | 30 A | Обогрев заднего стекла |
| 53 | 5 A | Система управления батареями |
| 54 | - | Не используется |
| 55 | 30 A | Левое переднее сиденье с электроприводом |
| 56 | 30 A | Правое переднее сиденье с электроприводом |
| 57 | 25 A | Салонный вентилятор |
| 58 | - | Не используется |
| 59 | - | Не используется |

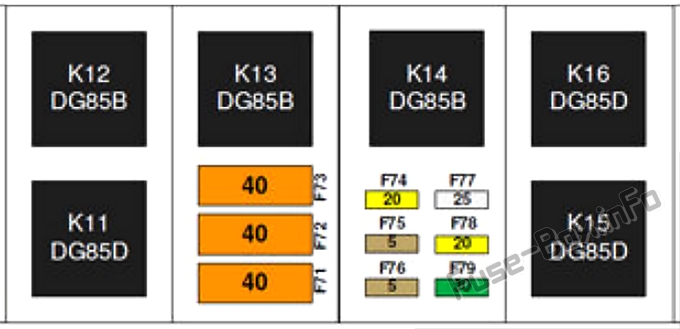

Блок предохранителей №3
| № | Номинал, Ампер | Описание |
|---|---|---|
| 71 | 40 A | Вентилятор конденсатора (левый) |
| 72 | 40 A | Вентилятор конденсатора (справа) |
| 73 | 40 A | Вакуумный насос |
| 74 | 20 A | Приводная рейка 12 В (кабина) |
| 75 | 5 A | Усилитель руля |
| 76 | 5 A | ABS |
| 77 | 25 A | Контроль стабильности |
| 78 | 20 A | Фары - дальний/ближний свет |
| 79 | 30 A | Свет - экстерьер/интерьер |

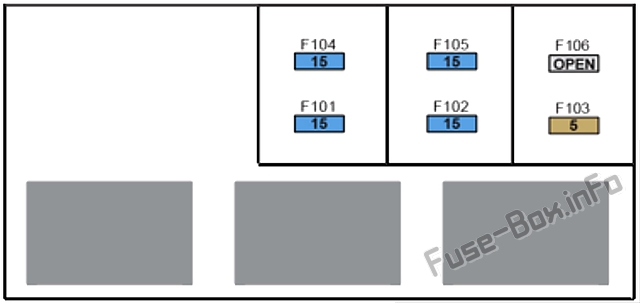

Блок предохранителей №4
| № | Номинал, Ампер | Описание |
|---|---|---|
| 101 | 15 A | Обогрев заднего левого сиденья |
| 102 | 15 A | Обогрев заднего правого сиденья |
| 103 | 5 A | Управление подогревом среднего заднего сиденья |
| 104 | 15 A | Подогрев среднего заднего сиденья |
| 105 | 15 A | Стеклоочиститель антиобледенитель |
| 106 | - | Не используется |
2015, 2016

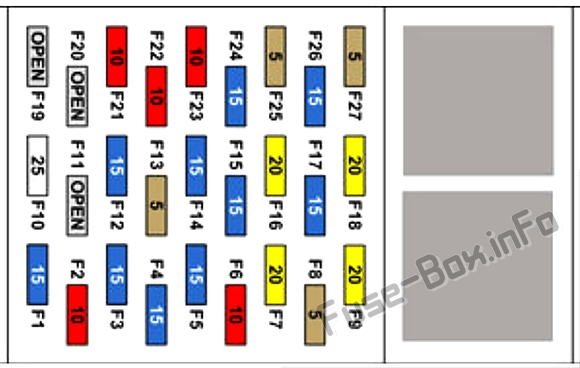

Блок предохранителей №1
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15 A | Дворник Парк |
| 2 | 10 A | Выравнивание фар, косметическое освещение |
| 3 | 15 A | Подогрев сиденья, второй ряд справа |
| 4 | 15 A | Обогреватель сидений второго ряда посередине |
| 5 | 15 A | Подогрев сиденья (водительское сиденье) |
| 6 | 10 A | Не используется |
| 7 | 20 A | Электронный стояночный тормоз (резервный) |
| 8 | 5 A | Колонка модуля рулевого управления |
| 9 | 20 A | Базовая аудиосистема |
| 10 | 25 A | Панорамный люк |
| 11 | - | Не используется |
| 12 | 15 A | Подогрев сиденья, второй ряд слева |
| 13 | 5 A | Функции ОВиК кабины |
| 14 | 15 A | Подогрев сиденья, первый ряд слева |
| 15 | 15 A | Не используется |
| 16 | 20 A | Электронный стояночный тормоз (основной) |
| 17 | 15 A | Насос охлаждающей жидкости 2 |
| 18 | 20 A | Аудиоусилитель премиум-класса |
| 19 | - | Не используется |
| 20 | - | Не используется |
| 21 | 15 A | Помощь при парковке |
| 22 | 5 A | Элементы управления тепловой системой (основное питание) |
| 23 | 15 A | Не используется |
| 24 | 5 A | Насос охлаждающей жидкости 3 |
| 25 | 15 A | Приводной инвертор |
| 26 | 15 A | Насос охлаждающей жидкости 1 |
| 27 | 10 A | Модуль управления SRS (сиденья и системы безопасности) |
Блок предохранителей №2
| № | Номинал, Ампер | Описание |
|---|---|---|
| 28 | 25 A | Электродвигатель стеклоподъемника (правый задний) |
| 29 | 10 A | Контактор Мощность |
| 30 | 25 A | Электродвигатель стеклоподъемника (правый передний) |
| 31 | 15 A | Передняя камера/активная безопасность |
| 32 | 10 A | Дверные органы управления (правая сторона) |
| 33 | 15 A | Не используется |
| 34 | 10 A | Защита от запотевания передней камеры |
| 35 | 15 A | Розетка 12 В |
| 36 | 10 A | Пневматическая подвеска |
| 37 | 25 A | Электродвигатель стеклоподъемника (слева сзади) |
| 38 | 5 A | Память сиденья водителя |
| 39 | 25 A | Электродвигатель стеклоподъемника (левый передний) |
| 40 | 5 A | Ручки задних дверей |
| 41 | 10 A | Дверные органы управления (левая сторона) |
| 42 | 30 A | Задняя дверь с электроприводом |
| 43 | 5 A | Пермь. Датчик мощности, тормозной выключатель |
| 44 | 10 A | Зарядное устройство (зарядный порт) |
| 45 | 20 A | Пассивный вход (валторны) |
| 46 | 30 A | Органы управления телом (группа 2) |
| 47 | 5 A | Освещение перчаточного ящика, OBD-II |
| 48 | 10 A | Органы управления телом (группа 1) |
| 49 | 5 A | Приборная доска |
| 50 | 5 A | Сирена, датчик проникновения/наклона (только для Европы) |
| 51 | 20 A | Сенсорный экран |
| 52 | 30 A | Обогрев заднего стекла |
| 53 | 5 A | Система управления батареями |
| 54 | 15 A | Стеклоочиститель |
| 55 | 30 A | Левое переднее сиденье с электроприводом |
| 56 | 30 A | Правое переднее сиденье с электроприводом |
| 57 | 30 A | Салонный вентилятор |
| 58 | 30 A | Розетка 12 В / камера переднего обзора |
| 59 | 30 A | ОВиК2 Мощность |

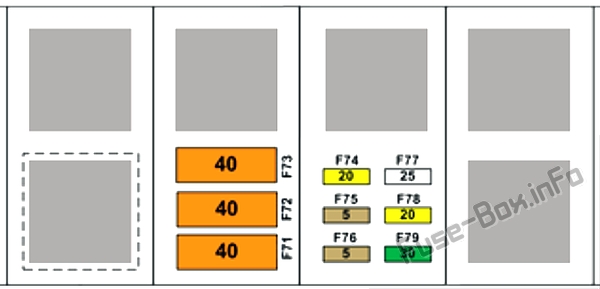

Блок предохранителей №3
| № | Номинал, Ампер | Описание |
|---|---|---|
| 71 | 40 A | Вентилятор конденсатора (слева) |
| 72 | 40 A | Вентилятор конденсатора (справа) |
| 73 | 40 A | Вакуумный насос |
| 74 | 20 A | 2015: Приводная рейка 12 В (кабина) 2016: Ключ включен |
| 75 | 5 A | Передний привод |
| 76 | 5 A | Чувство зажигания |
| 77 | 25 A | Контроль стабильности |
| 78 | 20 A | Фары (дальний и ближний свет) |
| 79 | 30 A | Свет (внешний и внутренний) |
