Предохранители и реле Tesla Model X 2015-2018

Схемы относятся к указанным годам и вариантам Tesla Model X 2015-2018. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Tesla.



Электрошоковый перекресток роскоши Тесла Модель X доступна по адресу:2015 к настоящему. В этой статье вы найдете схему блока предохранителей Модель X Tesla 2015, 2016, 2017 и 2018, информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).

Схема предохранителей Tesla Model X (2015-2018)

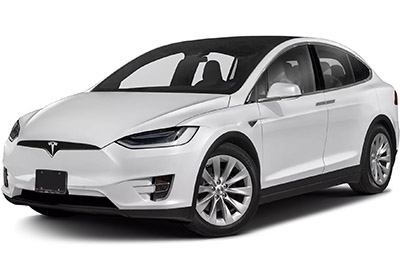

Tesla Model X (2015-2018)

Внутренние блок предохранителей

Расположение блока предохранителей

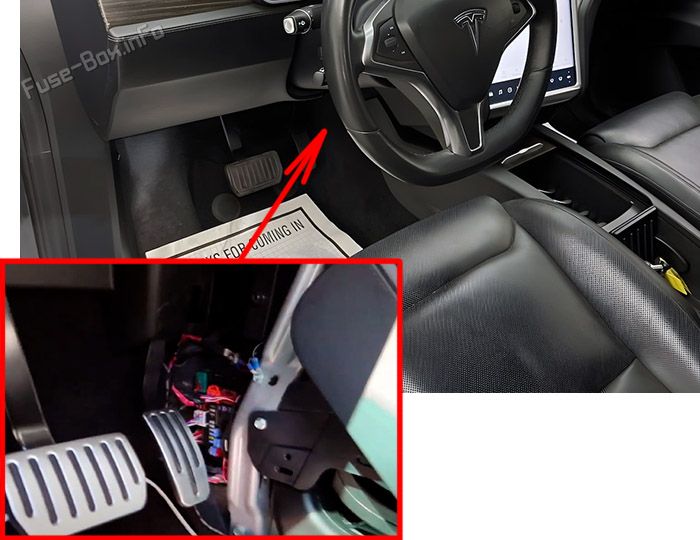

Взрыватели расположены в центральной консоли за обрезкой.Расположение предохранителей in the passenger compartment: Tesla Model X (2015-2021)

Схема блока предохранителей

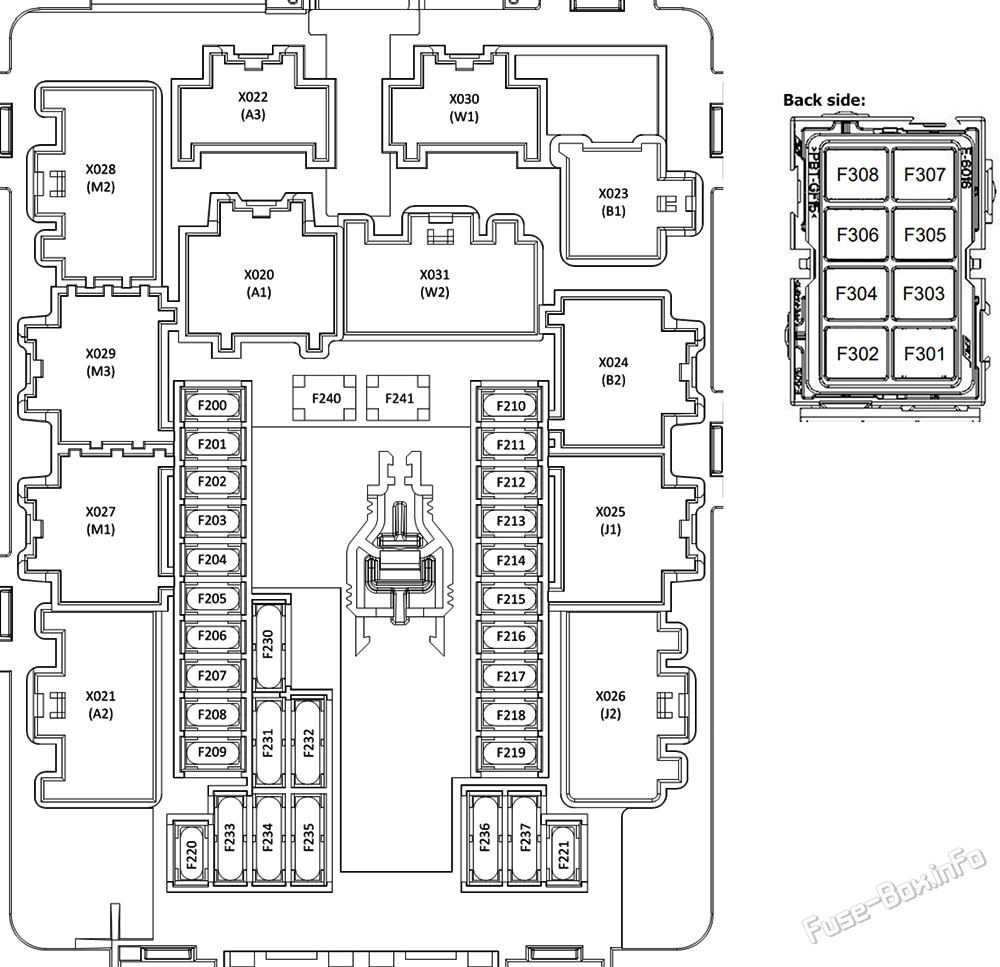

Interior fuse box diagram: Tesla Model X (2015, 2016, 2017, 2018)

Определение предохранителей внутри блок предохранителей
№АмпыФункция
F200MICRO2 5AПамять положения сиденья
F201MICRO2 25AЭлектродвигатель стеклоподъёмника,LR
F202MICRO2 15A12В выходное отверстие, заднее
F203MICRO2 20Aне используется
F204MICRO2 25AЭлектродвигатель стеклоподъёмника,RF
F205MICRO2 25AЭлектродвигатель стеклоподъёмника,LF
F206MICRO2 25AРегулятор центрального органа - Регулировка рулевой колонки
F207MICRO2 15AUSB Центр/центральный консоль
F208MICRO2 20A12В Выпуск, центр Консоле
F209MICRO2 15AЭБУ камеры заднего вида
F210MICRO2 30AЭлектропривод подъёмной двери
F211MICRO2 25AЭлектродвигатель стеклоподъёмника,RR
F212MICRO2 20AЭлектрический стояночный тормоз - начальная
F213MICRO2 20AЭлектрический стояночный тормоз - средняя
F214MICRO2 20Aне используется
F215MICRO2 10AОбогрев рулевого колеса
F216MICRO2 25AОрганы управления задних органов
F217MICRO2 20AПремиальный усилитель звука
F218MICRO2 20AОсновной аудиоусилитель
F219MICRO2 5AДиагностический разъём
F220MICRO2 5A4.9.3 Выключатель торможения
F221MICRO2 5AСистема управления аккумуляторной батареей
F230MICRO3 15AТретья строка USB (резерв)
F231MICRO3 15Aне используется
F232MICRO3 15AНагреватель слева от переднего сиденья
F233MICRO3 15AЗамок передней левой двери и защёлка правой двери
F234MICRO3 15AКонтроль за левой задней дверью
F235MICRO3 10AЦентр отображения систем зарядки
F236MICRO3-5ASCCM, iBouster IGN ACC Чувство. Зеркало заднего вида. Радио.TPMS
F237MICRO3 5AКластер приборов iBoostre
F240JCASE M 25AМашины для сидения, правая сторона
F241JCASE M 25AМашины для сидения с левой стороны
Аукс блок предохранителей с задней стороны:
F301JCASE 60AПриводы для приведения в действие левой задней двери
F302JCASE 60AПриводы-приводы задних дверей
F303JCASE 60AПриводы-приводы задних дверей
F304JCASE 60AПриводы для приведения в действие левой задней двери
F305JCASE 30AПитание сидений второго ряда, левая
F306JCASE 30AПитание сидений второго ряда, среднее
F307JCASE 30AПитание сидений второго ряда, правая
F308JCASE 30AТормозная мощность прицепа

Передняя часть блок предохранителей

Расположение блока предохранителей

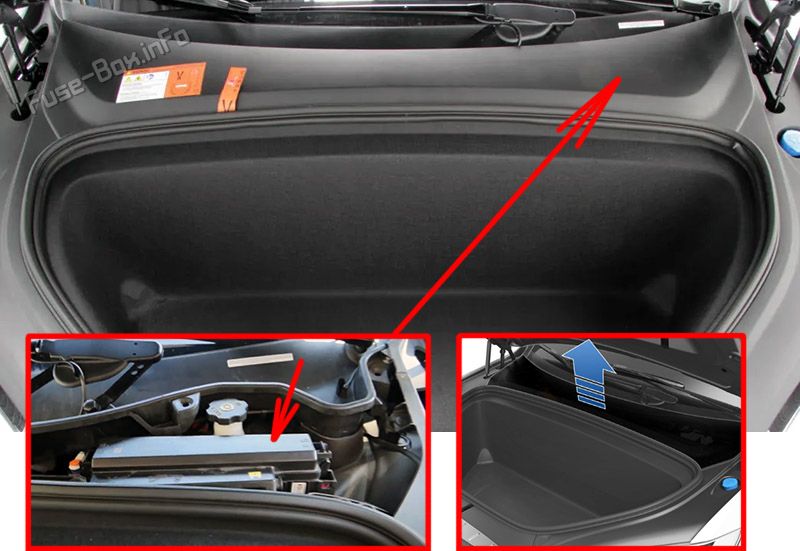

- Это не так.блок предохранителей находится под стойкой в переднем стволе. Удалите панель доступа, вытянув ее вверх, чтобы выпустить клипы, которые держат ее на месте.Расположение предохранителей in the front trunk: Tesla Model X (2015-2021)

Схема блока предохранителей

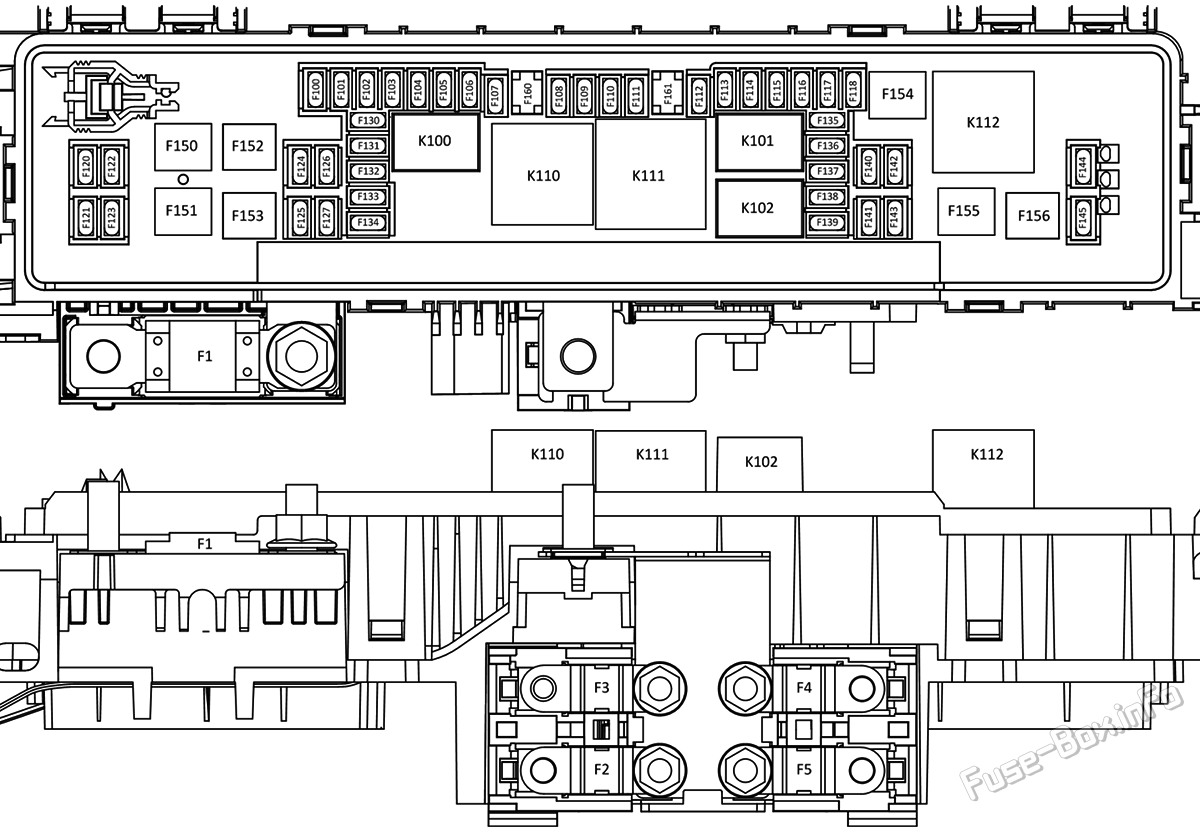

Frunk fuse box diagram: Tesla Model X (2015, 2016, 2017, 2018)

Определение предохранителей в ручной части блок предохранителей
№АмпыФункция
F1MEGA 250ADCDC мощность
F2MIDI 80A6.7.7 Мощность рулевого управления
F3-не используется
F4MIDI 125AКабина BEC (блок предохранителей)
F5MIDI 200AAUX BEC (блок предохранителей)
F100MICRO2 5AСирен и датчик интрузиона
F101MICRO2 15AКамера в направлении вперед
F102-не используется
F103MICRO2 25AABS- вентили
F104MICRO2 5A12В Монитор аккумуляторов
F105MICRO2 15AОгни прицепа
F106-не используется
F107MICRO2 5AИнвертер, сзади
F108MICRO2 5AIGN Чувство
F109MICRO2 10A
F110MICRO2 5AСистема подушки безопасности
F111MICRO2 20AРегулятор тормозов прицепа (контролер предоставлен клиентом)
F112MICRO2 5AКонтроль за климатом в кабинах, фронт/ионизатор
F113MICRO2 10AКабин Теплоприбор, задний датчик климата, датчик качества воздуха
F114MICRO2 10AРегулятор термического оборудования, обогреватель, впуск, клапан холодильника
F115-не используется
F116MICRO2 10Aне используется
F117MICRO2 10AПодвеска воздуха
F118MICRO2 25AВетровое стекло
F120MICRO2 30AВторой ряд сидений: запасная мощность - наклон
F121MICRO2 5A-
F122MICRO2 15AНасос 3 (охлаждающий) PT1)
F123MICRO2 15AНасос 2 (охлаждающий) BA1)
F124MICRO2 10A" Waper De-ice " (функция) TBD)
F125MICRO2 10AМощность связи
F126-не используется
F130MICRO2 15AПередний радиолокатор
F131MICRO2 15AIGN- соединитель прицепа
F132MICRO2 5AИнвертер, вперед
F133-не используется
F134MICRO2 20AФара, правая
F135-не используется
F136MICRO2 15AНасос 4 (охлажденный) PT2)
F137MICRO2 15AНасос 1 (охлаждающий) BA1)
F138MICRO2 30AЗадняя раздевающая сетка
F139MICRO2 15AЗвуковой сигнала
F140-не используется
F141-не используется
F142-не используется
F143MICRO2 20AКонтролер Центрального органа
F144MICRO2 20AФара слева
F145MICRO2 15AКонтролер передней части кузова
F150JCASE LP 25AПривод, привод, привод, привод, привод, привод с левой передней двери
F151JCASE LP 50AABS- Мотор
F152JCASE LP 25AЗадняя каюта
F153-не используется
F154JCASE LP 40AКомпрессор пневмоподвески
F155JCASE LP 60AВентилятор
F156JCASE LP 40AiBoocter/Torsupive
F160JCASE LP 30AКабина Блоуэр, передняя
F161JCASE M 25AПривод, привод, привод, привод, привод
Релей:
K100MICRO280Кабина Головоловка, задняя
K101MICRO280HVAC Группа 1 (вторая группа) F114, F136, F137)
K102MICRO280Задняя раздевающая сетка
K110ISOIGN/ Мощность привода (F107-F110, F130-F132)
K111ISOHVAC (F112, F113, F160)
K112ISOКомпрессор пневмоподвески
