В этой статье вы найдете схему блока предохранителей Toyota bZ4X / bZ 2023, 2024, 2025 и 2026, информацию о расположении предохранителей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).

Схема предохранителей Toyota bZ4X 2023-2026

Toyota bZ4X / bZ (2023-2026)

Блок предохранителей в салоне

Расположение блока предохранителей

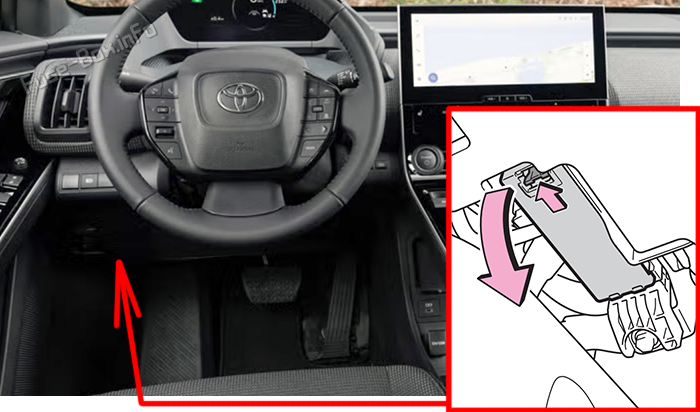

Взрывозащитный щиток расположен под левой боковой приборной панелью. Снимите крышку с доступа.Расположение предохранителей in the passenger compartment: Toyota bZ4X / bZ (2023-2026)

Схема блока предохранителей

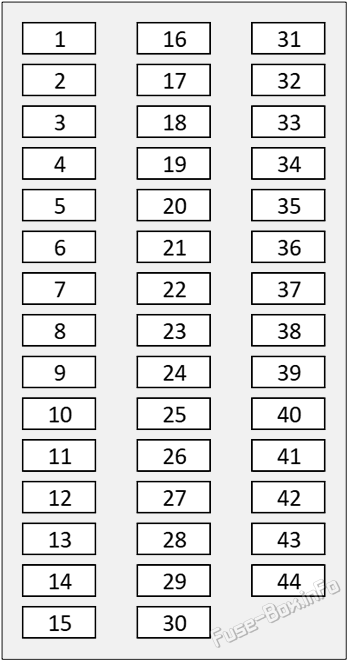

Блок предохранителей в приборной панели diagram: Toyota bZ4X / bZ (2023-2026)

Определение предохранителей в приборной панели
№АмпыИмяОписание
F25A+BA NO.2+BA NO.2
F330ADOOR R/RЗадняя правая дверь
F430ADOOR R/LЗадняя левая дверь
F610ADOOR BACKDOOR BACK
F77.5AOBDБортовая диагностика
F830ADOOR F/RПравая передняя дверь
F930ADOOR F/LЗамок передней левой двери
F1030AD/LСистема замка дверей
F1110AECU-DCC NO.24.3.1 Блок управления двигателем
F125AECU-DCC NO.14.3.1 Блок управления двигателем
F1310AECU-DCC NO.34.3.1 Блок управления двигателем
F1415AHAZАварийная световая сигнализация
F1610ATAILЗадние габаритные огни
F1710APANELОгни на панели приборов
F1810AECU-IGR NO.24.3.1 Блок управления двигателем
F205AEPS-IGRЭлектроусилитель рулевого управления
F2110AECU-IGR NO.14.3.1 Блок управления двигателем
F2210AA/BAG-IGRПодушки безопасности
F2310AECU-IGR NO.34.3.1 Блок управления двигателем
F2410AECU-B NO.14.3.1 Блок управления двигателем
F2510AECU-B NO.24.3.1 Блок управления двигателем
F2610ASTOPСтоп-сигналы
F2710AECU-ACC4.3.1 Блок управления двигателем
F2815ASTRG LOCK6.11.9 Замок рулевого управления
F297.5AAM2Система запуска
F3010ADCMМодуль передачи данных (телематическая система)
F3310AECU-IGR NO.54.3.1 Блок управления двигателем
F3415ASTRG HTRПодогрев рулевого колеса
F3530AAMP NO.1Аудиосистема
F375AMETER-IGRКомбинация приборов
F3815AP/OUTLET NO.1Прикуриватель / розетка 12 В
F3910ADOMEСвет и внутренний свет
F4025ADOOR DBL/LДвойное запирание дверей
F417.5AUSB NO.1USB зарядное устройство
F427.5AUSB NO.2USB зарядное устройство
F4315AS/HTR F/LОбогреватель переднего сиденья
F4415AS/HTR F/RОбогреватель сиденья

Спереди блок предохранителей

Расположение блока предохранителей

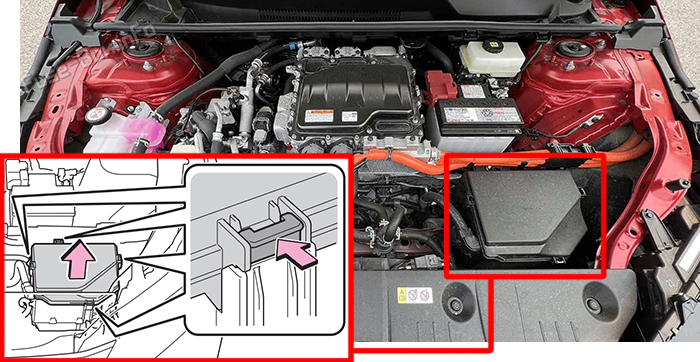

Засунь в закладку и сними крышку.Расположение предохранителей in the front compartment: Toyota bZ4X / bZ (2023-2026)

Схема блока предохранителей

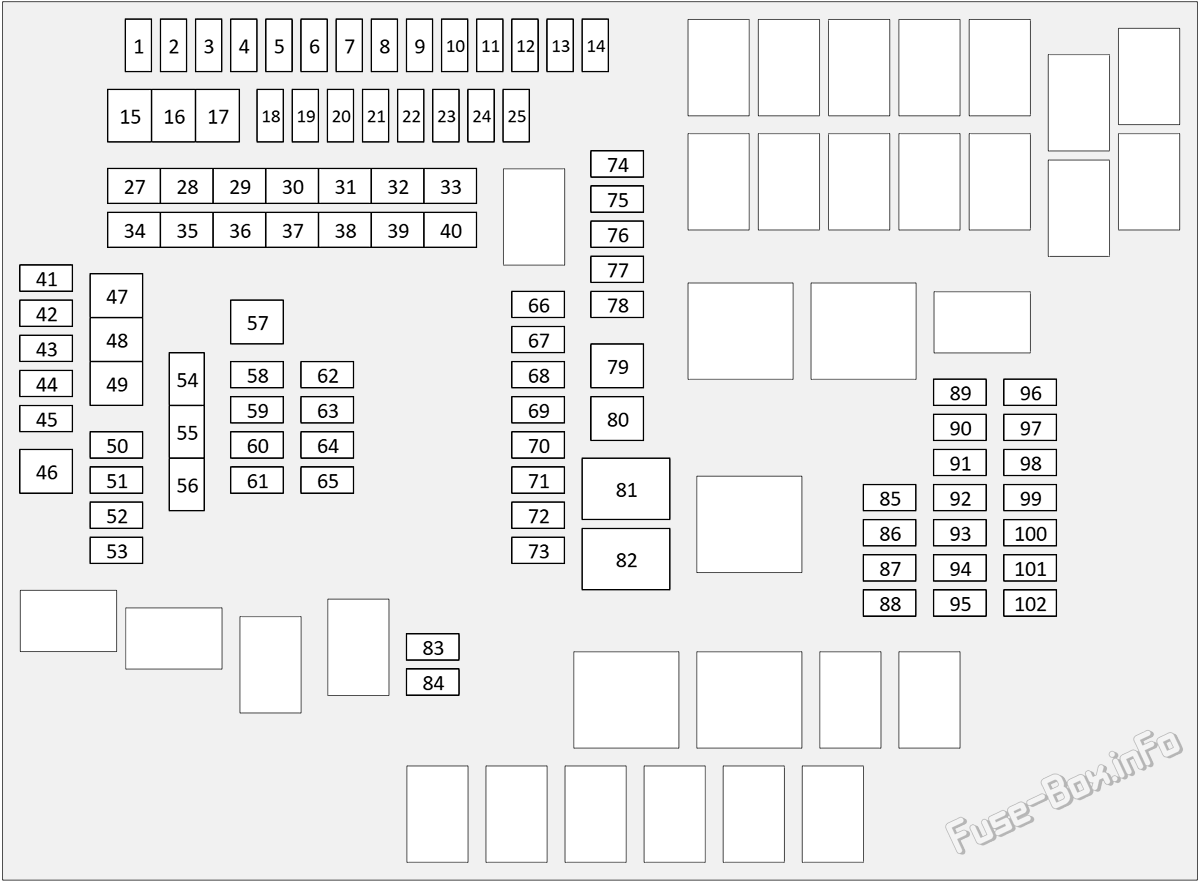

Подкапотный блок предохранителей diagram: Toyota bZ4X / bZ (2023-2026)

6.7.5 Определение расположения предохранителей в переднем отсеке
№АмпыОписание
F17.5AAM2 NO.2
F210AECU-B NO.5
F310AECU-B NO.4
F510AHORN
F610ACAPACITOR
F710AFR OIL PMP
F127.5ABATT-S NO.2
F135ABATT-S NO.1
F1550ABATT HTR NO.2
F1630AIGCT-IG NO.1
F1730AABS NO.2
F1830AIGP-MAIN NO.1
F1930AWIPER
F2015AINV W/P NO.2
F2110ARR OIL PMP
F2220ARADIO
F2310APCU RR
F2430AD/C CUT
F26150ADC/DC
F2730AIGCT-SCENE
F2840AABS MTR
F2950AABS NO.1
F3080AINP STD NO.3
F3130AABS MAIN
F3250ABATT HTR NO.1
F3340ASTD PINO.1
F3540AAMD
F3660AHWD NO.1
F3860AHWD NO.2
F4115AACC MAIN
F4210APLUG LOCK
F437.5AP CON MAIN
F4630APBD
F4730AA/C-MAIN
F4830AP CON MTR
F4950AHTR
F5010AFAN NO.2
F5110AA/C NO.1
F5210AA/C NO.2
F5315AHTR W/PMP
F5480AINP STD NO.1
F5580AFAN NO.1
F56100AINP STD NO.2
F5830ATOWING-ALT
F6115ADEICER
F6410AECU-DC/DC
F6610AECU-B NO.6
F677.5ASIREN
F6930ATOWING-B
F7230AIGP-MAIN NO.2
F7415AS/HTR R/R
F7515AS/HTR R/L
F7930AH-LP CLN
F8610APCU FR
F8710AIGCT NO.4
F887.5AG/SHUTTER
F897.5AUSB NO.4
F907.5AUSB NO.3
F917.5AIGCT NO.5
F927.5AINV W/P NO.1
F937.5AIGCT NO.3
F947.5AIGCT NO.1
F957.5AIGCT NO.2
F9620AWASHER
F977.5AECU-IGP NO.1
F9910AECU-IGP NO.2
