Предохранители и реле Toyota Yaris Hybrid / Echo Hybrid (XP130, 2012-2017)

Схемы относятся к указанным годам и вариантам Toyota Yaris Hybrid / Echo Hybrid (XP130, 2012-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Toyota Yaris Hybrid / Echo Hybrid 2012-2017

Расположение предохранителей Toyota Yaris Hybrid / Echo Hybrid 2012-2017

Предохранитель прикуривателя (розетки) в Toyota Yaris Hybrid / Echo Hybrid Это предохранитель №15 «CIG» в блоке предохранителей панели приборов.

Блок предохранителей в салоне

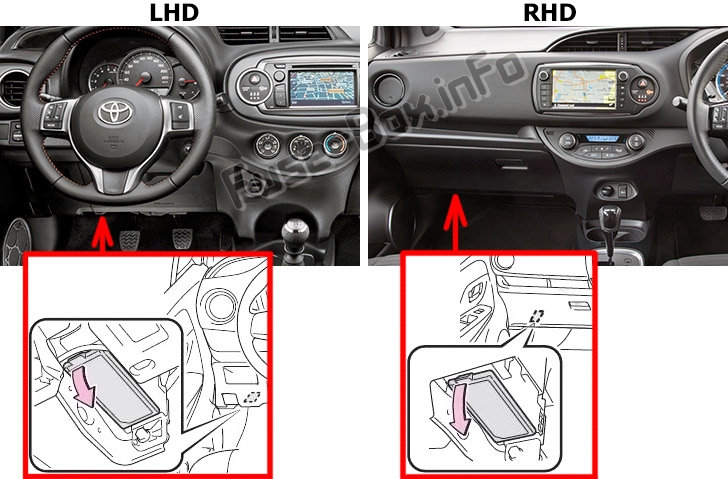

Расположение блока предохранителей

Блок предохранителей находится под панелью приборов (слева), за крышкой.

Расположение блока предохранителей

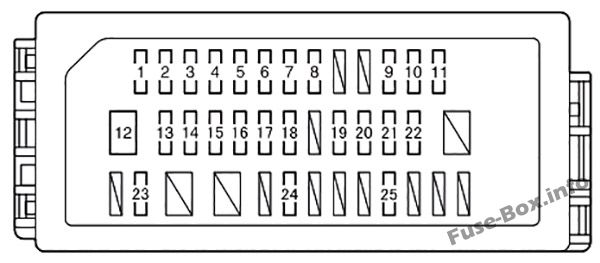

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№NameАмперСхема
1ХВОСТ №210Передние габаритные огни, задние фонари, подсветка номерного знака
2ПАНЕЛЬ5Подсветка приборной панели, ручка регулировки уровня фар, приборная панель и счетчики
3ДВЕРЬ П/П20Электрические стеклоподъемники
4ДВЕРЬ Р20Электрические стеклоподъемники
5ЭБУ-ИГ №15Обогрев заднего стекла, главный ЭБУ кузова, тормозная система, система контроля устойчивости автомобиля, система управления блокировкой переключения передач, аудиосистема, стеклоочистители
6ЭБУ-ИГ №25Электроусилитель руля
7A/C7,5Система кондиционирования воздуха
8ИЗМЕРЯТЬ10Фонари заднего хода, система управления блокировкой переключения передач, напоминания о непристегнутых ремнях безопасности на задних сиденьях, внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, гибридная трансмиссия, аудиосистема, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, датчик дождя
9ШАЙБА15Стеклоочистители и омыватели лобового стекла
10ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ20Стеклоочистители и омыватели лобового стекла
11СТЕКЛООЧИСТИТЕЛЬ ЗАДН.15Стеклоочиститель заднего стекла
12P/W30Электрические стеклоподъемники
13ДВЕРЬ П/Л20Электрические стеклоподъемники
14DOOR20Электрические стеклоподъемники
15CIG15Розетки
16ACC5Главный ЭБУ кузова, наружные зеркала заднего вида, аудиосистема, система «стоп-старт», система управления блокировкой переключения передач
17D/L25Система дверных замков с электроприводом
18OBD7,5Бортовая система диагностики
19ВОГ РР7,5Задний противотуманный фонарь, датчик и счетчики
20STOP7,5Стартерная система, система управления блокировкой переключения передач, тормозная система, стоп-сигналы, высокорасположенный стоп-сигнал
21AM17,5Нет цепи
22ТУМАН FR7,5Передние противотуманные фары, датчики и счетчики
23Д-Д/Л25Д-Д/Л
24ОТТЕНОК25—
25S-HTR15Подогрев сидений

Блок предохранителей в моторном отсеке №1

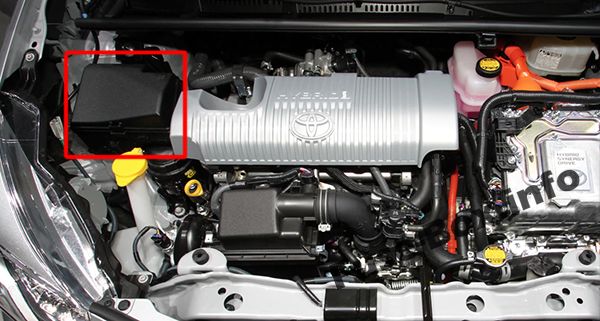

Расположение блока предохранителей

Расположение блока предохранителей

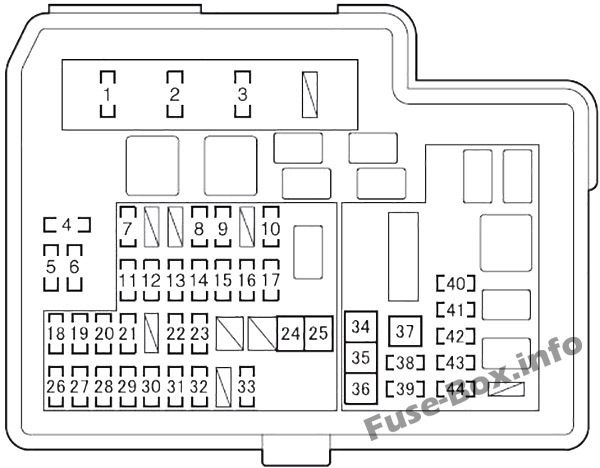

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке Блок предохранителей №1
№NameАмперСхема
1ЭФИ ГЛАВНАЯ20Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, EFI NO.2
2HORN10Horn
3IG210IG2 №2, СЧЕТЧИК, ЗАЖИГАНИЕ
4ЗАПАСНОЙ5Запасной предохранитель
5ЗАПАСНОЙ7,5Запасной предохранитель
6ЗАПАСНОЙ30Запасной предохранитель
7EFI NO.210Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
8H-LP RH-LO10Правая фара (ближний свет)
9H-LP LH-LO10Левая фара (ближний свет), ручная регулировка угла наклона фар
10ПРОТИВОТУМАННЫЙ ФР №27,5Передние противотуманные фары
11IG2 NO.210Интеллектуальная система входа и запуска, система запуска с кнопки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, система блокировки рулевого управления, стоп-сигналы
12DOME15Аудиосистема, главный ЭБУ кузова, персональные фары, подсветка пространства для ног
13ЭБУ-Б №15Главный ЭБУ кузова, интеллектуальная система входа и запуска
14МЕТР7,5Датчик и метры
15IGN15Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
16H-LP RH-HI5Правая фара (дальний свет)
17H-LP LH-HI5Левая фара (дальний свет), приборная панель и счетчики
18Д/Л №225Замок двери с электроприводом
19HAZ10Аварийные мигалки
20ETCS10Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
21АБС №120Тормозная система
22ENG W/PMP30Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
23H-LP- ГЛАВНЫЙ20H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI
24АБС МТР №130Тормозная система
25P/I50EFI-ГЛАВНЫЙ, СИГНАЛ, IG2
26ЭБУ-Б №25Система кондиционирования воздуха, манометр и счетчики, интеллектуальная система входа и запуска, система запуска с кнопки
27AM27,5Стартовая система
28DRL7,5Дневные ходовые огни
29СИЛЬНЫЙ ЗАМОК20Стартовая система
30АБС №27,5Тормозная система
31AMP15Аудио система
32IGCT- ГЛАВНЫЙ30IGCT №2, IGCT №3, IGCT №4, PCU, ВЕНТИЛЯТОР БАТТ
33D/C РЕЗКА30КУПОЛ, ЭБУ-Б №1
34ПТК ХТР №130Нет цепи
35ПТК ХТР №230Нет цепи
36FAN30Электрический вентилятор охлаждения
37ПТК ХТР №330Нет цепи
38DEF25МИР HTR, обогрев заднего стекла
39МИР ХТР10Небольшой обогреватель заднего вида снаружи
40БАТТ ВЕНТИЛЯТОР10Вентилятор охлаждения аккумулятора
41ИГКТ №210Гибридная система
42ИГКТ №410Гибридная система
43PCU10Гибридная система
44ИГКТ №310Гибридная система

Блок предохранителей в моторном отсеке №2

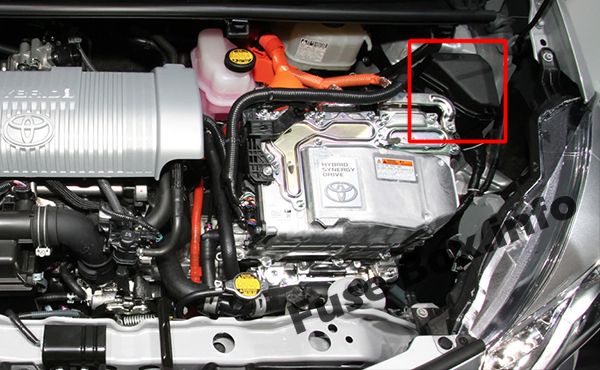

Расположение блока предохранителей

Расположение блока предохранителей

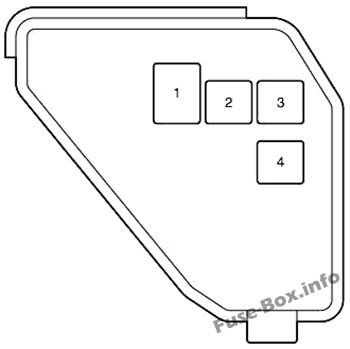

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке Блок предохранителей №2
№NameАмперСхема
1постоянный/постоянный ток100Гибридная система
2АБС МТР №230Тормозная система
3HTR40Система кондиционирования воздуха
4EPS50Электроусилитель руля
