Предохранители и реле Toyota Yaris / Echo / Vitz (XP130/XP150, 2011-2018)

Схемы относятся к указанным годам и вариантам Toyota Yaris / Echo / Vitz (XP130/XP150, 2011-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Toyota Yaris/Echo/Vitz 2011-2018

Предохранитель прикуривателя (розетки) в Toyota Yaris/Echo/Vitz это предохранитель №23 "CIG" в блоке предохранителей приборной панели.

Оглавление

Обзор салона

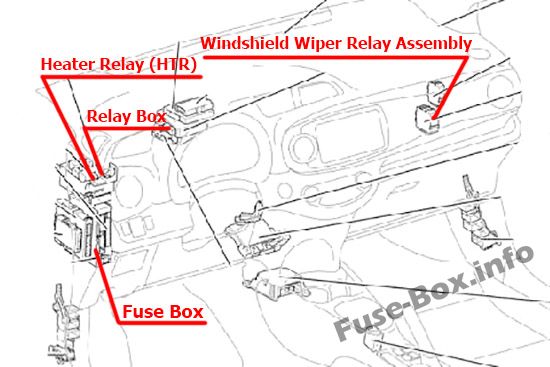

Автомобили с левым рулем Обзор салона

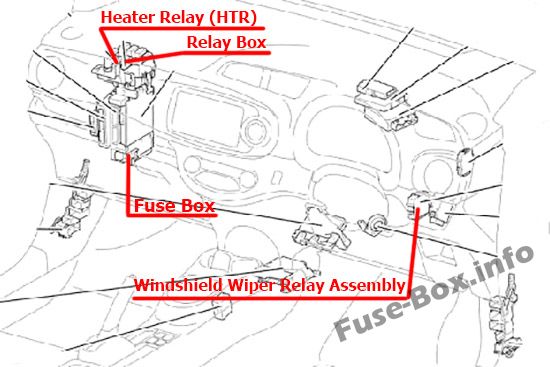

Автомобили с правым рулем Обзор салона

Блок предохранителей в салоне

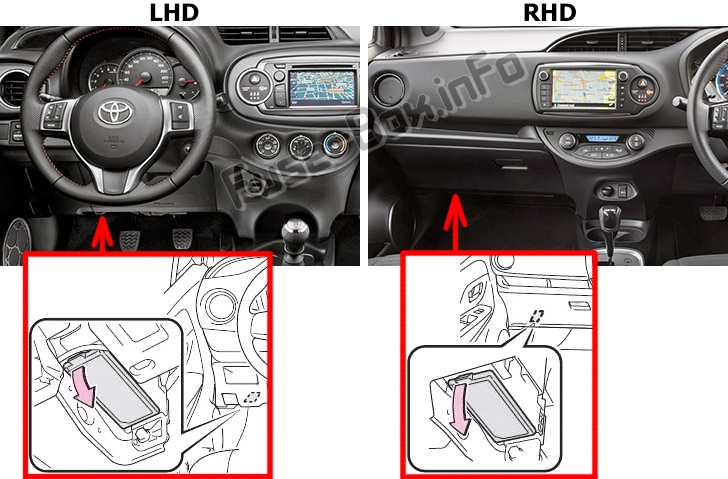

Расположение блока предохранителей

Блок предохранителей находится под панелью приборов (слева), за крышкой. Расположение блока предохранителей

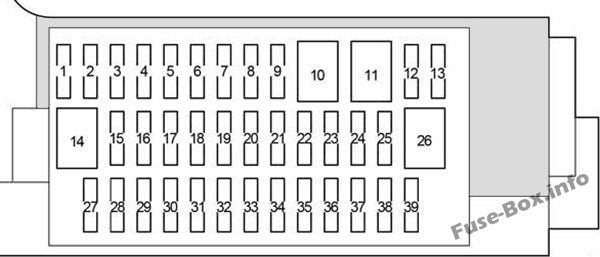

Схема блока предохранителей

Назначение предохранителей в салоне

№	Name	Amp	Схема
1	-	-	-
2	-	-	-
3	-	-	-
4	S-HTR	15	Подогрев сиденья
5	-	-	-
6	-	-	-
7	ЭБУ-Б №3	7.5	Зеркало с дистанционным управлением (с автоматически складывающимся зеркалом)
8	-	-	-
9	-	-	-
10	-	-	-
11	-	-	-
12	Д-Д/Л	25	Двойная блокировка
13	-	-	-
14	-	-	-
15	ТУМАН FR	15	до января 2013 г.: передние противотуманные фары. с янв. 2013 (TMCmade): Передние противотуманные фары (TMC - Toyota Motor Corporation)
15	ТУМАН FR	7.5	с янв. 2013 (TMMFmade): Передние противотуманные фары (TMMF - Toyota Motor Manufacturing France)
16	AM1	7.5	Система запуска, выключатель двигателя
17	STOP	7.5	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля, стоп-сигналы, высокий стоп-сигнал
18	ВОГ РР	7.5	Задние противотуманные фары
19	-	-	-
20	OBD	7.5	Бортовая система диагностики
21	D/L	25	Система дверных замков с электроприводом, главный ЭБУ кузова
22	ACC	5	Главный ЭБУ кузова, наружные зеркала заднего вида, аудиосистема, система управления блокировкой переключения передач
23	CIG	15	Розетки
24	DOOR	20	Электрические стеклоподъемники
25	ДВЕРЬ П/Л	20	Электрические стеклоподъемники
26	P/W	30	Электрические стеклоподъемники
27	СТЕКЛООЧИСТИТЕЛЬ ЗАДН.	15	Стеклоочиститель заднего стекла
28	ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	20	Стеклоочиститель
29	ШАЙБА	15	Омыватель ветрового стекла
30	-	-	-
31	-	-	-
32	ИЗМЕРЯТЬ	10	Фонари заднего хода, система управления блокировкой переключения передач, аудиосистема, система зарядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33	A/C	7.5	Система кондиционирования, обогреватель заднего стекла, обогреватель наружных зеркал заднего вида
34	ЭБУ-ИГ №2	5	Система контроля устойчивости автомобиля
35	ЭБУ-ИГ №1	5	Электрический вентилятор охлаждения, обогреватель заднего стекла, система контроля устойчивости автомобиля, система рулевого управления с электроусилителем, главный ЭБУ кузова, беспроводная система дистанционного управления, система предупреждения о давлении в шинах
36	ДВЕРЬ Р	20	Электрические стеклоподъемники
37	ДВЕРЬ П/П	20	Электрические стеклоподъемники
38	ПАНЕЛЬ	5	Приборы и счетчики, подсветка панели приборов, подсветка переключателей
39	ХВОСТ №2	10	Габаритные огни, задние фонари, подсветка номерного знака, боковые габаритные огни

Релейная коробка

№	Реле
R1	КУПОЛ ВЫРЕЗА
R2	до июля. 2014: Передние противотуманные фары (ДЛЯ ПРОТИВОТУМАННЫХ) с мая 2015 г.: (СТП)

Блоки предохранителей в моторном отсеке

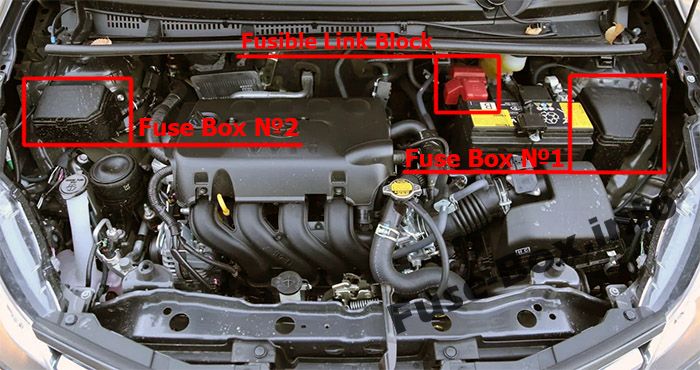

Расположение блока предохранителей

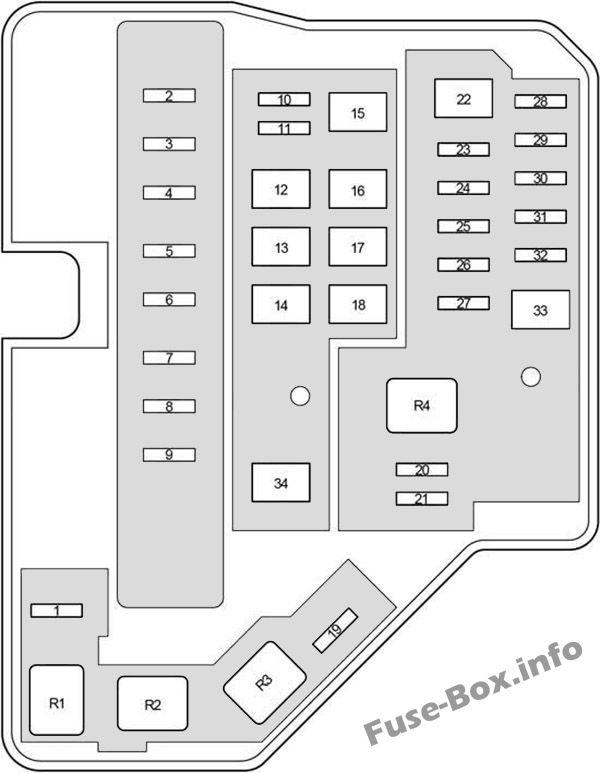

Блок предохранителей №1 Схема

Назначение предохранителей и реле в моторном отсеке Блок предохранителей №1

№	Name	Amp	Схема
1	ID/UP	7.5	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
2	ЭФИ ГЛАВНАЯ	20	Бензин: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
2	ГЛАВНАЯ	30	Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
3	EFI NO.3	7.5	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
4	HORN	10	Horn
5	EFI NO.2	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
6	IG2	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности, стоп-сигналы, система классификации пассажиров на переднем сиденье
7	IGN	15	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
8	MET	7.5	Манометры и счетчики
9	-	-	-
10	ПТК ХТР №3	30	с июля 2014 г. (TMMF): нагреватель PTC (TMMF - Toyota Motor Manufacturing France)
11	PWR HTR	25	до июля 2014 г. (TMMF): нагреватель PTC (TMMF - Toyota Motor Manufacturing France)
11	ПТК ХТР №2	30	с июля 2014 г. (TMMF): нагреватель PTC (TMMF - Toyota Motor Manufacturing France)
12	EPS	50	Электроусилитель руля
13	АБС №2	30	Антиблокировочная система тормозов, система контроля устойчивости автомобиля
14	DEF	30	Обогрев заднего стекла, обогрев наружных зеркал заднего вида
15	HTR	40	Система кондиционирования воздуха
16	ПТК ХТР №1	50	TMMF: нагреватель PTC (TMMF - Toyota Motor Manufacturing France)
16	H-LP CLN	30
17	ВЕНТИЛЯТОР РДИ	30	Электрический вентилятор охлаждения
18	АБС №1	50	Антиблокировочная система тормозов, система контроля устойчивости автомобиля
19	МИР-ХТР	10	Обогрев зеркал, обогрев заднего стекла, круиз-контроль, вариатор и индикатор переключения передач, управление двигателем
20	ЭБУ-Б №1	5	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, главный ЭБУ кузова
21	DOME	15	Освещение салона, индивидуальное освещение, аудиосистема, система курсовой устойчивости
22	BBC	40	Зарядка (1NR-FE), система «стоп-старт»
23	ST	30	Система запуска
24	AMP	15	TMMF: Аудиосистема, навигационная система, система помощи при парковке (монитор заднего вида) (TMMF - Toyota Motor Manufacturing France)
25	Д/Л №2	25	до июля 2014 г.: двойная блокировка
24	PWR HTR	25	до июля 2014 г. (TMMF): Электрический обогреватель (TMMF — Toyota Motor Manufacturing France)
26	DCC	30	КУПОЛ, ЭБУ-В №1, ЭБУ-В №2
27	ЗАМОК СТР.	20	до июля 2014 г. (TMMF): Устройство открывания задней двери, система иммобилайзера двигателя, система входа и запуска, запуск двигателя, блокировка рулевого управления, беспроводное управление дверным замком (TMMF - Toyota Motor Manufacturing France)
28	ETCS	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
29	HAZ	10	Указатели поворота, аварийные мигалки
30	AM2	7.5	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система запуска
31	ЭБУ-Б №2	5	Датчики и счетчики, беспроводная система дистанционного управления, система предупреждения о давлении в шинах, система классификации пассажиров на переднем сиденье
32	АЛЬТ-С	7.5	Система зарядки
33	R/I	50	ЭФИ ГЛАВНАЯ, EFI № 2, EFI № 3, IG2, IGN, MET, HORN
34	PTC	80	Обогреватель PTC, обогреватели наружных зеркал заднего вида

Реле
R1			Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2)
R2			Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1)
R3			Обогрев заднего стекла (DEF)
R4			Стартер (СТ)

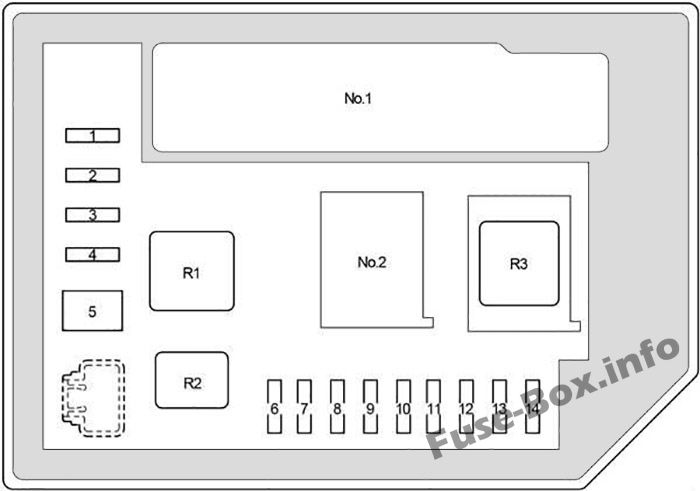

Блок предохранителей №2 Схема

Назначение предохранителей и реле в моторном отсеке Блок предохранителей №2

№	Name	Amp	Схема
1	СТ №2	20	Круиз-контроль (1NR-FE), вариатор и индикатор переключения передач (1NR-FE), управление двигателем (1NR-FE), запуск
2	DRL	7.5	Система дневных ходовых огней
2	ЕС-ДРЛ	15	Система дневных ходовых огней
3	РЭК №4	10	Вентилятор охлаждения, круиз-контроль (1ND-TV), управление двигателем (1ND-TV)
3	S-РОГ	10	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
4	ГЛАВНАЯ	7.5	до июля 2014 г.: Кондиционер (кроме автоматического кондиционера), автоматическое управление светом, регулировка уровня света фар, система автоматического отключения света
4	ГЛАВНАЯ	20	с июля 2014: Кондиционер (кроме автоматического кондиционера), автоматическая регулировка света, фар, регулировка уровня света фар, система автоматического выключения света
5	MMT	50	Многорежимная механическая коробка передач
6	H-LP RH HI	10	Правая фара (дальний свет)
7	H-LP LH HI	10	Левая фара (дальний свет), датчики и счетчики
8	H-LP RH LO	10	Правая фара (ближний свет)
9	H-LP LH LO	10	Левая фара (ближний свет), передние противотуманные фары
10	-	-	-
11	-	-	-
12	-	-	-
13	-	-	-
14	-	-	-

Реле
R1			до июля 2014 г.: Диммер (DIM) с июля 2014: нагреватель PTC (PTC HTR NO.l)
R2			Система дневных ходовых огней (DRL/S-РОГ)
R3			Фары (H-LP) Фары (H-LP/US-DRL)

№1:

До июля 2014 г. Блок предохранителей №2 Схема

№	Реле
R1	Реле интеграции

С июля 2014 г. Блок предохранителей №2 Схема

№	Реле
R1	РЭК №2
R2	ПТК ХТР №2
R3	ПТК ХТР №3
R4	СТ №2

№2:

Блок предохранителей №2 Схема

№	Реле
R1	-
R2	перед Ют. 2014: (O/P MTR (с системой "стоп-старт")) из Ют. 2014: Диммер (DIM (Прожекторная фара))

Блок предохранителей №2 Схема

№	Реле
R1	до июля 2014 г.: Многорежимная механическая коробка передач (MMT) из Ют. 2014: Диммер (DIM)

Блок плавких вставок

Бензин Блок плавких вставок

Дизель Блок плавких вставок

№	Name	Amp	Схема
1	СВЕЧЕНИЕ DC/DC	80	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
2	MAIN	80	"BBC", "ST", "AMP", "Д/Л №2", "DCC", "ЗАМОК СТР.", "МИР-ХТР", "ETCS", "HAZ", "AM2", "ALT -S", "R/I", "DRL" "ЕС-ДРЛ", "S-РОГ", "ГЛАВНАЯ", "H-LP RH HI", "H-LP LH HI", "H -LP RH LO", предохранители "H-LP LH LO"
3	ALT	120	"ID/UP", "EPS", "ABS №2", "DEF", "PTC", "HTR", "H-LP CLN", "ВЕНТИЛЯТОР РДИ", "ABS №1", "ХВОСТ" № 2», «ПАНЕЛЬ», «ДВЕРЬ П/П», «ДВЕРЬ П», «БЛОК IG № 1», «Блок IG № 2», «Кондиционер», «ДАТЧИК», « ШАЙБА", "СТЕКЛОТЕЧИТЕЛЬ", "СТЕКЛОТЕЧИТЕЛЬ ЗАДНИЙ", "P/W", "ДВЕРЬ П/Л", "ДВЕРЬ", "CIG", "ACC", "D/L", "OBD", "СТОП" , предохранители "АМ1", "ФОГ ФР"
