Предохранители и реле Toyota Yaris / Vitz / Belta (XP90, 2005-2013)
Схемы относятся к указанным годам и вариантам Toyota Yaris / Vitz / Belta (XP90, 2005-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Yaris/Vitz/Belta 2005-2013 гг.
Предохранитель прикуривателя (розетки) в Toyota Yaris/Vitz/Belta Это предохранитель №8 «CIG» в блоке предохранителей панели приборов.
Оглавление
Обзор салона
Обзор салона

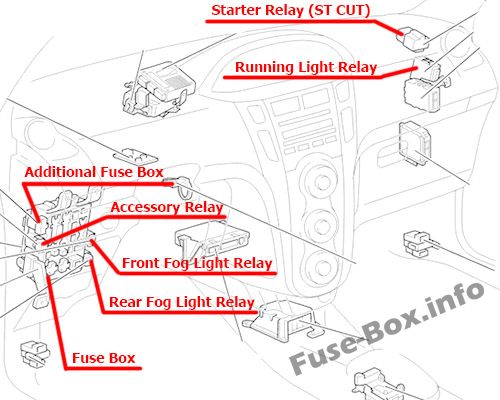

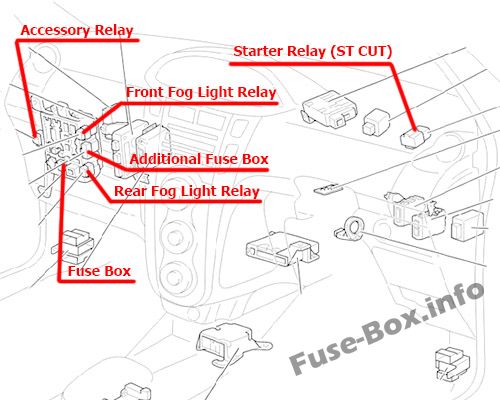

Хэтчбек
Автомобили с левым рулем
Автомобили с правым рулем

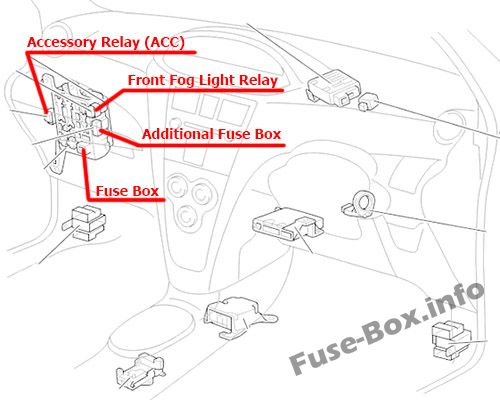

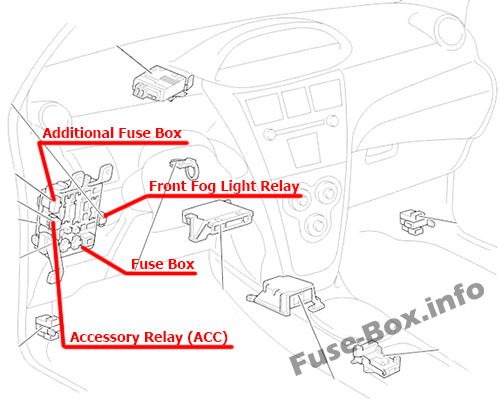

Седан
Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей в салоне

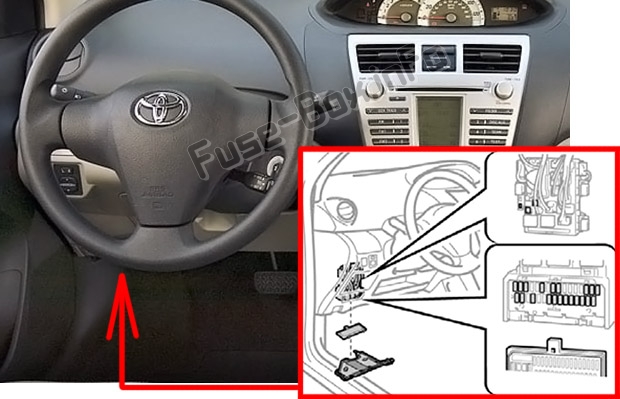

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (слева), за крышкой.

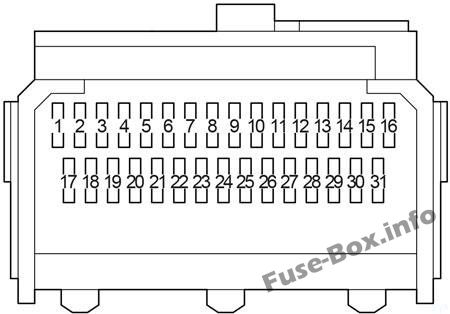

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | TAIL | 10 | Боковые габаритные огни, габаритные огни, задние фонари, подсветка номерного знака, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 1 | ПАНЕЛЬ2 | 7.5 | Система иммобилайзера двигателя, система входа и запуска, передний противотуманный фонарь, освещение, световое напоминание, многорежимная механическая коробка передач, задний противотуманный фонарь, запуск двигателя, блокировка руля, задний фонарь, беспроводное управление дверным замком |
| 2 | ПАНЕЛЬ1 | 7.5 | Подсветка, управление освещением приборной панели, счетчик и датчик |
| 3 | A/C | 7.5 | Обогрев заднего стекла, система кондиционирования |
| 4 | Д ДВЕРЬ | 20 | Электростеклоподъемник |
| 5 | ЗАДНЯЯ ДВЕРЬ | 20 | Стеклоподъемник заднего пассажира (левая сторона) |
| 6 | ЗАДНЯЯ ДВЕРЬ | 20 | Стеклоподъемник заднего пассажира (правая сторона) |
| 7 | - | - | - |
| 8 | CIG | 15 | Розетка |
| 9 | ACC | 7.5 | Система блокировки дверей, наружные зеркала заднего вида, аудиосистема |
| 10 | - | - | - |
| 11 | ID/ВВЕРХ/ МИР ХТР | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 12 | - | - | |
| 13 | - | - | |
| 14 | РР противотуманные фары | 7.5 | Задние противотуманные фары |
| 15 | IGN | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажиров на переднем сиденье |
| 16 | MET | 7.5 | Метр и датчик |
| 17 | P S-HTR | 15 | Подогрев сиденья |
| 18 | D S-HTR | 15 | Подогрев сиденья |
| 19 | WIP | 20/25 | Стеклоочиститель |
| 20 | РР НЗП | 15 | Задний стеклоочиститель |
| 21 | WSH | 15 | Омыватель ветрового стекла |
| 22 | ЭБУ-ИГ | 10 | Система дневных ходовых огней, антиблокировочная система тормозов, электроусилитель руля, электрические стеклоподъемники, система блокировки дверей, противоугонная система, электровентилятор охлаждения |
| 23 | ИЗМЕРЯТЬ | 10 | Система зарядки, указатели поворота, аварийные мигалки, стоп-сигналы, управление освещением приборной панели, система блокировки переключения передач, обогрев заднего стекла, система кондиционирования воздуха, система автоматической коробки передач |
| 24 | OBD2 | 7.5 | Бортовая система диагностики |
| 25 | STOP | 10 | Стоп-сигналы, высокий стоп-сигнал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система блокировки переключения передач, антиблокировочная тормозная система |
| 26 | - | - | - |
| 27 | D/L | 25 | Система дверных замков |
| 28 | противотуманные фары | 15 | Передние противотуманные фары |
| 29 | - | - | - |
| 30 | TAIL | 10 | Боковые габаритные огни, габаритные огни, задние фонари, подсветка номерного знака, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 31 | AM1 | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |

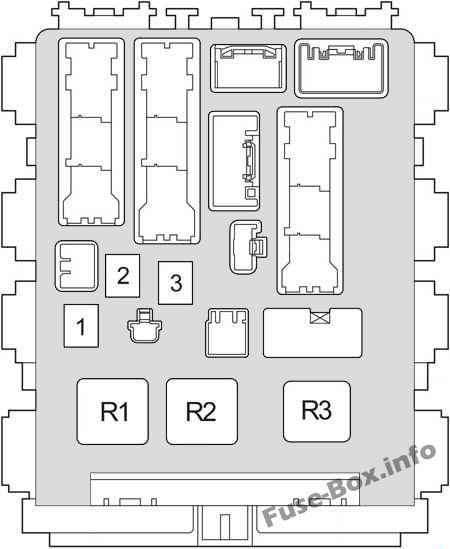

Лицевая сторона
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | PWR | 30 | Электрические стеклоподъемники |
| 2 | DEF | 30 | Обогрев заднего стекла |
| 3 | - | - | - |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Обогреватель (HTR) | ||
| R3 | мигалка |
Дополнительный блок предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ACC2 | 7.5 | Система блокировки переключения передач |
| 1 | AM2 NO.2 | 7.5 | Зарядка, управление дверным замком, двойная блокировка, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрические стеклоподъемники, предупреждение о непристегнутом ремне, запуск, блокировка руля, беспроводное управление дверным замком |
| 1 | WIP-S | 7.5 | Система зарядки |
| 2 | ACC2 | 7.5 | Система блокировки переключения передач |
| 2 | AM2 NO.2 | 7.5 | Зарядка, управление дверным замком, двойная блокировка, управление двигателем, система иммобилайзера двигателя, система входа и запуска, зажигание, внутреннее освещение, световое напоминание, электрические стеклоподъемники, предупреждение о непристегнутом ремне, запуск, блокировка руля, беспроводное управление дверным замком |
| 2 | WIP-S | 7.5 | Система зарядки |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

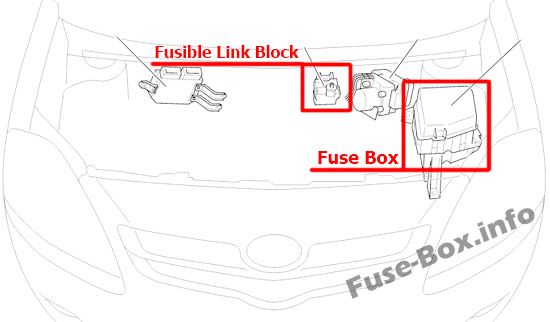

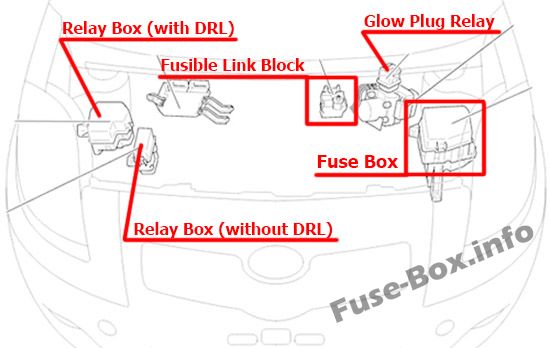

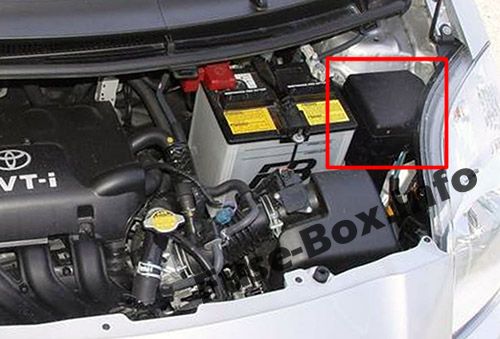

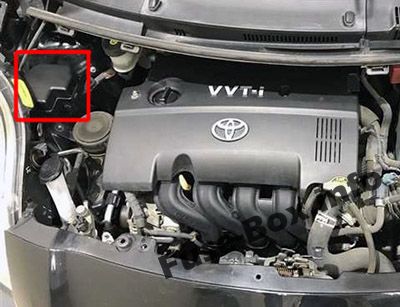

Расположение блока предохранителей
Хэтчбек
Седан

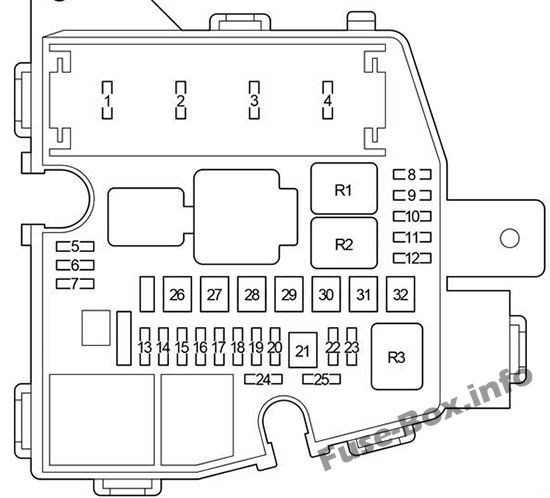

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | AM2 | 15 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 3 | EFI | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 3 | HORN | 10 | 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Звуковой сигнал |
| 3 | ECD | 30 | 1ND-TV: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | HORN | 10 | 1КР-ФЭ, 1НД-ТВ: Гудок |
| 4 | EFI | 20 | 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | ECD | 30 | Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива (TMMF производства ноября 2008 г.) |
| 5 | - | 30 | Запасной предохранитель |
| 6 | - | 10 | Запасной предохранитель |
| 7 | - | 15 | Запасной предохранитель |
| 8 | - | - | |
| 9 | - | ||
| 10 | - | ||
| 11 | FR DEF | 20 | |
| 12 | АБС2/VSC2 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 13 | ГЛАВНАЯ | 30 | с ДХО: "H-LP LH/H-LP LO LH", "H-LP LH/H-LP LO LH", "H-LP HI LH", "H-LP HI RH" |
| 14 | ST | 30 | Система запуска |
| 15 | S-ЗАМОК | 20 | Система блокировки руля |
| 16 | DOME | 15 | Освещение салона, индивидуальное освещение, противоугонная система, аудиосистема, беспроводная система дистанционного управления |
| 17 | ЭБУ-Б | 7.5 | Система иммобилайзера двигателя, система дневных ходовых огней, система классификации пассажиров на переднем сиденье, электрические стеклоподъемники, система дверных замков, система защиты от кражи, счетчик и манометр |
| 18 | АЛЬТ-С | 7.5 | Система зарядки |
| 19 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 20 | HAZ | 10 | Указатели поворота, аварийные мигалки |
| 21 | AMT | 50 | Многорежимная механическая коробка передач |
| 21 | BBC | 40 | Система «стоп-старт» |
| 22 | H-LP правая / H-LP LO RH | 10 | Правая фара |
| 23 | H-LP левый / H-LP LO LH | 10 | Левая фара |
| 24 | EFI2 | 10 | Бензин: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 24 | ECD2 | 10 | Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 25 | ECD3 | 7.5 | Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 26 | HTR SUB2 | 40 | 435 Вт Тип: обогреватель PTC |
| 26 | HTR SUB1 | 50 | 600 Вт Тип: обогреватель PTC |
| 27 | EPS | 50 | Электроусилитель руля |
| 28 | АБС1/VSC1 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 29 | HTR | 40 | Система кондиционирования воздуха |
| 30 | RDI | 30 | Электрический вентилятор охлаждения |
| 31 | HTR SUB1 | 30 | 435 Вт Тип: обогреватель PTC |
| 31 | HTR SUB2 | 30 | 600 Вт Тип: обогреватель PTC |
| 32 | H-LP CLN / PWR HTR | 30 | Электрический обогреватель, очиститель фар |
| 32 | HTR SUB3 | 30 | 600 Вт Тип: обогреватель PTC |
| Реле | |||
| R1 | Стартер (СТ) | ||
| R2 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2) | ||
| R3 | Нагреватель PTC (HTR SUB1) |
Релейная коробка

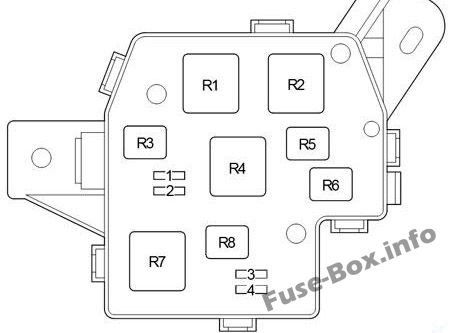

С ДХО
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | - | - | - |
| 3 | H-LP HI RH | 10 | Фара |
| 4 | H-LP HI LH | 10 | Фара |
| Реле | |||
| R1 | Диммер (DIM) | ||
| R2 | Система контроля устойчивости автомобиля / Антиблокировочная тормозная система / Многорежимная механическая коробка передач (VSC1/ABS1/AMT) | ||
| R3 | - | ||
| R4 | Фара (H-LP) | ||
| R5 | Нагреватель PTC (HTR SUB3) | ||
| R6 | Нагреватель PTC (HTR SUB2) | ||
| R7 | Нагреватель PTC (HTR SUB1) | ||
| R8 | Система контроля устойчивости автомобиля / Антиблокировочная тормозная система (VSC2/ABS2) |
Без ДХО
Тип 1
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | - | - | - |
| Реле | |||
| R1 | Система контроля устойчивости автомобиля (VSC1) | ||
| R2 | / Система контроля устойчивости автомобиля (FR DEF/VSC2) |
Тип 2
| № | Реле |
|---|---|
| R1 | Нагреватель PTC (HTR SUB3) |
| R2 | Нагреватель PTC (HTR SUB2) |
| R3 | Фара / Многорежимная механическая коробка передач / Обогреватель PTC (H-LP/AMT/HTR SUB1) |
Блок плавких вставок
Бензин
Дизель
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | СВЕЧЕНИЕ DC/DC | 80 | Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | MAIN | 60 | без АМТ: "EFT, "HORN", "AM2", "АЛЬТ-С", "DOME", "ST", "ЭБУ-Б", "ETCS", "HAZ", "H-LP LH/H- Предохранители LP LO LH" и "H-LP RH/H-LP LO RH" |
| 2 | MAIN | 80 | С АМТ: «EFI», «HORN», «AM2», «АЛЬТ-С», «DOME», «ST», «ЭБУ-Б», «ETCS», «HAZ», «H-LP LH/H». -LP LO LH", предохранители "H-LP RH/H-LP LO RH", "AMT" |
| 3 | ALT | 120 | Система зарядки, "HTR SUB2", "EPS", "АБС1/VSC1", "HTR", "АБС2/VSC2", "HTR SUB1", "RDI", "DEF", "противотуманные фары", "OBD2", Предохранители "D/L", "POWER", "ЗАДНЯЯ ДВЕРЬ", "ЗАДНЯЯ ДВЕРЬ", "STOP" и "AM1" |
