Предохранители и реле Toyota Yaris / Echo / Vitz (XP10, 1999-2005)
Схемы относятся к указанным годам и вариантам Toyota Yaris / Echo / Vitz (XP10, 1999-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Yaris / Echo / Vitz 1999-2005 гг.
Предохранители прикуривателя (розетки) в Toyota Yaris/Echo/Vitz являются предохранитель № 9 «ACC» (прикуриватель) в блоке предохранителей приборной панели и предохранитель № 9 «P/точка» (розетка).
Оглавление

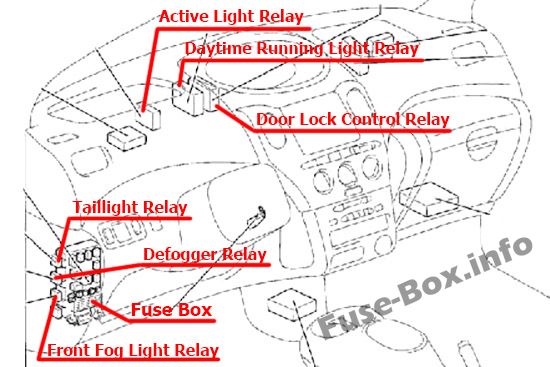

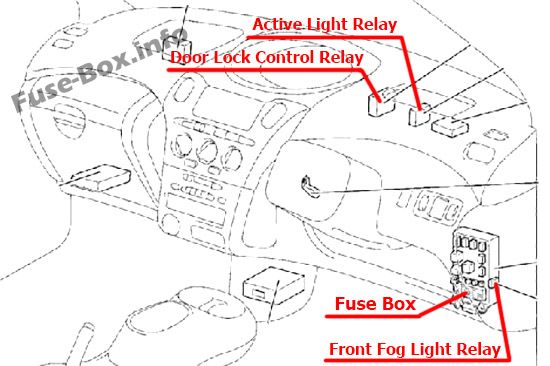

Обзор салона
Обзор салона
Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей в салоне

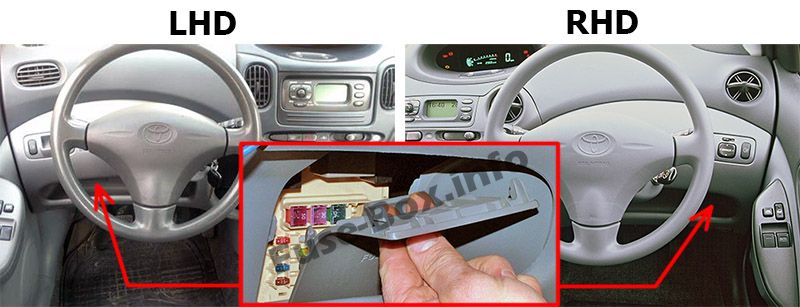

Расположение блока предохранителей
Блок предохранителей находится в вещевом лотке со стороны водителя на приборной панели, за крышкой.
Отсоедините панель от лотка для хранения со стороны водителя, чтобы получить доступ к блоку предохранителей.

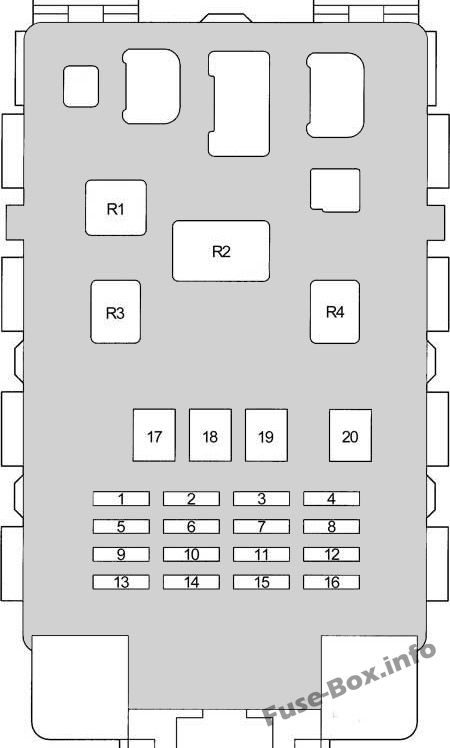

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ИЗМЕРЯТЬ | 10 | ABS, кондиционер, фонарь заднего хода, зарядка, комбинированный счетчик, управление дверным замком, двойная блокировка, ECT, управление двигателем, фары (с дневными ходовыми огнями), зуммер светового напоминания, люк в крыше, электрические стеклоподъемники, блокировка переключения передач, поворот Сигнальная и аварийная световая сигнализация, двухсторонний нагреватель, беспроводное управление дверным замком |
| 2 | DEF RLY | 10 | Обогрев заднего стекла и подогрев зеркал |
| 2 | DEF | 20 | Обогрев заднего стекла и подогрев зеркал |
| 3 | D/L | 25 | Двойной замок, беспроводное управление дверным замком |
| 4 | TAIL | 7.5 | Передние противотуманные фары, фары, регулятор уровня света фар, зуммер напоминания о свете, задние противотуманные фары, задний фонарь и освещение |
| 5 | - | - | Не используется |
| 6 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, управление дверным замком |
| 7 | ЭБУ-Б | 7.5 | Фара, задний противотуманный фонарь |
| 8 | FOG | 15 | Передняя противотуманная фара |
| 9 | ACC | 15 | Прикуриватель, часы, комбинированный счетчик, зуммер светового напоминания, мультидисплей, розетка, радио и плеер, зеркало с дистанционным управлением |
| 10 | ЭБУ-ИГ | 7.5 | ABS, внутреннее освещение, мультидисплей, нагреватель PTC, вентилятор радиатора и вентилятор конденсатора, SRS, двухсторонний нагреватель |
| 11 | OBD | 7.5 | Бортовая система диагностики |
| 12 | HAZ | 10 | Сигнал поворота и сигнальная лампа опасности |
| 13 | A.C. | 7.5 | Кондиционер, Обогреватель двухстороннего потока |
| 14 | S-HTR | 10 | Подогрев сиденья |
| 15 | - | - | Не используется |
| 16 | STOP | 10 | ECT, управление двигателем, блокировка переключения передач, стоп-сигнал |
| 17 | AM1 | 50 | Предохранители «ACC», «ИЗМЕРЯТЬ», «DEF» («DEF RLY»), «S-HTR», «ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ» и «ЭБУ-ИГ». |
| 18 | СИЛА | 30 | Люк в крыше, электрические стеклоподъемники |
| 19 | HTR | 40 | Кондиционер, Обогреватель двухстороннего потока |
| 20 | DEF | 30 | Обогрев заднего стекла и подогрев зеркал |
| Реле | |||
| R1 | Обогреватель | ||
| R2 | мигалка | ||
| R3 | Сила | ||
| R4 | Реле размыкания цепи (C/OPN) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

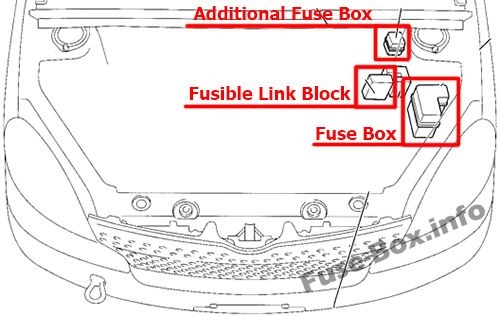

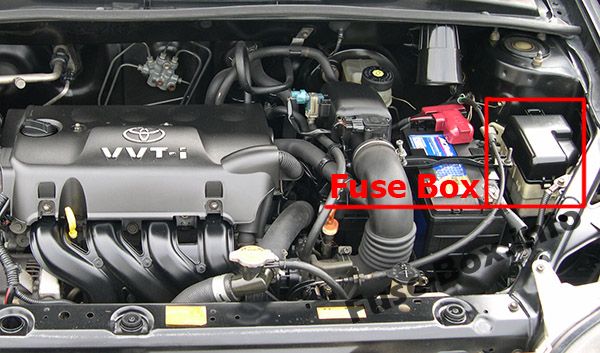

Расположение блока предохранителей

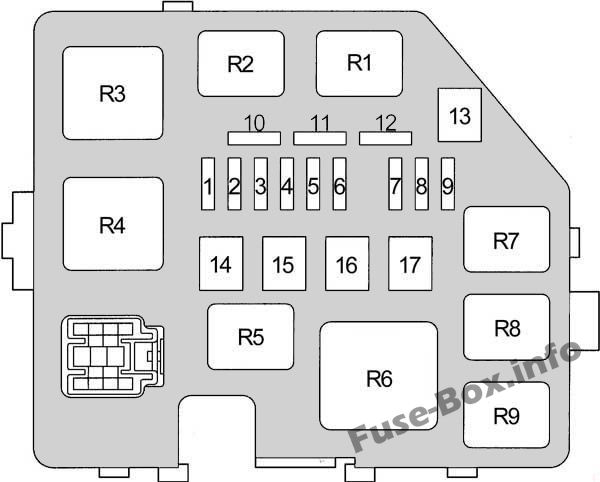

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | DOME | 15 | Часы, комбинированный счетчик, двойная блокировка, фара, внутреннее освещение, зуммер светового напоминания, мультидисплей, радио и плеер, беспроводное управление дверным замком |
| 2 | EFI | 15 | ECT, система управления двигателем, система иммобилайзера двигателя |
| 3 | HORN | 15 | Horn |
| 4 | AM2 | 15 | Зарядка, комбинированный счетчик, ECT, управление двигателем, мультидисплей, SRS, запуск и зажигание |
| 5 | ST | 30 | Запуск и зажигание |
| 6 | - | - | Не используется |
| 7 | H-LP LH или H-LP LO LH | 10 | Левая фара, регулятор уровня света фар (с дневными ходовыми огнями) |
| 8 | H-LP RH или H-LP LO RH | 10 | Правая фара, регулятор уровня света фар (с дневными ходовыми огнями) |
| 9 | P/точка | 15 | Розетка |
| 10 | - | - | Запасной |
| 11 | - | - | Запасной |
| 12 | - | - | Запасной |
| 13 | - | - | - |
| 14 | - | - | Не используется |
| 15 | RDI | 30 | Вентилятор радиатора и вентилятор конденсатора |
| 16 | HTR SUB1 | 50 | PTC-нагреватель |
| 17 | - | - | Не используется |
| Реле | |||
| R1 | Электрический вентилятор охлаждения | ||
| R2 | Электрический вентилятор охлаждения | ||
| R3 | Стартер | ||
| R4 | Не используется | ||
| R5 | Розетка | ||
| R6 | PTC-нагреватель | ||
| R7 | EFI | ||
| R8 | Магнитная муфта (кондиционер) | ||
| R9 | Horn |

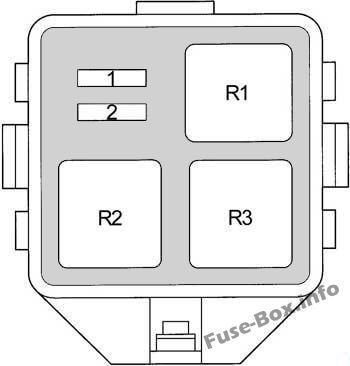

Дополнительный блок предохранителей (при наличии)
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | H-LP HI RH | 10 | Фара (с дневными ходовыми огнями) |
| 2 | H-LP HI LH | 10 | Комбинация приборов, фара (с дневными ходовыми огнями) |
| Реле | |||
| R1 | Фара | ||
| R2 | Диммер (DIM) | ||
| R3 | Не используется |

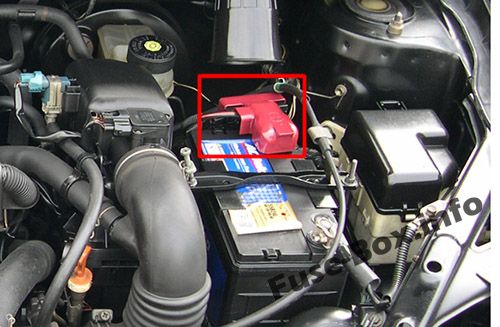

Блок плавких вставок
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | MAIN | 60 | "EFT, "КУПОЛ" "РУГ" "ST" "AM2", "H-LP LH", "H-LP RH", "H-LP LH (HI)", "H-LP RH (HI)" " Предохранители H-LP LH (LO)" и "H-LP RH (LO)" |
| 2 | - | - | Не используется |
| 3 | ALT | 120 | "ЭБУ-Б", "TAIL" "D/L", "OBD", "RDI", "AM1", "HAZ", "HTR", "HTR-SUB1", "СИЛА", "STOP" и " предохранители "DEF" |
| 4 | ABS | 60 | Антиблокировочная тормозная система |
