Предохранители и реле Toyota Verso-S / Ractis (NCP120, 2010-2017)
Схемы относятся к указанным годам и вариантам Toyota Verso-S / Ractis (NCP120, 2010-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Verso-S / Ractis 2010-2017 гг.
Предохранитель прикуривателя (розетки) в Toyota Verso-S/Ractis это предохранитель №23 "CIG" в блоке предохранителей приборной панели.
Оглавление

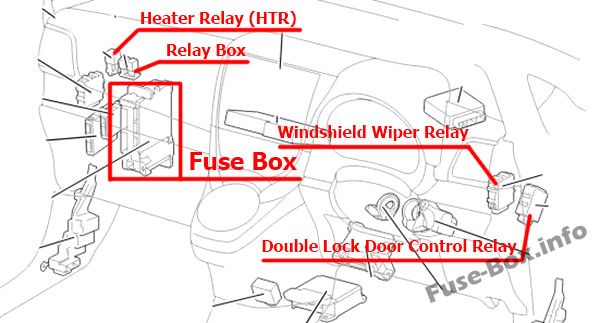

Обзор салона

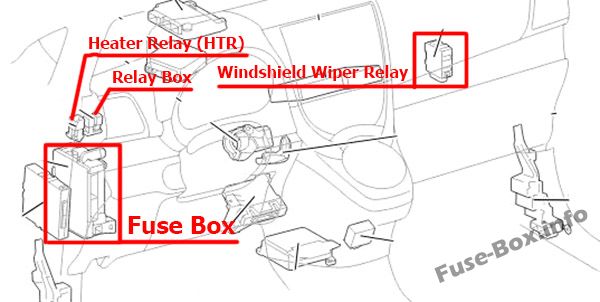

Обзор салона
Автомобили с левым рулем
Автомобили с правым рулем
Блок предохранителей в салоне
Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны), под крышкой.
Автомобили с левым рулем: Откройте крышку.
Автомобили с правым рулем: Снимите крышку и откройте крышку.

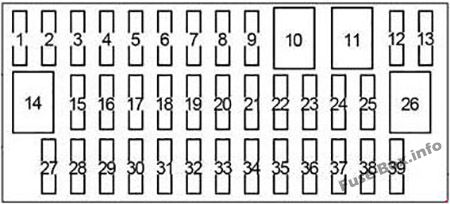

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | - | - | - |
| 3 | - | - | - |
| 4 | S-HTR | 15 | Подогрев сидений |
| 5 | - | - | - |
| 6 | - | - | - |
| 7 | - | - | - |
| 8 | ОТТЕНОК | 25 | Тент на панорамную крышу |
| 9 | - | - | - |
| 10 | - | - | - |
| 11 | - | - | - |
| 12 | Д-Д/Л | 25 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | - | - | - |
| 14 | - | - | - |
| 15 | ТУМАН FR | 15 | Передние противотуманные фары, датчики и счетчики |
| 16 | AM1 | 7.5 | Система запуска |
| 17 | STOP | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, интеллектуальная система входа и запуска, АБС, ВСК, многорежимная механическая коробка передач, стоп-сигналы, высоко установленный стоп-сигнал, система управления блокировкой переключения передач |
| 18 | ВОГ РР | 7.5 | Задний противотуманный фонарь, датчик и счетчики |
| 19 | - | - | - |
| 20 | OBD | 7.5 | Бортовая система диагностики |
| 21 | D/L | 25 | Система дверных замков с электроприводом |
| 22 | ACC | 5 | Главный ЭБУ кузова, наружные зеркала заднего вида, аудиосистема, система «стоп-старт», система управления блокировкой переключения передач |
| 23 | CIG | 15 | Розетки |
| 24 | DOOR | 20 | Электрические стеклоподъемники |
| 25 | ДВЕРЬ П/Л | 20 | Электрические стеклоподъемники |
| 26 | P/W | 30 | Электрические стеклоподъемники |
| 27 | СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15 | Стеклоочиститель заднего стекла |
| 28 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | Дворники |
| 29 | ШАЙБА | 15 | Омыватель ветрового стекла |
| 30 | - | - | - |
| 31 | - | - | - |
| 32 | ИЗМЕРЯТЬ | 10 | Фонари заднего хода, система управления блокировкой переключения передач, напоминания о непристегнутых ремнях безопасности на задних сиденьях, внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, мультипривод, аудиосистема, панорамная шторка на крыше, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, датчик дождя |
| 33 | A/C | 7.5 | Система кондиционирования воздуха, электроотопитель, обогреватель заднего стекла, обогреватель наружных зеркал заднего вида |
| 34 | ЭБУ-ИГ №2 | 5 | АБС, ВСК, система "стоп-старт" |
| 35 | ЭБУ-ИГ №1 | 5 | Электровентилятор охлаждения, обогреватель заднего стекла, электроусилитель руля, главный ЭБУ кузова, стеклоочистители, VSC |
| 36 | ДВЕРЬ Р | 20 | Электрические стеклоподъемники |
| 37 | ДВЕРЬ П/П | 20 | Электрические стеклоподъемники |
| 38 | ПАНЕЛЬ | 5 | Датчики и счетчики, подсветка приборной панели, подсветка переключателей |
| 39 | ХВОСТ №2 | 10 | Передние габаритные огни, задние фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фары, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, датчики и счетчики |
Релейная коробка
| № | Реле |
|---|---|
| R1 | - |
| R2 | Передняя противотуманная фара (FR FOG) |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

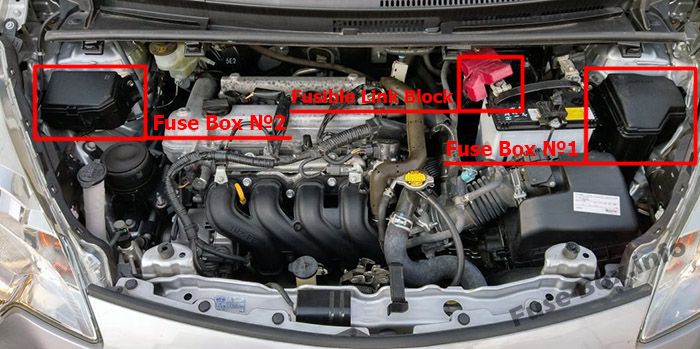

Расположение блока предохранителей

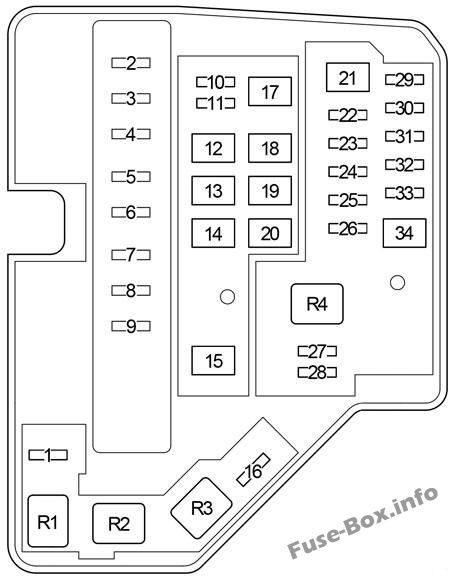

Блок предохранителей №1 Схема
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ID/UP | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | ЭФИ ГЛАВНАЯ | 20 | Бензин: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | ГЛАВНАЯ | 30 | Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранитель "EFI NO.2" |
| 3 | EFI NO.3 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | HORN | 10 | Horn |
| 5 | EFI NO.2 | 10 | Система «стоп-старт», система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | IG2 | 10 | Интеллектуальная система входа и запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, многорежимная механическая коробка передач, система подушек безопасности SRS, система блокировки рулевого управления, стоп-сигналы, система «стоп-старт». |
| 7 | IGN | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | MET | 7.5 | Датчики и счетчики, система Stop & Start |
| 9 | - | - | - |
| 10 | - | - | - |
| 11 | PWR HTR | 25 | Подогреватель, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 12 | EPS | 50 | Электроусилитель руля |
| 13 | АБС №2 | 30 | АБС, ВСК |
| 14 | DEF | 30 | Обогрев заднего стекла |
| 15 | PTC | 80 | Обогреватель PTC, обогреватели наружных зеркал заднего вида |
| 16 | - | - | - |
| 17 | HTR | 40 | Система кондиционирования воздуха |
| 18 | - | - | - |
| 19 | ВЕНТИЛЯТОР РДИ | 30 | Электрический вентилятор охлаждения |
| 20 | АБС №1 | 50 | АБС, ВСК |
| 21 | BBC | 40 | Система «стоп-старт» |
| 22 | ST | 30 | Система запуска |
| 23 | - | - | - |
| 24 | Д/Л №2 | 25 | Замок двери с электроприводом |
| 25 | DCC | 30 | Предохранители "КУПОЛ", "ЭБУ-Б №1" |
| 26 | ЗАМОК СТР. | 20 | Система блокировки руля |
| 27 | ЭБУ-Б №1 | 5 | Главный ЭБУ кузова, smart entry 8т. система запуска |
| 28 | DOME | 15 | Освещение салона, аудиосистема, VSC |
| 29 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 30 | HAZ | 10 | Сигнальные огни поворота |
| 31 | AM2 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, интеллектуальная система входа и запуска, система запуска, многорежимная механическая коробка передач |
| 32 | ЭБУ-Б №2 | 5 | Датчики и счетчики, дверной замок с электроприводом, беспроводной пульт дистанционного управления, система Stop & Start, интеллектуальная система входа и запуска, многорежимная механическая коробка передач, система кондиционирования воздуха |
| 33 | - | - | - |
| 34 | R/I | 50 | Предохранители "ЭФИ ГЛАВНАЯ", "ГЛАВНАЯ", "EFI NO.2", "EFI NO.3", "IG2", "IGN", "MET", "HORN" |
| Реле | |||
| R1 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2) | ||
| R2 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1) | ||
| R3 | Обогрев заднего стекла (DEF) | ||
| R4 | Система запуска (СТ) с системой «стоп-старт»; 1NZ-FE: Система запуска (ST2) |

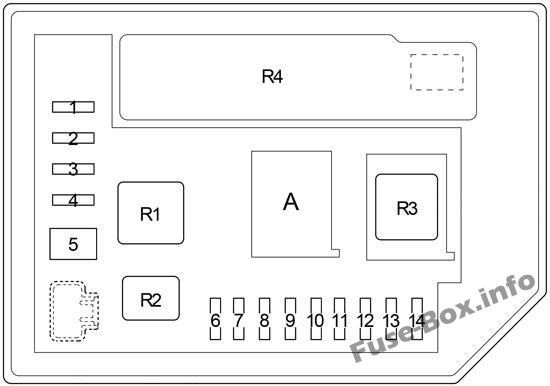

Блок предохранителей №2 Схема
A:
Тип 1
Тип 2
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | - | - | - |
| 2 | ЕС-ДРЛ | 15 | Фара |
| 3 | S-РОГ | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | ГЛАВНАЯ | 7.5 | Предохранители "H-LP RH LO", "H-LP LH LO" |
| 5 | MMT | 50 | Многорежимная механическая коробка передач |
| 5 | ST | 40 | с системой «стоп-старт»; 1NZ-FE: система запуска |
| 6 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 7 | H-LP LH HI | 10 | Левая фара (дальний свет), приборная панель и счетчики |
| 8 | H-LP RH LO | 10 | Галоген: Правая фара (ближний свет) |
| 8 | H-LP RH LO | 15 | HID: правая фара (ближний свет) |
| 9 | H-LP LH LO | 10 | Галоген: Левая фара (ближний свет), ручная регулировка угла наклона фар |
| 9 | H-LP LH LO | 15 | HID: левая фара (ближний свет), ручная регулировка уровня фар |
| 10 | - | - | - |
| 11 | - | - | - |
| 12 | - | - | - |
| 13 | - | - | - |
| 14 | - | - | - |
| Реле | |||
| R1 | Диммер (DIM) | ||
| R2 | Дневные ходовые огни / Противоугонная система (ЕС-ДРЛ/S-РОГ) | ||
| R3 | Фары/Дневные ходовые огни (H-LP/US-DRL) | ||
| R4 | Реле интеграции | ||
| R5 | 1NR-FE, 1ND-TV: Дневные ходовые огни (ДХО) с системой «стоп-старт» 1NZ-FE: стартер ((ST) до мая 2014 г.) | ||
| R6 | 1NR-FE, 1ND-TV: (O/P MTR) | ||
| R7 | Многорежимная механическая коробка передач (ММТ) |
Блок плавких вставок
Он находится на аккумуляторе
Бензин
Дизель
| № | Name | Amp | Схема |
|---|---|---|---|
