Предохранители и реле Toyota Verso (AR20, 2009-2018)
Схемы относятся к указанным годам и вариантам Toyota Verso (AR20, 2009-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Verso 2009-2018
Предохранители прикуривателя (розетки) в Toyota Verso являются предохранители № 4 «АСС-Б» (предохранители CIG, «ACC»), № 24 «CIG» (прикуриватель) в блоке предохранителей панели приборов и № 50 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (розетка питания) в блоке предохранителей. Блок предохранителей в моторном отсеке.
Оглавление
Обзор салона
Обзор салона

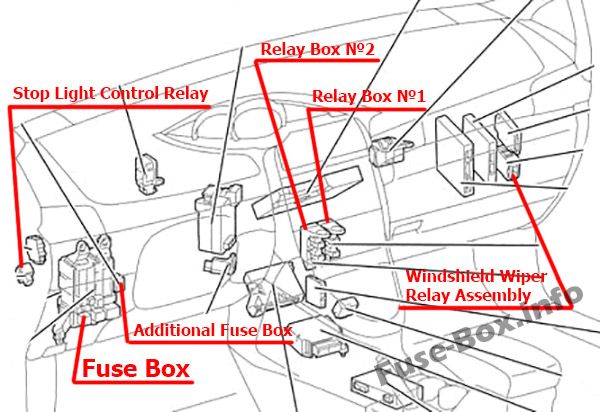

Автомобили с левым рулем

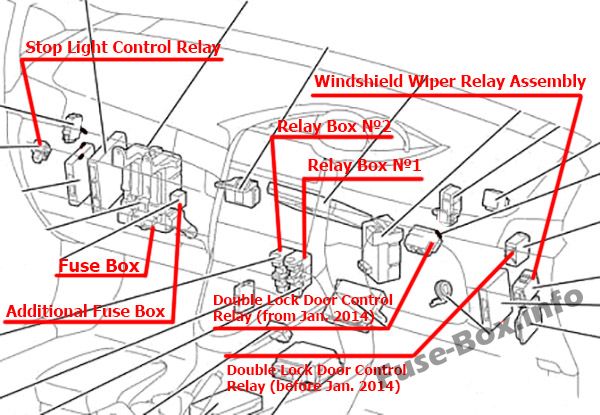

Автомобили с правым рулем
Блок предохранителей в салоне

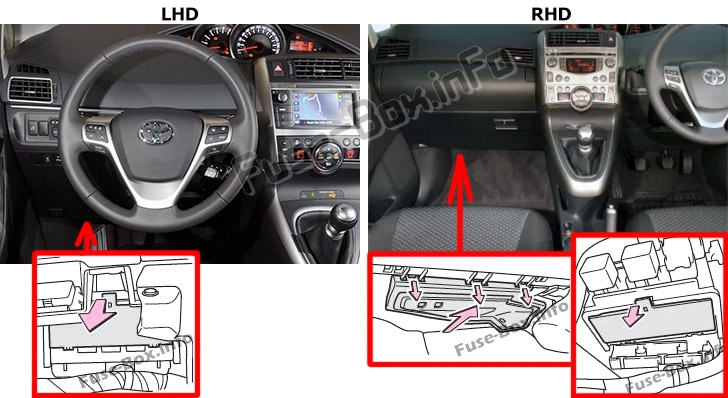

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (с левой стороны), за крышкой.
Автомобили с левым рулем:Снимите крышку.
Автомобили с правым рулем:Снимите крышку, а затем снимите крышку.

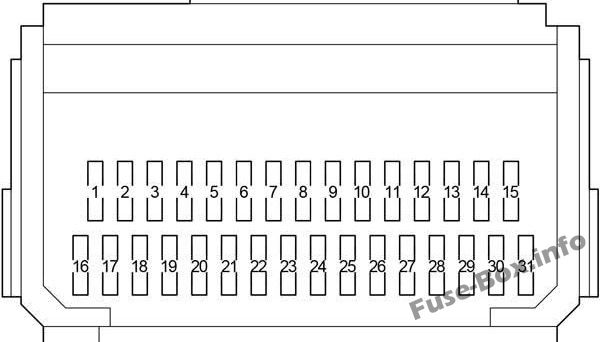

Схема блока предохранителей
| No. | Name | Amp | Схема |
|---|---|---|---|
| 1 | AM1 | 7.5 | Круиз-контроль (1ZR-FAE, 2ZR-FAE, 1AD-FTV, 2AD-FHV), вариатор и индикатор переключения передач (2ZR-FAE), ECT и индикатор A/T (2AD-FHV), система управления электропитанием (без входа и Система запуска), управление двигателем (1ZR-FAE, 2ZR-FAE, 1AD-FTV, 2AD-FHV), запуск (без системы входа и запуска) |
| 2 | противотуманные фары | 15/7,5 | Передняя противотуманная фара |
| 3 | DRL | 7.5 | Система дневных ходовых огней |
| 4 | АСС-Б | 25 | Предохранители "CIG", "ACC" |
| 5 | DOOR | 25 | Автоматическое управление освещением, открывание задней двери, комбинированный счетчик, управление дверным замком, двойная блокировка, система иммобилайзера двигателя (с системой входа и запуска), система входа и запуска, передняя противотуманная фара, фара, очиститель фар, освещение, внутреннее освещение, напоминание о ключе (без системы входа и запуска), система автоматического выключения света, напоминание о свете, электрические стеклоподъемники, задние противотуманные фары, солнцезащитный козырек на крыше, предупреждение о непристегнутом ремне, запуск двигателя (с системой входа и запуска), блокировка рулевого управления (с системой входа и запуска), Система «стоп-старт», задний фонарь, защита от кражи, беспроводное управление дверным замком |
| 6 | ЛЮК | 20 | Навес на крыше |
| 7 | STOP | 10 | ABS, круиз-контроль, вариатор и индикатор переключения передач (2ZR-FAE), ECT и индикатор A/T (2AD-FHV), система управления электропитанием (с системой входа и запуска), система помощи при трогании на подъеме, блокировка переключения передач, стоп-сигнал , ТРК, ВСК |
| 8 | OBD | 7.5 | Бортовая система диагностики |
| 9 | ЭБУ-ИГ №2 | 10 | Кондиционер, аудиосистема (с ноября 2011 г.), устройство открывания задней двери (с системой входа и запуска), фонарь заднего хода, зарядка, круиз-контроль, вариатор и индикатор переключения передач (2ZR-FAE), ECT и индикатор A/T ( 2AD-FHV), блок управления двигателем, система иммобилайзера двигателя, система входа и запуска, обогреватель, обогреватель зеркал, система навигации (с ноября 2011 г.), система помощи при парковке (монитор заднего вида), система помощи при парковке (датчик системы помощи при парковке TOYOTA), заднее стекло Обогреватель, предупреждение о непристегнутом ремне, SRS, запуск двигателя (с системой входа и запуска), блокировка рулевого управления (с системой входа и запуска), защита от кражи, сигнал поворота и аварийная световая сигнализация, беспроводное управление дверным замком (с системой входа и запуска) |
| 10 | ЭБУ-ИГ №1 | 10 | ABS, автоматическое управление освещением, устройство открывания задней двери, комбинированный прибор, вентилятор охлаждения, круиз-контроль (1AD-FTV, 2AD-FHV, 1ZR-FAE, 2ZR-FAE), вариатор и индикатор переключения передач (2ZR-FAE), управление дверным замком, Двойная блокировка, индикатор ECT и A/T (2AD-FHV), система управления двигателем (1AD-FTV, 2AD-FHV, 1ZR-FAE, 2ZR-FAE), система иммобилайзера двигателя (с системой входа и запуска), система входа и запуска , EPS, передние противотуманные фары, фары, контроль уровня света фар (автоматический), очистители фар, система помощи при трогании на подъеме, освещение, внутреннее освещение, напоминание о ключе (без системы входа и запуска), система автоматического выключения света, напоминание о свете, Стеклоподъемник, задний противотуманный фонарь, солнцезащитный козырек на крыше, предупреждение о непристегнутом ремне, блокировка переключения передач, запуск (с системой входа и запуска), блокировка рулевого управления (с системой входа и запуска), стоп-сигнал, задний фонарь, система защиты от кражи, система предупреждения о давлении в шинах, TRC , VSC, беспроводное управление дверным замком |
| 11 | ШАЙБА | 15 | Передний стеклоочиститель и омыватель, Задний стеклоочиститель и омыватель |
| 12 | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15 | Задний стеклоочиститель и омыватель |
| 13 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 25 | Передний стеклоочиститель и омыватель |
| 14 | HTR-IG | 10 | Кондиционер, Круиз-контроль (1WW), Управление двигателем (1WW), Обогреватель, Обогрев зеркал, Электрический обогреватель, Обогрев заднего стекла, Система «стоп-старт» |
| 15 | СЕАТ ХТР | 15 | Подогрев сиденья |
| 16 | МЕТР | 7.5 | ABS, кондиционер, аудиосистема (с ноября 2011 г.), устройство открывания задней двери, зарядка, комбинированный прибор, вентилятор охлаждения, круиз-контроль (1AD-FTV, 2AD-FHV, 1ZR-FAE, 2ZR-FAE), вариатор и индикатор переключения передач (2ZR-FAE), управление дверным замком, индикатор ECT и A/T (2AD-FHV), система управления электропитанием (с системой входа и запуска), управление двигателем (1AD-FTV, 2AD-FHV, 1ZR-FAE, 2ZR -FAE), система иммобилайзера двигателя (с системой входа и запуска), система входа и запуска, EPS, передняя противотуманная фара, фара, контроль уровня света фар (автоматический), обогреватель, система помощи при трогании на подъеме, освещение, внутреннее освещение, ключ Напоминание (без системы входа и запуска), световое напоминание, навигационная система (с ноября 2011 г.), система помощи при парковке (монитор заднего вида (с ноября 2011 г.)), система помощи при парковке (датчик системы помощи при парковке TOYOTA), задний противотуманный фонарь, сиденье Предупреждение ремня безопасности, SRS, запуск (с системой входа и запуска), блокировка рулевого управления (с системой входа и запуска), система остановки и запуска, задний фонарь, система защиты от кражи, система предупреждения о давлении в шинах, TRC, VSC, беспроводная связь Do или блокировка управления (с системой входа и запуска) |
| 17 | IGN | 7.5 | ABS (с VSC), устройство открывания задней двери (с системой входа и запуска), круиз-контроль, вариатор и индикатор переключения передач (2ZR-FAE), ECT и индикатор A/T (2AD-FHV), система управления электропитанием (без входа и Система запуска), управление двигателем, система иммобилайзера двигателя, система входа и запуска, система помощи при трогании на подъеме, SRS, запуск (с системой входа и запуска), блокировка рулевого управления (с системой входа и запуска), стоп-сигнал, TRC, VSC, Беспроводное управление дверным замком (с системой входа и запуска) |
| 18 | РР противотуманные фары | 7.5 | Задний противотуманный фонарь |
| 19 | - | - | - |
| 20 | - | - | - |
| 21 | МИР ХТР | 10 | Круиз-контроль (1WW, 1ZR-FAE, 2ZR-FAE), вариатор и индикатор переключения передач (2ZR-FAE), управление двигателем (1WW, 1ZR-FAE, 2ZR-FAE), обогрев зеркал, обогреватель заднего стекла |
| 22 | - | - | - |
| 23 | ACC | 7.5 | Аудиосистема (с ноября 2011 г.), автоматическое управление освещением, устройство открывания задней двери, прикуриватель, комбинация приборов, управление дверным замком, двойная блокировка, система иммобилайзера двигателя (с системой входа и запуска), система входа и запуска, передние противотуманные фары, Фара, очиститель фар, освещение, внутреннее освещение, напоминание о ключе (без системы входа и запуска), система автоматического выключения света, напоминание о свете, навигационная система (с ноября 2011 г.), система помощи при парковке (монитор заднего вида (с ноября 2011 г.) ), розетка, электрический стеклоподъемник, задний противотуманный фонарь, зеркало с дистанционным управлением, солнцезащитный козырек на крыше, предупреждение о непристегнутом ремне, блокировка переключения передач, запуск (с системой входа и запуска), блокировка рулевого управления (с системой входа и запуска), система остановки и запуска, Задний фонарь, защита от кражи, беспроводное управление дверным замком |
| 24 | CIG | 15 | Зажигалка |
| 25 | - | - | - |
| 26 | ЗАДНЯЯ ДВЕРЬ | 20 | Задний правый стеклоподъемник |
| 27 | ЗАДНЯЯ ДВЕРЬ | 20 | Задний левый стеклоподъемник |
| 28 | ПЕРЕДНЯЯ ДВЕРЬ | 20 | Передний правый стеклоподъемник |
| 29 | ЭБУ-ИГ №3 | 10 | Аудиосистема (с ноября 2011 г.), автоматическое антибликовое зеркало заднего вида EC, устройство открывания задней двери (с системой входа и запуска), система иммобилайзера двигателя (с системой входа и запуска), система входа и запуска, навигационная система (с ноября 2011 г.) ), помощь при парковке (монитор заднего вида), солнцезащитный козырек на крыше, запуск двигателя (с системой входа и запуска), блокировка рулевого управления (с системой входа и запуска), система остановки и запуска, беспроводное управление дверным замком (с системой входа и запуска) |
| 30 | ПАНЕЛЬ | 7.5 | Освещение, система помощи при парковке (датчик системы помощи при парковке TOYOTA) |
| 31 | TAIL | 10 | Круиз-контроль (1WW, 1ZR-FAE, 2ZR-FAE), вариатор и индикатор переключения передач (2ZR-FAE), управление двигателем (1WW, 1ZR-FAE, 2ZR-FAE), передние противотуманные фары, регулировка уровня света фар (ручная), Освещение, система помощи при парковке (датчик системы помощи при парковке TOYOTA), задние противотуманные фары, задний фонарь |

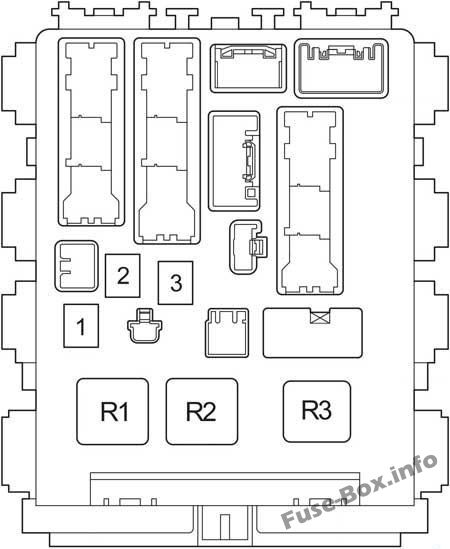

Лицевая сторона
Автомобили с левым рулем:

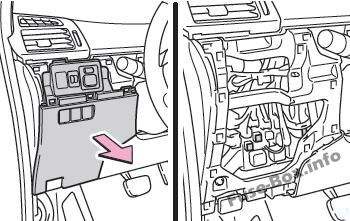

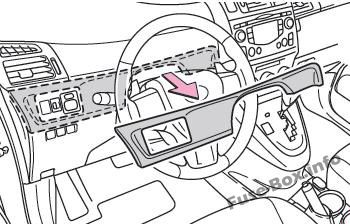

Снимите верхнюю приборную панель, затем снимите нижнюю приборную панель.
Автомобили с правым рулем:

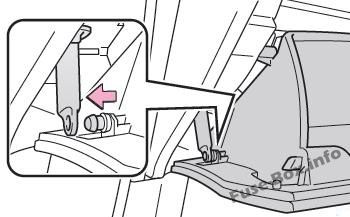

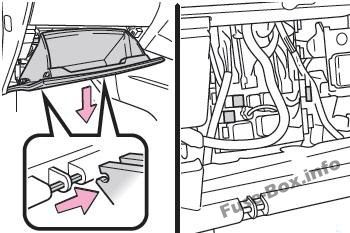

Откройте перчаточный ящик, сдвиньте демпфер, поднимите перчаточный ящик, чтобы отсоединить захваты внизу, и снимите его.
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | СИЛА | 30 | Передний левый стеклоподъемник |
| 2 | DEF | 30 | Обогрев заднего стекла, предохранитель "МИР ХТР" |
| 3 | - | - | - |
| Реле | |||
| R1 | Зажигание (IG1) | ||
| R2 | Обогреватель с коротким штифтом (автоматический кондиционер) (HTR (кроме автоматического кондиционера)) | ||
| R3 | LHD: мигалка указателя поворота |
Дополнительный блок предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | СТЕКЛООЧИСТИТЕЛЬ №2 | 7.5 | Система зарядки, круиз-контроль (1ZR-FAE, 2ZR-FAE), вариатор и индикатор переключения передач (2ZR-FAE), система управления электропитанием, управление двигателем (1ZR-FAE, 2ZR-FAE) |
| 2 | - | - | - |
Релейный блок №1
| № | Реле |
|---|---|
| R1 | Передняя противотуманная фара (противотуманные фары) |
| R2 | Аксессуар (ACC) |
| R3 | Система дневных ходовых огней (DRL) |
| R4 | Панель (ПАНЕЛЬ) |
Релейный блок №2
| № | Реле |
|---|---|
| R1 | Стартер (СТ) |
| R2 | Задний противотуманный фонарь (РР противотуманные фары) |
| R3 | Розетка (ACC SOCKET) |
| R4 | Внутреннее освещение (КУПОЛЬНАЯ ЛАМПА) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

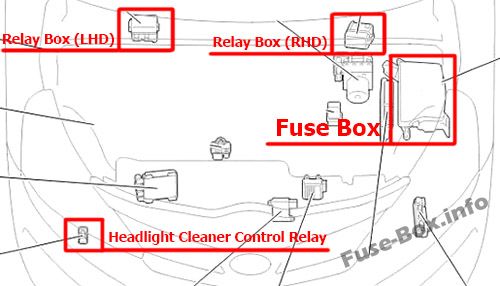

Расположение блока предохранителей

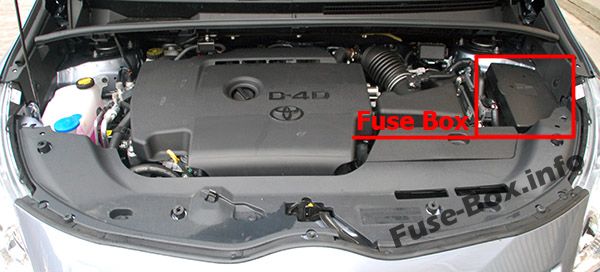

Блок предохранителей находится в моторном отсеке (слева).

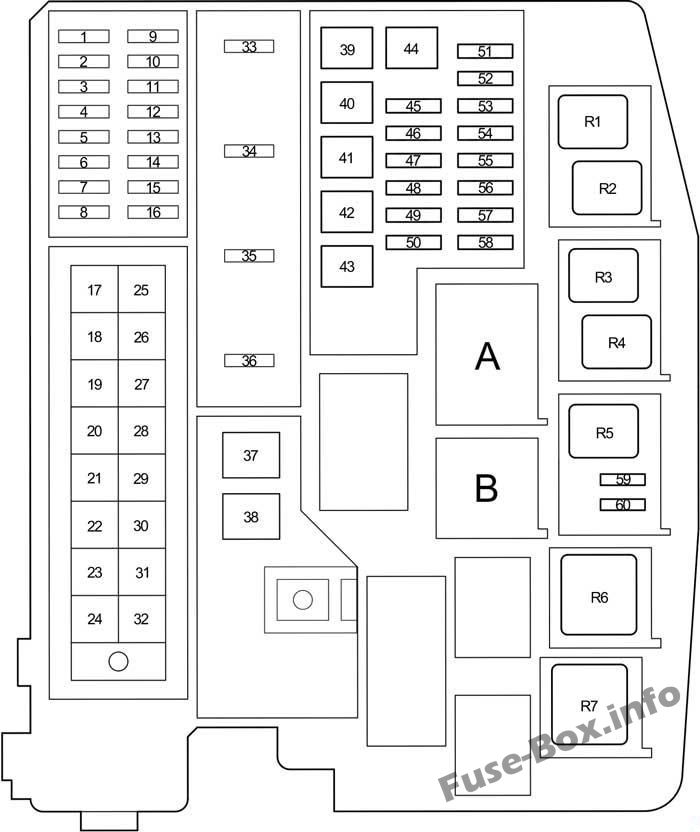

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | DOME | 10 | Освещение багажного отделения, освещение туалетного столика, освещение передних дверей, личное/внутреннее освещение, освещение для ног |
| 2 | РАД №1 | 20/15 | до января 2014 г.: аудиосистема, система навигации, система помощи при парковке (монитор заднего вида) |
| 3 | ЭБУ-Б | 10 | ABS, кондиционер, аудиосистема с ноября 2011 г.), автоматическое управление освещением, открывание задней двери, зарядка, комбинированный прибор, вентилятор охлаждения, круиз-контроль, вариатор и индикатор переключения передач (2ZR-FAE), управление дверным замком, двойная блокировка, Индикатор ECT и A/T (2AD-FHV), система управления электропитанием (с системой входа и запуска), система управления двигателем, система иммобилайзера двигателя (с системой входа и запуска), система входа и запуска, EPS, передние противотуманные фары, фары , Очиститель фар, Обогреватель, Система помощи при трогании на подъеме, Освещение, Освещение салона, Напоминание о ключе (без системы входа и запуска), Система автоматического выключения света, Напоминание о свете, Система навигации (с ноября 2011 г.), Система помощи при парковке (вид сзади) Монитор), система помощи при парковке (датчик помощи при парковке TOYOTA), электрические стеклоподъемники, задние противотуманные фары, солнцезащитный козырек на крыше, предупреждение о непристегнутом ремне, SRS, запуск двигателя (с системой входа и запуска), блокировка рулевого управления (с системой входа и запуска), стоп и Система запуска, задний фонарь, защита от кражи, система предупреждения о давлении в шинах, TRC, VSC, беспроводное управление дверным замком |
| 4 | DCC | - | - |
| 5 | ЭБУ-Б2 | 10 | Кондиционер, устройство открывания задней двери (с системой входа и запуска), управление дверным замком, система иммобилайзера двигателя, система входа и запуска, обогреватель, электрические стеклоподъемники, запуск двигателя (с системой входа и запуска), блокировка рулевого управления (с системой входа и запуска) , Беспроводное управление дверным замком (с системой входа и запуска) |
| 6 | ЭФИ ГЛАВНАЯ NO.2 | 7.5 | Круиз-контроль (1AD-FTV, 2AD-FHV, 1WW), индикатор ECT и A/T (2AD-FHV), управление двигателем (1AD-FTV, 2AD-FHV, 1WW) |
| 7 | ДВЕРЬ №2 | 25 | Автоматическое управление освещением, открывание задней двери, комбинированный счетчик, управление дверным замком, двойная блокировка, система иммобилайзера двигателя (с системой входа и запуска), система входа и запуска, передняя противотуманная фара, фара, очиститель фар, освещение, внутреннее освещение, напоминание о ключе (без системы входа и запуска), система автоматического выключения света, напоминание о свете, электрические стеклоподъемники, задние противотуманные фары, солнцезащитный козырек на крыше, предупреждение о непристегнутом ремне, запуск двигателя (с системой входа и запуска), блокировка рулевого управления (с системой входа и запуска), Система «стоп-старт», задний фонарь, защита от кражи, беспроводное управление дверным замком |
| 8 | - | - | - |
| 9 | IGT/INJ | 15 | Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 10 | СИЛЬНЫЙ ЗАМОК | 20 | Система блокировки руля |
| 11 | A/F | 20 | Круиз-контроль (1AD-FTV, 2AD-FHV), индикатор ECT и A/T (2AD-FHV), управление двигателем (1AD-FTV, 2AD-FHV) |
| 12 | AM2 | 30 | Устройство открывания задней двери (с системой посадки и запуска), система иммобилайзера двигателя (с системой посадки и запуска), система посадки и запуска, запуск (с системой посадки и запуска), запуск (без системы посадки и запуска), блокировка руля, беспроводная дверь Блокировка управления (с системой входа и запуска) |
| 13 | ETCS | 10 | Электронная система управления дроссельной заслонкой |
| 14 | ПОВОРОТ-HAZ | 10 | Сигнал поворота и сигнальная лампа опасности |
| 15 | - | - | - |
| 16 | AM2 NO.2 | 7.5 | Устройство открывания задней двери (с системой входа и запуска), круиз-контроль, вариатор и индикатор переключения передач (2ZR-FAE), ECT и индикатор A/T (2AD-FHV), система управления электропитанием, управление двигателем, система иммобилайзера двигателя (с системой входа и система запуска), система входа и запуска, запуск (с системой входа и запуска), запуск (без системы входа и запуска), блокировка руля (с системой входа и запуска), беспроводное управление дверным замком (с системой входа и запуска) |
| 17 | HTR | 50 | кроме 1WW: Кондиционер, Отопитель |
| 18 | АБС №1 | 50 | ABS, система помощи при трогании на подъеме, TRC, VSC |
| 19 | КДС ВЕНТИЛЯТОР | 30 | Дизель: Вентилятор охлаждения |
| 20 | ВЕНТИЛЯТОР РДИ | 40 | Охлаждающий вентилятор |
| 21 | H-LP CLN | 30 | Очиститель фар |
| 22 | К ИП/ДБ | 120 | "ЭБУ-ИГ №2", "HTR-IG", "СТЕКЛООЧИСТИТЕЛЬ", "ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ", "ШАЙБА", "ЭБУ-ИГ №1", "ЭБУ-ИГ №3", "СЕАТ ХТР" , "AM1", "ДВЕРЬ", "СТОП", "ПЕРЕДНЯЯ ДВЕРЬ", "ПИТАНИЕ", "ЗАДНЯЯ ДВЕРЬ", "ПРАВАЯ ДВЕРЬ", "OBD", "АСС-Б", "ЗАДНЯЯ ПРОТИВОТУМАННАЯ", "ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ », предохранители «DEF», «TAIL», «ЛЮК», «DRL» |
| 23 | - | - | - |
| 24 | - | - | - |
| 25 | - | - | - |
| 26 | ГЛАВНАЯ | 50 | кроме 1WW: предохранители "H-LP LH LO", "H-LP RH LO", "H-LP LH HI", "H-LP RH HI" |
| 26 | P/I | 50 | 1 W W: предохранители "СИГНАЛ", "ИГ2", "ТОПЛИВНЫЙ НАСОС" |
| 27 | P/I | 50 | кроме 1WW: предохранители "ЭФИ ГЛАВНАЯ", "IGT/INJ", "HORN", "IG2" |
| 27 | ГЛАВНАЯ | 50 | 1WW: предохранители «H-LP LH LO», «H-LP RH LO», «H-LP LH HI», «H-LP RH HI». |
| 28 | ЭФИ ГЛАВНАЯ | 50 | кроме 1WW: круиз-контроль (1AD-FTV, 2AD-FHV), индикатор ECT и A/T (2AD-FHV), управление двигателем (1AD-FTV, 2AD-FHV), система «стоп-старт». |
| 28 | ТОПЛИВО HTR | 50 | 1WW: Подогреватель топлива |
| 29 | P-СИСТЕМА | 30 | КЛАПАННАЯ СИСТЕМА |
| 30 | GLOW | 80 | кроме 1WW: Система предпускового подогрева двигателя |
| 30 | EPS | 80 | 1WW: Рулевое управление с электроусилителем |
| 31 | EPS | 80 | кроме 1WW: Рулевое управление с электроусилителем |
| 31 | GLOW | 80 | 1WW: Система накаливания двигателя |
| 32 | ALT | 120 | Бензин: Система наддува, "ВЕНТИЛЯТОР РДИ", "КДС ВЕНТИЛЯТОР", "H-LP CLN", "ABS №1", "ABS №2", "HTR", "ВЫХОД ЭЛЕКТРОПИТАНИЯ", "HTR SUB NO. 1", "HTR SUB №2", "HTR SUB №3", "ЭБУ-ИГ №2", "HTR-IG", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ", "ШАЙБА", "ECU- IG NO.1", "ЭБУ-ИГ №3", "СЕАТ ХТР", "AM1, DOOR", "СТОП", "ПЕРЕДНЯЯ ДВЕРЬ", "ПИТАНИЕ", "ЗАДНЯЯ ДВЕРЬ", "ПРАВАЯ ДВЕРЬ", " Предохранители OBD", "АСС-Б", "РР противотуманные фары", "противотуманные фары", "DEF", "TAIL", "ЛЮК", "DRL" |
| 32 | ALT | 140 | Дизель (кроме 1WW): Система наддува, "ВЕНТИЛЯТОР РДИ", "КДС ВЕНТИЛЯТОР", "H-LP CLN", "ABS №1", "ABS №2", "HTR", "ВЫХОД ЭЛЕКТРОПИТАНИЯ", " HTR SUB №1", "HTR SUB №2", "HTR SUB №3", "ЭБУ-ИГ №2", "HTR-IG", "СТЕКЛООЧИСТИТЕЛЬ", "СТЕКЛООЧИСТИТЕЛЬ ЗАД", "ШАЙБА" , "ЭБУ-ИГ №1", "ЭБУ-ИГ №3", "СЕАТ ХТР", "AM1, ДВЕРЬ", "СТОП", "ПЕРЕДНЯЯ ДВЕРЬ", "ПИТАНИЕ", "ЗАДНЯЯ ДВЕРЬ", "ПРАВАЯ Предохранители DOOR, "OBD", "АСС-Б", "РР противотуманные фары", "противотуманные фары", "DEF", "TAIL", "ЛЮК", "DRL" |
| 33 | IG2 | 15 | Предохранители "IGN", "МЕТР" |
| 34 | HORN | 15 | Рог, Защита от кражи |
| 35 | ЭФИ ГЛАВНАЯ | 20 | Бензин: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 35 | ЭФИ ГЛАВНАЯ | 30 | Дизель (до ноября 2012 г.): система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 35 | ТОПЛИВНЫЙ НАСОС | 30 | 1WW: Топливный насос |
| 36 | IGT/INJ | 15 | Бензин: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 36 | EDU | 20 | Дизель (кроме 1WW): Система распределенного впрыска топлива/Система последовательного распределенного впрыска топлива |
| 37 | ЭФИ ГЛАВНАЯ | 50 | 1WW: предохранители "EFI №1", "EFI №2", "EFI №4" |
| 38 | BBC | 40 | 1WW: Система «стоп-старт» |
| 39 | HTR SUB №3 | 30 | Электрический нагреватель (электрический тип) |
| 40 | - | - | - |
| 41 | HTR SUB №2 | 30 | Электрический нагреватель (электрический тип) |
| 42 | HTR | 50 | Кондиционер, Обогреватель |
| 43 | HTR SUB №1 | 50 | 1WW: Электрический нагреватель (электрический тип) |
| 43 | HTR SUB №1 | 30 | кроме 1WW: Электрический нагреватель (электрический тип) |
| 44 | - | - | - |
| 45 | СТВ ХТР | 25 | Электрический нагреватель (топливного типа) |
| 46 | АБС №2 | 30 | ABS, система помощи при трогании на подъеме, TRC, VSC |
| 47 | - | - | - |
| 48 | - | - | - |
| 49 | - | - | - |
| 50 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетка |
| 51 | H-LP LH LO | 10/15 | Левая фара (ближний свет) |
| 52 | H-LP RH LO | 10/15 | Правая фара (ближний свет) |
| 53 | H-LP LH HI | 10 | Левая фара (дальний свет) |
| 54 | H-LP RH HI | 10 | Правая фара (дальний свет) |
| 55 | EFI NO.1 | 10 | кроме 1WW: Система распределенного впрыска топлива/Система последовательного распределенного впрыска топлива |
| 55 | EFI NO.1 | 7.5 | 1WW: Вентилятор охлаждения, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 56 | EFI NO.2 | 10 | кроме 1WW: Система распределенного впрыска топлива/Система последовательного распределенного впрыска топлива |
| 56 | EFI NO.2 | 15 | 1WW: Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива, система «стоп-старт» |
| 57 | IG2 NO.2 | 7.5 | Стартовая система |
| 58 | EFI NO.3 | 7.5 | до ноября 2012 г.: Система распределенного впрыска топлива/Система последовательного распределенного впрыска топлива |
| 58 | EFI NO.4 | 30 | с ноября 2012: Система распределенного впрыска топлива/Система последовательного распределенного впрыска топлива |
| 58 | EFI NO.4 | 20 | 1WW: Система многоточечного впрыска топлива/Система последовательного многоточечного впрыска топлива |
| 59 | - | - | - |
| 60 | EFI NO.3 | 7.5 | с ноября 2012: Система распределенного впрыска топлива/Система последовательного распределенного впрыска топлива |
| 61 | CDS ЭФИ | 5 | 1WW: Вентилятор охлаждения |
| 62 | РДИ ЭФИ | 5 | 1WW: Вентилятор охлаждения |

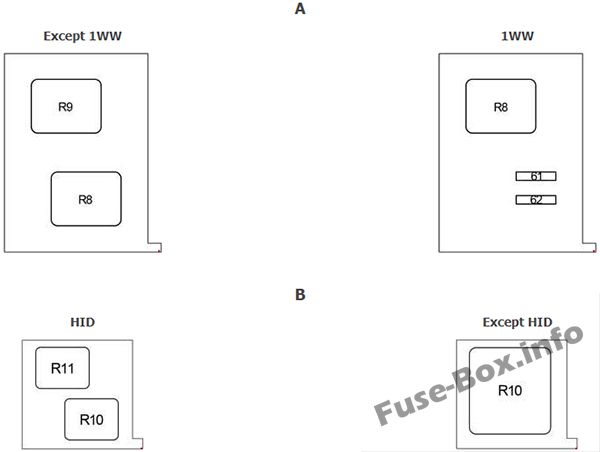

| Реле | |||
| R1 | (до ноября 2012 г. (FR DEICER)) (до ноября 2012 г. (BRAKE LP)) Электрический вентилятор охлаждения (с ноября 2012 г. (ВЕНТИЛЯТОР № 2)) | ||
| R2 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3) | ||
| R3 | Датчик состава топливовоздушной смеси (A/F) | ||
| R4 | (IGT/INJ) | ||
| R5 | - | ||
| R6 | Дизель: (с ноября 2012 г. (ЭФИ ГЛАВНАЯ)) | ||
| R7 | Фара (H-LP) | ||
| R8 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1) | ||
| R9 | Электрический вентилятор охлаждения (до ноября 2012 г. (ВЕНТИЛЯТОР № 2)) | ||
| R10 | Диммер | ||
| R11 | - |
Релейная коробка
без контроллера свечи накаливания
с контроллером свечи накаливания
| № | Реле |
|---|---|
| R1 | - |
| R2 | HTR SUB №1 |
| R3 | HTR SUB №2 |
| R4 | HTR SUB №3 |
