Предохранители и реле Toyota Venza (2009-2017)
Схемы относятся к указанным годам и вариантам Toyota Venza (2009-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Venza 2009-2017
Предохранители прикуривателя (розетки) в Toyota Venza являются предохранитель №30 «ВЫХОД №1» в блоке предохранителей приборной панели и предохранитель №33 «115 В переменного тока» в блоке предохранителей в моторном отсеке.
Оглавление
Обзор салона
Обзор салона
Блок предохранителей в салоне

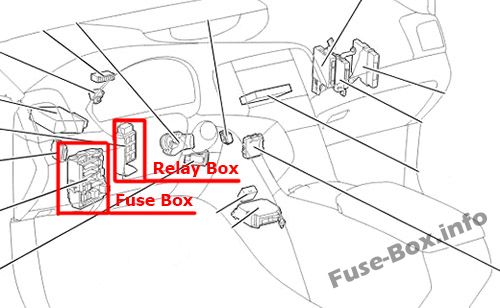

Расположение блока предохранителей

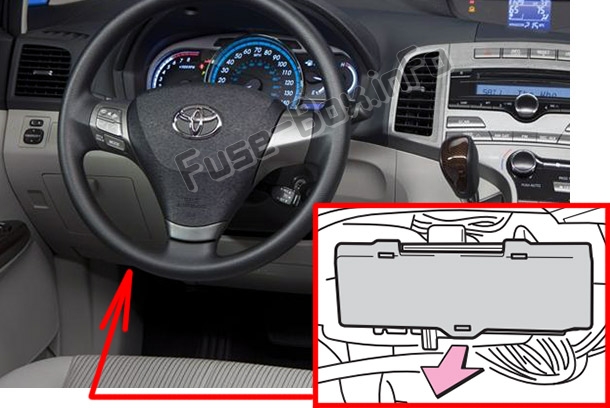

Блок предохранителей находится под панелью приборов (с левой стороны), под крышкой.

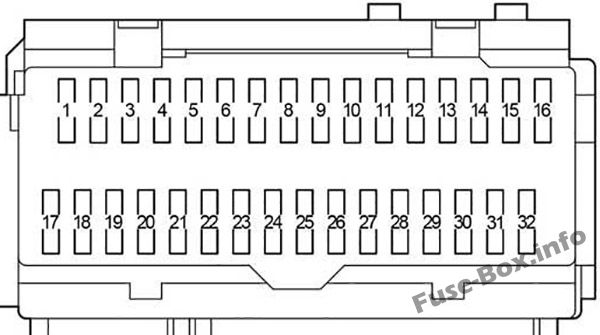

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | ЗАДНЯЯ ДВЕРЬ | 25 (2008-2009) 20 (2010-2017) | Электрические стеклоподъемники |
| 2 | ЗАДНЯЯ ДВЕРЬ | 25 (2008-2009) 20 (2010-2017) | Электрические стеклоподъемники |
| 3 | ПЕРЕДНЯЯ ДВЕРЬ | 25 (2008-2009) 20 (2010-2017) | Электрические стеклоподъемники |
| 4 | FOG | 15 | Противотуманные огни |
| 5 | OBD | 7.5 | Бортовая система диагностики |
| 6 | FL ДВЕРЬ | 25 (2008-2009) 20 (2010-2017) | Электрические стеклоподъемники |
| 7 | STOP | 10 | Стоп-сигналы, система контроля устойчивости автомобиля |
| 8 | РР противотуманные фары | 10 | Задний противотуманный фонарь |
| 9 | - | - | - |
| 10 | AM1 | 7.5 | Система запуска |
| 11 | ЭБУ-Б №2 | 7.5 | Датчик рулевого управления, система кондиционирования, электрические стеклоподъемники |
| 12 | 4WD | 7.5 | Активный контроль крутящего момента 4WD |
| 13 | СЕАТ ХТР | 20 | Подогрев сидений |
| 14 | S/КРЫША | 25 | Электрическая лунная крыша |
| 15 | TAIL | 10 | Боковые габаритные огни, задние фонари, подсветка номерного знака |
| 16 | ПАНЕЛЬ | 5 | Аварийная сигнализация, аудиосистема, часы, управление освещением панели приборов, освещение перчаточного ящика, освещение консольного ящика, переключатели рулевого управления, обогреватели наружных зеркал заднего вида, подогревы сидений, система контроля устойчивости автомобиля, освещение рычага переключения передач |
| 17 | ЭБУ ИГ №1 | 10 | Мультиплексная система связи, люк с электроприводом, задняя дверь с электроприводом, подогрев сидений, Активный контроль крутящего момента 4WD, аудиосистема, автоматический дальний свет |
| 18 | ЗАДНЯЯ ШАЙБА | 15 | Омыватель заднего стекла |
| 19 | Кондиционер №2 | 10 | Система кондиционирования воздуха |
| 20 | ШАЙБА ПЕРЕДН. | 20 | Омыватель ветрового стекла |
| 21 | ЭБУ ИГ №2 | 7.5 | Система контроля устойчивости автомобиля, система автоматического выравнивания фар, датчик скорости рыскания и перегрузки, датчик рулевого управления, система блокировки переключения передач, система предупреждения о давлении в шинах, автоматическая коробка передач, электроусилитель руля |
| 22 | ДАТЧИК № 1 | 10 | Entune Premium Audio с навигацией, фонарями заднего хода, системой зарядки, аварийными мигалками, мультиинформационным дисплеем |
| 23 | ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 30 | Дворники |
| 24 | ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | 15 | Стеклоочиститель заднего стекла |
| 25 | - | - | - |
| 26 | IGN | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система блокировки рулевого управления, система смарт-ключа, система подушек безопасности SRS, система классификации пассажиров на переднем сиденье |
| 27 | ДАТЧИК №2 | 7.5 | Приборы и счетчики, мультиинформационный дисплей, мультиплексная система связи |
| 28 | ЭБУ-ACC | 7.5 | Зеркала заднего вида с электроприводом |
| 29 | SHIFT LOCK | 7.5 | Система блокировки переключения передач |
| 30 | ВЫХОД №1 | 15 | Розетки |
| 31 | РАДИО №2 | 7.5 | Аудио система |
| 32 | МИР ХТР | 10 | Обогреватели наружных зеркал заднего вида |
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | П/СИДЕНЬЕ | 30 | Сиденья с электроприводом |
| 2 | - | - | - |
| Реле | |||
| R1 | Противотуманные огни | ||
| R2 | Задние фонари | ||
| R3 | Вспомогательное реле (ACC) | ||
| R4 | - | ||
| R5 | Зажигание (IG1) |

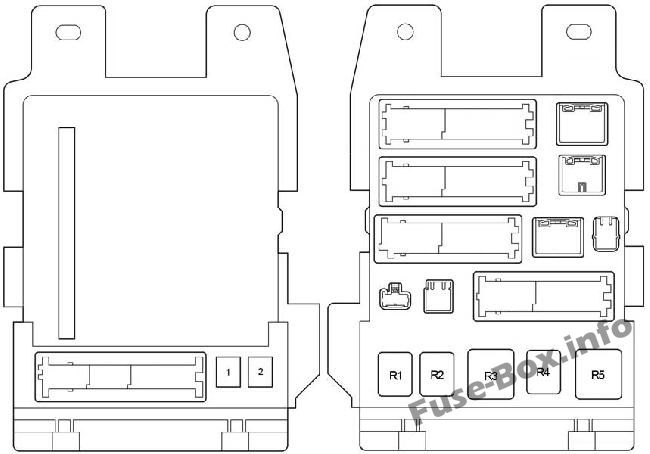

Релейная коробка
| № | Реле |
|---|---|
| R1 | Освещение салона (DOME CUT) |
| R2 | Задний противотуманный фонарь (РР противотуманные фары) |
| R3 | - |
| R4 | Зажигание (IG1 №2) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

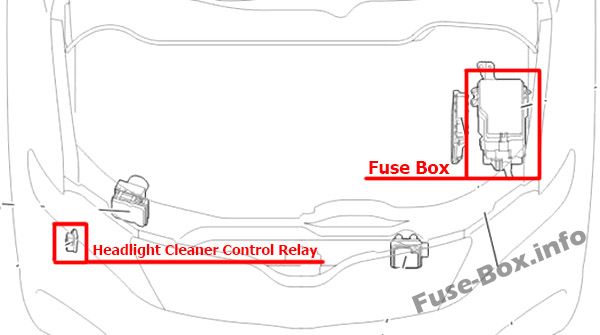

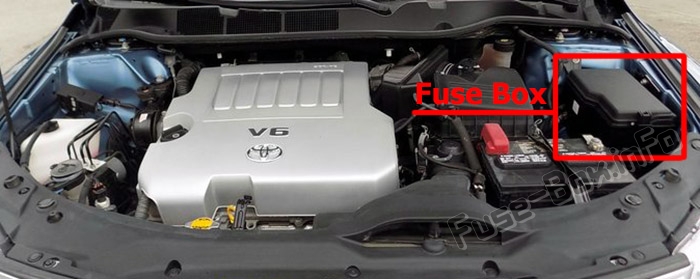

Расположение блока предохранителей

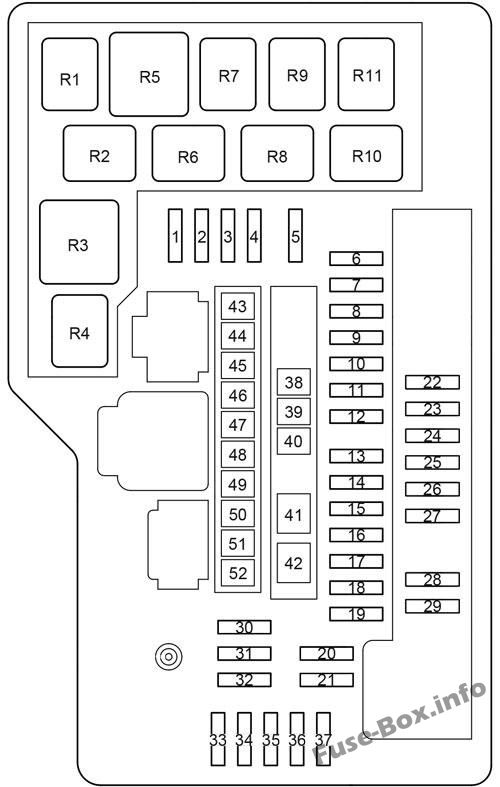

Схема блока предохранителей
| № | Name | Amp | Схема |
|---|---|---|---|
| 1 | DOME | 7.5 | Индивидуальное/внутреннее освещение, освещение туалетного столика, освещение выключателя двигателя, освещение дверей, электропривод двери багажного отделения, датчики и счетчики |
| 2 | ЭБУ-Б | 10 | Приборы и счетчики, часы, аудиосистема, главный ЭБУ кузова, беспроводной пульт дистанционного управления, система смарт-ключей, дверь багажного отделения с электроприводом, система классификации пассажиров на переднем сиденье |
| 3 | RSE | 10 | 2008-2012: Развлекательная система для пассажиров задних сидений. |
| 4 | РАДИО №1 | 15 (2008-2010) 20 (2011-2017) | Аудиосистема, навигационная система |
| 5 | DCC | - | - |
| 6 | РАДИО №3 | 25 | 2008-2012: Аудиосистема |
| 6 | АУДИОУСИЛИТЕЛЬ | 20 | 2013-2017: Аудиосистема |
| 7 | - | - | - |
| 8 | IG2 | 25 | Предохранители "INJ NO.1", "INJ NO.2", система подушек безопасности SRS |
| 9 | - | - | - |
| 10 | HAZ | 15 | 2008-2012: Указатели поворота |
| 10 | ПОВОРОТ-HAZ | 15 | 2013-2017: Указатели поворота |
| 11 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 12 | EFI NO.1 | 10 | Система смарт-ключа, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, автоматическая коробка передач |
| 13 | АЛЬТ-С | 7.5 | Система зарядки |
| 14 | AM2 | 7.5 | Мультиплексная система связи, система запуска |
| 15 | SEC-РОГ | 7.5 | Защита от кражи |
| 16 | ЗАМОК СТР. | 20 | Система блокировки руля |
| 17 | ДВЕРЬ №1 | 20 | Система дверных замков с электроприводом |
| 18 | - | - | - |
| 19 | БИ-КСЕНОН | 10 | 2013-2017: Разрядные фары (управление дальним светом) |
| 20 | EFI NO.3 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 21 | EFI NO.2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 22 | EFI NO.4 | 20 | 1AR-FE: Датчик состава топливовоздушной смеси |
| 22 | ЭФИ ГЛАВНАЯ | 25 | 2GR-FE: предохранители "EFI №2", "EFI №3" |
| 23 | - | - | - |
| 24 | H-LP RH HI | 15 | Правая фара (дальний свет) |
| 25 | H-LP LH HI | 15 | Левая фара (дальний свет) |
| 26 | H-LP RH LO | 15 | Правая фара (ближний свет) |
| 27 | H-LP LH LO | 15 | Левая фара (ближний свет) |
| 28 | HORN | 10 | Horn |
| 29 | ЭФИ ГЛАВНАЯ | 20 | 1AR-FE: предохранители "EFI №2", "EFI №3" |
| 29 | A/F | 20 | 2GR-FE: датчик состава топливовоздушной смеси |
| 30 | INJ NO.2 | 15 | Система зажигания |
| 31 | INJ NO.1 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 32 | - | - | - |
| 33 | 115 В переменного тока | 15 | 2008-2012: Розетка |
| 33 | ЗЕРКАЛО | 10 | 2013-2017: Наружные зеркала заднего вида (память положения водителя) |
| 34 | - | - | - |
| 35 | ДЕИЛЬЕР | 20 | Антиобледенитель стеклоочистителя |
| 36 | - | - | - |
| 37 | - | - | - |
| 38 | СТ/АМ2 | 30 | Система запуска |
| 39 | - | - | - |
| 40 | - | - | - |
| 41 | EPS | 80 | Электроусилитель руля |
| 42 | ALT | 120/140 | Система зарядки, предохранители "НАГРЕВАТЕЛЬ", "АБС №1", "ВЕНТИЛЯТОР ГЛАВНЫЙ", "АБС №2", "ПБД", "RR DEF", "МИР HTR", "ДЕИЛЬЕР" |
| 43 | RR DEF | 30 | Обогрев заднего стекла |
| 44 | PBD | 30 | 2008-2012: Задняя дверь с электроприводом |
| 44 | LG/БЛИЖЕ | 30 | 2013-2017: Электропривод задней двери |
| 45 | H-LP CLNR | 30 | Очиститель фар |
| 45 | ВЕНТИЛЯТОР ГЛАВНЫЙ | 40 | 2GR-FE: Электрический вентилятор охлаждения |
| 46 | ВЕНТИЛЯТОР РДИ | 30 | 1AR-FE: Электрический вентилятор охлаждения |
| 47 | КДС ВЕНТИЛЯТОР | 30 | 1AR-FE: Электрический вентилятор охлаждения |
| 48 | - | - | - |
| 49 | АБС №2 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 50 | ВЕНТИЛЯТОР ГЛАВНЫЙ | 50 | 2GR-FE: Электрический вентилятор охлаждения |
| 51 | АБС №1 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 52 | НАГРЕВАТЕЛЬ | 50 | Система кондиционирования воздуха |
| Реле | |||
| R1 | Средство защиты от кражи (SEC HORN) | ||
| R2 | Антиобледенитель стеклоочистителей (ДЕИЛЬЕР) | ||
| R3 | - | ||
| R4 | Стоп-сигналы (BRK) | ||
| R5 | Обогрев заднего стекла (RR DEF) | ||
| R6 | Стартер (СТ) | ||
| R7 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1) | ||
| R8 | Разрядные фары (БИКСЕНОН) | ||
| R9 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 3) | ||
| R10 | Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2) | ||
| R11 | Зажигание (IG2) |
