Предохранители и реле Toyota Tundra (XK50, 2007-2013)
Схемы относятся к указанным годам и вариантам Toyota Tundra (XK50, 2007-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Тойота Тундра 2007-2013 гг.
Предохранители прикуривателя (розетки) в Toyota Tundra являются предохранители № 1 «ИНВЕРТОР», № 5 «PWR OUTLET» и № 27 «CIG» (2007–2010 гг.) В блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

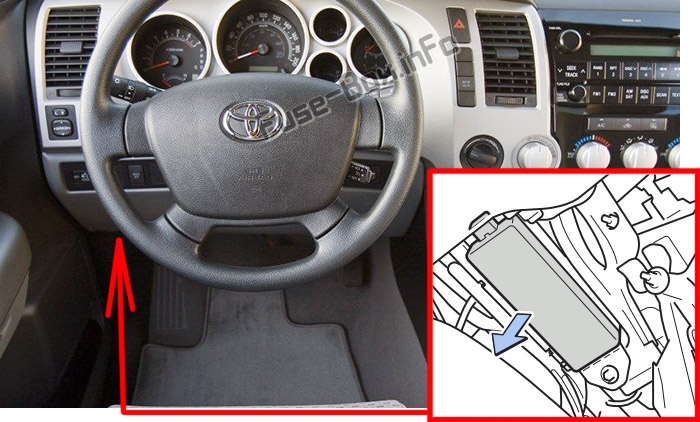

Расположение блока предохранителей
Он расположен под приборной панелью (для доступа снимите крышку).

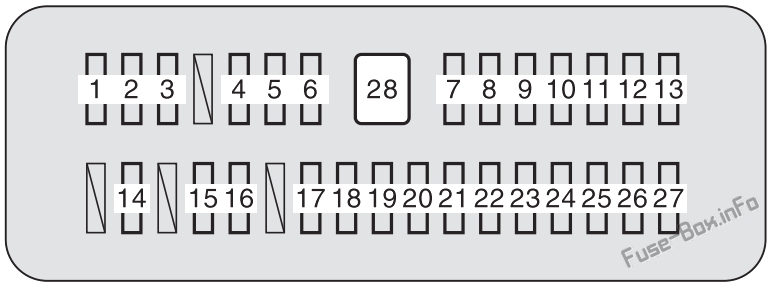

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | ИНВЕРТОР | 15A | Розетка (115В) |
| 2 | ПЕРЕДН. СИДЕНЬЕ ЛЕВ. | 30A | Переднее водительское сиденье с электроприводом |
| 3 | DR/LCK | 25A | Мультиплексная система связи |
| 4 | OBD | 7.5A | Бортовая система диагностики |
| 5 | PWR_OUTLET | 15A | Розетки |
| 6 | КАРГО ЛП | 7.5A | Грузовой фонарь |
| 7 | AM1 | 7.5A | Система блокировки переключения передач, система запуска |
| 8 | A/C | 7.5A | Система кондиционирования воздуха |
| 9 | MIR | 15A | Управление наружными зеркалами заднего вида, обогреватели наружных зеркал заднего вида |
| 10 | СИЛА №3 | 20A | Электрические стеклоподъемники |
| 11 | ПЕРЕДН.П/СИДЕНЬЕ ПРАВ. | 30A | Сиденье переднего пассажира с электроприводом |
| 12 | ТИ&ТЕ | 15A | Силовой наклон и силовой телескопический |
| 13 | S/КРЫША | 25A | Электрическая лунная крыша |
| 14 | ЭБУ-ИГ №1 | 7.5A | Антиблокировочная тормозная система, система контроля устойчивости автомобиля, мультиплексная коммуникационная система, интуитивно понятная система помощи при парковке, электропривод переднего сиденья водителя, электропривод наклона и телескопического электропривода, блокировка переключения передач, система предупреждения о давлении в шинах, счетчик аксессуаров, буксировка прицепа, розетка, электрическая луна крыша |
| 15 | LH-IG | 7.5A | Фонари заднего хода, система зарядки, датчики и счетчики, указатели поворота, система кондиционирования воздуха, обогреватели сидений, обогреватель заднего стекла |
| 16 | 4WD | 20A | Система управления полным приводом |
| 17 | WSH | 20A | Мойщик окон |
| 18 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 30A | Стеклоочиститель и омыватель |
| 19 | ЭБУ-ИГ №2 | 7.5A | Мультиплексная система связи |
| 20 | TAIL | 15A | Задние фонари, фонари прицепа (задние фонари), габаритные огни, внешние фонари ног |
| 21 | Кондиционер ИГ | 10A | Система кондиционирования воздуха |
| 22 | БУКСИРОВКА БК/ВВЕРХ | 7.5A | 2007-2009: Не используется; 2010-2013: Фары прицепа |
| 23 | SEAT-HTR | 20A | Подогрев сидений или обогреватель и вентиляция сидений |
| 24 | ПАНЕЛЬ | 7.5A | Подсветка приборной панели, подсветка перчаточного ящика, счетчик аксессуаров, аудиосистема, монитор заднего вида, навигационная система, развлекательная система для пассажиров задних сидений, датчики и счетчики, система кондиционирования воздуха |
| 25 | ACC | 7.5A | Счетчик аксессуаров, аудиосистема, развлекательная система для пассажиров задних сидений, монитор заднего вида, навигационная система, фонари заднего хода, фонари прицепа (фонари заднего хода), мультиплексная система связи, розетка, наружное зеркало заднего вида |
| 26 | БК/УП ЛП | 10A | Резервный свет, датчики и счетчики |
| 27 | CIG | 15A | 2007-2010: Прикуриватель; 2011-2013: Не используется |
| 28 | СИЛА №1 | 30A | Электростеклоподъемники, электростеклоподъемники заднего стекла |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

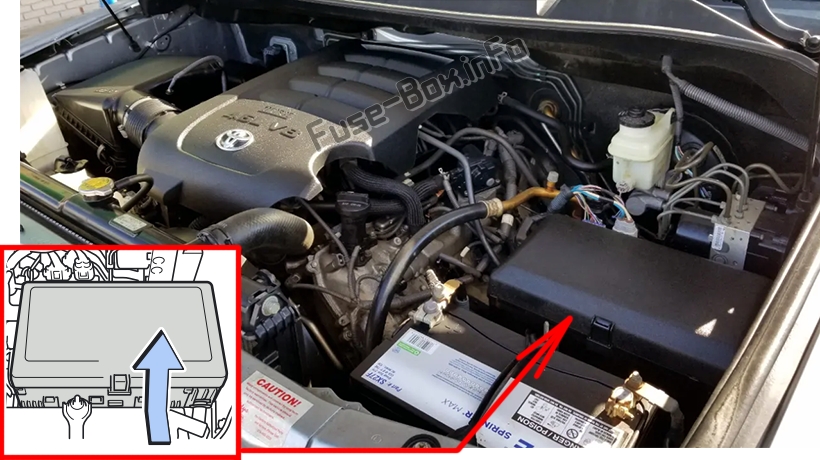

Расположение блока предохранителей

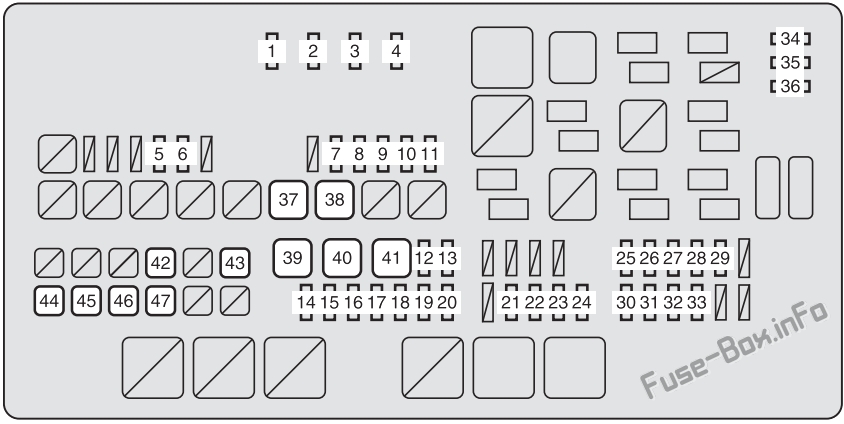

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | A/F | 15A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 2 | HORN | 10A | Horn |
| 3 | ЭФИ №1 | 25A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 4 | IG2 ГЛАВНЫЙ | 30A | Предохранители INJ, MET, IGN |
| 5 | ДЕИЛЬЕР | 20A | Антиобледенитель переднего стеклоочистителя |
| 6 | БУКСИРОВКА ХВОСТ | 30A | Фонари прицепа (задние фонари) |
| 7 | СИЛА №4 | 25A | 2007-2009: Не используется; 2010-2013: Электростеклоподъемники |
| 8 | СИЛА №2 | 30A | Задние стеклоподъемники с электроприводом |
| 9 | FOG | 15A | Передние противотуманные фары |
| 10 | STOP | 15A | Стоп-сигналы, высокий стоп-сигнал, система контроля устойчивости автомобиля, антиблокировочная система тормозов, система блокировки переключения передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, буксировочный преобразователь |
| 11 | БУКСИРОВКА БРК | 30A | Контроллер тормозов прицепа |
| 12 | IMB | 7.5A | 2007-2009: Система иммобилайзера двигателя; 2010-2013: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 13 | AM2 | 7.5A | Система запуска |
| 14 | БУКСИРОВКА | 30A | Буксировочный преобразователь |
| 15 | AI_PMP_HTR (или AI-HTR) | 10A | 2007-2010: Не используется; 2011-2013: Система впрыска воздуха |
| 16 | АЛЬТ-С | 5A | Система зарядки |
| 17 | ПОВОРОТ-HAZ | 15A | Указатели поворота, аварийные мигалки, буксировочный преобразователь |
| 18 | Ф/ПМП | 15A | Нет цепи |
| 19 | ETCS | 10A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электрическая система управления дроссельной заслонкой |
| 20 | МЕТ-Б | 5A | Манометры и счетчики |
| 21 | AMP | 30A | Аудиосистема, монитор заднего вида, навигационная система, развлекательная система для пассажиров задних сидений |
| 22 | РАД №1 | 15A | Аудиосистема, монитор заднего вида, навигационная система, развлекательная система для пассажиров задних сидений |
| 23 | ЭБУ-B1 | 7.5A | Мультиплексная система связи, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, электрические розетки, электропривод переднего сиденья водителя, электропривод наклона и электропривод телескопирования |
| 24 | DOME | 7.5A | Внутреннее освещение, личное освещение, освещение туалетного столика, освещение выключателя двигателя, освещение для ног, измеритель аксессуаров |
| 25 | ГОЛОВА ЛЕВАЯ | 15A | Левая фара (дальний свет) |
| 26 | ГОЛОВА ЛЛ | 15A | Левая фара (ближний свет) |
| 27 | INJ | 10A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система зажигания |
| 28 | MET | 7.5A | Манометры и счетчики |
| 29 | IGN | 10A | Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система иммобилайзера двигателя (2007-2009), система круиз-контроля |
| 30 | ГОЛОВКА ПРАВАЯ | 15A | Правая фара (дальний свет) |
| 31 | ГОЛОВА РЛ | 15A | Правая фара (ближний свет) |
| 32 | ЭФИ №2 | 10A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, насос для обнаружения утечек |
| 33 | DEF I/UP | 5A | Нет цепи |
| 34 | ЗАПАСНОЙ | 5A | Запасной предохранитель |
| 35 | ЗАПАСНОЙ | 15A | Запасной предохранитель |
| 36 | ЗАПАСНОЙ | 30A | Запасной предохранитель |
| 37 | УДАЛЕНИЕ ТУМАНА | 40A | Обогрев заднего стекла |
| 38 | СУББАТ | 40A | Буксировка прицепа |
| 39 | ABS1 | 50A | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 40 | ABS2 | 40A | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 41 | ST | 30A | Система запуска |
| 42 | HTR | 50A | Система кондиционирования воздуха |
| 43 | ЛХ-ДЖ/Б | 150A | AM1, ХВОСТ, ПАНЕЛЬ, ACC, CIG, LH-IG, 4WD, ЭБУ-ИГ №1, БК/УП ЛП, SEAT-HTR, Кондиционер ИГ, ЭБУ-ИГ №2, WSH, СТЕКЛООЧИСТИТЕЛЬ, OBD, A/ Предохранители C, ТИ&ТЕ, ПЕРЕДН.П/СИДЕНЬЕ ПРАВ., MIR, DR/LCK, ПЕРЕДН. СИДЕНЬЕ ЛЕВ., КАРГО ЛП, PWR OUTLET, СИЛА №1 |
| 44 | ALT | 140А или 180А | Предохранители ЛХ-ДЖ/Б, HTR, СУББАТ, БУКСИРОВКА БРК, STOP, FOG, БУКСИРОВКА ХВОСТ, ДЕИЛЬЕР |
| 45 | А/НАСОС №1 | 50A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 46 | А/НАСОС №2 | 50A | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 47 | MAIN | 40A | ГОЛОВА ЛЛ, ГОЛОВА РЛ, ГОЛОВА ЛЕВАЯ, ГОЛОВКА ПРАВАЯ предохранители |
