Предохранители и реле Toyota Tundra (2004-2006) (Double Cab)
Схемы относятся к указанным годам и вариантам Toyota Tundra (2004-2006) (Double Cab). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Tundra (Double Cab) 2004-2006 гг.
Предохранители прикуривателя (розетки) в Toyota Tundra являются предохранители № 4 «ИНВ переменного тока», № 8 «CIG» и № 22 «ВЫХОД ЭЛЕКТРОПИТАНИЯ» в блоке предохранителей панели приборов.
Оглавление

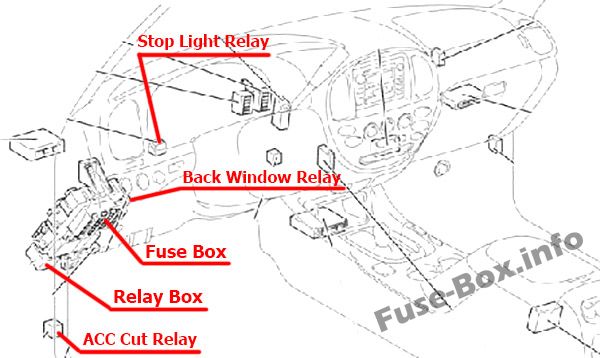

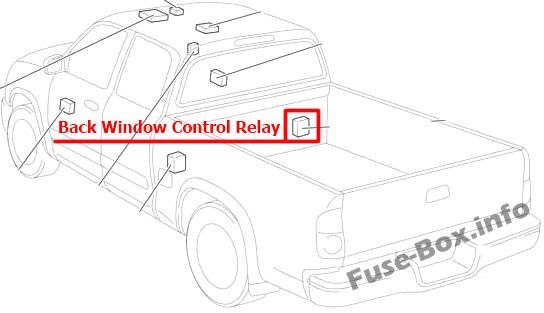

Обзор салона
Обзор салона
Блок предохранителей в салоне

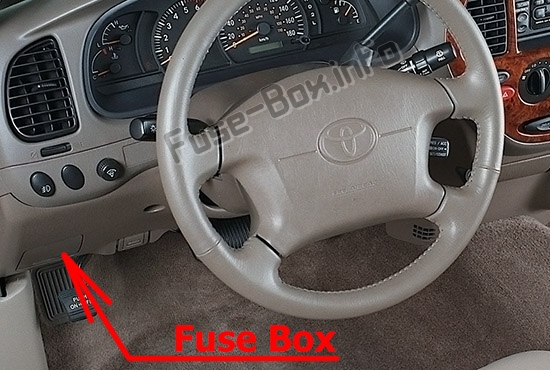

Расположение блока предохранителей
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

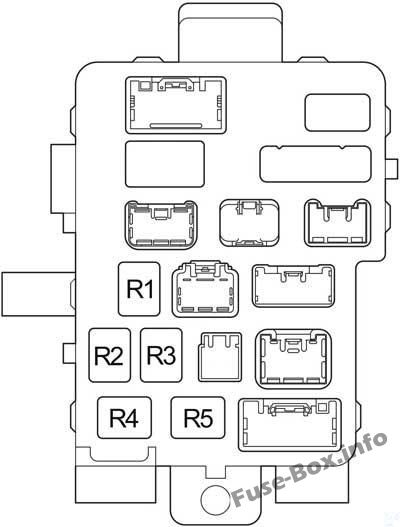

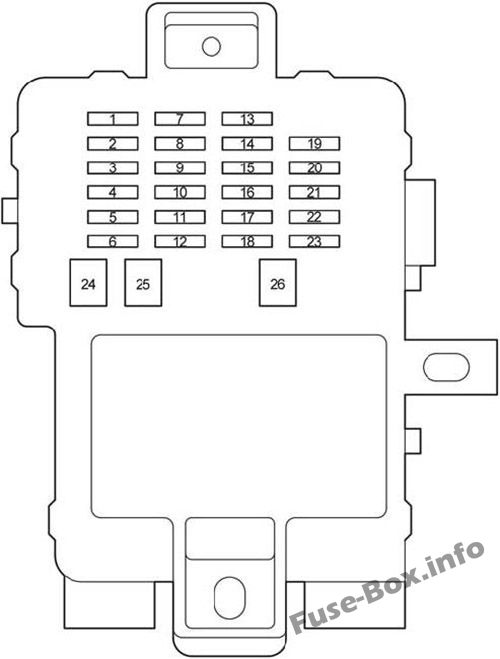

Схема блока предохранителей
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| 1 | TAIL | 15 | Задние фонари, фонари прицепа (задние фонари), габаритные огни, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, подсветка номерного знака |
| 2 | ЭБУ-ИГ | 10 | Система зарядки, стоп-сигналы, антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, люк с электроприводом, система блокировки дверей водителя и переднего пассажира, датчики и счетчики, мультиинформационный дисплей, розетки, мультиплексная система связи, шина система предупреждения о давлении, внутреннее зеркало заднего вида с автоматическим антибликовым покрытием |
| 3 | WSH | 25 | Дворники и омыватель |
| 4 | ИНВ переменного тока | 15 | Розетки |
| 5 | ИГН 2 | 20 | Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | ВЭР №3 | 20 | Стеклоподъемник заднего пассажира (правая сторона) |
| 7 | ВЭР №4 | 20 | Стеклоподъемник заднего пассажира (левая сторона) |
| 8 | CIG | 15 | Зажигалка |
| 9 | РАД №2 | 7.5 | Автомобильная аудио/видеосистема, аудиосистема для задних сидений, развлекательная система для задних сидений, электропривод управления зеркалами заднего вида, розетки, мультиплексная система связи (система дверных замков с электроприводом, система безопасности, система автоматического отключения фар и задних фонарей, система входа с подсветкой, дневное время) система ходовых огней), часы, индикаторы положения коробки передач |
| 10 | 4WD | 20 | ДОБАВЛЯТЬ. система управления, система полного привода |
| 11 | STOP | 15 | Стоп-сигналы, верхний стоп-сигнал, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система, свет прицепа (стоп-сигналы), контроллер тормозов прицепа, тяговый преобразователь, мультиплекс система связи |
| 12 | OBD | 7.5 | Бортовая система диагностики |
| 13 | ПАНЕЛЬ | 7.5 | Подсветка приборной панели, подсветка перчаточного ящика, подсветка подогревов сидений, прикуривателя, пепельницы, мультиинформационный дисплей, аудиосистема/видеосистема, датчики и счетчики, системы кондиционирования, розетки |
| 14 | ВЭР №1 | 25 | Система блокировки водительской двери, стеклоподъемник со стороны водителя |
| 15 | WIP | 25 | Стеклоочиститель и омыватели |
| 16 | IGN 1 | 10 | Система зарядки, система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля устойчивости автомобиля, датчики и счетчики, система кондиционирования воздуха, система классификации пассажиров на переднем сиденье |
| 17 | СОЛНЕЧНАЯ КРЫША | 25 | Электрическая лунная крыша |
| 18 | ВЭР №2 | 25 | Система блокировки двери переднего пассажира, электростеклоподъемник переднего пассажира |
| 19 | HTR | 10 | Системы кондиционирования воздуха, электровентилятор охлаждения, обогреватель заднего стекла, подогрев сидений, подогрев наружных зеркал заднего вида |
| 20 | FOG | 15 | Передние противотуманные фары |
| 21 | ИЗМЕРЯТЬ | 15 | Фонари заднего хода, датчики и счетчики, аварийные мигалки, индикатор пробуксовки, система контроля устойчивости автомобиля, система полного привода, фонари прицепа (фонари заднего хода), система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, индикатор положения переключения передач огни |
| 22 | ВЫХОД ЭЛЕКТРОПИТАНИЯ | 15 | Розетки |
| 23 | СЕАТ ХТР | 15 | Подогрев сидений |
| 24 | СИЛОВОЕ СИДЕНЬЕ | 30 | Передние сиденья с электроприводом |
| 25 | AM1 | 40 | Предохранители "HTR", "CIG", "ИЗМЕРЯТЬ", "РАД №2", "ЭБУ-ИГ", "WIP", "WSH", "IGN 1", "ИГН 2" и "4WD" |
| 26 | ПВР №5 | 30 | Заднее стекло с электроприводом |
| № | Реле |
|---|---|
| R1 | Задний свет |
| R2 | Резервный свет |
| R3 | Вспомогательное реле (ACC) |
| R4 | Силовая магистраль |
| R5 | Противотуманные фары |

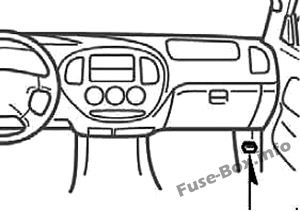

Дополнительный блок предохранителей (2004 г.)
Боковая панель обтекателя переднего пассажира.
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| - | - | - | - |
| 30 | STA | 7.5 | Система запуска |
Релейная коробка
| № | Реле |
|---|---|
| R1 | инвертор |
| R2 | Подогрев сиденья |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

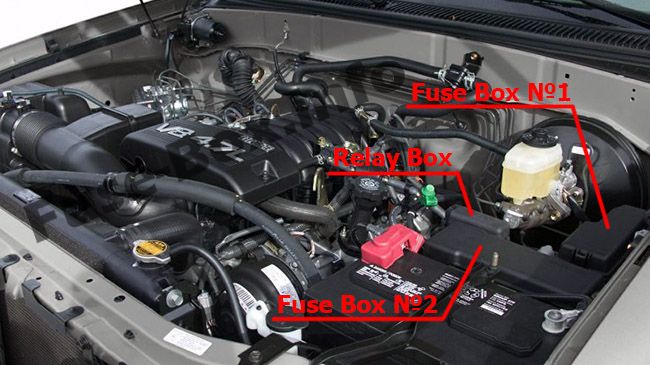

Расположение блока предохранителей

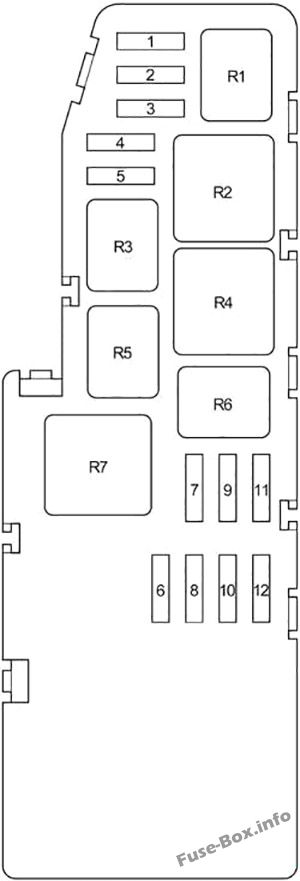

Блок предохранителей №1 Схема
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| 1 | H-LP правая | 10 | с системой дневных ходовых огней: Правая фара (дальний свет) |
| 2 | H-LP левый | 10 | с системой дневных ходовых огней: Левая фара (дальний свет) |
| 3 | STA | 7.5 | 2005-2006: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 3 | A/C | 7.5 | 2004: Система кондиционирования воздуха |
| 4 | H-LP РЛ | 10 | с системой дневных ходовых огней: Правая фара (ближний свет) |
| 5 | H-LP ЛЛ | 10 | с системой дневных ходовых огней: Левая фара (ближний свет) |
| 6 | - | - | 2005-2006: - |
| 7 | DEF/I ВВЕРХ | 7.5 | 2005-2006: Обогрев наружных зеркал заднего вида, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 8 | RSE | 7.5 | 2005-2006: Аудиосистема для задних сидений, развлекательная система для задних сидений. |
| 9 | A/C | 7.5 | 2005-2006: Система кондиционирования воздуха |
| 10 | A/F | 20 | 2005-2006: Датчик A/F |
| 11 | - | - | 2005-2006: - |
| 12 | - | - | - |
| Реле | |||
| R1 | Стартер (СТ) | ||
| R2 | Диммер | ||
| R3 | - | ||
| R4 | Система дневных ходовых огней (DRL N0.4) | ||
| R5 | Обогрев наружных зеркал заднего вида (МИР ХТР) | ||
| R6 | Датчик состава топливовоздушной смеси (A/F) | ||
| R7 | Обогреватель |

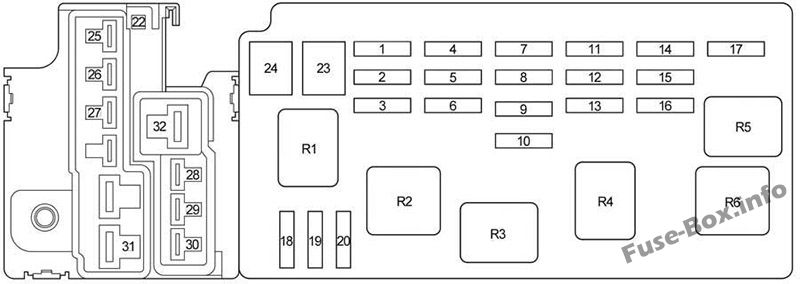

Блок предохранителей №2 Схема

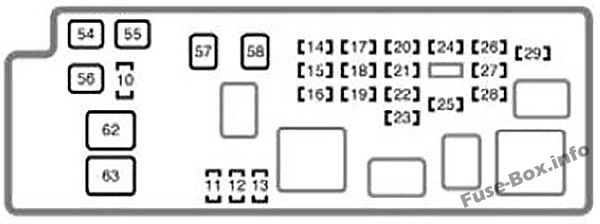

2004 (предохранители 10, 54-57, 62-63)
2005, 2006
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| 1 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 2 | EFI NO.1 | 20 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электрическая система управления дроссельной заслонкой |
| 3 | H-LP правая | 15 | без системы дневных ходовых огней: правая фара |
| 4 | БУКСИРОВКА | 30 | Освещение прицепа (стоп-сигналы, указатели поворота) |
| 5 | АЛЬТ-С | 7.5 | Система зарядки |
| 6 | DRL | 15 | с системой дневных ходовых огней: Система дневных ходовых огней |
| 6 | H-LP левый | 15 | без системы дневных ходовых огней: Левая фара |
| 7 | AM2 | 25 | Система запуска |
| 8 | ПОВОРОТ-HAZ | 20 | Указатели поворота, аварийные мигалки, буксировочный преобразователь |
| 9 | РАД №3 | 20 | 2004: Аудиосистема/видеосистема |
| 9 | РАД №3 | 30 | 2005-2006: Аудиосистема/видеосистема |
| 10 | ST | 30 | 2005-2006: Система запуска, предохранитель "STA" |
| 10 | КАРГО ЛП | 7.5 | 2004: Грузовой фонарь |
| 11 | HORN | 10 | Рога |
| 12 | - | - | - |
| 13 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой, насос для обнаружения утечек |
| 14 | DOME | 10 | Центральное внутреннее и личное освещение, индивидуальное освещение, датчики и счетчики, часы, подсветка замка зажигания, подсветка дверей, подножка, подсветка туалетного столика |
| 15 | ЭБУ-Б | 7.5 | Мультиплексная система связи (система дверных замков с электроприводом, система безопасности, система автоматического отключения фар и задних фонарей, система входа с подсветкой, система дневных ходовых огней), система блокировки дверей водителя и переднего пассажира, датчики и счетчики, беспроводная система блокировки дверей, контроль устойчивости автомобиля система, подсветка дверей |
| 16 | МИР ХТР | 15 | Обогрев наружных зеркал заднего вида |
| 17 | РАД №1 | 25 | 2004: Аудиосистема |
| 17 | РАД №1 | 20 | 2005-2006: Аудиосистема, развлекательная система для пассажиров задних сидений. |
| 18 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 19 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
| 20 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 22 | КАРГО ЛП | 7.5 | 2005-2006: Грузовой фонарь |
| 23 | ДВЕРЬ №2 | 30 | 2005-2006: Мультиплексная система связи (система дверных замков с электроприводом, система безопасности) |
| 24 | MAIN | 40 | 2005-2006: предохранители "H-LP правая", "H-LP левый", "H-LP ЛЛ" и "H-LP РЛ". |
| 25 | АБС №2 | 30 | 2005-2006: Антиблокировочная система тормозов, система контроля устойчивости автомобиля. |
| 26 | УДАЛЕНИЕ ТУМАНА | 40 | 2005-2006: Обогрев заднего стекла |
| 27 | НАГРЕВАТЕЛЬ | 50 | 2005-2006: Система кондиционирования воздуха |
| 28 | АБС №1 | 40 | 2005-2006: Антиблокировочная система тормозов, система контроля устойчивости автомобиля. |
| 29 | А/НАСОС | 50 | 2005-2006: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 30 | R/B | 30 | 2005-2006: Предохранитель "A/F" |
| 31 | БУКСИРОВКА Р/Б | 60 | 2005-2006: Предохранители "БУКСИРОВКА ХВОСТ", "БАТТ-ЗАРЯД" и "БУКСИРОВКА БРК" |
| 32 | ALT | 140 | 2005-2006: "УДАЛЕНИЕ ТУМАНА", "ABS N0.2", "КАРГО ЛП", "ОБОГРЕВАТЕЛЬ", "AM1", "СИЛОВОЕ СИДЕНЬЕ", "TAIL", "СТОП", "ЛЮК КРЫШИ", "ПАНЕЛЬ", "OBD", "FOG", "ВЭР №1", "PWR N0.2", "PWR N0.5", "ИНВ переменного тока", "PWR N0.3", "ВЭР №4", "ВЫХОД ЭЛЕКТРОПИТАНИЯ» и «СЕАТ ХТР» предохранители |
| 54 | АБС №1 | 30 | без системы контроля устойчивости автомобиля: антиблокировочная тормозная система |
| 54 | АБС №1 | 50 | с системой контроля устойчивости автомобиля: Антиблокировочная тормозная система |
| 55 | НАГРЕВАТЕЛЬ | 50 | Система кондиционирования воздуха |
| 56 | УДАЛЕНИЕ ТУМАНА | 40 | Обогрев заднего стекла |
| 62 | ALT | 140 | "УДАЛЕНИЕ ТУМАНА", "АБС №1", "КАРГО ЛП", "ОБОГРЕВАТЕЛЬ", "AM1", "СИДЕНЬЕ PWR", "ХВОСТ", "СТОП", "ЛЮК КРЫШИ", "ПАНЕЛЬ", "OBD", "FOG", "PWR № 1", "PWR № 2", "PWR № 5", "ИНВ переменного тока", "PWR № 3", "PWR № 4", "ВЫХОД ЭЛЕКТРОПИТАНИЯ", " СЕАТ ХТР», предохранители «ЗАРЯД БАТАРЕИ», «БУКСИРОВКА БРК» и «БУКСИРОВОЧНЫЙ ХВОСТ». |
| 63 | АБС №2 | 60 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система |
| Реле | |||
| R1 | Реле размыкания цепи (C/OPN) | ||
| R2 | Фара (ГОЛОВНАЯ) | ||
| R3 | EFI | ||
| R4 | Топливный насос | ||
| R5 | Horn | ||
| R6 | Обогрев заднего стекла (УДАЛЕНИЕ ТУМАНА) |
Релейная коробка
| № | Name | Amp | Защищенные компоненты |
|---|---|---|---|
| 1 | RSE | 7.5 | 2004: Аудиосистема для задних сидений, развлекательная система для задних сидений. |
| 2 | БУКСИРОВОЧНЫЙ ХВОСТ | 30 | Фонари прицепа (задние фонари) |
| 3 | ЗАРЯД БАТАРЕИ | 30 | Аккумулятор прицепа |
| 4 | БУКСИРОВКА БРК | 30 | Контроллер тормозов прицепа |
| Реле | |||
| R1 | Фонари прицепа (задние фонари) | ||
| R2 | Аккумулятор прицепа |
