Предохранители и реле Toyota Tundra (2000-2006) fuses and relays (Standard and Access Cab)
Схемы относятся к указанным годам и вариантам Toyota Tundra (2000-2006) fuses and relays (Standard and Access Cab). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Tundra (стандартная кабина и кабина с доступом) 2000-2006 гг.
Предохранители прикуривателя (розетки) в Toyota Tundra являются предохранитель «ACC» (прикуриватель) в блоке предохранителей панели приборов и предохранители «ВЫХОД 1» (выход питания — верхний), «ВЫХОД 2» (выход питания — нижний) в блоке предохранителей в моторном отсеке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

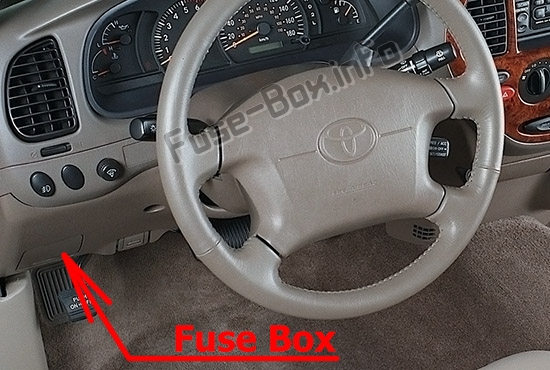

Пассажирский отсек
Блок предохранителей расположен со стороны водителя на панели приборов, за крышкой.

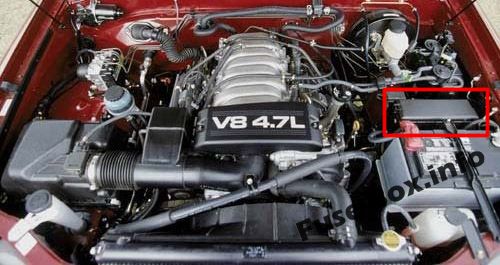

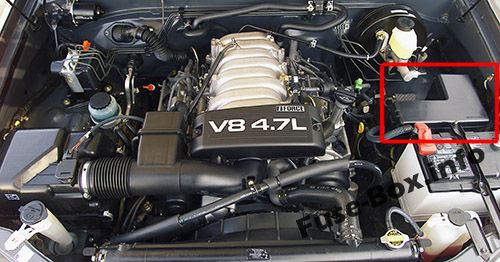

Блок предохранителей в моторном отсеке
Он расположен в моторном отсеке (слева).
2000-2002 гг.
2003-2006 гг.
Схемы блока предохранителей
Схемы блока предохранителей

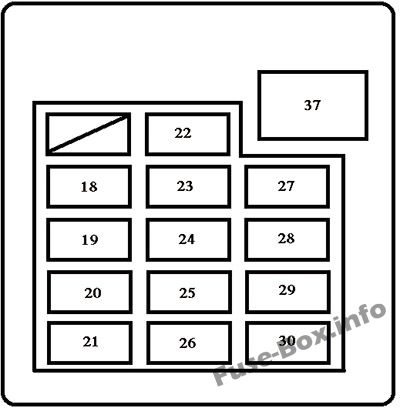

2000

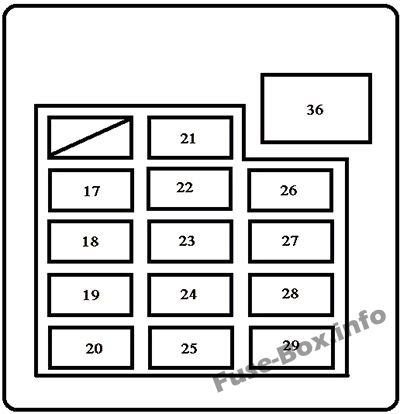

Пассажирский отсек
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 18 | WIP | 20 | Стеклоочистители и омыватели лобового стекла |
| 19 | TURN | 5 | Сигнальные огни поворота |
| 20 | ЭБУ-ИГ | 5 | Антиблокировочная система тормозов и система круиз-контроля |
| 21 | 4WD | 20 | Система управления полным приводом и система управления A.D.D. |
| 22 | ACC | 15 | Прикуриватель, аудиосистема, система подушек безопасности SRS и зеркала заднего вида с электроприводом |
| 23 | ИЗМЕРЯТЬ | 10 | Датчики и счетчики, фонари заднего хода, система запуска, система дневных ходовых огней и система кондиционирования воздуха |
| 24 | IGN | 5 | Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система выпуска и система зажигания |
| 25 | КАРГО ЛП | 5 | Грузовой фонарь |
| 26 | TAIL | 15 | Задние фонари, подсветка номерного знака, подсветка приборной панели, габаритные огни и подсветка перчаточного ящика |
| 27 | ЭБУ-Б | 5 | сигнальная лампа СРС |
| 28 | РОГ HAZ | 20 | Аварийные мигалки и сирены |
| 29 | ST | 5 | Система запуска |
| 30 | STOP | 15 | Стоп-сигналы и высокий стоп-сигнал |
| 37 | PWR | 30 | Система дверных замков с электроприводом, электрические стеклоподъемники и сиденье с электроприводом |

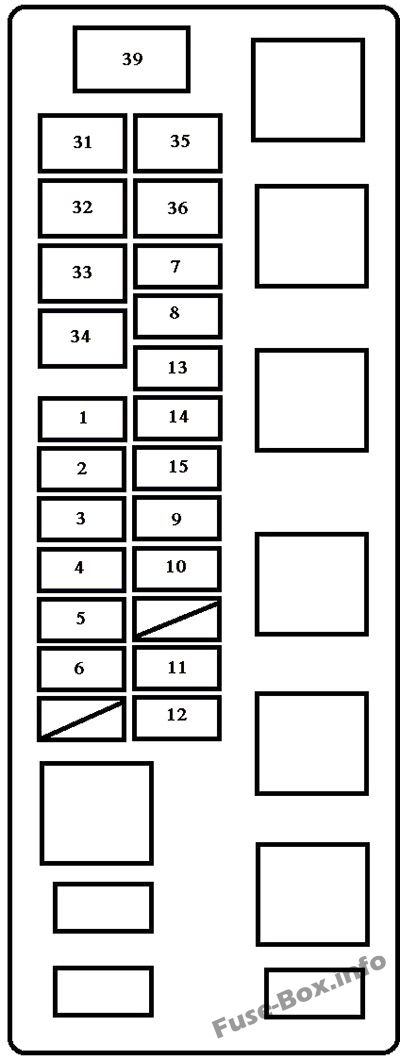

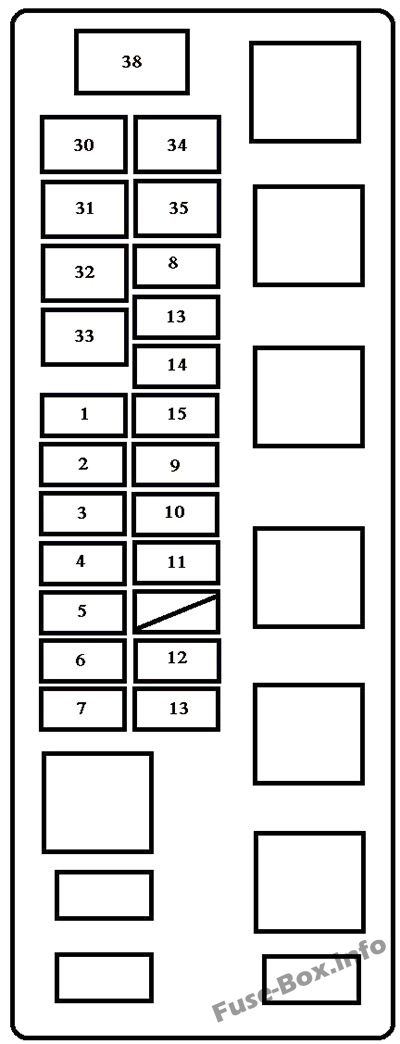

Моторного отсека
С буксировочным комплектом
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | EFI NO.1 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов, топливный насос и все компоненты в предохранителе «EFI NO.2». |
| 2 | ETCS | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива и электронная система управления дроссельной заслонкой |
| 3 | DOME | 15 | Внутреннее освещение, личное освещение, освещение туалетного столика и освещение салона |
| 4 | OBD | 7,5 | Бортовая система диагностики |
| 5 | ВЫХОД 1 | 15 | Розетка (верхняя) |
| 6 | ВЫХОД 2 | 15 | Розетка (нижняя) |
| 7 | противотуманные фары | 20 | Передние противотуманные фары |
| 8 | АЛЬТ-С | 7,5 | Система зарядки |
| 9 | ГОЛОВА (ПРАВАЯ) | 10 | Правая фара |
| 10 | ГОЛОВА (ЛЕВАЯ) | 10 | Левая фара |
| 11 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива и система контроля выбросов |
| 12 | A/C | 10 | Система кондиционирования воздуха |
| 13 | DRL | 7.5 | Система дневных ходовых огней (с системой дневных ходовых огней) |
| 14 | ГОЛОВА (НИЖНИЙ ПРАВЫЙ) | 10 | Левая фара (ближний свет) (с системой дневных ходовых огней) |
| 15 | ГОЛОВА (НИЖНИЙ ЛЕВЫЙ) | 10 | Левая фара (ближний свет) (с системой дневных ходовых огней) |
| 16 | ГОЛОВА (ВЫС. ПРАВАЯ) | 10 | Правая фара (дальний свет) |
| 17 | ГОЛОВА (HI LH) | 10 | Левая фара (дальний свет) |
| 31 | АБС 1 | 40 | Антиблокировочная тормозная система |
| 32 | АБС 2 | 40 | Антиблокировочная тормозная система |
| 33 | J/B | 50 | Все компоненты в «PWR», «РОГ HAZ», «TAIL», «КАРГО ЛП». Предохранители «СТОП» и «ЭБУ-Б» |
| 34 | AM2 | 30 | Система зажигания |
| 35 | AM1 | 40 | Система зажигания |
| 36 | HTR | 50 | Система кондиционирования воздуха |
| 38 | FL | 30 | Фары прицепа |
| 39 | ALT | 120 | Все компоненты предохранителей «AM1», «АЛЬТ-С», «HTR», «противотуманные фары», «ВЫХОД 1» и «ВЫХОД 2». |
2001, 2002
Пассажирский отсек
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 17 | WIP | 20 | Стеклоочистители и омыватели лобового стекла |
| 18 | TURN | 5 | Сигнальные огни поворота |
| 19 | ECU | 5 | Антиблокировочная система тормозов и система круиз-контроля |
| 20 | 4WD | 20 | Система управления полным приводом и система управления A.D.D. |
| 21 | ACC | 15 | Прикуриватель, аудиосистема, система подушек безопасности SRS и зеркала заднего вида с электроприводом |
| 22 | ИЗМЕРЯТЬ | 10 | Датчики и счетчики, фонари заднего хода, система запуска, система дневных ходовых огней и система кондиционирования воздуха |
| 23 | IGN | 5 | Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система выпуска и система зажигания |
| 24 | КАРГО ЛП | 5 | Грузовой фонарь |
| 25 | TAIL | 15 | Задние фонари, подсветка номерного знака, подсветка приборной панели, габаритные огни и подсветка перчаточного ящика |
| 26 | ЭБУ-Б | 5 | сигнальная лампа СРС |
| 27 | РОГ HAZ | 20 | Аварийные мигалки и сирены |
| 28 | STA | 5 | Система запуска |
| 29 | STOP | 15 | Стоп-сигналы и высокий стоп-сигнал |
| 36 | СИЛА | 30 | Система дверных замков с электроприводом, электрические стеклоподъемники и сиденье с электроприводом |
Моторного отсека
С буксировочным комплектом
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | OBD | 7,5 | Бортовая система диагностики |
| 2 | ВЫХОД 1 | 15 | Розетка (верхняя) |
| 3 | ВЫХОД 2 | 15 | Розетка (нижняя) |
| 3 | противотуманные фары | 20 | Передние противотуманные фары |
| 4 | АЛЬТ-С | 7,5 | Система зарядки |
| 5 | ГОЛОВА (ПРАВАЯ) | 10 | Правая фара |
| 10 | ГОЛОВА (ЛЕВАЯ) | 10 | Левая фара (без системы дневных ходовых огней) |
| 10 | ГОЛОВА (ВЫС. ПРАВАЯ) | 10 | Фара правая полоса (дальний свет) (с системой дневных ходовых огней) |
| 11 | ГОЛОВА (ЛЕВАЯ) | 10 | Левая фара (без системы дневных ходовых огней) |
| 11 | ГОЛОВА (HI LH) | 10 | Левая фара (дальний свет) (с системой дневных ходовых огней) |
| 12 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива и система контроля выбросов |
| 13 | A/C | 10 | Система кондиционирования воздуха |
| 14 | DRL | 7.5 | Система дневных ходовых огней (с системой дневных ходовых огней) |
| 15 | ГОЛОВА (НИЖНИЙ ПРАВЫЙ) | 10 | Левая фара (ближний свет) (с системой дневных ходовых огней) |
| 16 | ГОЛОВА (НИЖНИЙ ЛЕВЫЙ) | 10 | Левая фара (ближний свет) (с системой дневных ходовых огней) |
| 30 | АБС 1 | 40 | Антиблокировочная тормозная система |
| 31 | АБС 2 | 40 | Антиблокировочная тормозная система |
| 32 | J/B | 50 | Все компоненты предохранителей «PWR», «РОГ HAZ», «TAIL», «КАРГО ЛП», «STOP» и «ЭБУ-Б». |
| 33 | AM2 | 30 | Система зажигания |
| 34 | AM1 | 40 | Система зажигания |
| 35 | HTR | 50 | Система кондиционирования воздуха |
| 37 | FL | 30 | Фары прицепа |
| 38 | ALT | 120 | Все компоненты предохранителей «AM1», «АЛЬТ-С», «HTR», «противотуманные фары», «ВЫХОД 1» и «ВЫХОД 2». |

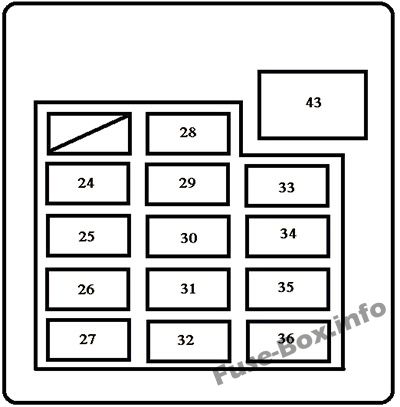

2003, 2004
Пассажирский отсек
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 24 | WIP | 20 | Стеклоочистители и омыватели лобового стекла |
| 25 | TURN | 5 | Сигнальные огни поворота |
| 26 | ЭБУ ИГ | 5 | Антиблокировочная система тормозов, круиз-контроль |
| 27 | 4WD | 20 | Система управления полным приводом, A.D.D. система контроля |
| 28 | ACC | 15 | Прикуриватель, аудиосистема, система подушек безопасности SRS, зеркала заднего вида с электроприводом, предохранители «ВЫХОД 1» и «ВЫХОД 2» |
| 29 | ИЗМЕРЯТЬ | 10 | Приборы и счетчики, фонари заднего хода, система запуска, система кондиционирования |
| 30 | IGN | 5 | Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, контрольная лампа разрядки, система зажигания |
| 31 | КАРГО ЛП | 5 | Грузовой фонарь |
| 32 | TAIL | 15 | Задние фонари, подсветка номерного знака, подсветка приборной панели, габаритные огни, подсветка перчаточного ящика |
| 33 | OBD | 7,5 | Бортовая система диагностики |
| 34 | HORN | 10 | Рога |
| 35 | STA | 5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, датчики и счетчики |
| 36 | STOP | 15 | Стоп-сигналы, высокий стоп-сигнал |
| 43 | СИЛА | 30 | Система дверных замков с электроприводом, электрические стеклоподъемники и сиденье с электроприводом |

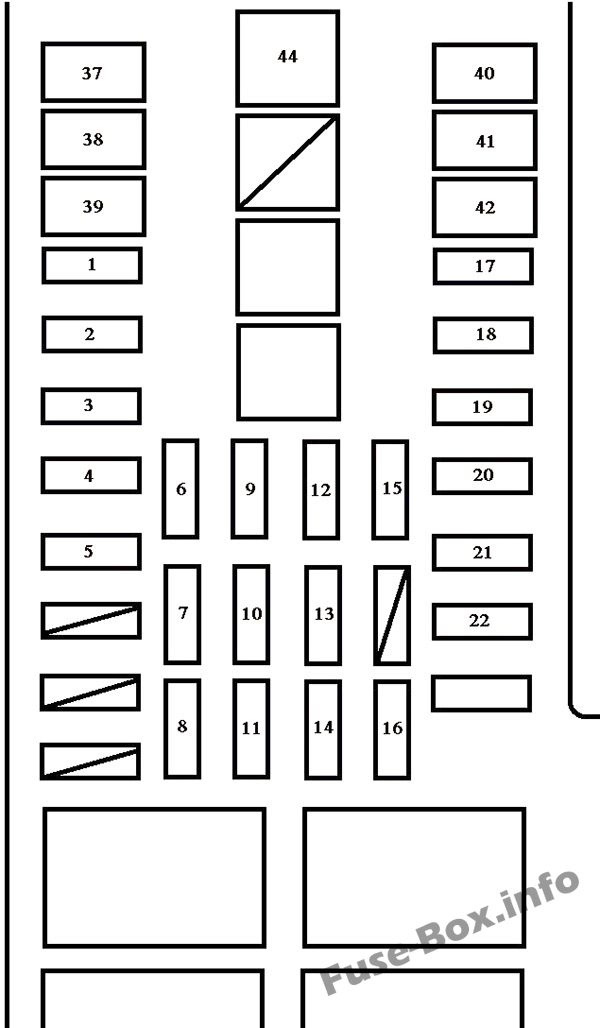

Моторного отсека
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | МИР ХТР | 15 | Обогрев наружных зеркал заднего вида |
| 2 | FOG | 15 | Передние противотуманные фары |
| 3 | БУКСИРОВКА БРК | 30 | Контроллер тормозов прицепа |
| 4 | СУББАТ | 30 | Аккумулятор прицепа |
| 5 | БУКСИРОВКА ХВОСТ | 30 | Фонари прицепа (задние фонари) |
| 6 | ВЫХОД 1 | 15 | Розетка |
| 7 | ЭБУ-Б | 5 | Антиблокировочная тормозная система |
| 8 | H-LP правая | 10 | Фара правая полоса (дальний свет) |
| 9 | ВЫХОД 2 | 15 | Розетка |
| 10 | DOME | 10 | Внутреннее освещение, личное освещение, освещение туалетного столика, освещение выключателя зажигания, подножка, подсветка дверей, сигнальная лампа открытой двери |
| 11 | H-LP левый | 10 | Левая фара (дальний свет) |
| 12 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система контроля выбросов |
| 13 | РАДИО | 20 | Аудио система |
| 14 | ГОЛОВА РЛ | 10 | Фара правая полоса (ближний свет) (с системой дневных ходовых огней) |
| 15 | A/C | 10 | Система кондиционирования воздуха |
| 16 | ГОЛОВА ЛЛ | 10 | Левая фара (ближний свет) (с системой дневных ходовых огней) |
| 17 | АЛЬТ-С | 7,5 | Система зарядки |
| 18 | ETCS | 10 | Двигатель 2UZ-FE: система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой |
| 19 | HAZ | 15 | Аварийные мигалки |
| 20 | EFI NO. 1 | 20 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, топливный насос, предохранитель «EFI NO.2» |
| 21 | AM2 | 30 | Система зажигания, система запуска, предохранители «IGN» и «STA» |
| 22 | БУКСИРОВКА | 30 | Буксировочный преобразователь |
| 23 | ETCS | 15 | Двигатель 5VZ-FE: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 37 | AM1 | 40 | Система запуска, предохранители «ACC», «WIP», «4WD», «ECU-IG», «ИЗМЕРЯТЬ» и «TURN» |
| 38 | HTR | 50 | Система кондиционирования воздуха, предохранитель «A/C» |
| 39 | J/B | 50 | Предохранители «СИЛА», «КАРГО ЛП», «TAIL», «OBD», «HORN» и «STOP» |
| 40 | АБС 2 | 40 | Антиблокировочная тормозная система |
| 41 | АБС 3 | 30 | Антиблокировочная тормозная система |
| 42 | ST3 | 30 | Система запуска, предохранитель «STA» |
| 44 | FL ALT | 100/140 | Предохранители «AM1», «HTR», «J/B», «МИР ХТР», «FOG», «БУКСИРОВКА БРК», «СУББАТ», «БУКСИРОВКА ХВОСТ», «ВЫХОД 1» и «ВЫХОД 2». |
2005, 2006

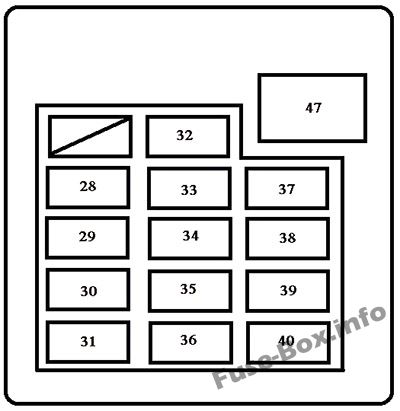

Пассажирский отсек
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 28 | WIP | 20 | Стеклоочистители и омыватели лобового стекла |
| 29 | TURN | 5 | Сигнальные огни поворота |
| 30 | ЭБУ ИГ | 5 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля, мультиплексная система связи, система предупреждения о давлении в шинах |
| 31 | 4WD | 20 | Система управления полным приводом, A.D.D. система контроля |
| 32 | ACC | 15 | Прикуриватель, аудиосистема, система подушек безопасности SRS, зеркала заднего вида с электроприводом, предохранители «ВЫХОД 1» и «ВЫХОД 2» |
| 33 | ИЗМЕРЯТЬ | 10 | Датчики и счетчики, фонари заднего хода, система запуска, система кондиционирования воздуха, автоматическое антибликовое покрытие внутреннего зеркала заднего вида, обогреватели наружных зеркал заднего вида |
| 34 | IGN | 5 | Система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, сигнальная лампа разряда, система зажигания, система контроля устойчивости автомобиля, система классификации пассажиров на переднем сиденье |
| 35 | КАРГО ЛП | 5 | Грузовой фонарь |
| 36 | TAIL | 15 | Задние фонари, подсветка номерного знака, подсветка приборной панели, габаритные огни, подсветка перчаточного ящика |
| 37 | OBD | 7,5 | Бортовая система диагностики |
| 38 | HORN | 10 | Рога |
| 39 | STA | 5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, датчики и счетчики |
| 40 | STOP | 15 | Стоп-сигналы, высокий стоп-сигнал, антиблокировочная система тормозов, система курсовой устойчивости, буксировочный преобразователь |
| 47 | СИЛА | 30 | Система дверных замков с электроприводом, электрические стеклоподъемники, электропривод заднего стекла, электропривод сидений |

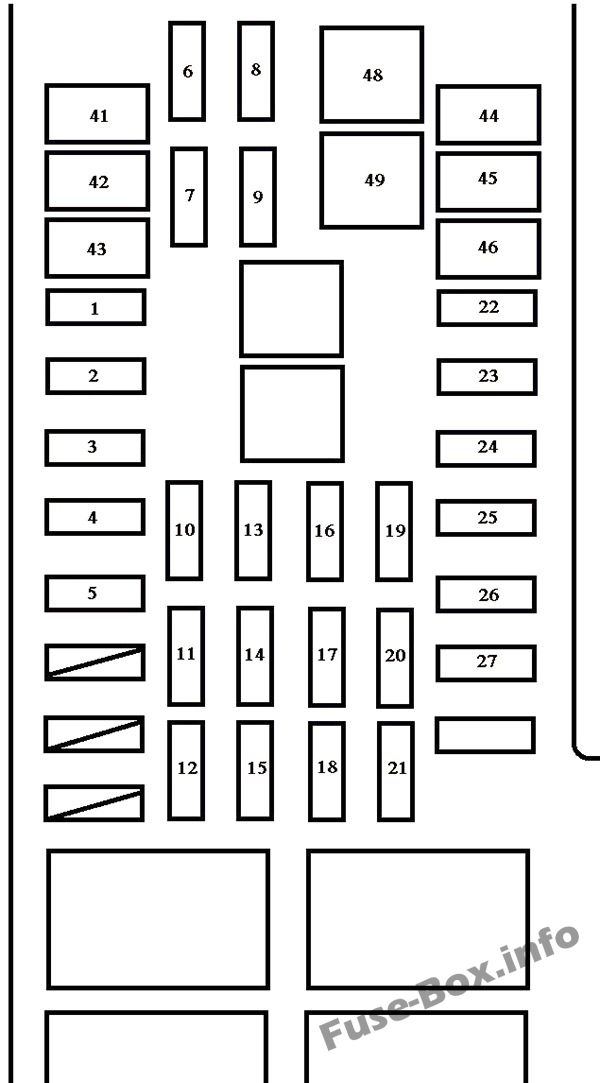

Моторного отсека
| № | Name | Номинальный ток [А] | Схема |
|---|---|---|---|
| 1 | МИР ХТР | 15 | Обогрев наружных зеркал заднего вида |
| 2 | FOG | 15 | Передние противотуманные фары |
| 3 | БУКСИРОВКА БРК | 30 | Контроллер тормозов прицепа (с тягово-сцепным устройством) |
| 4 | СУББАТ | 30 | Аккумулятор прицепа (с буксирным комплектом) |
| 5 | БУКСИРОВКА ХВОСТ | 30 | Фонари прицепа (задние фонари) |
| 6 | ЗАПАСНОЙ | 30 | Запасной предохранитель |
| 7 | ЗАПАСНОЙ | 15 | Запасной предохранитель |
| 8 | ЗАПАСНОЙ | 20 | Запасной предохранитель |
| 9 | ЗАПАСНОЙ | 10 | Запасной предохранитель |
| 10 | ВЫХОД 1 | 15 | Розетка |
| 11 | ЭБУ-Б | 5 | Система контроля устойчивости автомобиля, система классификации переднего пассажира |
| 12 | H-LP правая | 10 | Правая фара (дальний свет) |
| 13 | ВЫХОД 2 | 15 | Розетка |
| 14 | DOME | 10 | Внутреннее освещение, личное освещение, освещение туалетного столика, освещение выключателя зажигания, подножка, подсветка дверей, сигнальная лампа открытой двери |
| 15 | H-LP левый | 10 | Левая фара (дальний свет) |
| 16 | EFI NO.2 | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, насос обнаружения утечек, система контроля выбросов |
| 17 | РАДИО | 20 | Аудио система |
| 18 | ГОЛОВА РЛ | 10 | Правая фара (ближний свет) (с системой дневных ходовых огней) |
| 19 | A/C | 10 | Система кондиционирования воздуха |
| 20 | A/F | 20 | Датчик A/F |
| 21 | ГОЛОВА ЛЛ | 10 | Левая фара (ближний свет) (с системой дневных ходовых огней) |
| 22 | АЛЬТ-С | 7,5 | Система зарядки |
| 23 | ETCS | 10 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой |
| 24 | HAZ | 15 | Аварийные мигалки, указатели поворота, буксировочный преобразователь |
| 25 | EFI NO. 1 | 20 | Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, топливный насос, предохранитель «EFI NO.2» |
| 26 | AM2 | 30 | Система зажигания, система запуска, предохранители «IGN» и «STA» |
| 27 | БУКСИРОВКА | 30 | Буксировочный преобразователь |
| 41 | AM1 | 40 | Система запуска, предохранители «ACC», «WIP», «4WD», «ECU-IG», «ИЗМЕРЯТЬ» и «TURN» |
| 42 | HTR | 50 | Система кондиционирования воздуха, предохранитель «A/C» |
| 43 | J/B | 50 | Предохранители «СИЛА», «КАРГО ЛП», «TAIL», «OBD», «HORN» и «STOP» |
| 44 | АБС 2 | 50 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 45 | АБС 3 | 30 | Антиблокировочная система тормозов, система контроля устойчивости автомобиля |
| 46 | ST3 | 30 | Система запуска, предохранитель «STA» |
| 48 | FL ALT | 100/140 | Предохранители «AM1», «HTR», «J/B», «МИР ХТР», «FOG», «БУКСИРОВКА БРК», «СУББАТ, «БУКСИРОВКА ХВОСТ», «ВЫХОД 1» и «ВЫХОД 2». |
| 49 | А/НАСОС | 60 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |

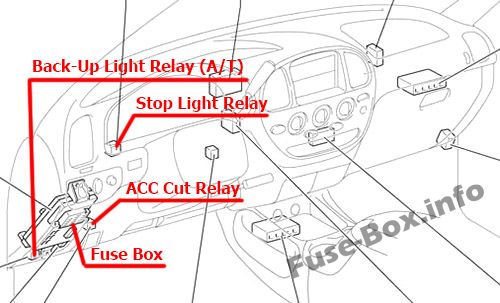

Реле (2003-2006 гг.)
Реле (2003-2006 гг.)

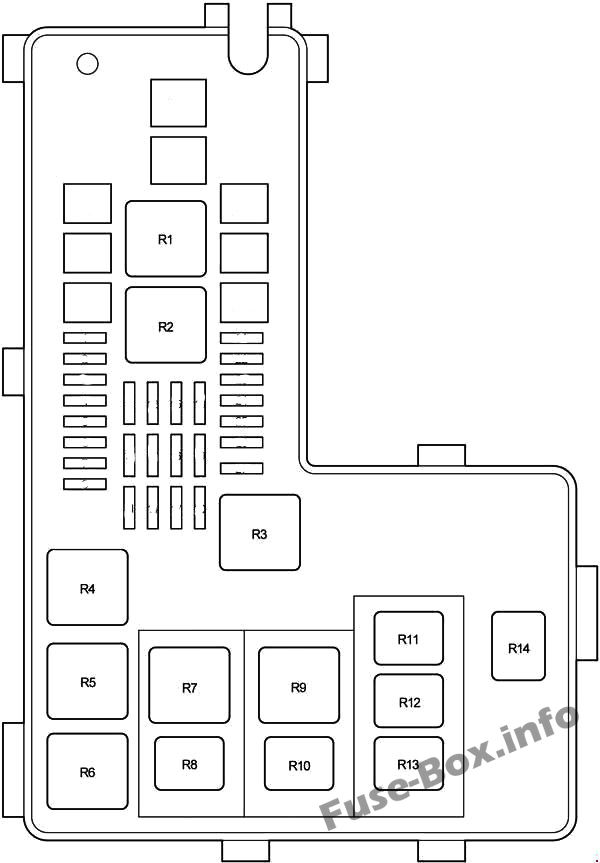

Блок предохранителей в моторном отсеке

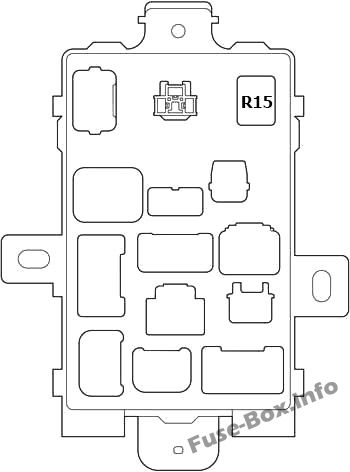

Блок предохранителей в салоне
| № | Реле |
|---|---|
| R1 | Система дневных ходовых огней (DRL № 4) |
| R2 | Диммер |
| R3 | Фара (H-LP) |
| R4 | Розетка питания (PWR OUTLET) |
| R5 | Противотуманные огни |
| R6 | Обогреватель |
| R7 | Аккумулятор прицепа (СУББАТ) |
| R8 | Обогрев наружных зеркал заднего вида (МИР ХТР) |
| R9 | Задние фонари (БУКСИРОВКА ХВОСТ) |
| R10 | Датчик состава топливовоздушной смеси (A/F HTR) |
| R11 | Топливный насос (F/PMP) |
| R12 | Реле размыкания цепи (C/OPN) |
| R13 | EFI |
| R14 | Стартер (СТ) |
| R15 | Силовое реле |
