Предохранители и реле Toyota Tercel (L50, 1994-1999)
Схемы относятся к указанным годам и вариантам Toyota Tercel (L50, 1994-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Tercel 1994-1999 гг.
Предохранитель прикуривателя (розетки) в Toyota Tercel это предохранитель №21 "CIG&RADIO" в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

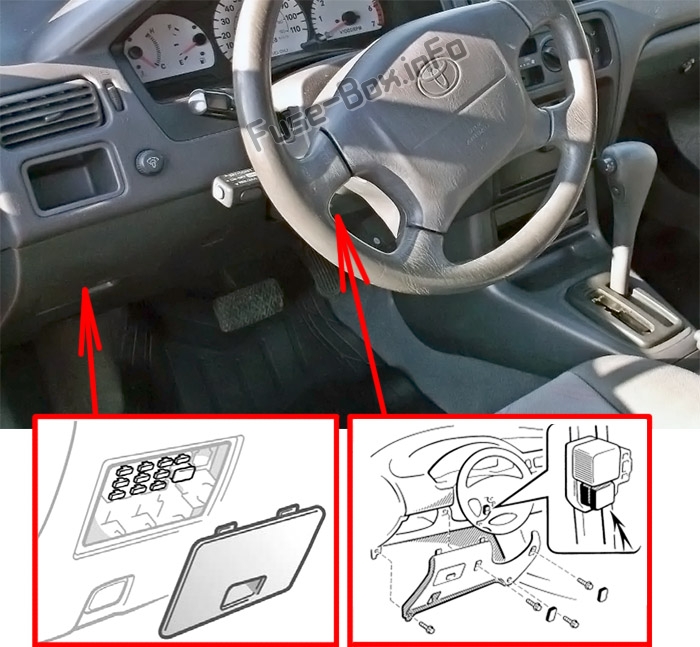

Расположение блока предохранителей
Он находится за крышкой слева и под рулем. В правом боковом креплении тоже есть один предохранитель, и для доступа к нему надо снять панель под рулем.

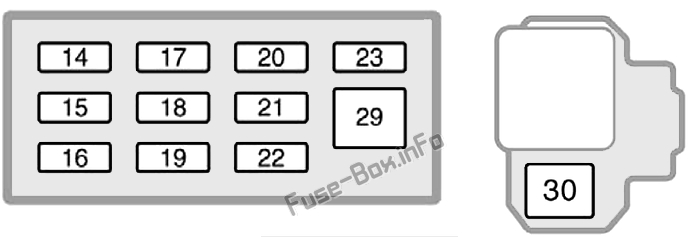

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 14 | STOP | 10A | Стоп-сигналы, высокий стоп-сигнал, антиблокировочная система тормозов, система управления блокировкой переключения передач |
| 15 | A/C | 10A | Система кондиционирования воздуха |
| 16 | TAIL | 15A | Задние фонари, габаритные огни, подсветка номерного знака, подсветка панели приборов, система кондиционирования воздуха, аварийные мигалки, система кондиционирования воздуха, обогрев заднего стекла, автомобильная аудиосистема, прикуриватель, часы |
| 17 | ИЗМЕРЯТЬ | 10A | Датчики и счетчики, индикатор напоминания об обслуживании (кроме индикатора дальнего света фар) и предупреждающие зуммеры (кроме сигнальных ламп разрядки, открытой двери и SRS), фонари заднего хода, обогреватель заднего стекла, электрические стеклоподъемники |
| 18 | TURN | 7.5A | 1995-1997: указатели поворота, аварийные мигалки; 1998-1999: указатели поворота |
| 19 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20A | Стеклоочистители и омыватели лобового стекла |
| 20 | ЭБУ-ИГ | 5A | 1995-1997: Антиблокировочная система тормозов, система кондиционирования воздуха; 1998-1999: Антиблокировочная система тормозов, система кондиционирования воздуха, система управления блокировкой переключения передач, система дневных ходовых огней. |
| 21 | CIG&RADIO | 15A | Прикуриватель, автомагнитола, часы, противоугонная система, система управления блокировкой переключения передач, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 22 | IGN | 5A | Система зарядки, сигнальная лампа разряда, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности |
| 23 | SRS или ECU-B | 5A | сигнальная лампа подушки безопасности SRS |
| 29 | DEF | 30A | Обогрев заднего стекла |
| 30 | PWR | 30A | Электрические стеклоподъемники, система блокировки дверей с электроприводом |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

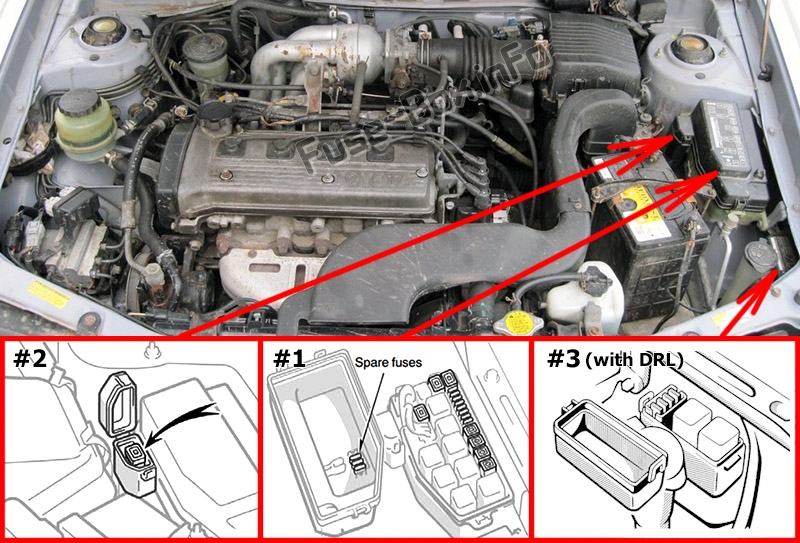

Расположение блока предохранителей
Рядом с аккумулятором есть два или три блока предохранителей.

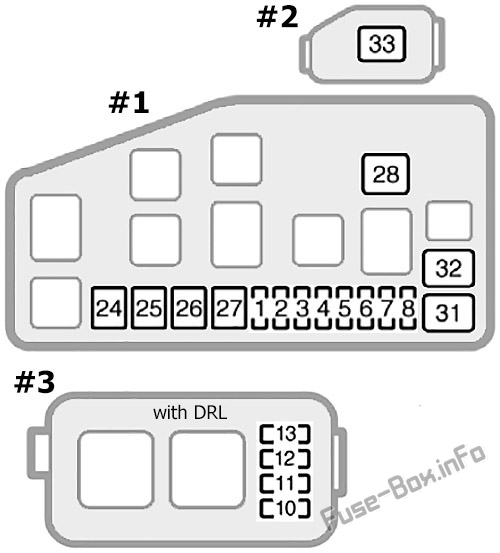

Схема блока предохранителей
| № | Name | Amp | Описание |
|---|---|---|---|
| 1 | ГОЛОВА (ЛЕВАЯ) | 10A | Без ДХО: Левая фара |
| 1 | DRL | 5A | С ДХО: система дневных ходовых огней |
| 2 | ГОЛОВА (ПРАВАЯ) | 10A | С ДХО: не используется; Без ДХО: Правая фара |
| 3 | AM2 | 15A | Система зажигания, система зарядки, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, преднатяжители ремней безопасности, система стартера |
| 4 | HAZ-РОГ | 15A | 1995-1997: Звуковые сигналы, указатели поворота, аварийные мигалки, система защиты от угона; 1998–1999: Звуковые сигналы, аварийные мигалки, система защиты от угона. |
| 5 | EFI | 15A | 1995-1997: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система кондиционирования воздуха; 1998-1999: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 6 | DOME | 10A | Внутреннее освещение, сигнальная лампа открытой двери, часы, автомобильная аудиосистема, противоугонная система, система дневных ходовых огней |
| 7 | БД-II | 7.5A | Бортовая система диагностики |
| 8 | АЛЬТ-С | 5A | Система зарядки |
| 10 | HEAD_(RH-LWR) | 10A | С ДХО: Правая фара (ближний свет) |
| 11 | HEAD_(LH-LWR) | 10A | С ДХО: Левая фара (ближний свет) |
| 12 | HEAD_(RH-UPR) | 10A | С ДХО: Правая фара (дальний свет) |
| 13 | HEAD_(LH-UPR) | 10A | С ДХО: Левая фара (дальний свет) |
| 24 | КДС ВЕНТИЛЯТОР | 30A | Электрические вентиляторы охлаждения |
| 25 | РАД ВЕНТИЛЯТОР | 30A | Электрические вентиляторы охлаждения |
| 26 | НАГРЕВАТЕЛЬ | 40A | Система кондиционирования воздуха, предохранители "A/C" |
| 27 | ДИММЕР | 30A | С ДХО: предохранители «HEAD (RH-LWR)», «HEAD (LH-LWR)», «HEAD (RH-UPR)» и «HEAD (LH-UPR)». |
| 28 | MAIN | 30A | Стартовая система |
| 31 | ABS | 60A | Антиблокировочная тормозная система |
| 32 | AM1 | 50A | Предохранители "DEF", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ИЗМЕРЯТЬ", "ЭБУ-ИГ", "TURN", "IGN", "PWR" и "CIG&RADIO" |
| 33 | ALT | 100A | "ABS", "STOP", "TAIL", "ECU-B" или "SRS", "DEF", "AM1", "ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ", "ИЗМЕРЯТЬ", "ЭБУ-ИГ", "TURN", "PWR предохранители " и "CIG&RADIO" |
