Предохранители и реле Toyota Yaris iA / Scion iA (DJ, 2015-2018..)
Схемы относятся к указанным годам и вариантам Toyota Yaris iA / Scion iA (DJ, 2015-2018..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
Расположение предохранителей Toyota Yaris iA / Scion iA 2015-2018…
Предохранитель прикуривателя (розетки) в Toyota Yaris iA / Scion iA предохранитель №5 «F.ВЫПУСК» в блоке предохранителей в салоне.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

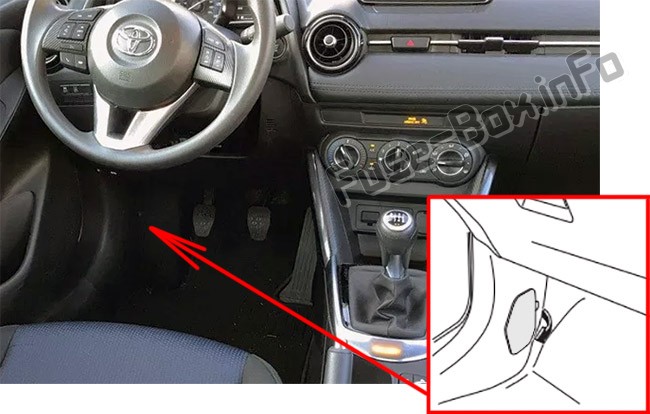

Расположение блока предохранителей
Блок предохранителей находится под панелью приборов (слева).

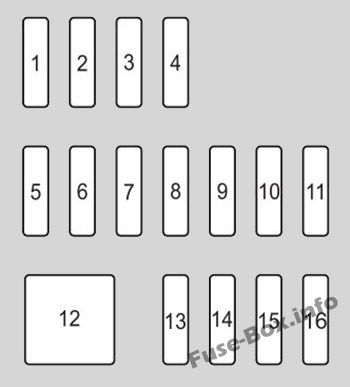

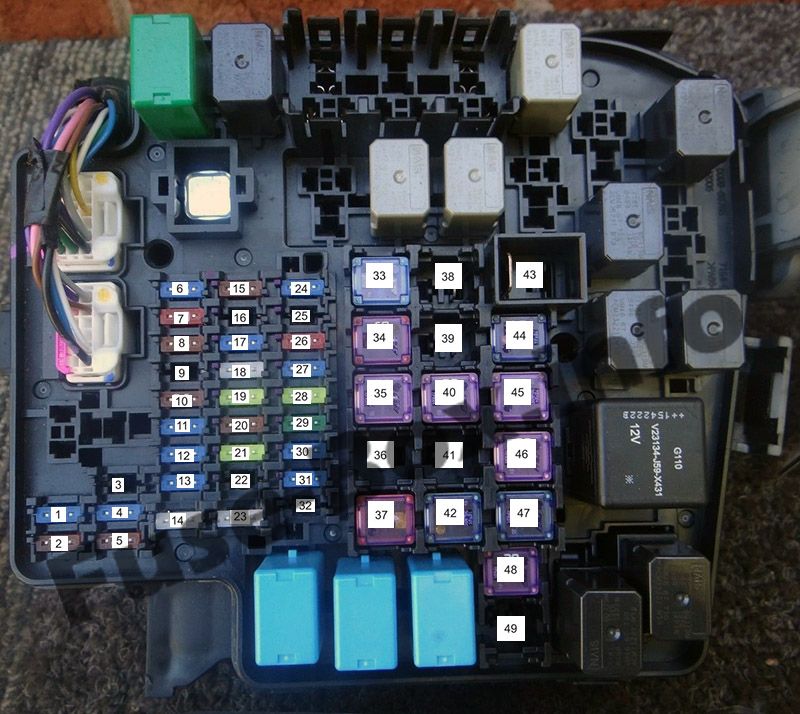

Схема блока предохранителей
| № | Name | Amp | Защищенный компонент |
|---|---|---|---|
| 1 | — | — | — |
| 2 | — | — | — |
| 3 | — | — | — |
| 4 | — | — | — |
| 5 | F.ВЫПУСК | 15 | Розетки для аксессуаров |
| 6 | — | — | — |
| 7 | В ИНДЕ | 7,5 | Индикатор переключения АКПП (при наличии) |
| 8 | ЗЕРКАЛО | 7,5 | Зеркало управления питанием |
| 9 | — | — | — |
| 10 | P.WINDOW2 | 25 | Электрические стеклоподъемники |
| 11 | Р.ВАЙПЕР | 15 | — |
| 12 | — | — | — |
| 13 | — | — | — |
| 14 | SRS2/ESCL | 15 | — |
| 15 | ПОДОГРЕВ СИДЕНЬЯ | 20 | Подогрев сидений (при наличии) |
| 16 | M.DEF | 7,5 | Обогрев зеркал (при наличии) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

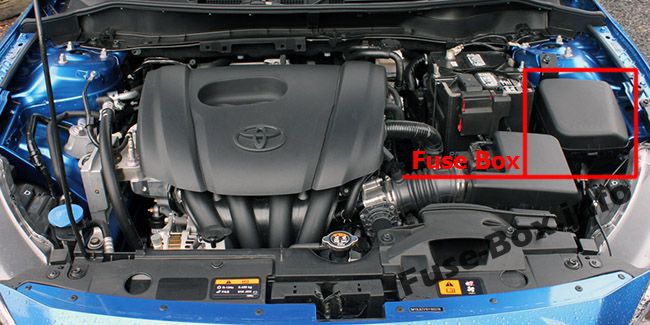

Расположение блока предохранителей
Схема блока предохранителей
| № | Name | Amp | Защищенный компонент |
|---|---|---|---|
| 1 | С/У ИГ1 | 15 | Для защиты различных цепей |
| 2 | ДВИГАТЕЛЬ IG1 | 7,5 | Система управления двигателем |
| 3 | ЛЮК | 10 | — |
| 4 | ИНТЕРЬЕР | 15 | Верхний свет |
| 5 | АНГ+Б | 7,5 | Система управления двигателем |
| 6 | АУДИО2 | 15 | Аудио система |
| 7 | МЕТР1 | 10 | Комбинированный счетчик |
| 8 | SRS1 | 7,5 | Воздушная подушка |
| 9 | МЕТР2 | 7,5 | Комбинированный счетчик (при наличии) |
| 10 | РАДИО | 7,5 | Аудио система |
| 11 | ДВИГАТЕЛЬ3 | 15 | Система управления двигателем |
| 12 | ДВИГАТЕЛЬ1 | 15 | Система управления двигателем |
| 13 | ДВИГАТЕЛЬ2 | 15 | Система управления двигателем |
| 14 | АУДИО1 | 25 | Аудио система |
| 15 | МАГНИТ КОНДИЦИОНЕРА | 7,5 | Кондиционер |
| 16 | НА НАСОСЕ | 15 | Система управления коробкой передач (при наличии) |
| 17 | AT | 15 | Система управления коробкой передач (при наличии) |
| 18 | D.LOCK | 25 | Дверные замки с электроприводом |
| 19 | В/Л Правая | 20 | Фара (правая) |
| 20 | АНГ+В2 | 7,5 | Система управления двигателем |
| 21 | TAIL | 20 | Задние фонари, Освещение номерного знака, Габаритные огни |
| 22 | — | — | — |
| 23 | ROOM | 25 | Верхний свет |
| 24 | FOG | 15 | Противотуманные фары (при наличии) |
| 25 | Ч/ЧИСТЫЙ | 20 | — |
| 26 | STOP | 10 | Стоп-сигналы |
| 27 | HORN | 15 | Horn |
| 28 | В/Н ЛГ | 20 | Фара (левая) |
| 29 | АБС/ДСК С | 30 | ABS, система динамического контроля устойчивости |
| 30 | ОПАСНОСТЬ | 15 | Аварийная сигнализация, указатели поворота |
| 31 | ТОПЛИВНЫЙ НАСОС | 15 | Топливная система |
| 32 | ТОПЛИВО ТЕПЛОЕ | 25 | — |
| 33 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 20 | Стеклоочиститель и омыватель переднего стекла |
| 34 | КАБИНА+B | 50 | Для защиты различных цепей |
| 35 | ВЕНТИЛЯТОР 2 | 30 | Охлаждающий вентилятор |
| 36 | ТОПЛИВНЫЙ НАСОС | 30 | — |
| 37 | АБС/ДСК М | 50 | ABS, система динамического контроля устойчивости |
| 38 | EVVT | 20 | Система управления двигателем (при наличии) |
| 39 | — | — | — |
| 40 | FAN1 | 30 | Охлаждающий вентилятор |
| 41 | ВЕНТИЛЯТОР 3 | 40 | — |
| 42 | ENG.MAIN | 40 | Система управления двигателем |
| 43 | EPS | 60 | Система гидроусилителя руля (при наличии) |
| 44 | УДАЛЕНИЕ ТУМАНА | 40 | Обогрев заднего стекла |
| 45 | IG2 | 30 | Для защиты различных цепей |
| 46 | ИНЖЕКТОР | 30 | Система управления двигателем |
| 47 | НАГРЕВАТЕЛЬ | 40 | Кондиционер |
| 48 | П.ОКНО1 | 30 | Электрические стеклоподъемники |
| 49 | DCDC DE | 40 | — |
