Предохранители и реле Toyota iQ / Scion iQ (2008-2015)

Схемы относятся к указанным годам и вариантам Toyota iQ / Scion iQ (2008-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

Расположение предохранителей Toyota iQ / Scion iQ 2008-2015

Расположение предохранителей Toyota iQ / Scion iQ 2008-2015

Предохранитель прикуривателя (розетки) в Toyota iQ (Scion iQ) Это предохранитель №17 «CIG» в блоке предохранителей панели приборов.

Блок предохранителей в салоне

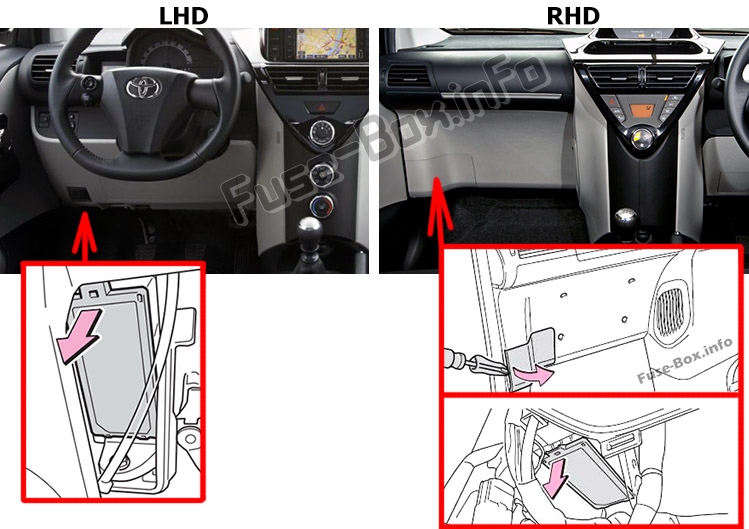

Расположение блока предохранителей

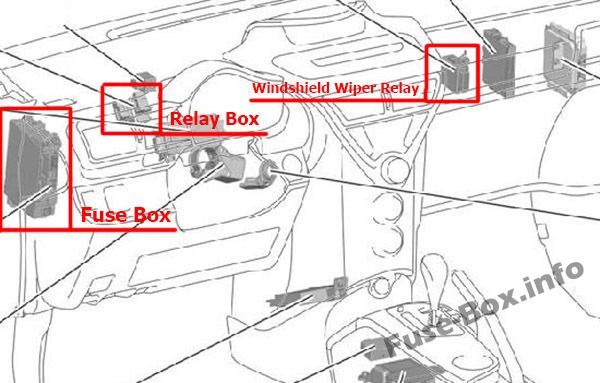

Автомобили с левым рулемРасположение блока предохранителей

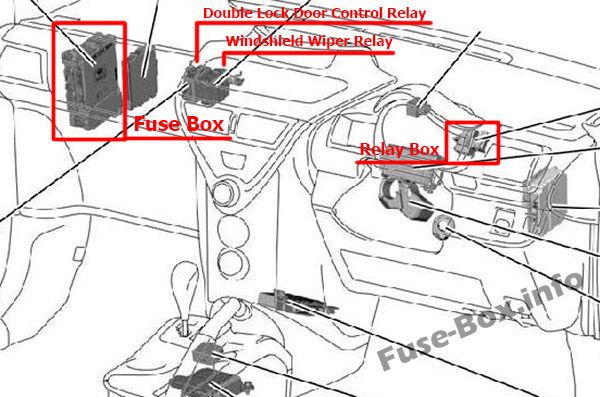

Автомобили с правым рулемРасположение блока предохранителей

Блок предохранителей находится под панелью приборов со стороны водителя (со стороны пассажира при правостороннем руле), под крышкой.Расположение блока предохранителей

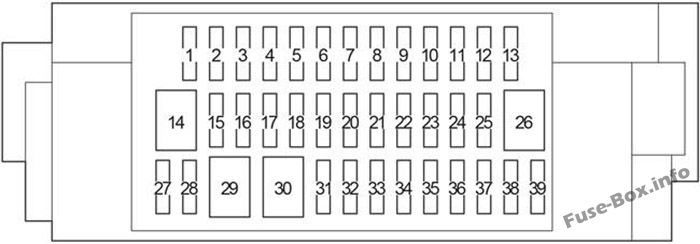

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№NameAmpСхема
1ЭБУ-ИГ №17.5Система контроля устойчивости автомобиля, система управления блокировкой переключения передач, электроусилитель руля, система автоматического включения фар, главный ЭБУ кузова, система предупреждения о давлении в шинах
2ИЗМЕРЯТЬ10Электрический вентилятор (вентиляторы) охлаждения, система зарядки, аварийные мигалки, индикатор непристегнутого ремня безопасности переднего пассажира, фонари заднего хода, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ЭБУ стеклоочистителя, автоматическое антибликовое покрытие внутреннего зеркала заднего вида
3HTR-IG10Система кондиционирования, антиобледенитель стеклоочистителей, обогреватель заднего стекла
4---
5ШАЙБА ЗАДН.10Омыватель ветрового стекла
6СТЕКЛООЧИСТИТЕЛЬ ЗАДН.10Стеклоочиститель заднего стекла
7СТЕКЛООЧИСТИТЕЛЬ ПЕРЕД.25Дворники
8ШАЙБА ПЕРЕД.10Омыватель ветрового стекла
9OBD7.5Бортовая система диагностики
10ВОГ РР7.5Задний противотуманный фонарь
11ПАНЕЛЬ №25с дневными ходовыми огнями или автоматическим управлением светом: система дневных ходовых огней
11ХВОСТ №110Регулятор уровня фар с ручным управлением, передние габаритные огни, задние фонари, подсветка номерного знака
12ДВЕРЬ №220Электрические стеклоподъемники
13Д/Л №115Система дверных замков с электроприводом, главный ЭБУ кузова
14ДВЕРЬ №130Электрические стеклоподъемники
15---
16---
17CIG15Розетка
18ACC5Наружные зеркала заднего вида, аудиосистема, система управления блокировкой переключения передач, главный ЭБУ кузова
19ПАНЕЛЬ №15с автоматическим управлением освещением: метр
19ПАНЕЛЬ5Счетчик, ЭБУ управления питанием
20TAIL10с автоматическим управлением светом: передние габаритные огни, задние фонари, подсветка номерного знака, задний противотуманный фонарь, передние противотуманные фары, ручной регулятор уровня фар, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, комбинация приборов, ЭБУ стеклоочистителя
20ХВОСТ №210Передние габаритные огни, задние фонари, подсветка номерного знака, задний противотуманный фонарь, передние противотуманные фары, регулировка уровня фар с ручным управлением, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, комбинация приборов, ЭБУ стеклоочистителя
21ТУМАН FR15Передние противотуманные фары
22AM17.5Предохранитель "АСС", система запуска
23STOP10Система контроля устойчивости автомобиля, ЭБУ управления питанием, система управления блокировкой переключения передач, стоп-сигналы, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
24Д/Л №210Система дверных замков с электроприводом
25SEAT-HTR15Подогрев сидений
26---
27---
28---
29---
30---
31---
32---
33---
34---
35---
36---
37---
38---
39---

Релейная коробка

Релейная коробка

№Реле
R1Передняя противотуманная фара (FR FOG)
R2Обогреватель (HTR)
R3Световая панель (ПАНЕЛЬ)

Блок предохранителей в моторном отсеке

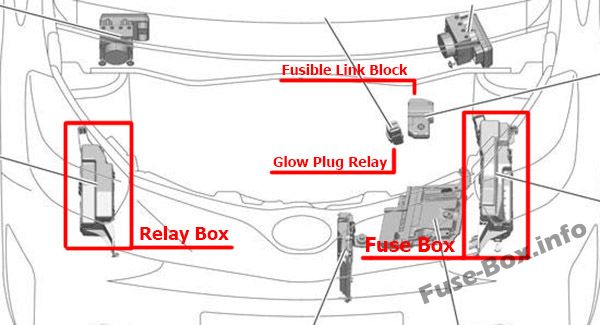

Расположение блока предохранителей

Расположение блока предохранителей

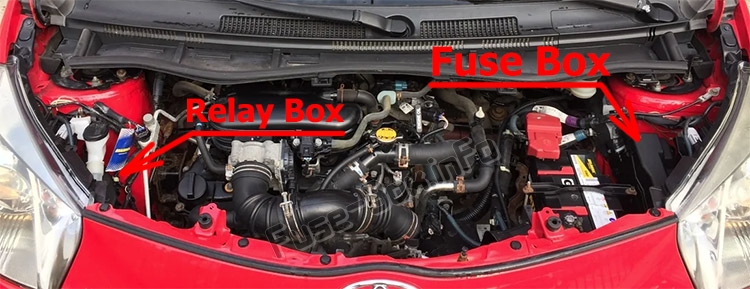

Блок предохранителей находится в моторном отсеке (слева).Расположение блока предохранителей

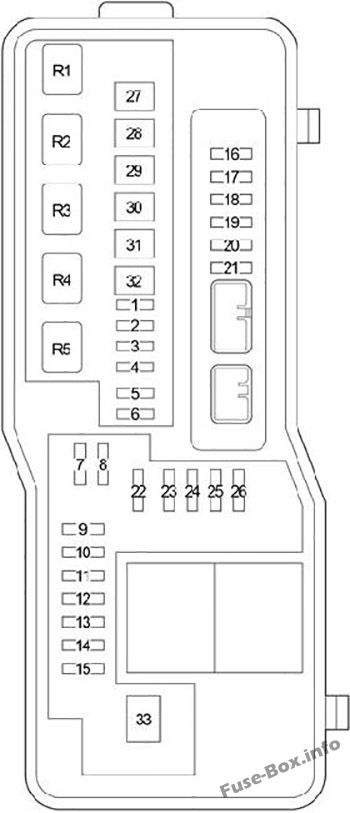

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в блоке предохранителей в моторном отсеке
№NameAmpСхема
1---
2---
3ДЕФОГГЕР30Бензин: Обогрев заднего стекла
3ДЕФОГГЕР NO.130Дизель: Обогрев заднего стекла
4---
5WIP-S7.5Бензин: ЭБУ управления питанием
5ДЕФОГГЕР NO.27.5Дизель: ЭБУ управления источником питания
6МИР ХТР7.5Обогреватели наружных зеркал заднего вида
7DOME15Освещение салона, аудиосистема
8ЭБУ-Б №17.5Главный ЭБУ кузова, система дверных замков с электроприводом, система запуска Smart Entry 8t
9H-LP LO20Toyota: с дневными ходовыми огнями или автоматическим управлением светом: Фары (ближний свет)
9H-LP левый10Toyota: без дневных ходовых огней или автоматического управления светом: Фара (ближний свет) Левая фара
9ГЛАВНАЯ20Scion (с дневными ходовыми огнями): предохранители "H-LP правая LO", "H-LP левый LO"
10AM2 NO.27.5ЭБУ управления питанием
11ЭБУ-Б №25Счетчик, электрические стеклоподъемники, система кондиционирования
12ETCS10Электронная система управления дроссельной заслонкой
13ПОВОРОТ И ХАЗ10Указатели поворота, аварийные мигалки
14ИММОБИ7.5Умная система входа и запуска
15D/C РЕЗКА30Предохранители "ЭБУ-Б №1", "КУПОЛ"
16EFI NO.110Бензин: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
16РЭК №110Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
17IG210Система подушек безопасности SRS, счетчик
18IGN15Бензин: Впрыск, воспламенитель
18РЭК №27.5Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
19АЛЬТ-С7.5Система зарядки
20ЭФИ-ГЛАВНЫЙ20Бензин: Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, предохранитель "EFI NO.1", топливный насос
20ECD-MAIN30Дизель: система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
21HORN10Horn
22AM2 NO.130Система запуска
23---
24H-LP HI7.5Toyota: без дневных ходовых огней или автоматического управления светом: правая фара
25СИЛЬНЫЙ ЗАМОК20Система блокировки руля
26H-LP правая10Toyota: с дневными ходовыми огнями или автоматическим управлением светом: фары (дальний свет)
26H-LP ГЛАВНЫЙ ВЫСОКИЙ25Scion: предохранители «H-LP правая HI», «H-LP левый HI».
27АБС №230Антиблокировочная тормозная система
28ХТР-Б40Предохранители "HTR", "BLR"
29ТОПЛИВО HTR30Подогреватель топлива
30АБС №150Антиблокировочная тормозная система
31RDI30Электрический вентилятор охлаждения
32EPS50Электроусилитель руля
33BBC40Система «стоп-старт»
Реле
R1Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 2)
R2Стартер (СТ)
R3Обогрев заднего стекла (ДЕФОГГЕР)
R4Средство защиты от кражи (S-HORN)
R5Электрический вентилятор охлаждения (ВЕНТИЛЯТОР № 1)

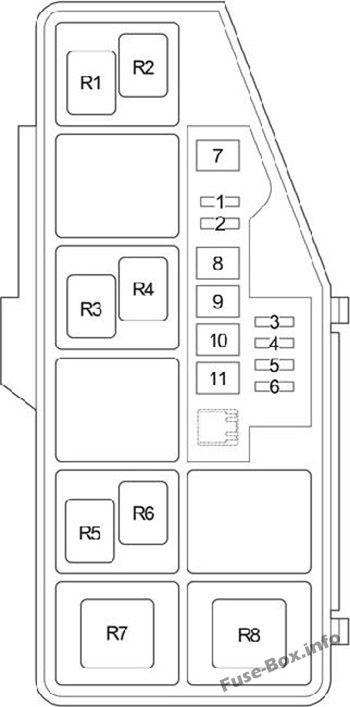

Релейная коробка

Релейная коробка

Блок реле моторного отсека
№NameAmpСхема
1PWR HTR25PTC-нагреватель
1ДЕИЛЬЕР20Антиобледенитель стеклоочистителя
1ПТК №230PTC-нагреватель
2---
3H-LP левый LO10Левая фара (ближний свет)
4H-LP правая LO10Правая фара (ближний свет)
5H-LP левый HI10Scion: Левая фара (дальний свет)
6H-LP правая HI10Scion: Правая фара (дальний свет)
7ПТК №230PTC-нагреватель
8ПТК №330PTC-нагреватель
9---
10---
11ПТК №1301KR-FE: нагреватель PTC
11ПТК №150Кроме 1KR-FE: нагреватель PTC
Реле
R11KR-FE: нагреватель PTC (PTC № 1)
R2-
R3Нагреватель PTC (PTC №2)
R4Нагреватель PTC (PTC №3)
R5-
R6Диммер (DIM)
R7Фара (H-LP)
R8Кроме 1KR-FE: нагреватель PTC (ПТК №1)

Блок плавких вставок

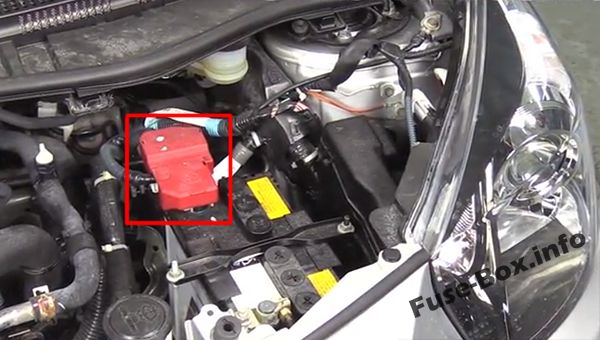

Он находится на аккумулятореБлок плавких вставок

БензинБлок плавких вставок

ДизельБлок плавких вставок

№NameAmpСхема
1СВЕЧЕНИЕ DC/DC80Дизель: Управление двигателем
2MAIN80"EFI MAIN", "EFI №1", "ГОРН", "AM2 №1", "AM2 №2", "КУПОЛ", "ECU-B №2", "ПОВОРОТ И ХАЗ", "H- LP LO", "H-LP левый LO", "ГЛАВНАЯ", "H-LP ГЛАВНЫЙ ВЫСОКИЙ", "ЭБУ-Б №1", "D/C РЕЗКА", "ETCS", "H- Предохранители LP HI", "IG2", "IGN", "АЛЬТ-С"
3ALT120Система зарядки, "RDI", "ABS №1", "ABS №2", "ХТР-Б", "ACC", "CIG", "ИЗМЕРЯТЬ", "ECU IG NO.1", "HTR- IG", "ОМЫВАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ", "AM1", "ДВЕРЬ №1", "СТОП", "ДВЕРЬ №2", "OBD", "ПРОТИВОТУМАННАЯ ЗАДНЯЯ", "ПРОТИВОТУМАННАЯ ЗАДНЯЯ", "DEF", "ХВОСТ" ", "ХВОСТ №2", "ЭПС", "ПТК №1", "ПТК №2", "ПТК №3", "ДЕИЛОСЕР", "Д/Л №1", "Д/ Предохранители Л №2», «ПАНЕЛЬ», «ПАНЕЛЬ №1»
