Предохранители и реле Toyota Yaris / Vitz (XP140; 2011-2018)

Схемы относятся к указанным годам и вариантам Toyota Yaris / Vitz (XP140; 2011-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.

В этой статье рассмотрены Toyota Yaris третьего поколения / Toyota Echo / Toyota Vitz / Toyota Vios (XP130/XP150), выпускавшиеся с 2011 по 2019 год. Здесь вы найдете схемы блоков предохранителей Toyota Yaris 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов, сведения о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя и реле.

Схема предохранителей Toyota Yaris / Echo / Vitz 2011-2018

Схема предохранителей Toyota Yaris / Echo / Vitz 2011-2018

Предохранитель прикуривателя (розетки питания) в Toyota Yaris / Echo / Vitz - это предохранитель №23 "CIG" в блоке предохранителей панели приборов.

Обзор пассажирского салона

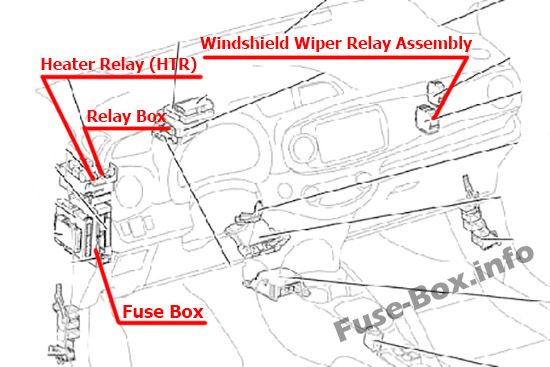

Автомобили с левым рулемОбзор пассажирского салона

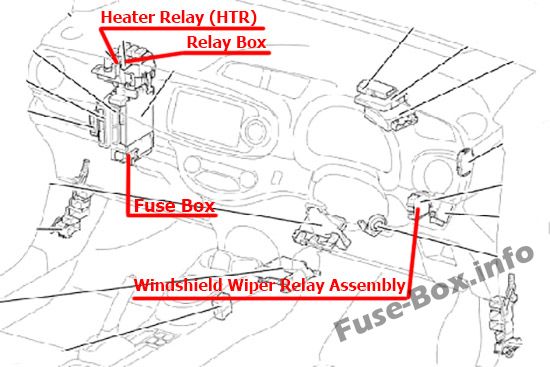

Автомобили с правым рулемОбзор пассажирского салона

Блок предохранителей салона

Расположение блока

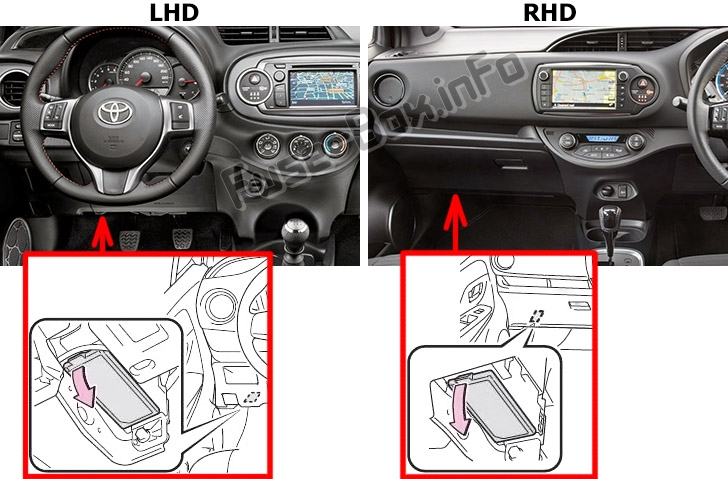

Блок предохранителей расположен под панелью приборов со стороны водителя.Расположение предохранителей в салоне Toyota Yaris / Vitz (XP140; 2011-2018)

Схема блока

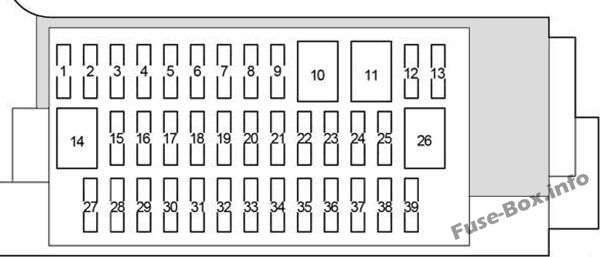

Схема блока предохранителей панели приборов Toyota Yaris / Echo / Vitz (2011-2018)

Назначение предохранителей в салонном блоке
№ОбозначениеAНазначение
1---
2---
3---
4S-HTR15Подогрев сидений
5---
6---
7ECU-B NO.37.5Наружные зеркала с электроприводом складывания
8---
9---
10---
11---
12D-D/L25Система двойной блокировки дверей
13---
14---
15FOG FR15До января 2013 года: передние противотуманные фары. С января 2013 года, TMC: передние противотуманные фары (автомобили производства Toyota Motor Corporation)
15FOG FR7.5С января 2013 года, TMMF: передние противотуманные фары (автомобили производства Toyota Motor Manufacturing France)
16AM17.5Система запуска, замок зажигания
17STOP7.5Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива, стоп-сигналы, высокий стоп-сигнал, система Stop & Start, ABS, система курсовой устойчивости, блокировка селектора
18OBD7.5Бортовая диагностика
19D/L25Центральный замок
20DOOR25Электростеклоподъемники
21DOOR R/L25Левый задний электростеклоподъемник
22P/W30Электростеклоподъемники
23CIG15Прикуриватель / розетка питания
24ACC7.5Наружные зеркала, аудиосистема, разъемы питания, система Stop & Start, наружные зеркала с электроприводом складывания, система предупреждения о непристегнутых ремнях безопасности
25DOOR P25Передний пассажирский электростеклоподъемник
26DOOR R/R25Правый задний электростеклоподъемник
27PANEL7.5Подсветка панели приборов, аварийная сигнализация, кондиционер, аудиосистема, разъемы питания, часы, система блокировки дверей, индикатор отключения передней пассажирской подушки безопасности, обогрев сидений, задние противотуманные фонари, омыватель фар, система корректора фар, подогрев сидений, многофункциональный дисплей, подогрев наружных зеркал, задний противотуманный фонарь, система переключения передач, система Stop & Start
28TAIL NO.27.5Габаритные огни, фонари подсветки номерного знака
29HAZ10Указатели поворота, аварийная сигнализация
30AM27.5Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива, система запуска
31ECU-B NO.25Счетчики и приборы, система бесключевого доступа, система контроля давления в шинах, система классификации переднего пассажира
32ALT-S7.5Система зарядки
33R/I50EFI MAIN, EFI NO.2, EFI NO.3, IG2, IGN, MET, HORN

Блок реле

Блок реле в салоне Toyota Yaris / Echo / Vitz (2011-2018)

№Реле
R1Реле вспомогательного оборудования (ACC CUT)
R2Реле отопителя (HTR)
R3Реле мигающего режима указателей поворота

Блоки предохранителей в моторном отсеке

Расположение блоков

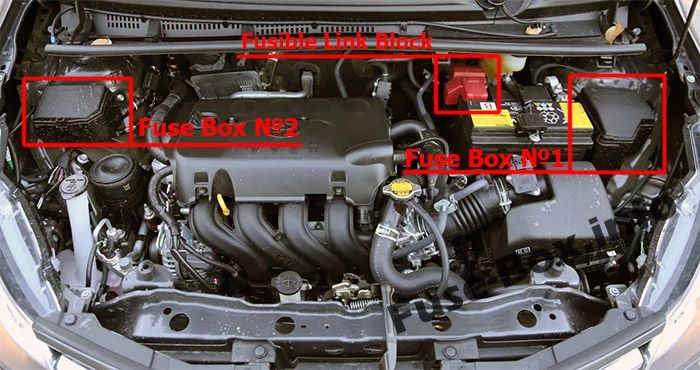

Расположение блоков предохранителей в моторном отсеке Toyota Yaris / Echo / Vitz (2011-2018)

Схема блока №1

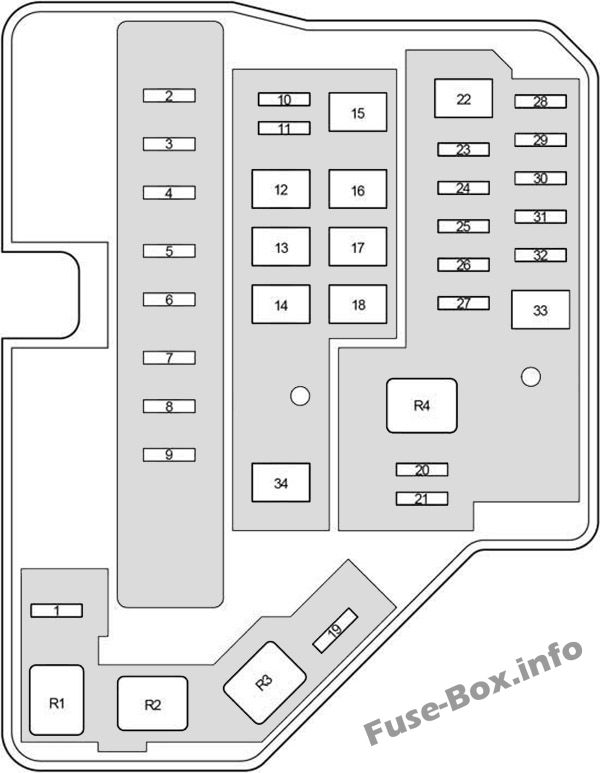

Схема блока предохранителей №1 под капотом Toyota Yaris / Echo / Vitz (2011-2018)

Назначение предохранителей и реле в блоке моторного отсека №1
№ОбозначениеAНазначение
1H-LP CLN30Очиститель фар
2ABS NO.150ABS, система курсовой устойчивости
3RDI FAN30Электровентилятор охлаждения
4HTR40Кондиционер
5DEF30Обогрев заднего стекла, обогрев наружных зеркал
6ABS NO.230ABS, система курсовой устойчивости
7EPS50Электроусилитель рулевого управления
8ID/UP30Подъем оборотов холостого хода
9IG230Система запуска, многоточечный впрыск топлива / последовательный многоточечный впрыск топлива
10EFI NO.310Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива
11EFI NO.210Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива
12EFI MAIN20Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива
13HORN10Звуковой сигнал
14MET7.5Счетчики и приборы
15IGN7.5Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива, подушки безопасности SRS, система классификации переднего пассажира
16ST7.5Система запуска
17BBC40Блок ECU кузова
18AMP30Аудиосистема
19D/L NO.220Центральный замок
20STR LOCK20Блокировка рулевой колонки
21MIR-HTR10Обогрев наружных зеркал
22ETCS10Электронная система управления дроссельной заслонкой
23HAZ10Указатели поворота, аварийная сигнализация
24AM27.5Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива, система запуска
25ECU-B NO.25Счетчики и приборы, система бесключевого доступа, система контроля давления в шинах, система классификации переднего пассажира
26ALT-S7.5Система зарядки
27R/I50EFI MAIN, EFI NO.2, EFI NO.3, IG2, IGN, MET, HORN
28PTC80Нагреватель PTC, обогрев заднего стекла, обогрев наружных зеркал
Реле
R1Реле вентилятора охлаждения (FAN NO.2)
R2Реле вентилятора охлаждения (FAN NO.1)
R3Реле обогрева заднего стекла (DEF)
R4Реле стартера (ST)

Схема блока №2

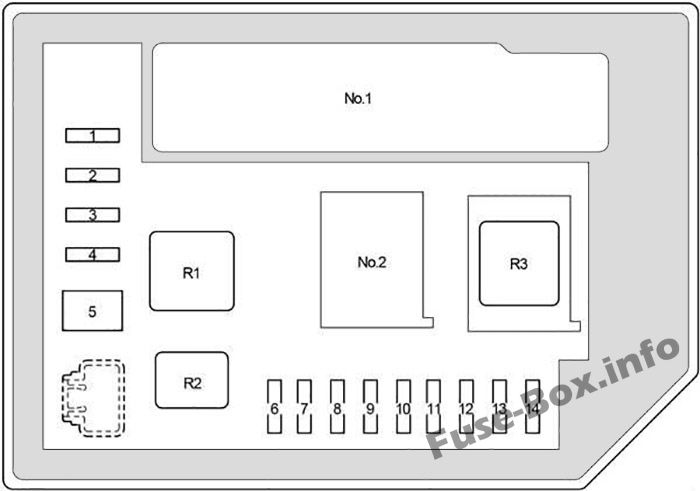

Схема блока предохранителей №2 под капотом Toyota Yaris / Echo / Vitz (2011-2018)

Назначение предохранителей и реле в блоке моторного отсека №2
№ОбозначениеAНазначение
1ST NO.220Управление двигателем (1NR-FE), CVT и переключатель выбора диапазонов (1NR-FE), система запуска
2DRL7.5Дневные ходовые огни
2EU-DRL15Дневные ходовые огни
3ECD NO.410Вентилятор охлаждения, круиз-контроль (1ND-TV), система управления двигателем (1ND-TV)
3S-HORN10Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива
4H-LP MAIN7.5До июля 2014 года: кондиционер (кроме автоматического), автоматическое управление светом, корректор фар, система автоматического отключения света
4H-LP MAIN20С июля 2014 года: кондиционер (кроме автоматического), автоматическое управление светом, фары, корректор фар, система автоматического отключения света
5MMT50Многорежимная механическая коробка передач
6H-LP RH HI10Правая фара дальнего света
7H-LP LH HI10Левая фара дальнего света, комбинация приборов
8H-LP RH LO10Правая фара ближнего света
9H-LP LH LO10Левая фара ближнего света, передние противотуманные фары
10---
11---
12---
13---
14---
Реле
R1До июля 2014 года: реле DIM. С июля 2014 года: реле нагревателя PTC (PTC HTR NO.1)
R2Реле дневных ходовых огней (DRL / S-HORN)
R3Реле фар (H-LP), реле фар / US-DRL

№ 1:

До июля 2014 года№ 1:

№Реле
R1Интеграционное реле

С июля 2014 года№ 1:

№Реле
R1ECD NO.2
R2PTC HTR NO.2
R3PTC HTR NO.3
R4ST NO.2

№ 2:

№ 2:

№Реле
R1-
R2До июля 2014 года: O/P MTR (для системы Stop & Start). С июля 2014 года: DIM (для проекторных фар)

№ 2:

№Реле
R1До июля 2014 года: MMT. С июля 2014 года: DIM

Блок плавких вставок

Бензиновые двигателиБлок плавких вставок

Дизельные двигателиБлок плавких вставок

№ОбозначениеAНазначение
1GLOW DC/DC80Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива
2MAIN80"BBC", "ST", "AMP", "D/L NO.2", "STR LOCK", "MIR-HTR", "ETCS", "HAZ", "AM2", "ALT-S", "R/I", "DRL", "EU-DRL", "S-HORN", "H-LP MAIN", "H-LP RH HI", "H-LP LH HI", "H-LP RH LO", "H-LP LH LO"
3ALT120"ID/UP", "EPS", "ABS NO.2", "DEF", "PTC", "HTR", "H-LP CLN", "RDI FAN", "ABS NO.1", "TAIL NO.2", "PANEL", "DOOR R/R", "DOOR P", "ECU-IG NO.1", "ECU-IG NO.2", "A/C", "GAUGE", "WASHER", "WIPER", "WIPER RR", "P/W", "DOOR R/L", "DOOR", "CIG", "ACC", "D/L", "OBD", "STOP", "AM1", "FOG FR"
