Предохранители и реле Toyota Venza XU80 2021-2026
Схемы относятся к указанным годам и вариантам Toyota Venza XU80 2021-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье рассматривается Toyota Venza второго поколения (XU80), выпускаемая с 2020 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Toyota Venza 2021, 2022, 2023, 2024, 2025 и 2026, сведения о расположении блоков предохранителей в автомобиле и назначении каждого предохранителя.
Схемы предохранителей Toyota Venza 2021-2026
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

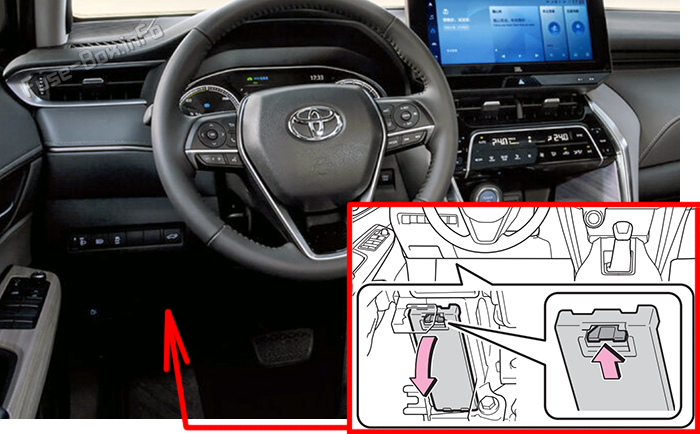

Расположение блока предохранителей
Блок предохранителей расположен под панелью приборов.

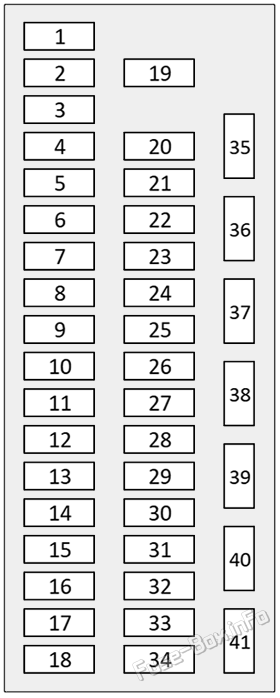

Схема блока предохранителей
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 3 | 20A | DOOR R/R | Правая задняя дверь |
| 4 | 7.5A | OBD | Диагностический разъем OBD |
| 5 | 10A | ECU-B NO.3 | ECU-B NO.3 |
| 6 | 20A | DOOR F/R | Правая передняя дверь |
| 7 | 20A | DOOR R/L | Левая задняя дверь |
| 8 | 20A | DOOR F/L | Левая передняя дверь |
| 9 | 7.5A | DOME CUT | Плафоны и освещение салона |
| 10 | 5A | ECU-DCC NO.1 | ECU-DCC NO.1 |
| 11 | 10A | ECU-DCC NO.2 | ECU-DCC NO.2 |
| 12 | 15A | RADIO | Аудиосистема и радиоприемник |
| 13 | 15A | D/L NO.1 | D/L NO.1 |
| 14 | 7.5A | UBS NO.1 | UBS NO.1 |
| 15 | 5A | ECU-ACC | ЭБУ в цепи ACC |
| 17 | 7.5A | DOOR BACK | DOOR BACK |
| 18 | 10A | FUEL OPN | Открывание лючка топливного бака |
| 19 | 15A | WIPER RR | Задний стеклоочиститель |
| 20 | 5A | EPS-IGR | Электроусилитель рулевого управления |
| 21 | 10A | ECU-IGR NO.1 | ECU-IGR NO.1 |
| 22 | 10A | ECU-IGR NO.4 | ECU-IGR NO.4 |
| 23 | 5A | BKUP LP | Фонари заднего хода |
| 24 | 10A | ECU-IGR NO.2 | ECU-IGR NO.2 |
| 25 | 10A | A/BAG-IGR | Подушки безопасности |
| 26 | 5A | METER-IGR | Комбинация приборов |
| 27 | 10A | ECU-IGR NO.3 | ECU-IGR NO.3 |
| 28 | 10A | ECU-B NO.2 | ECU-B NO.2 |
| 29 | 7.5A | STOP | Стоп-сигналы |
| 30 | 5A | ECU-B NO.1 | ECU-B NO.1 |
| 31 | 20A | TI&TE | Электропривод регулировки рулевой колонки по наклону и вылету |
| 32 | 7.5A | AM2 | Система запуска |
| 33 | 10A | STRG LOCK | Блокировка рулевого управления |
| 34 | 10A | HAZ | Аварийная световая сигнализация |
| 35 | 7.5A | USB NO.2 | USB NO.2 |
| 36 | 7.5A | DOME | Плафоны и освещение салона |
| 37 | 15A | P/OUTLET NO.1 | P/OUTLET NO.1 |
| 40 | 7.5A | ECU-B NO.5 | ECU-B NO.5 |
| 41 | 7.5A | DCM | Модуль передачи данных (телематика) |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

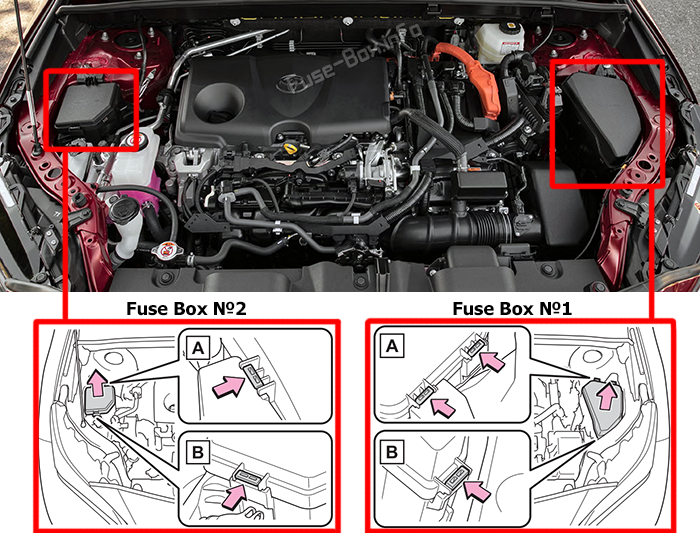

Расположение блока предохранителей
Нажмите на фиксаторы A и B, чтобы полностью освободить защелку, затем поднимите крышку.
Схемы блоков предохранителей

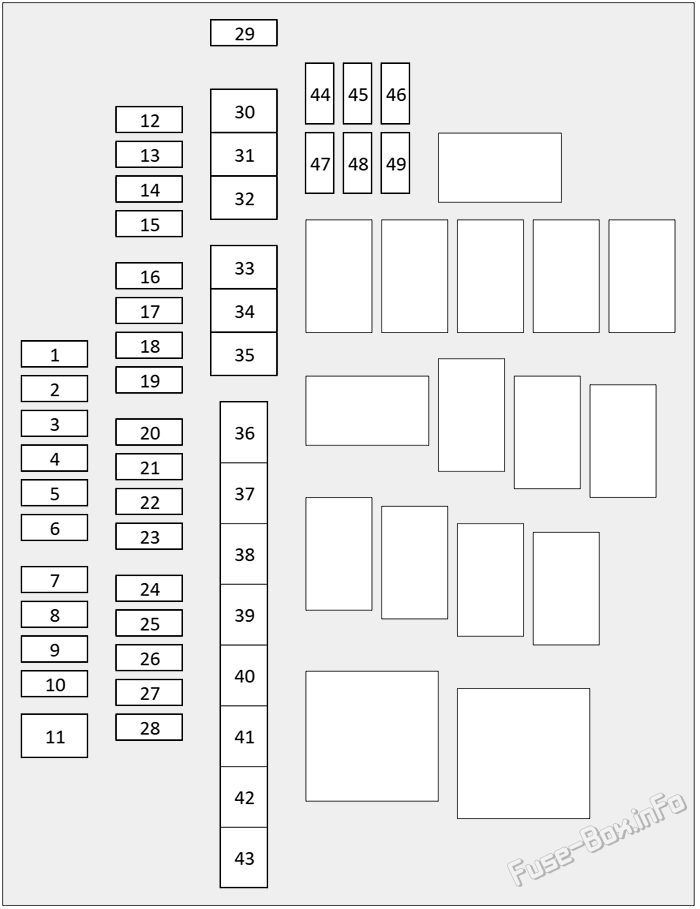

Блок предохранителей №1
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 1 | 5A | GRILL SHUTTER | GRILL SHUTTER |
| 3 | 5A | EFI NO. 4 | EFI NO. 4 |
| 5 | 10A | EFI NO.2 | EFI NO.2 |
| 8 | 10A | FOG FR | Передние противотуманные фары |
| 9 | 7.5A | NOISE FILTER | NOISE FILTER |
| 10 | 10A | STRG HTR | Обогрев рулевого колеса |
| 12 | 10A | BATT-S NO.2 | BATT-S NO.2 |
| 13 | 7.5A | EFI NO.1 | EFI NO.1 |
| 14 | 7.5A | ABS NO.3 | ABS NO.3 |
| 15 | 10A | HORN | Звуковой сигнал |
| 16 | 20A | D INJ | D INJ |
| 17 | 7.5A | S-HORN | Охранная сигнализация / звуковой сигнал |
| 18 | 10A | H-LP LH | Левая фара |
| 19 | 15A | INV W/P NO.2 | INV W/P NO.2 |
| 20 | 10A | H-LP RH | Правая фара |
| 21 | 20A | EFI MAIN NO.1 | EFI MAIN NO.1 |
| 23 | 20A | EFI MAIN NO. 2 | EFI MAIN NO.2 |
| 24 | 15A | AMP NO. 3 | AMP NO. 3 |
| 25 | 30A | D/C CUT | D/C CUT |
| 26 | 20A | VVT | VVT |
| 27 | 20A | IGP | Система зажигания |
| 28 | 30A | EFI MAIN NO.3 | EFI MAIN NO.3 |
| 30 | 50A | ABS NO.1 | ABS NO.1 |
| 31 | 30A | WIPER | Стеклоочистители |
| 32 | 50A | ABS NO.2 | ABS NO.2 |
| 33 | 50A | ABS-MTR NO.1 | ABS-MTR NO.1 |
| 34 | 30A | ABS MAIN | Антиблокировочная тормозная система |
| 35 | 50A | R/B NO.1 | R/B NO.1 |
| 37 | 60A | INP STD_NO.1-3 | INP STD_NO.1-3 |
| 38 | 80A | EPS | Электроусилитель рулевого управления |
| 39 | 120A | DC/DC | Преобразователь DC/DC 400 Вт |
| 40 | 100A | INP STD_NO.1-2 | INP STD_NO.1-2 |
| 41 | 60A | FAN | Электровентилятор системы охлаждения |
| 42 | 60A | R/B NO.2 | R/B NO.2 |
| 43 | 100A | INP STD_NO.1-1 | INP STD_NO.1-1 |
| 44 | 7.5A | ECU-IGP NO.1 | ECU-IGP NO.1 |
| 45 | 7.5A | ECU-IGP NO.2 | ECU-IGP NO.2 |
| 46 | 7.5A | ECU-IGP NO.3 | ECU-IGP NO.3 |
| 47 | 10A | EFI NO.3 | EFI NO.3 |
| 48 | 10A | INJ | Топливные форсунки |
| 49 | 10A | WASHER | Омыватель стекол |

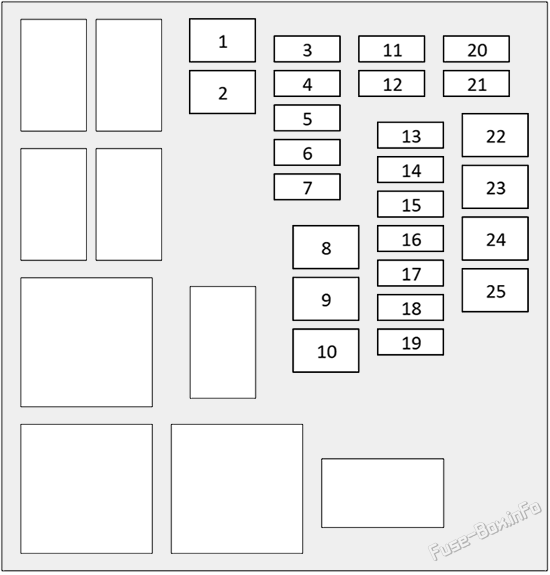

Блок предохранителей №2
| № | Номинал | Описание |
|---|---|---|
| 4 | 30A | AMP NO.1 |
| 5 | 30A | AMP NO.2 |
| 8 | 30A | PDB |
| 15 | 30A | S/HTR MAIN |
| 17 | 10A | INV NO.2 |
| 19 | 15A | DEICER |
| 20 | 15A | S/HTR F/R |
| 21 | 15A | S/HTR F/L |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

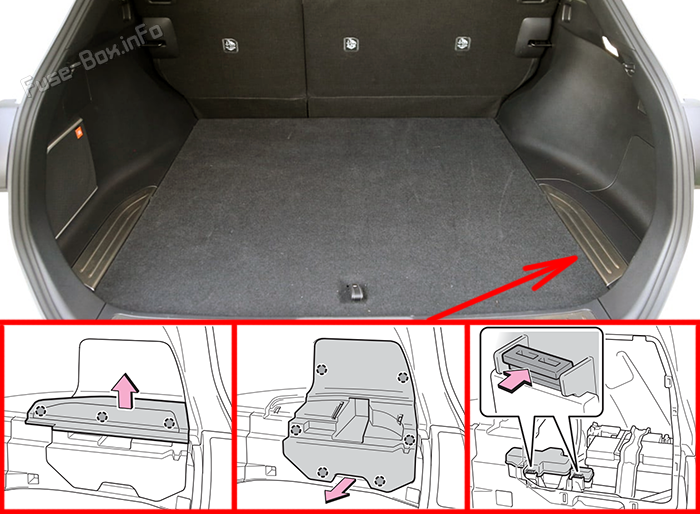

Расположение блока предохранителей
- Откройте настил багажника. Освободите 3 фиксатора и потяните настил вверх, чтобы снять его.
- Освободите 6 фиксаторов и снимите крышку 12-вольтовой аккумуляторной батареи.
- Снимите крышку блока.
Схема блока предохранителей
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 1 | 10A | BATT FAN | BATT FAN |
| 2 | 10A | PCU | PCU |
| 3 | 10A | IGCT NO.2 | IGCT NO.2 |
| 4 | 10A | IGCT SCENE | IGCT SCENE |
| 5 | 40A | IGCT | IGCT |
| 6 | 15A | D/L NO.2 | Система блокировки дверей |
| 7 | 7.5A | ECU-B NO.4 | ЭБУ двигателя |
| 8 | 7.5A | BATT-S NO.1 | Система зарядки и аккумуляторная батарея |
| 9 | 7.5A | MG | MG |
