Предохранители и реле Toyota Tundra (2022-2025)

Схемы относятся к указанным годам и вариантам Toyota Tundra (2022-2025). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.



В этой статье рассматривается Toyota Tundra третьего поколения (XK70), выпускаемая с 2022 года. Здесь вы найдете схемы блоков предохранителей Toyota Tundra 2022, 2023, 2024 и 2025, сведения об их расположении в автомобиле и назначении каждого предохранителя.

Схема предохранителей Toyota Tundra (2022-2025)

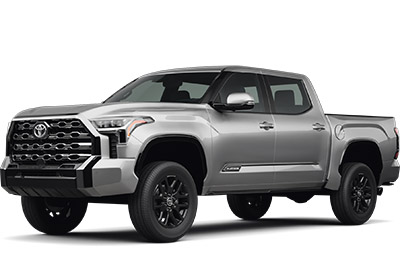

Toyota Tundra (2022-2025)

Блок предохранителей в салоне

Расположение блока предохранителей

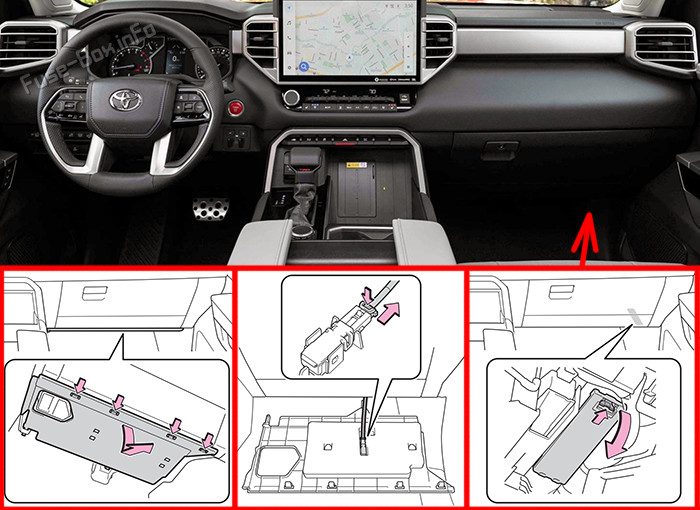

Блок предохранителей расположен под вещевым ящиком. Снимите крышку. На автомобилях с подсветкой пространства для ног сначала отсоедините разъем подсветки.Расположение предохранителей в салоне: Toyota Tundra (2022-2025)

Схема блока предохранителей

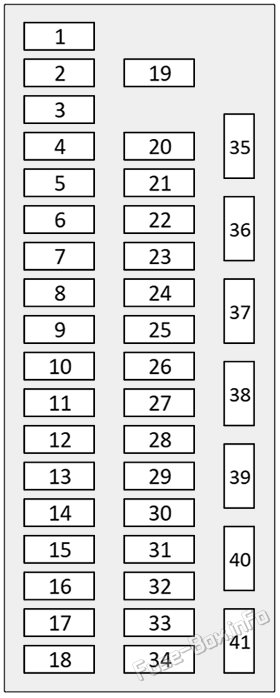

Схема блока предохранителей панели приборов: Toyota Tundra (2022-2025)

Назначение предохранителей в панели приборов
№НоминалОбозначениеНазначение
320ADOOR R/RПравая задняя дверь
47.5AOBDДиагностический разъем
510AECU-B NO.3ЭБУ двигателя
620ADOOR F/RПравая передняя дверь
720ADOOR R/LЛевая задняя дверь
820ADOOR F/LЛевая передняя дверь
910ADOME CUTВнутреннее освещение
1010AECU-DCC NO.1ЭБУ двигателя
1110AECU-DCC NO.2ЭБУ двигателя
1220ARADIOАудиосистема
1325AD/LСистема замков дверей
147.5AUSB NO.1Зарядный разъем
155AECU-ACCЭБУ двигателя
165ASPARE-ACCРезерв
1710ADOOR BACKЗадняя дверь
1810AFUEL OPN-SUVОткрывание лючка топливного бака
1915AWIPER RRЗадний стеклоочиститель
205AEPS-IGRЭлектроусилитель рулевого управления
2110AECU-IGR NO.1ЭБУ двигателя
225AECU-IGR NO.4ЭБУ двигателя
2310ABKUP LPФонари заднего хода
2410AECU-IGR NO.2ЭБУ двигателя
2510AA/BAG-IGRПодушки безопасности
265AMETER-IGRКомбинация приборов
2710AECU-IGR NO.3ЭБУ двигателя
2810AECU-B NO.2ЭБУ двигателя
2910ASTOPСтоп-сигналы
305AECU-B NO.1ЭБУ двигателя
3125AAMP NO.1Усилитель аудиосистемы
327.5AAM2Система запуска
3410AHAZАварийная сигнализация
357.5AUSB NO.2Зарядный разъем
3610ADOMEВнутреннее освещение
3715AP/OUTLET NO.1Прикуриватель / розетка питания
3810ASPARE-IGRРезерв
3925AAMP NO.2Усилитель аудиосистемы
4010AFUEL OPN-PUОткрывание лючка топливного бака
4110ADCMМодуль передачи данных (телематика)

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

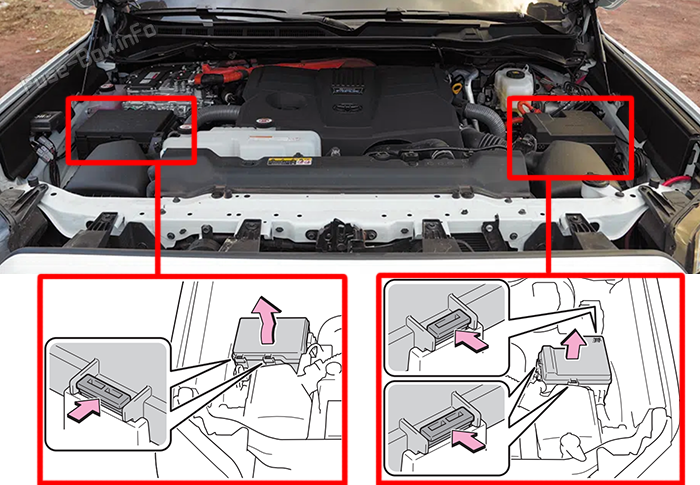

Нажмите на фиксатор и снимите крышку.Расположение предохранителей в моторном отсеке: Toyota Tundra (2022-2025)

Схемы блоков предохранителей

Блок предохранителей №1

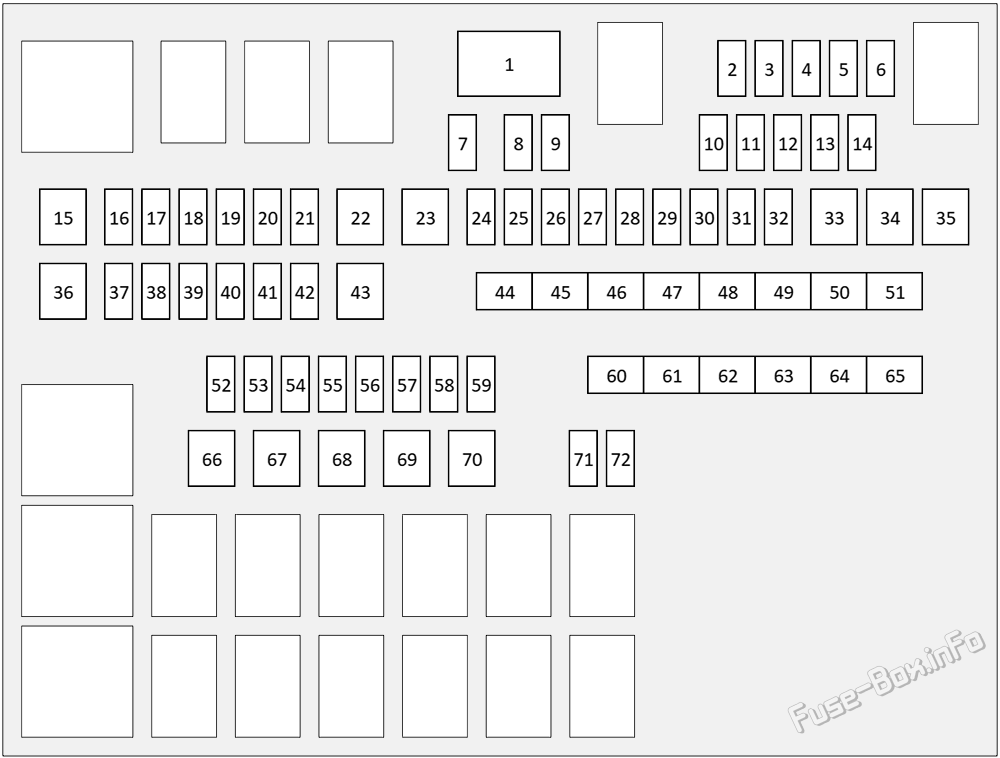

Схема блока предохранителей №1 под капотом: Toyota Tundra (2022-2025)

Назначение предохранителей в блоке моторного отсека №1
№НоминалОбозначениеНазначение
F215AS/HTR F/RОбогрев переднего правого сиденья
F45AECU-IGP NO.2ЭБУ двигателя
F55AECU-IGP NO.1ЭБУ двигателя
F615AS/HTR F/LОбогрев переднего левого сиденья
F730ABBC NO.4Система автоматической остановки и пуска двигателя
F105AENG-IGR NO.1Система управления двигателем
F127.5ATOWING-IGRЦепи прицепа
F135AAIRSUS-IGRПневмоподвеска
F1630ATOWING TAILГабаритные огни прицепа
F1910ATOWING BK/UPФонари заднего хода прицепа
F2030A4WD-BСистема полного привода
F2130AP/W BACK NO.1Задние электростеклоподъемники
F2250AAIRSUSПневмоподвеска
F257.5ABATT-S NO.1Система зарядки и аккумуляторная батарея
F2620ASPOILER FRПередний спойлер
F277.5ABATT-S NO.2Система зарядки и аккумуляторная батарея
F2830ATOWINGЦепи прицепа
F2915AHORNЗвуковой сигнал
F3130AD/C CUTОтключение цепи D/C
F3340ABBC NO.1Система автоматической остановки и пуска двигателя
F3440ABBC NO.2Система автоматической остановки и пуска двигателя
F3550ABBC NO.3Система автоматической остановки и пуска двигателя
F3830ATI&TEРегулировка рулевой колонки по вылету и наклону
F4350APTC HTR NO.1Дополнительный отопитель
F4480AJ/B-BМонтажный блок
F4580AEPS NO.1Электроусилитель рулевого управления
F4680AP/IИнвертор / источник питания
F4780AEPS NO.2Электроусилитель рулевого управления
F50200AALTСистема зарядки и аккумуляторная батарея
F51200ASUB R/BДополнительный релейный блок
F5430ASHADEСолнцезащитная шторка
F5515ADEICERАнтиобледенитель
F60120AJ/B-ALT NO.2Цепь генератора / монтажного блока
F61100AJ/B-ALT NO.1Цепь генератора / монтажного блока
F6280AINVРозетка питания / инвертор (DC/AC)
F6340ASUB BATTДополнительная аккумуляторная батарея
F6430ATOWING BRKТормоза прицепа
F6530APRBВыдвижные подножки
F6750APTC HTR NO.2Дополнительный отопитель

Блок предохранителей №2

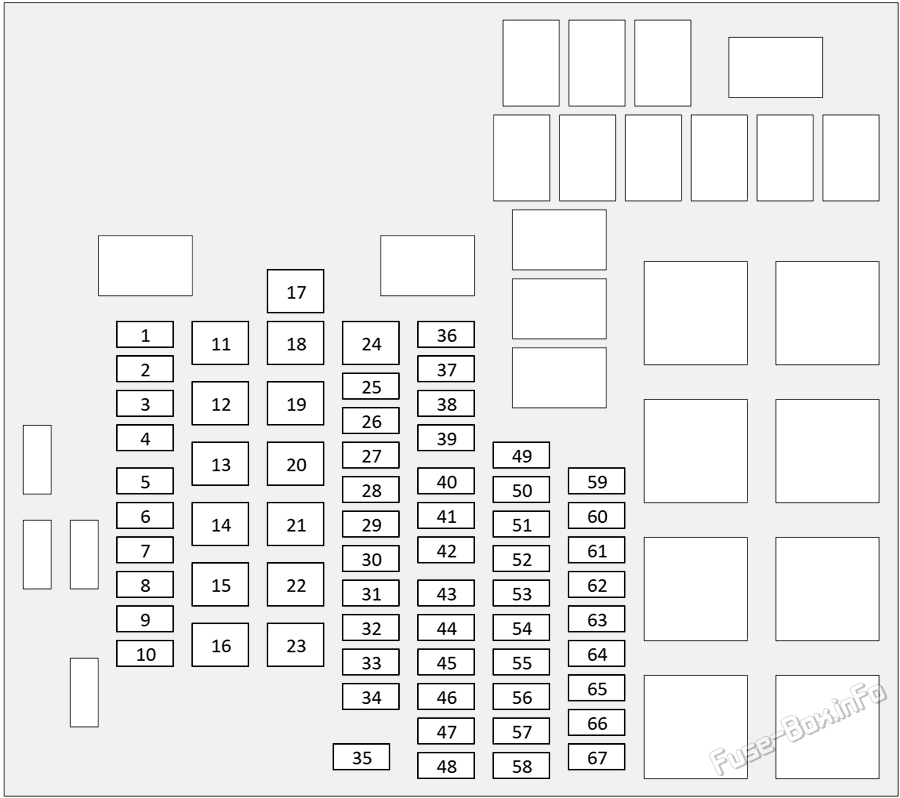

Схема блока предохранителей №2 под капотом: Toyota Tundra (2022-2025)

Назначение предохранителей в блоке моторного отсека №2
№НоминалОбозначениеНазначение
15AECU-IGP NO.4ЭБУ двигателя
25AECU-IGP NO.3ЭБУ двигателя
37.5AEFI-IGPСистема впрыска топлива
415AS-HTR R/LОбогрев заднего левого сиденья
57.5AECT-IGPЭлектронное управление трансмиссией
620AWASHERОмыватель стекла
715AS/HTR R/RОбогрев заднего правого сиденья
87.5AEFI NO.2Система впрыска топлива
1230AA/F-MAINДатчик состава смеси
1430AABS NO.2Антиблокировочная тормозная система
1550AABS NO.1Антиблокировочная тормозная система
1650AEDU-MAINСистема управления впрыском топлива
1830ASTСистема запуска
2030AEFI MAIN NO.2Система впрыска топлива
2250AEFI MAIN NO.1Система впрыска топлива
2430AWIPERСтеклоочистители
2530ATAIL GATEЗадний борт
2920AIGN/INJ-MAINСистема зажигания и топливные форсунки
3110AS-HORNПротивоугонная сирена
3215AMIR MTRЭлектропривод зеркал
3425AEFI MAIN NO.3Система впрыска топлива
3615AAVSАдаптивная подвеска
377.5A4WD-IGRСистема полного привода
407.5AENG-IGR NO.3Система управления двигателем
417.5AENG-IGR NO.2Система управления двигателем
4310AETCSЭлектронная система управления дроссельной заслонкой
4415ASTRG ECUЭБУ рулевого управления
457.5AECT-BЭлектронное управление трансмиссией
5110AINJТопливные форсунки
5210AIGNСистема зажигания
5310AA/F NO.2Датчик состава смеси
5410AA/F NO.1Датчик состава смеси
5520AEDU NO.4Система управления впрыском топлива
5620AEDU NO.3Система управления впрыском топлива
5720AEDU NO.2Система управления впрыском топлива
5820AEDU NO.1Система управления впрыском топлива
597.5AEFI NO.1Система впрыска топлива
6020AEFI-B NO.2Система впрыска топлива
6120AEFI-B NO.1Система впрыска топлива
6220AEFI-B NO.3Система впрыска топлива
637.5ABBC NO.5Система автоматической остановки и пуска двигателя
6415AECT NO.1Электронное управление трансмиссией
6515AEFI NO.4Система впрыска топлива
6610AEFT NO.3Система впрыска топлива
677.5AGRILLE SHUTTERАктивные жалюзи решетки радиатора
