Предохранители и реле Toyota Tundra 2018-2021
Схемы относятся к указанным годам и вариантам Toyota Tundra 2018-2021. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье рассматривается Toyota Tundra второго поколения (XK50, рестайлинг), выпускавшаяся с 2018 по 2021 год. Здесь вы найдете схемы блоков предохранителей для Toyota Tundra 2018, 2019, 2020 и 2021 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Toyota Tundra 2018-2021
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

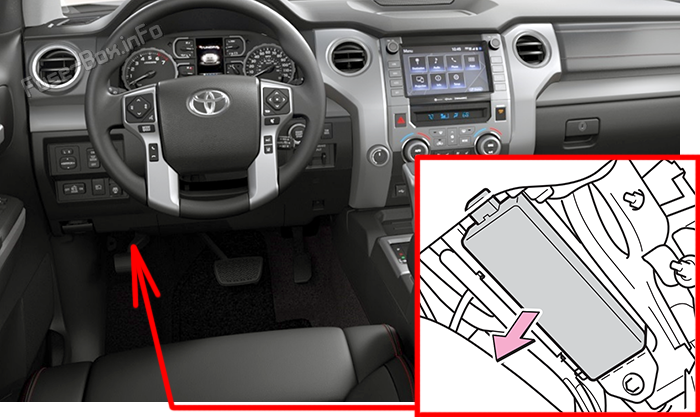

Расположение блока предохранителей
Блок предохранителей расположен под левой боковой частью панели приборов.

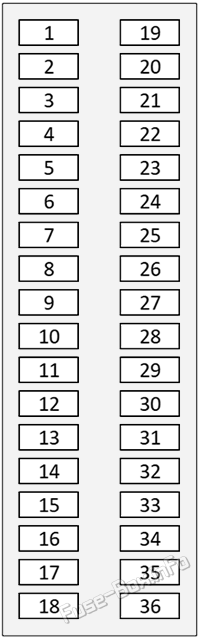

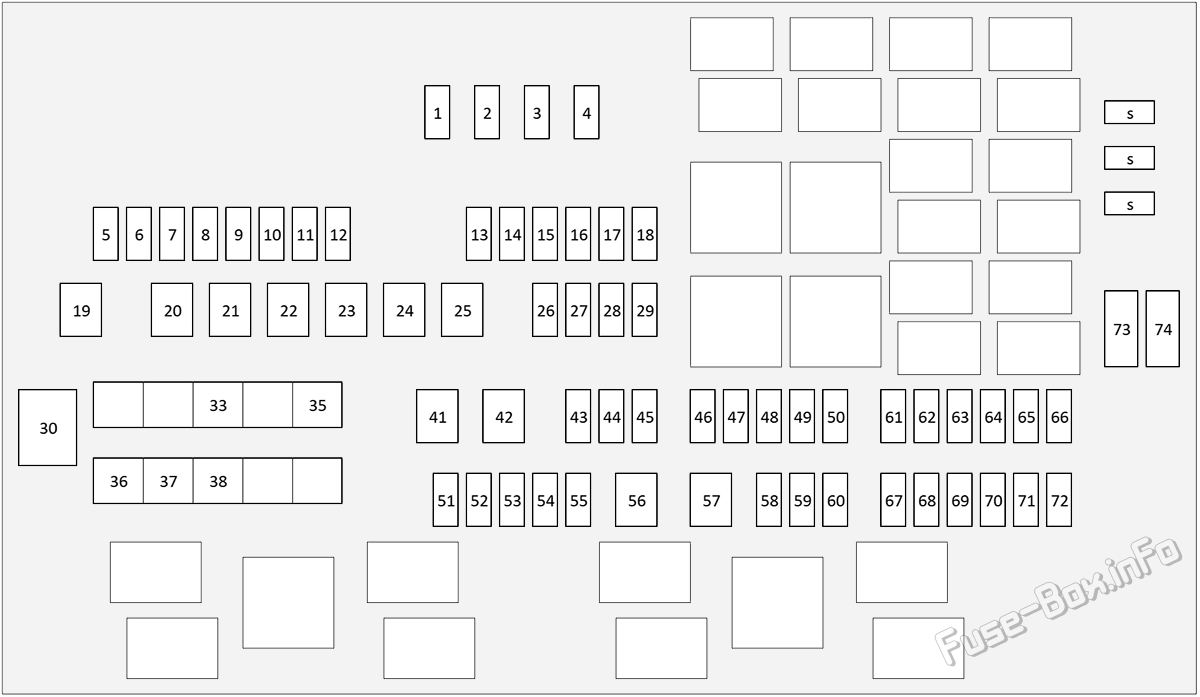

Схема блока предохранителей
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 2 | 7.5A | OBD | Система бортовой диагностики |
| 3 | 10A | DOME | Плафоны и освещение салона |
| 5 | 5A | AM1 | Система запуска двигателя |
| 6 | 5A | ECU-DCC NO.2 | Электронный блок управления двигателем |
| 7 | 5A | ECU-DCC NO.1 | Электронный блок управления двигателем |
| 8 | 15A | RADIO | Аудиосистема |
| 9 | 20A | DOOR | Система центрального замка |
| 10 | 7.5A | S-HORN | Противоугонная сигнализация / звуковой сигнал |
| 13 | 5A | ECU-ACC | Электронный блок управления двигателем |
| 14 | 10A | ECU-IG1 NO.3 | Электронный блок управления двигателем |
| 16 | 15A | A/BAG-IG2 | Система подушек безопасности |
| 17 | 5A | METER-IG2 | Комбинация приборов |
| 18 | 5A | ECU-IG2 NO.3 | Электронный блок управления двигателем |
| 19 | 5A | ECU-B NO.2 | Электронный блок управления двигателем |
| 20 | 5A | ECU-B NO.1 | Электронный блок управления двигателем |
| 21 | 25A | D/L | Система замков дверей |
| 22 | 10A | STOP | Стоп-сигналы |
| 23 | 7.5A | AM2 | 2019-2021: система запуска двигателя |
| 24 | 15A | HAZ | Аварийная световая сигнализация |
| 25 | 5A | PANEL | Подсветка панели приборов |
| 26 | 10A | TAIL | Габаритные огни |
| 27 | 20A | DOOR R/L | Левая задняя дверь |
| 28 | 20A | DOOR R/R | Правая задняя дверь |
| 29 | 15A | P/OUTLET NO.2 | Прикуриватель / розетка питания |
| 30 | 5A | SFT LOCK-ACC | Система блокировки селектора АКП |
| 33 | 10A | ECU-IG1 NO.4 | Электронный блок управления двигателем |
| 34 | 7.5A | BKUP LP | Фонари заднего хода |
| 35 | 5A | ECU-IG1 NO.2 | Электронный блок управления двигателем |
| 36 | 5A | ECU-IG1 NO.1 | Электронный блок управления двигателем |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

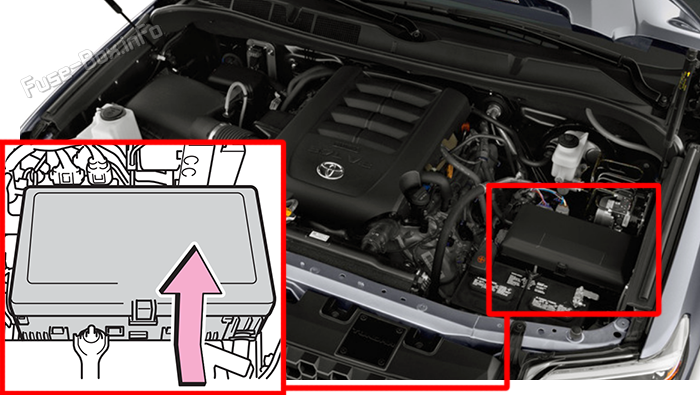

Расположение блока предохранителей
Нажмите на фиксатор и снимите крышку.
Схема блока предохранителей
| № | Номинал | Обозначение | Описание |
|---|---|---|---|
| 1 | 15A | A/F | Датчик состава топливовоздушной смеси |
| 2 | 10A | HORN | Звуковой сигнал |
| 3 | 25A | EFI NO.1 | Многоточечный впрыск топлива |
| 4 | 30A | IG2 MAIN | Защищает несколько цепей |
| 5 | 25A | IG1 NO.5 | Защищает несколько цепей |
| 7 | 30A | POWER NO.2 | Электростеклоподъемники |
| 8 | 15A | TI&TE | Электропривод наклона и вылета рулевой колонки |
| 9 | 20A | DEICER | Обогрев зоны покоя стеклоочистителей |
| 10 | 30A | 4WD | Система полного привода |
| 11 | 30A | TOW TAIL | Габаритные огни прицепа |
| 14 | 15A | MIR HTR | Обогрев наружных зеркал |
| 16 | 15A | FOG FR | Передние противотуманные фары |
| 18 | 7.5A | CARGO LP | Освещение грузовой платформы и салона |
| 21 | 40A | DEFOG | Обогрев заднего стекла |
| 22 | 30A | TOW BRK | Тормозная система прицепа |
| 23 | 40A | SUB BATT | Вспомогательная аккумуляторная батарея |
| 24 | 40A | IG1 NO.4 | Защищает несколько цепей |
| 25 | 40A | IG1 NO.3 | Защищает несколько цепей |
| 26 | 7.5A | LED DRL | Светодиодные дневные ходовые огни |
| 27 | 15A | P/OUTLET NO.1 | Прикуриватель / розетка питания |
| 30 | 180A | ALT | Система зарядки и аккумуляторная батарея |
| 33 | 50A | HTR | Система кондиционирования и отопления |
| 35 | 150A | LH-J/B | Левый монтажный блок |
| 36 | 50A | A/PUMP NO.1 | Насос системы подачи воздуха NO.1 |
| 37 | 50A | A/PUMP NO.2 | Насос системы подачи воздуха NO.2 |
| 38 | 40A | MAIN | Главный предохранитель |
| 41 | 30A | ABS2 | Антиблокировочная тормозная система |
| 42 | 50A | ABS1 | Антиблокировочная тормозная система |
| 43 | 5A | GATEWAY | Шлюз CAN-сети |
| 44 | SHUNT | SHORT PIN | Шунтирующая вставка для отключения питания |
| 45 | 20A | ECU-DCC | Электронный блок управления двигателем |
| 46 | 30A | AMP | Аудиосистема |
| 47 | 7.5A | TOW BKLP | Фонари заднего хода прицепа |
| 51 | 25A | F/PMP | Топливный насос |
| 52 | 10A | ETCS | Электронная система управления дроссельной заслонкой |
| 53 | 5A | ALT-S | Система зарядки и аккумуляторная батарея |
| 54 | 10A | AI-HTR | Подогрев системы впуска воздуха |
| 55 | 30A | TOWING | Освещение прицепа |
| 56 | 30A | ST | Система запуска двигателя |
| 57 | 40A | JB-B | Монтажный блок |
| 59 | 20A | WASHER | Омыватель стекла |
| 60 | 30A | WIPER | Стеклоочистители |
| 61 | 10A | LED LH | Левая фара, светодиодный модуль |
| 15A | HEAD LH | Левая фара | |
| 62 | 10A | LED RH | Правая фара, светодиодный модуль |
| 15A | HEAD RH | Правая фара | |
| 63 | 10A | INJ | Топливные форсунки |
| 64 | 10A | IGN | Система зажигания |
| 65 | 7.5A | USB | Разъем USB |
| 67 | 10A | LED LL | Левая фара, светодиодный модуль |
| 15A | HEAD LL | Левая фара | |
| 68 | 10A | LED RL | Правая фара, светодиодный модуль |
| 15A | HEAD RL | Правая фара | |
| 69 | 10A | EFI NO.2 | Многоточечный впрыск топлива |
| 70 | 5A | IDLE/LP | Система холостого хода / подсветка |
| 73 | CB | NOISE FILTER | Фильтр помех |
| 74 | CB | NOISE FILTER | Фильтр помех |
| s | SPARE | Запасные предохранители |
