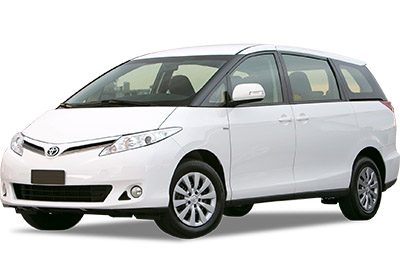

Предохранители и реле Toyota Tarago / Previa (2009-2015)
Схемы относятся к указанным годам и вариантам Toyota Tarago / Previa (2009-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье мы считаем, что Toyota Tarago (Превия) третьего поколения, полученного из 2009 в адрес 2015. Вот вы найдете блок предохранителей диаграммыТойота Тараго2009, 2010, 2011, 2012, 2013, 2014 и 2015, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Toyota Tarago 2009-2015
Содержание
блок предохранителей Место проведения
блок предохранителей Место проведения

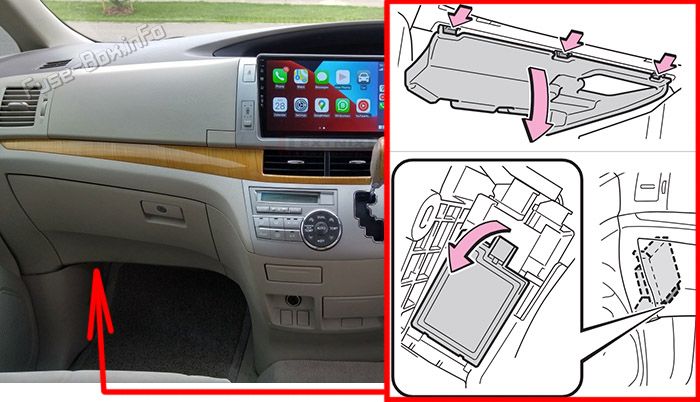

Группа по инструментам блок предохранителей 1 (левая сторона)
Уберите обложку; уберите крышку.

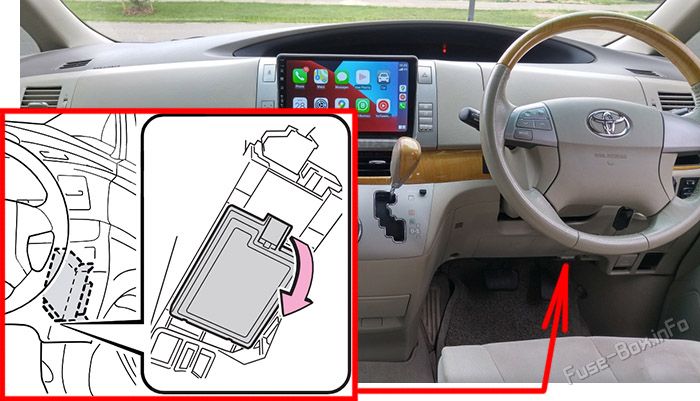

Группа по инструментам блок предохранителей 2 (правая сторона)
Снимите крышку.

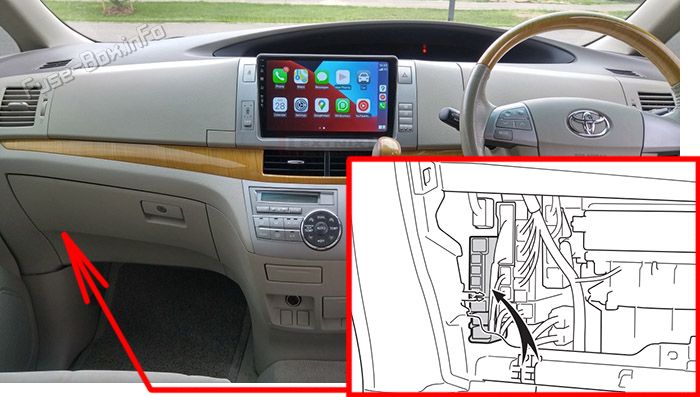

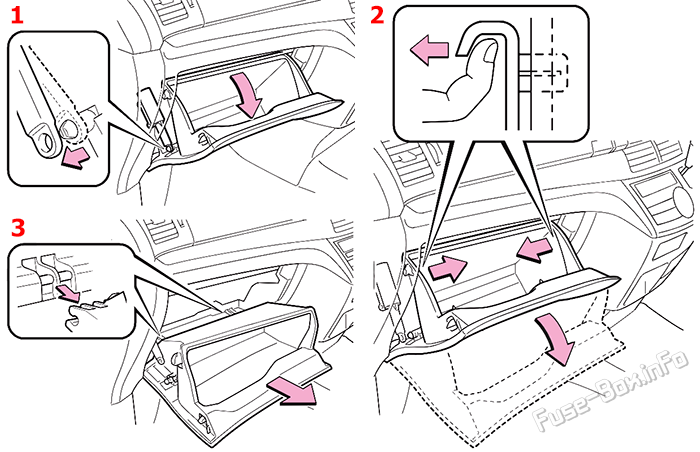

Группа по инструментам блок предохранителей №3
Доступ к:
- Открой бардачок. Спрыгивай с дампера.
- Вытащи обе стороны бардачки изнутри, чтобы отсоединить верхние когти.
- Вытаскивай бардачок и отключай нижние когти.

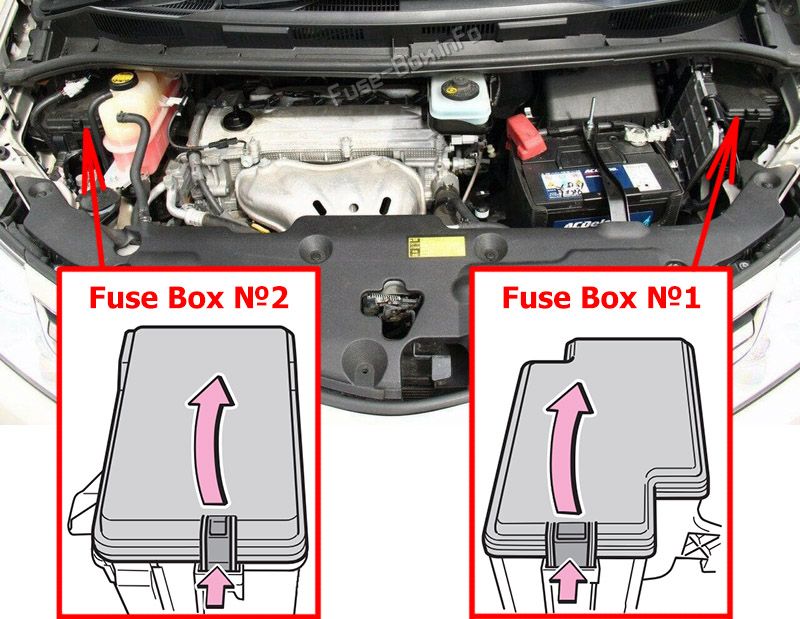

Сопоставимость двигателей блок предохранителей es
Засунь вкладку и сними крышку.
блок предохранителей Диаграммы
блок предохранителей Диаграммы
2009, 2010, 2011, 2012

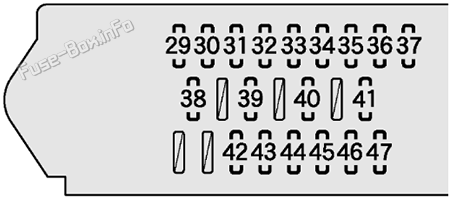

Группа по инструментам блок предохранителей 1 (левая сторона)
| № | Имя | Амп | Описание |
|---|---|---|---|
| 29 | WELCAB | 30A | Без цепи |
| 30 | 4WD | 7.5A | Без цепи |
| 31 | AC INV | 15A | Без цепи |
| 32 | DR LOCK | 30A | Система многоразовой связи |
| 33 | P/W FL | 20A | Окна с питанием |
| 34 | S/R | 20A | Задний солнцезащитный сон |
| 35 | PSD LH | 30A | 2.11.2 Дверная часть слайда |
| 36 | P/W RL | 20A | Окна с питанием |
| 37 | PBD | 30A | Без цепи |
| 38 | RR WIP | 15A | Уборщики ветрового стекла и стиральные машины, задние стеклоочистители и умывальники, устройства для очистки фар |
| 39 | GAUGE №1 | 10A | Антиблокировочная тормозная система, система контроля устойчивости транспортного средства, адаптивная система переднего освещения, электрический вентилятор охлаждения, система помощи при парковке автомобилей " Тойота ", система очистки фар |
| 40 | PANEL | 10A | Огни на приборной панели, система помощи при парковке " Тойота " |
| 41 | TAIL | 10A | Передние противотуманные огни, задние огни, габаритные огни, огни номерных знаков |
| 42 | LH ECU-IG | 10A | Адаптивная система переднего освещения, система мультиплексной связи, заднее сиденье с силовым приводом, дверь с слайдом мощности |
| 43 | SEAT HTR LH | 10A | Отопительный прибор для сидения LH |
| 44 | GAUGE №2 | 10A | Система зарядки, система автоматической трансмиссии, резервные огни, система помощи при парковке автомобилей " Тойота " |
| 45 | STP RR | 7.5A | Без цепи |
| 46 | STP HI MT | 7.5A | Без цепи |
| 47 | STP RL | 7.5A | Без цепи |

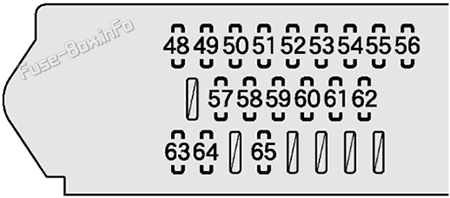

Группа по инструментам блок предохранителей 2 (правая сторона)
| № | Имя | Амп | Описание |
|---|---|---|---|
| 48 | PSB | 30A | Без цепи |
| 49 | RR FOG | 7.5A | Без цепи |
| 50 | P/W FR | 20A | Окна с питанием |
| 51 | P/SEAT RH | 30A | Мощное сиденье |
| 52 | AM1 | 7.5A | Система запуска |
| 53 | STOP | 15A | Стоп-сигналы, высокоустановка стоп-сигнала, автоматическая трансмиссия, система управления замком, многопортная система впрыска топлива/ последовательно многопортовая система впрыска топлива, антиблокировочная тормозная система, система контроля устойчивости транспортного средства |
| 54 | OBD | 7.5A | Бортовая диагностическая система |
| 55 | PSD RH | 30A | 2.11.2 Дверная часть слайда |
| 56 | P/W RR | 20A | Окна с питанием |
| 57 | P/POINT | 15A | розетка питания |
| 58 | CIG | 15A | Зажигалка для сигарет |
| 59 | RAD №2 | 7.5A | Аудиовизуальная система, система развлечений заднего сиденья |
| 60 | ECU-ACC | 7.5A | Зеркала заднего вида, система замка переключения передач |
| 61 | IGN | 10A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива,SRS Система подушки безопасности, система мультиплексной связи |
| 62 | MET | 7.5A | Габаги и расходомеры |
| 63 | FR WIP | 30A | Очистители ветрового стекла и стиральная машина |
| 64 | SEAT HTR RH | 10A | Отопительный прибор для сидения RH |
| 65 | RH ECU-IG | 10A | Система контроля устойчивости транспортного средства, система кондиционирования воздуха, система помощи при парковке " Тойота ", система автоматической трансмиссии, система управления электрическим приводом, дверь с слайдом, задний световой кабель, система замка, сигнальные устройства для подачи сигналов поворота, аварийные фонари, тщеславные огни, многофункциональное коммуникационное устройство |

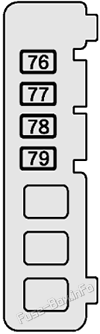

Группа по инструментам блок предохранителей №3
| № | Имя | Амп | Описание |
|---|---|---|---|
| 76 | HTR | 50A | Система кондиционирования воздуха |
| 77 | 3RD SEAT RH | 30A | Мощное заднее сиденье |
| 78 | 3RD SEAT LH | 30A | Мощное заднее сиденье |
| 79 | RR A/C | 30A | Система кондиционирования воздуха |

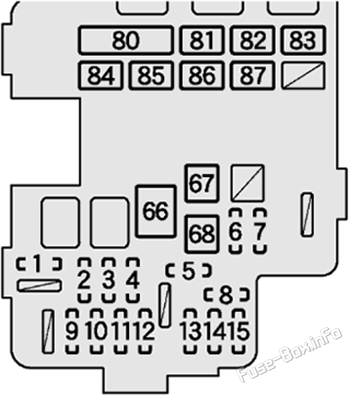

Сопоставимость двигателей блок предохранителей №1
| № | Имя | Амп | Описание |
|---|---|---|---|
| 1 | EFI | 20A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива |
| 2 | ECU-B | 10A | Габаги и расходомеры, система кондиционирования воздуха, дверь с слайдом, система мультиплексной связи, беспроводная система дистанционного управления |
| 3 | DOME | 7.5A | Внутренние огни, огни багажного отделения, огни вежливости дверей, передние личные огни, система мультиплексной связи |
| 4 | RAD №1 | 15A | Аудиовизуальная система, система развлечений заднего сиденья |
| 5 | MIR HTR | 10A | Внешнее зеркало заднего вида |
| 6 | ABS №2 | 30A | Антиблокировочная тормозная система, система контроля устойчивости транспортного средства |
| 7 | DEF | 25A | Дефлогер заднего окна,"MIR HTR" |
| 8 | ST | 5A | Без цепи |
| 9 | ETC-S | 10A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива |
| 10 | AM2 №2 | 7.5A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива |
| 11 | TRN HAZ | 15A | Поверните фонарики, аварийные фонарики |
| 12 | IG2 | 15A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива, система запуска,...".MET", "IGN"запал" |
| 13 | AM2 №1 | 30A | Система запуска |
| 14 | FR DOOR | 30A | Система многоразовой связи |
| 15 | A/F | 30A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива |
| 66 | EPS | 80A | Система рулевого управления с электрическим приводом |
| 67 | ST | 30A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива |
| 68 | ABS №1 | 50A | Антиблокировочная тормозная система, система контроля устойчивости транспортного средства |
| 80 | RH R/B ALT | 100A | "CDS FAN", "RDI FAN", "PTC №1", "PTC №2", "PTC №3", "H-LP CLN", "FOG"запал" |
| 81 | RH-MAIN-JB | 60A | "STOP", "AM1", "STP HI MT", "STP RR", "STP RL", "OBD", "P/W RR", "PSB", "P/W FR", "RR FOG", "P/SEAT RH", "PSD RH", "CIG", "ECU-ACC", "RAD №2", "P/POINT", "FR WIP", "SEAT HTR RH", "RH ECU-IG"запал" |
| 82 | LH-MAIN-JB | 80A | "TAIL", "PANEL", "P/W RL", "PSD LH", "S/R", "4WD","PBD", "P/W FL", "DR LOCK", "GAUGE №1", "RR WIP", "SEAT HTR LH", "GAUGE №2", "LH ECU-IG", "WASH"запал" |
| 83 | SUB R/B | 80A | "HTR", "RR A/C, "3RD"SEAT RH", "3RD SEAT LH"запал" |
| 84 | F/B ALT | 100A | "ABS №1", "ABS №2", "DEF"запал" |
| 85 | ALT | 140A | Габаги и расходомеры, система зарядки, "F/B ALT", "SUB R/B", "RH-MAIN-JB", "LH-MAIN-JB", "RH R/B ALT"запал" |
| 86 | F/B BATT | 120A | "EPS", "ST", "А/Ф","EFI", "TRN HAZ", "IG2", "FR DOOR", "ETC-S", "AM2 №2", "AM2 №1", "DOME", "ECU-B", "RAD Взрыватель 1 |
| 87 | RH R/B BATT | 60A | Уборщик фар, "Х-LP RL", "H-LP LL", "S/HORN". "ECU-B3", "ECU-B2", "AMP", "STRG LCK", "HORN", "H-LP RH", "H-LP LH"запал" |

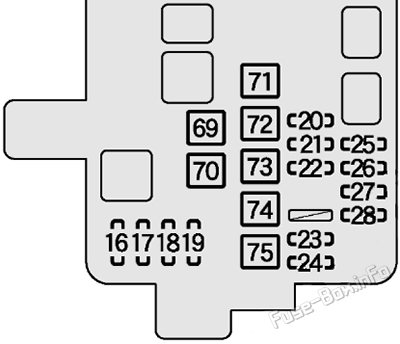

Сопоставимость двигателей блок предохранителей №2
| № | Имя | Амп | Описание |
|---|---|---|---|
| 16 | H-LP LH | 15A | левосторонний огонь (высокий луч) |
| 17 | H-LP RH | 15A | правый свет (высокий луч) |
| 18 | H-LP LL | 15A | Лобовой огонь (ближний свет) |
| 19 | H-LP RL | 15A | Система управления уровнем луча дальнего света, правый фара (ближний свет) |
| 20 | ECU-B3 | 7.5A | Без цепи |
| 21 | ECU-B2 | 7.5A | Окна с питанием |
| 22 | S/HORN | 10A | Без цепи |
| 23 | DEICER | 20A | Без цепи |
| 24 | FOG | 20A | Передние противотуманные огни |
| 25 | HORN | 10A | Рога |
| 26 | STRG LCK | 20A | Без цепи |
| 27 | AMP2 | 30A | Без цепи |
| 28 | AMP1 | 30A | Без цепи |
| 69 | CDS FAN / RDI FAN №2 | 50A | Вентилятор электрического охлаждения |
| 70 | RDI FAN / RDI FAN №1 | 50A | Вентилятор электрического охлаждения |
| 71 | WEL CAB | 30A | Без цепи |
| 72 | H-LP CLN | 30A | Уборщик фар |
| 73 | PTC №3 | 50A | Система кондиционирования воздуха |
| 74 | PTC №2 | 50A | Система кондиционирования воздуха |
| 75 | PTC №1 | 50A | Система кондиционирования воздуха |
2013, 2014, 2015

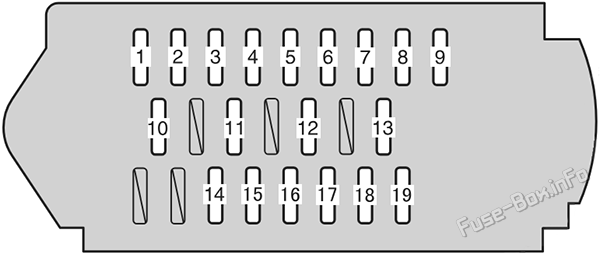

Группа по инструментам блок предохранителей 1 (левая сторона)
| № | Имя | Амп | Описание |
|---|---|---|---|
| 1 | WELCAB | 30A | Без цепи |
| 2 | 4WD | 7.5A | Без цепи |
| 3 | AC INV | 15A | Без цепи |
| 4 | DR LOCK | 30A | Умная система ввода и запуска, система запуска дробь, система мультиплексной связи |
| 5 | P/W FL | 20A | Окна с питанием |
| 6 | S/R | 20A | Задний солнцезащитный сон |
| 7 | PSD LH | 30A | Раздвижные двери с мощностью |
| 8 | P/W RL | 20A | Окна с питанием |
| 9 | PBD | 30A | Без цепи |
| 10 | RR WIP | 15A | Уборщики ветрового стекла и стиральные машины, задние стеклоочистители и умывальники, устройства для очистки фар |
| 11 | GAUGE №1 | 10A | Антиблокировочная тормозная система, система контроля устойчивости транспортного средства, адаптивная система переднего освещения, электрические вентиляторы охлаждения, датчики для помощи при парковке автомобилей " Тойота ", устройства для очистки фар |
| 12 | PANEL | 10A | Огни на панели приборов, датчики парковки " Тойота " |
| 13 | TAIL | 10A | Передние противотуманные огни, задние огни, передние габаритные огни, огни номерных знаков |
| 14 | LH ECU-IG | 10A | Адаптивная система переднего освещения, система мультиплексной связи, система & запуска & смарт-ввода, система запуска кнопки, раздвижные двери с питанием, силовое сиденье (третие сиденье) |
| 15 | SEAT HTR LH | 10A | Отопительный прибор для сидения LH |
| 16 | GAUGE №2 | 10A | Зарядная система, автоматическая трансмиссия/система постоянной переменной трансмиссии, резервные огни, опорный датчик Тойоты, силовое сиденье (третие сиденье) |
| 17 | STP RR | 7.5A | Без цепи |
| 18 | STP HI MT | 7.5A | Без цепи |
| 19 | STP RL | 7.5A | Без цепи |

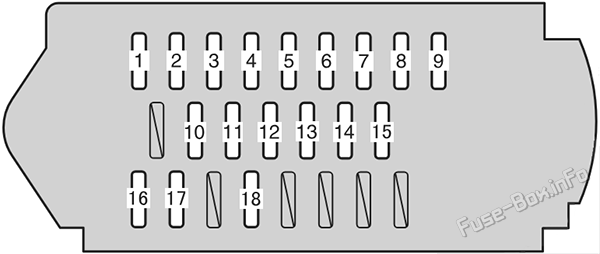

Группа по инструментам блок предохранителей 2 (правая сторона)
| № | Имя | Амп | Описание |
|---|---|---|---|
| 1 | PSB | 30A | Без цепи |
| 2 | RR FOG | 7.5A | Без цепи |
| 3 | P/W FR | 20A | Окна с питанием |
| 4 | P/SEAT RH | 30A | Мощное сиденье (переднее сиденье) |
| 5 | AM1 | 7.5A | Без цепи |
| 6 | STOP | 15A | Стоп-сигналы, высокоустановка стоп-сигнала, автоматическая трансмиссия/система постоянной переменной трансмиссии, система замка хода, многопортная система впрыска топлива/ последовательно многопортная система впрыска топлива, антиблокировочная тормозная система, контроль устойчивости транспортного средства |
| 7 | OBD | 7.5A | Бортовая диагностическая система |
| 8 | PSD RH | 30A | Раздвижные двери с мощностью |
| 9 | P/W RR | 20A | Окна с питанием |
| 10 | P/POINT | 15A | розетка питания |
| 11 | P/POINT №2 | 15A | розетка питания |
| 12 | RAD №2 | 7.5A | Аудиовизуальная система, система развлечений заднего сиденья |
| 13 | ECU-ACC | 7.5A | Умная система ввода и запуска, система запуска кнопки, внешние зеркала заднего вида, система замка переключения передач |
| 14 | IGN | 10A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива,SRS Система подушки безопасности, система мультиплексной связи |
| 15 | MET | 7.5A | Габаги и расходомеры |
| 16 | FR WIP | 30A | Очистители ветрового стекла и стиральная машина |
| 17 | SEAT HTR RH | 10A | Отопительный прибор для сидения RH |
| 18 | RH ECU-IG | 10A | Контроль устойчивости транспортного средства, система кондиционирования воздуха, датчик помощи при парковке " Тойота ", автоматическая трансмиссия/система постоянной переменной трансмиссии, система управления электрическим приводом, система " умного входа ", система запуска кнопок, раздвижные двери, задняя солнечная солнечная спираль, система замка, поворачивающиеся огни, аварийные фонари, тщеславные огни, система многофункциональной связи |
Группа по инструментам блок предохранителей №3
| № | Имя | Амп | Описание |
|---|---|---|---|
| 1 | HTR | 50A | Система кондиционирования воздуха |
| 2 | 3RD SEAT RH | 30A | Механическое сиденье (третие сиденье) |
| 3 | 3RD SEAT LH | 30A | Механическое сиденье (третие сиденье) |
| 4 | RR A/C | 30A | Система кондиционирования воздуха |

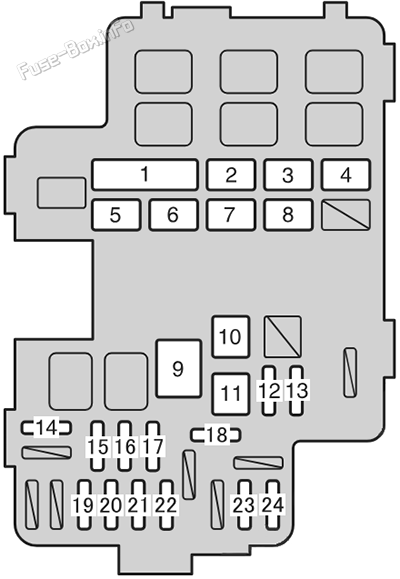

Сопоставимость двигателей блок предохранителей №1
| № | Имя | Амп | Описание |
|---|---|---|---|
| 1 | RH R/B ALT | 100A | CDS FAN, RDI FAN, PTC №1, PTC №2, PTC №3, H-LP CLN, FOG взрыватель |
| 2 | RH-MAIN-JB | 60A | STOP, AM1, STP HI MT, STP RR, STP RL, OBD, P/W RR, PSB, P/W FR, RR FOG, P/SEAT RH, PSD RH, CIG ECU-ACC, RAD №2, P/POINT, FR WIP, SEAT HTR RH, RH ECU-IG взрыватель |
| 3 | LH-MAIN-JB | 80A | TAIL, PANEL, P/W RL, PSD LH, S/R, 4WD, PBD, P/W FL, DR LOCK, GAUGE №1, RR WIP, SEAT HTR LH, GAUGE №2, LH ECU-IG, WASH взрыватель |
| 4 | SUB R/B | 80A | HTR. RR A/C, 3RD SEAT RH, 3RD SEAT LH взрыватель |
| 5 | F/B ALT | 100A | ABS №1, ABS №2, DEF взрыватель |
| 6 | ALT | 140A | Габариты и расходомеры, система зарядки, F/B ALT, SUB R/B, RH-MAIN-JB, LH-MAIN-JB, RH R/B ALT взрыватель |
| 7 | F/B BATT | 120A | EPS, ST, A/F, EFI, TRN HAZ, IG2, FR DOOR, ETC-S, AM2 №2, AM2 №1, DOME, ECU-B, RAD №1 взрыватель |
| 8 | RH R/B BATT | 60A | Уборщики фар, Н-LP RL, H-LP LL, S/HORN, ECU-B3, ECU-B2, AMP, STRG LCK, HORN, H-LP RH, H-LP LH взрыватель |
| 9 | EPS | 80A | Рулевое управление с электрической силой |
| 10 | ST | 30A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива, система & запуска с умным входом, система запуска кнопок |
| 11 | ABS №1 | 50A | Антиблокировочная тормозная система, контроль устойчивости транспортного средства |
| 12 | ABS №2 | 30A | Антиблокировочная тормозная система, контроль устойчивости транспортного средства |
| 13 | DEF | 25A | Дефотгер заднего окна,MIR HTR |
| 14 | EFI | 20A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива |
| 15 | ECU-B | 10A | Габаги и расходомеры, система кондиционирования воздуха, система & запуска & смарт-ввода, система запуска кнопок, раздвижные двери, система многоразового сообщения, беспроводная система дистанционного управления |
| 16 | DOME | 7.5A | Внутренние огни, огни багажного отделения, огни вежливости дверей, передние личные огни, задние личные огни, система мультиплексной связи |
| 17 | RAD №1 | 15A | Аудиовизуальная система, система развлечений заднего сиденья |
| 18 | MIR HTR | 10A | Без цепи |
| 19 | ETC-S | 10A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива |
| 20 | AM2 №2 | 7.5A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива, система & запуска с умным входом, система запуска кнопок |
| 21 | TRN HAZ | 15A | Поверните световые сигналы, аварийные фонари |
| 22 | IG2 | 15A | Многопортовая система впрыска топлива/ последовательно многопортовая система впрыска топлива, система & запуска & умных впусков, система запуска кнопок, система запуска,MET, IGN взрыватель |
| 23 | FR DOOR | 30A | Умная система ввода и запуска, система запуска дробь, система мультиплексной связи |
| 24 | A/F | 30A | Многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива |

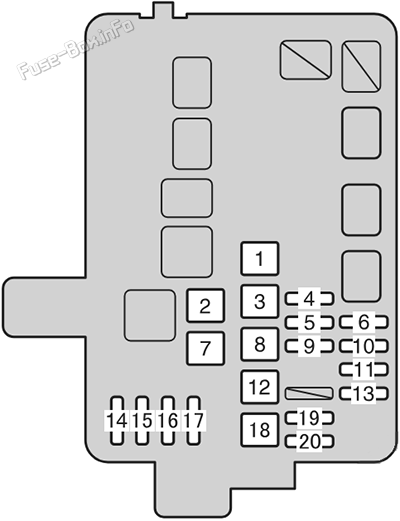

Сопоставимость двигателей блок предохранителей №2
| № | Имя | Амп | Описание |
|---|---|---|---|
| 1 | WEL CAB | 30A | Без цепи |
| 2 | CDS FAN | 50A | 2AZ-FE двигатель: вентиляторы электрического охлаждения |
| RDI FAN №2 | 50A | 2GR-FE двигатель: вентиляторы электрического охлаждения | |
| 3 | H-LP CLN | 30A | Уборщики фар |
| 4 | ECU-B3 | 7.5A | Умная система ввода и запуска, система запуска кнопки |
| 5 | ECU-B2 | 7.5A | Окна с питанием |
| 6 | HORN | 10A | Рога |
| 7 | RDI FAN | 50A | 2AZ-FE двигатель: вентиляторы электрического охлаждения |
| RDI FAN №1 | 50A | 2GR-FE двигатель: вентиляторы электрического охлаждения | |
| 8 | PTC №3 | 50A | Система кондиционирования воздуха |
| 9 | S/HORN | 10A | Умная система ввода и запуска |
| 10 | STRG LCK | 20A | Умная система ввода и запуска, система запуска кнопки, система замка рулевого управления |
| 11 | AMP2 | 30A | Без цепи |
| 12 | PTC №2 | 50A | Система кондиционирования воздуха |
| 13 | AMP1 | 30A | Без цепи |
| 14 | H-LP LH | 15A | левосторонний огонь (высокий луч) |
| 15 | H-LP RH | 15A | правый свет (высокий луч) |
| 16 | H-LP LL | 15A | Лобовой огонь (ближний свет) |
| 17 | H-LP RL | 15A | Система регулировки фар, правая фара (ближний свет) |
| 18 | PTC №1 | 50A | Система кондиционирования воздуха |
| 19 | DEICER | 20A | Без цепи |
| 20 | FOG | 15A | Передние противотуманные огни |
Дополнительная информация: Toyota Tarago / Previa (2009-2015)
Предохранители и реле toyota tarago previa 2009 2015: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
