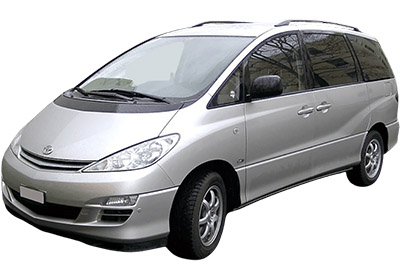

Предохранители и реле Toyota Tarago Previa 2003-2005
Схемы относятся к указанным годам и вариантам Toyota Tarago Previa 2003-2005. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье приведены схемы блоков предохранителей Тойота Тараго / Превия 2003, 2004 и 2005 годов выпуска. Здесь вы найдете расположение блоков предохранителей в автомобиле и назначение каждого предохранителя.
Схема предохранителей Тойота Тараго / Превия 2003-2005
Содержание
Блоки предохранителей в салоне
Блоки предохранителей в салоне

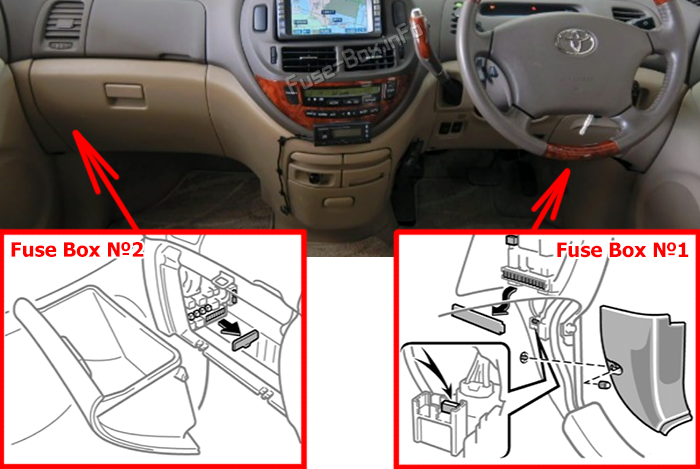

Расположение блока предохранителей
Схемы блоков предохранителей

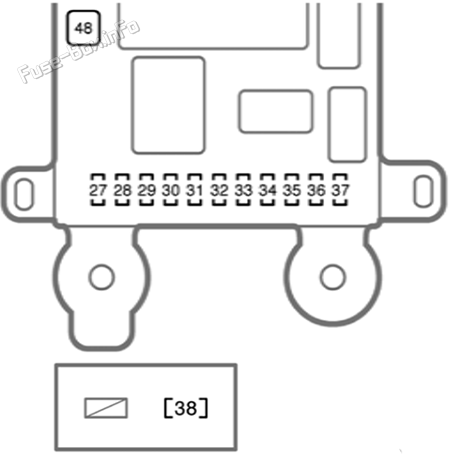

Блок предохранителей №1
| № | Обозначение | Номинал | Описание |
|---|---|---|---|
| 27 | STOP | 15A | Стоп-сигналы, дополнительный стоп-сигнал |
| 28 | GAUGE | 10A | Комбинация приборов, система кондиционирования воздуха, индикаторы напоминания |
| 29 | A/C | 7.5A | Система кондиционирования воздуха |
| 30 | S-HTR (R) | 10A | Подогрев сиденья (правого) |
| 31 | S-HTR (L) | 10A | Подогрев сиденья (левого) |
| 32 | IGN | 15A | Комбинация приборов, система переключения передач, система подушек безопасности SRS, многопортовая система впрыска топлива / последовательная многопортовая система впрыска топлива |
| 33 | ECU-IG | 15A | Обогрев заднего стекла, антиблокировочная тормозная система, многопортовая система впрыска топлива / последовательная многопортовая система впрыска топлива |
| 34 | WIP | 30A | Стеклоочистители и омыватели ветрового стекла, задний стеклоочиститель и омыватель |
| 35 | RR DOOR | 30A | Без цепи |
| 36 | AM1 | 7.5A | Система стартера |
| 37 | OBD II | 7.5A | Бортовая диагностическая система |
| 38 | MET | 7.5A | Комбинация приборов |
| 48 | RR HTR | 30A | Система заднего отопителя, комбинация приборов |

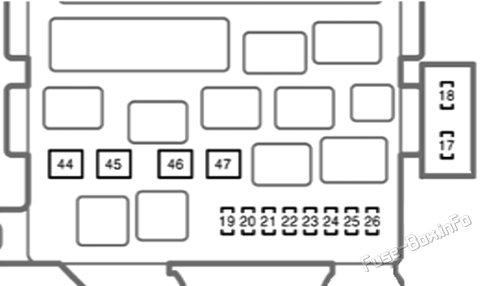

Блок предохранителей №2
| № | Обозначение | Номинал | Описание |
|---|---|---|---|
| 17 | P/OUTLET | 15A | Розетка питания |
| 18 | CIG | 15A | Аудиосистема, прикуриватель, наружные зеркала с электроприводом |
| 19 | DOOR (RL) | 30A | Без цепи |
| 20 | RR FOG | 7.5A | Без цепи |
| 21 | FOG | 15A | Передние противотуманные фары |
| 22 | TAIL | 15A | Габаритные огни, подсветка номерного знака, подсветка панели приборов |
| 23 | DEF | 20A | Обогрев заднего стекла, обогрев наружных зеркал, многопортовая система впрыска топлива / последовательная многопортовая система впрыска топлива и предохранитель "l/UP" |
| 24 | ACC | 30A | Предохранители "P/OUTLET" и "CIG" |
| 25 | T/M | 10A | Фонари заднего хода, часы |
| 26 | l/UP | 10A | Обогрев заднего стекла, обогрев наружных зеркал, многопортовая система впрыска топлива / последовательная многопортовая система впрыска топлива |
| 44 | FR HTR | 40A | Система переднего отопителя и предохранитель "BLC" |
| 45 | PWR | 30A | Электростеклоподъемники, электропривод люка |
| 46 | DR LCK | 30A | Система замков дверей |
| 47 | VSC | 40A | Без цепи |
Блоки предохранителей в моторном отсеке
Блоки предохранителей в моторном отсеке

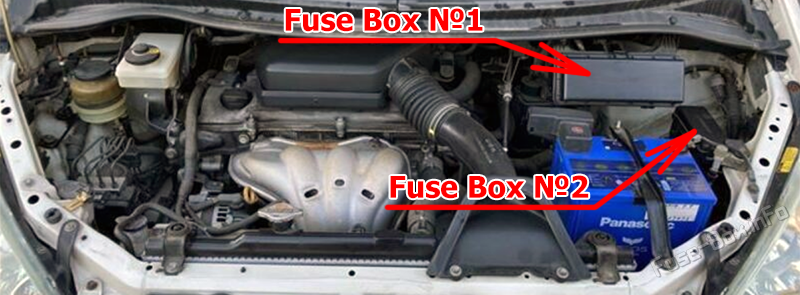

Расположение блока предохранителей
Схемы блоков предохранителей

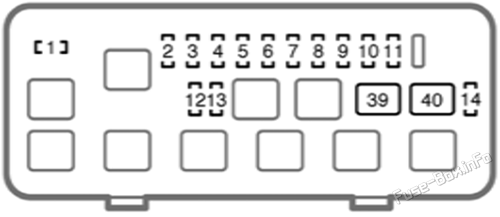

Блок предохранителей №1
| № | Обозначение | Номинал | Описание |
|---|---|---|---|
| 1 | SLC | 10A | Без цепи |
| 2 | H-LP (RH) | 15A | Правая фара (дальний свет) |
| 3 | H-LP (LH) | 15A | Левая фара (дальний свет) |
| 4 | H-LP (RL) | 15A | Правая фара (ближний свет) |
| 5 | H-LP (LL) | 15A | Левая фара (ближний свет) |
| 6 | DOME | 10A | Часы, индивидуальные лампы освещения, плафоны в дверях |
| 7 | HAZ-HORN | 20A | Аварийная сигнализация, указатели поворота, звуковой сигнал |
| 8 | STA | 7.5A | Система запуска двигателя, многопортовая система впрыска топлива / последовательная многопортовая система впрыска топлива |
| 9 | EFI | 15A | Многопортовая система впрыска топлива / последовательная многопортовая система впрыска топлива |
| 10 | RAD №1 | 15A | Аудиосистема |
| 11 | ECU-B | 10A | Индикаторы напоминания, система кондиционирования воздуха |
| 12 | SPARE | 15A | Запасной предохранитель |
| 13 | SPARE | 7.5A | Запасной предохранитель |
| 14 | ETCS | 10A | Электронная система управления дроссельной заслонкой |
| 39 | FAN-2 | 30A | Электрические охлаждающие вентиляторы |
| 40 | FAN-1 | 30A | Электрические охлаждающие вентиляторы |

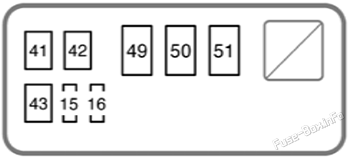

Блок предохранителей №2
| № | Обозначение | Номинал | Описание |
|---|---|---|---|
| 15 | ABS | 25A | Антиблокировочная тормозная система |
| 16 | ALT-S | 5A | Система зарядки |
| 41 | FR DEF | 50A | Без цепи |
| 42 | ABS | 40A | Антиблокировочная тормозная система |
| 43 | AM2-2 | 30A | Предохранители "IGN", "STA" и "MET" |
| 49 | AM2 | 80A | Предохранители "HAZ-HORN", "RAD №1", "ECU-B", "EFI", "H-LP (RH)", "H-LP (LH)", "H-LP (RL)", "H-LP (LL)" и "DOME" |
| 50 | ALT | 140A | Предохранители "FR HTR", "PWR", "P/OUTLET", "T/M", "DEF", "FOG", "DOOR (RL)", "DR LCK", "TAIL", "PTC1", "PTC2", "PTC3", "AM1", "VSC" и "RR FOG" |
| 51 | AM-1 | 100A | Предохранители "A/C", "GAUGE", "ECU-IG", "WIP", "S-HTR (R)", "S-HTR (L)", "RR HTR", "AM1", "RR DOOR", "FAN-1", "FAN-2", "STOP" и "OBD II" |
