Предохранители и реле Toyota Tacoma (2024-2025)

Схемы относятся к указанным годам и вариантам Toyota Tacoma (2024-2025). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.



В этой статье рассмотрены Toyota Tacoma четвертого поколения (N400) 2024 и 2025 модельных годов. Здесь вы найдете схемы блоков предохранителей Toyota Tacoma 2024 и 2025, сведения об их расположении в автомобиле и назначении каждого предохранителя.

Схема предохранителей Toyota Tacoma 2024-2025

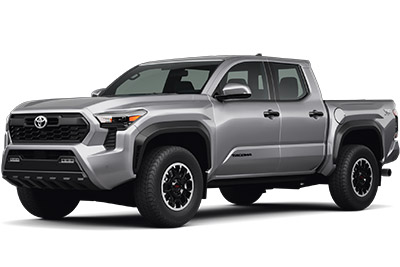

Toyota Tacoma (2024-2025)

Блок предохранителей в салоне

Расположение блока предохранителей

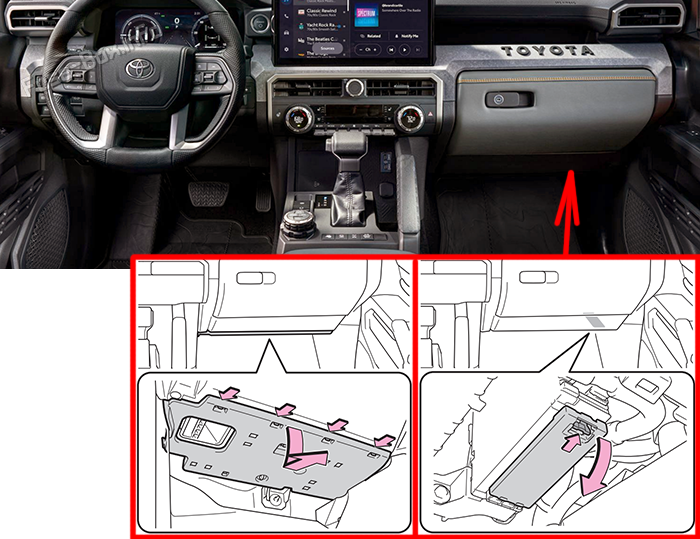

Блок предохранителей расположен под перчаточным ящиком. Снимите крышку блока.Расположение предохранителей в салоне: Toyota Tacoma (2024-2025)

Схема блока предохранителей

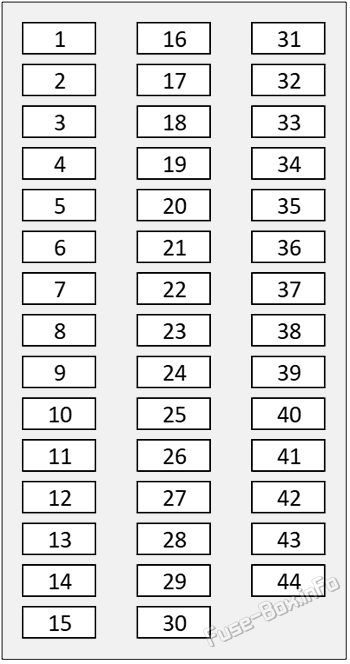

Схема блока предохранителей панели приборов: Toyota Tacoma (2024-2025)

Назначение предохранителей в блоке панели приборов
№НоминалОбозначениеНазначение
F110A+BA NO.1+BA NO.1
F320ADOOR R/RЗадняя правая дверь
F420ADOOR R/LЗадняя левая дверь
F510AECU-B NO.34.3.1 Система управления двигателем
F610ADOOR BACKЗадняя дверь
F77.5AOBDБортовая диагностика
F820ADOOR F/RПравая передняя дверь
F920ADOOR F/LПередняя левая дверь
F1025AD/LСистема замка дверей
F1110AECU-DCC NO.24.3.1 Система управления двигателем
F1210AECU-DCC NO.14.3.1 Система управления двигателем
F1320ARADIOРадио- и аудиосистема
F1410AHAZАварийная сигнализация
F1510AFUEL OPN2.11.1 Лючок топливного бака
F1610ATAILГабаритные огни
F175APANELОгни на панели приборов
F1810AECU-IGR NO.24.3.1 Система управления двигателем
F205AEPS-IGRЭлектроусилитель рулевого управления
F2110AECU-IGR NO.14.3.1 Система управления двигателем
F2210AA/BAG-IGRПодушки безопасности
F2310AECU-IGR NO.34.3.1 Система управления двигателем
F245AECU-B NO.14.3.1 Система управления двигателем
F2510AECU-B NO.24.3.1 Система управления двигателем
F2610ASTOPСтоп-сигналы
F275AECU-ACC4.3.1 Система управления двигателем
F2815ASTRG LOCK6.11.9 Замок рулевого управления
F297.5AAM2Система стартера
F3010ADCMМодуль передачи данных (телематическая система)
F3115AMIR HTRОбогрев зеркал
F3310ABKUP LPРезервные огни
F3410AWIRELESS CHGWIRELESS CHG
F3530AAMP NO.1Аудиовизуальная система
F365AECU-IGR NO.44.3.1 Система управления двигателем
F3715AMETER-IGRКомбинация приборов
F3815AP/OUTLET NO.1Прикуриватель / розетка питания
F3910ADOMEПлафоны салона и внутреннее освещение
F4025ADOOR DBL/LДвойное запирание дверей
F4110AUSB NO.1USB-зарядка
F4210AUSB NO.2USB-зарядка
F4315AS/HTR F/LОбогрев переднего левого сиденья
F4415AS/HTR F/RОбогрев переднего правого сиденья

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

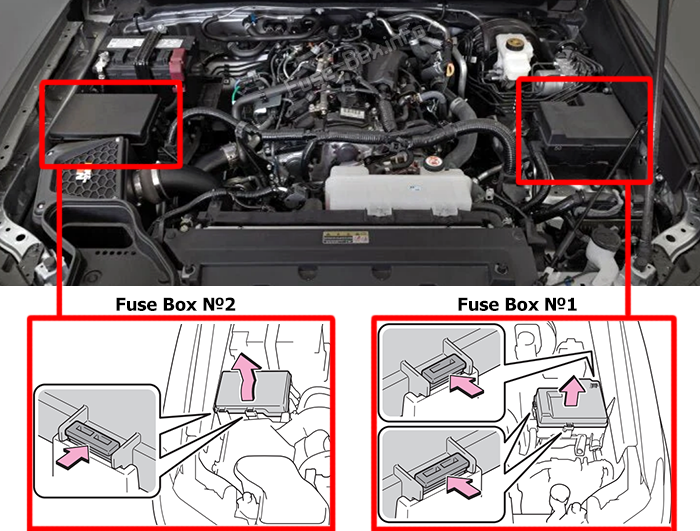

Нажмите на фиксатор и снимите крышку.Расположение предохранителей в моторном отсеке: Toyota Tacoma (2024-2025)

Схемы блоков предохранителей

Блок предохранителей №1

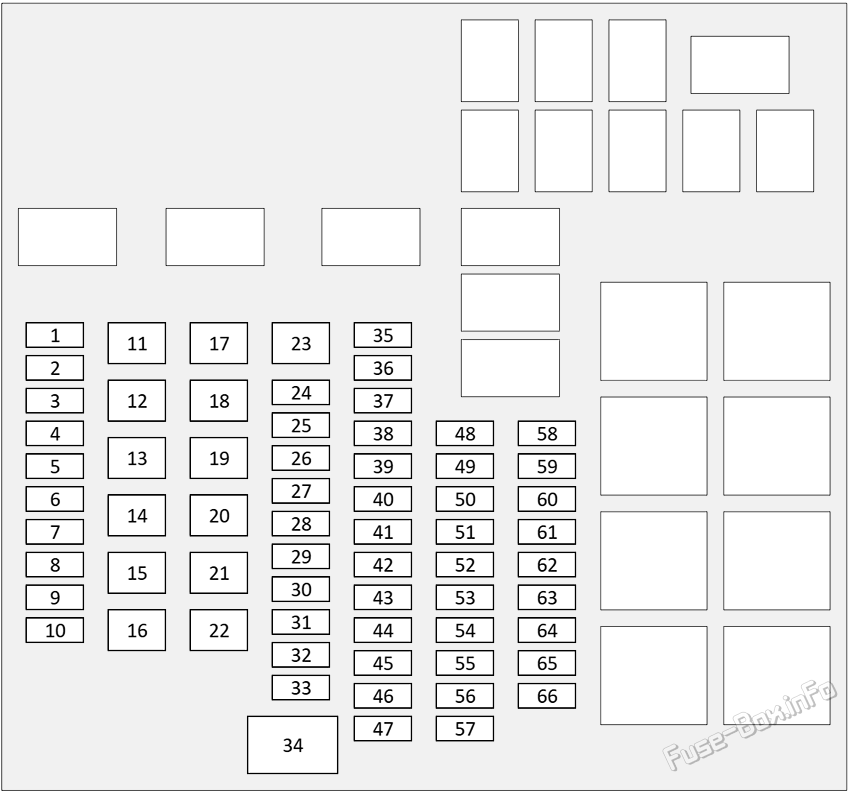

Схема блока предохранителей под капотом №1: Toyota Tacoma (2024-2025)

6.4.2 Назначение предохранителей в блоке №1 моторного отсека
№НоминалОбозначениеНазначение
F15AECU-IGP NO.4ECU-IGP NO.4
F25AECU-IGP NO.3ECU-IGP NO.3
F37.5AEFI-IGPEFI-IGP
F45AECU-IGP NO.5ECU-IGP NO.5
F57.5AECI-IGPECI-IGP
F65AECU-IGP NO.6ECU-IGP NO.6
F87.5AEFI NO.2Многопортовая система впрыска топлива
F1150ATIRE INFLTIRE INFL
F1330AABS-MAIN NO.1Антиблокировочная тормозная система
F1450AABS NO.2Антиблокировочная тормозная система
F1550AABS NO.1Антиблокировочная тормозная система
F1650AEDU-MAINСистема ограничения выбросов
F1730ASTСистема стартера
F1930AEFI-MAIN NO.2Многопортовая система впрыска топлива
F2050AABS MTRАнтиблокировочная тормозная система
F2150AEFI-MAIN NO.1Многопортовая система впрыска топлива
F2250AOIL PMPOIL PMP
F2610ASTABSTAB
F2820AIGN/INJ-MAINЗажигание; топливные инжекторы
F3010AS-HORNПротивоугонная звуковая сигнализация
F3115AAUX NO.1AUX NO.1
F327.5AABS-MAIN NO.2Антиблокировочная тормозная система
F3320AEFI-MAIN NO.3Многопортовая система впрыска топлива
F3630A4WD-IGR4WD-IGR
F407.5AENG-IGR NO.2ENG-IGR NO.2
F4315ASTRG ECUSTRG ECU
F447.5AECT-BECT-B
F457.5A4WD-BСистема полного привода
F465AAUX NO.3AUX NO.3
F4710AAUX NO.2AUX NO.2
F5010AINJ3.2.3.3 Топливные инжекторы
F5110AIGN6.13.1 Зажигание
F5210AA/F NO.2Датчик отношения воздуха к топливу
F5310AA/F NO.1Датчик отношения воздуха к топливу
F5420AEDU NO.4Система ограничения выбросов
F5520AEDU NO.3Система ограничения выбросов
F5620AEDU NO.2Система ограничения выбросов
F5720AEDU NO.1Система ограничения выбросов
F587.5AEFI NO.1Многопортовая система впрыска топлива
F5920AEFI-B NO.2Многопортовая система впрыска топлива
F6020AEFI-B NO.1Многопортовая система впрыска топлива
F617.5AACMACM
F627.5AFANВентилятор электрического охлаждения
F6315AECTECT
F6510AEFI NO.3Многопортовая система впрыска топлива
F667.5AG/SHUTTERG/SHUTTER

Блок предохранителей №2

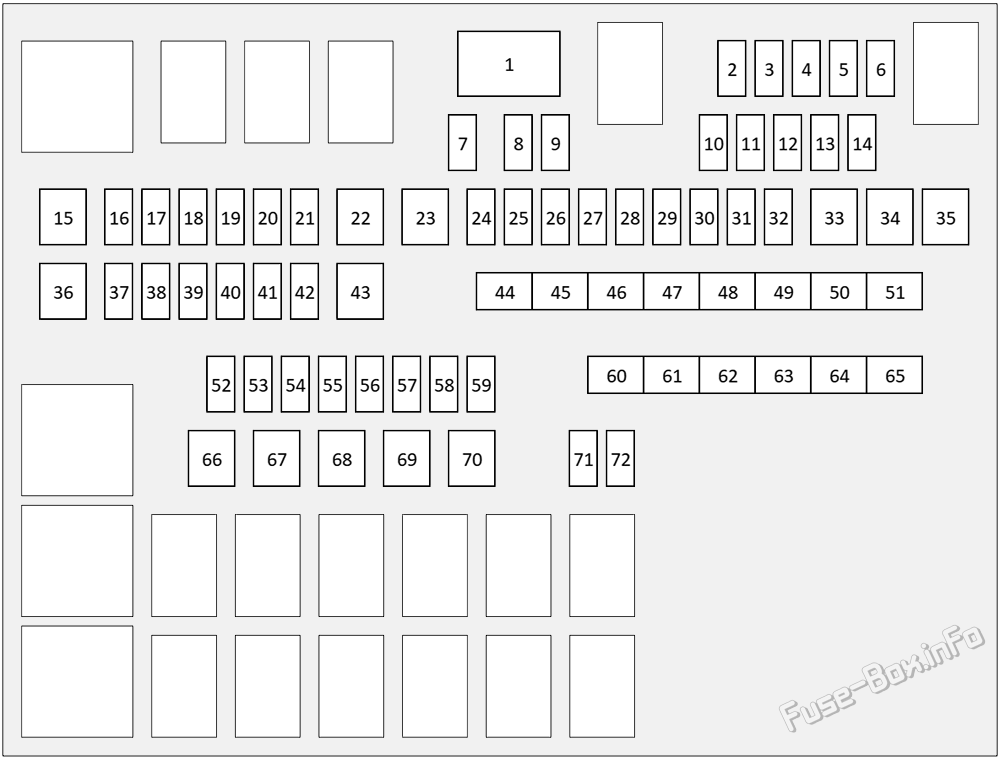

Схема блока предохранителей под капотом №2: Toyota Tacoma (2024-2025)

6.4.2 Назначение предохранителей в блоке №2 моторного отсека
№НоминалОбозначениеНазначение
F220AWASHERСтеклоомыватель
F45AECU-IGP NO.2ECU-IGP NO.2
F55AECU-IGP NO.1ECU-IGP NO.1
F730ABBC NO.4Система Stop & Start
F105AENG-IGR NO.1ENG-IGR NO.1
F127.5ATOWING-IGRTOWING-IGR
F1415AAVSAVS
F1630ATOWING TAILОгни прицепов
F1710AA/C COMPКомпрессор кондиционера
F1910ATOWING BK/UPTOWING BK/UP
F2130AP/W BACK NO.1P/W BACK NO.1
F2330AWIPERСтеклоочистители
F247.5ABATT-S NO.2Система зарядки и аккумуляторной батареи
F257.5ABATT-S NO.1Система зарядки и аккумуляторной батареи
F2620AP/I NO.1P/I NO.1
F2830APTGPTG
F2915AHORNЗвуковой сигнал
F3030AP/I NO.2P/I NO.2
F3130AD/C CUTD/C CUT
F3215ATAIL GATETAIL GATE
F3340ABBC NO.1Система Stop & Start
F3440ABBC NO.2Система Stop & Start
F3550ABBC NO.3Система Stop & Start
F4350APTC HTR NO.1Дополнительный электрический отопитель
F4480AJ/B-BМонтажный блок
F4580AEPSЭлектроусилитель рулевого управления
F4630ATOWINGОгни прицепов
F50200AALTСистема зарядки и аккумуляторной батареи
F51200ASUB R/BSUB R/B
F5515ADEICERОбогрев зоны покоя стеклоочистителей
F60120AJ/B-ALT NO.2J/B-ALT NO.2
F6180AJ/B-ALT NO.1J/B-ALT NO.1
F62100ARDIЭлектровентилятор системы охлаждения
F6380AINVРозетка питания AC/DC
F6430ATOWING BRKТормоза прицепов
F6530APRBPRB
F6650AHTRСистема отопления и кондиционирования
F6750APTC HTR NO.2Дополнительный электрический отопитель
F6940ASUB BATTSUB BATT
