Предохранители и реле Toyota Tacoma 2016-2023
Схемы относятся к указанным годам и вариантам Toyota Tacoma 2016-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье рассматривается Toyota Tacoma третьего поколения 2016-2023 годов выпуска. Здесь вы найдете схемы блоков предохранителей Toyota Tacoma 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.
Схема предохранителей Toyota Tacoma 2016-2023
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

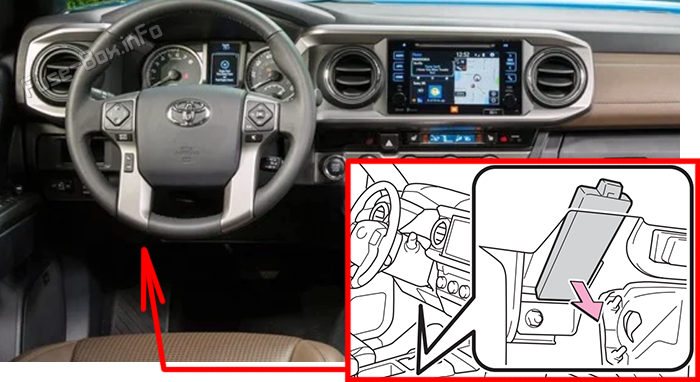

Расположение блока предохранителей
Блок предохранителей расположен за панелью приборов.

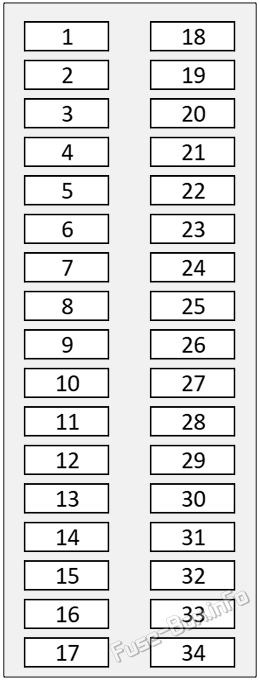

Схема блока предохранителей
| № | A | Имя | Описание |
|---|---|---|---|
| 1 | 5A | PANEL | Подсветка панели приборов |
| 2 | 7.5A | TAIL | Габаритные огни |
| 3 | 15A | P/OUTLET NO.1 | Прикуриватель / розетка питания |
| 4 | 7.5A | ECU-ACC | 4.3.1 Блок управления двигателем |
| 5 | 5A | SFT LOCK-ACC | AT Система блокировки переключения передач |
| 6 | 10A | A/BAG | Подушки безопасности |
| 7 | 7.5A | METER | Комбинация приборов |
| 8 | 7.5A | IG2 | Защищает несколько цепей |
| 9 | 20A | DOOR R/L | Левая задняя дверь |
| 10 | 20A | DOOR F/R | Правая передняя дверь |
| 11 | 20A | DOOR F/L | Левая передняя дверь |
| 12 | 20A | S/HTR | Подогрев сидений |
| 13 | 20A | S/ROOF | Люк крыши |
| 14 | 7.5A | OBD | Бортовая диагностика |
| 15 | 7.5A | CARGO LP | Освещение кузова и салона |
| 16 | 5A | AM1 / CARGO | Система запуска / CARGO |
| 18 | 10A | 4WD | Система полного привода |
| 19 | 7.5A | ECU-IG NO.1 | 4.3.1 Блок управления двигателем |
| 20 | 7.5A | ECU-IG NO.2 | 4.3.1 Блок управления двигателем |
| 21 | 10A | IG1 NO. 2 | Защищает несколько цепей |
| 22 | 15A | P/OUTLET NO. 2 | 2016-2017: Прикуриватель / розетка питания |
| 7.5A | USB | 2018-2023: USB | |
| 23 | 7.5A | TOWING BAK NO.2 | 2016-2021: Огни прицепа |
| 24 | 7.5A | BKUP LP NO.3 | Фонари заднего хода |
| 25 | 7.5A | ECU-IG NO.3 | 4.3.1 Блок управления двигателем |
| 26 | 7.5A | IG1 NO. 1 | Защищает несколько цепей |
| 27 | 10A | WASHER | 2016-2017: Омыватель ветрового стекла |
| 20A | 2018-2023: Омыватель ветрового стекла | ||
| 28 | 30A | WIPER | Стеклоочистители |
| 29 | 7.5A | AM2 NO.2 | Система запуска |
| 30 | 5A | MPX | MPX-B |
| 31 | 7.5A | DOME | Плафоны и освещение салона |
| 32 | 15A | HAZ | Аварийная сигнализация |
| 33 | 20A | D/L | Система центрального замка |
| 34 | 20A | STRG LOCK | 6.11.9 Блокировка рулевого управления |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

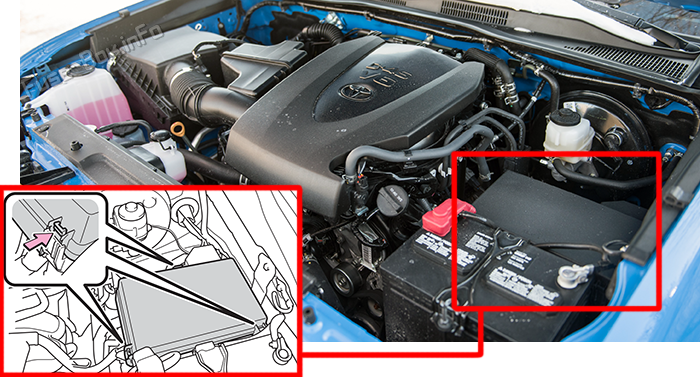

Расположение блока предохранителей
Отожмите фиксаторы и снимите крышку.

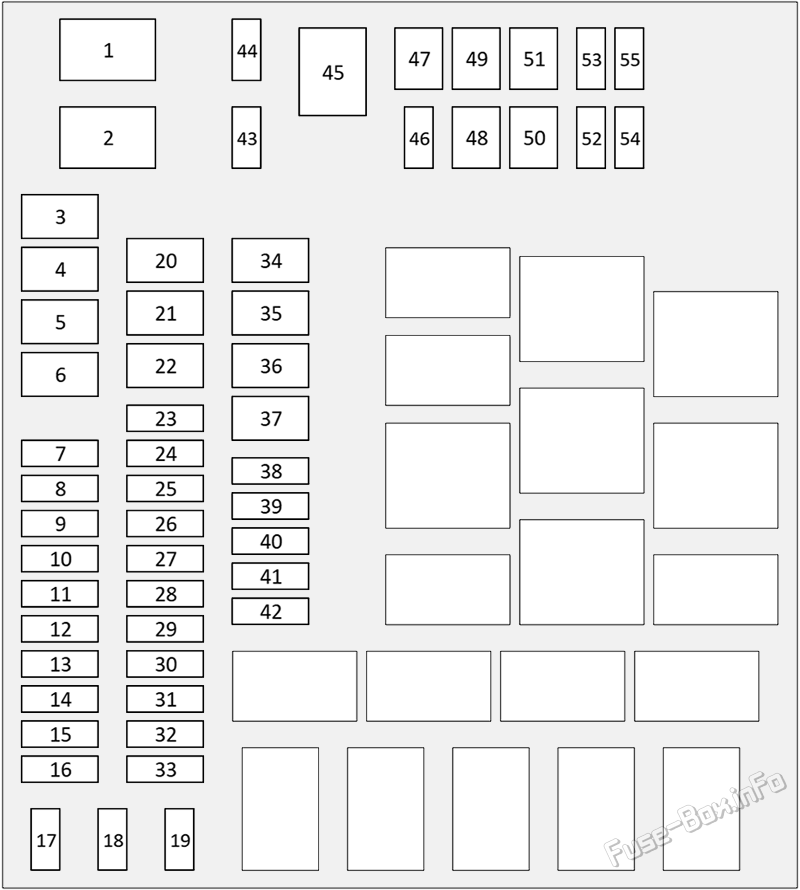

Схема блока предохранителей
| № | A | Имя | Описание |
|---|---|---|---|
| 1 | 120A | J/B-ALT | J/B-ALT |
| 2 | 140A | ALT | Система зарядки аккумуляторной батареи |
| 3 | 30A | AM2 NO.1 | Система запуска |
| 4 | 30A | RADIO NO.2 | Радио и аудиосистема |
| 7 | 20A | D INJ | D INJ |
| 8 | 10A | HORN | Звуковой сигнал |
| 9 | 20A | DIMMER | Подсветка панели приборов |
| 10 | 10A | EFI NO.1 | Система многоточечного впрыска топлива |
| 11 | 30A | EFI-MAIN | Система многоточечного впрыска топлива |
| 12 | 10A | S-HORN | Противоугонная система / звуковой сигнал |
| 13 | 15A | H-LP LO | Фары ближнего света |
| 14 | 10A | BKUP LP NO.2 | Фонари заднего хода |
| 15 | 10A | H-LP LH-LO | Левая фара ближнего света |
| 16 | 10A | H-LP RH-LO | Правая фара ближнего света |
| 17 | 10A | ECU-B NO.2 | 4.3.1 Блок управления двигателем |
| 18 | 10A | ECU-B NO.3 | 4.3.1 Блок управления двигателем |
| 19 | 10A | ECU-B NO.1 | 4.3.1 Блок управления двигателем |
| 20 | 50A | ABS NO.1 | Антиблокировочная тормозная система |
| 21 | 50A | J/B-B | Блок J/B-B |
| 22 | 30A | ABS NO.2 | Антиблокировочная тормозная система |
| 23 | 25A | TOWING | Освещение прицепа |
| 24 | 10A | ETS | ETS |
| 25 | 10A | DCM | Модуль передачи данных (телематическая система) |
| 26 | 20A | EFI NO.2 | Система многоточечного впрыска топлива |
| 28 | 10A | STOP | Стоп-сигналы |
| 29 | 20A | A/F HTR | Подогрев датчика соотношения воздух/топливо |
| 30 | 20A | IG2-MAIN | Защищает несколько цепей |
| 32 | SHUNT | SHORT PIN | Перемычка для отключения тока |
| 33 | 20A | RADIO NO.1 | Радио и аудиосистема |
| 34 | 50A | HTR | Система отопления и кондиционирования |
| 35 | 50A | PTC HTR NO.1 | Дополнительный отопитель |
| 37 | 30A | PTC HTR NO.3 | Дополнительный отопитель |
| 38 | 30A | TOWING TAIL | Габаритные огни прицепа |
| 40 | 15A | MIR HTR | Обогрев наружных зеркал |
| 41 | 10A | DRL | Дневные ходовые огни |
| 42 | 15A | FOG FR | Передние противотуманные фары |
| 43 | 10A | EFI NO.3 | Система многоточечного впрыска топлива |
| 44 | 10A | INJ | 3.2.3.3 Топливные форсунки |
| 45 | 80A | INV | Розетка питания DC/AC (инвертор) |
| 46 | 15A | BKUP LP NO.1 | Фонари заднего хода |
| 47 | 30A | CDS FAN | Вентилятор конденсора кондиционера |
| 48 | 30A | PTC HTR NO.2 | Дополнительный отопитель |
| 49 | 40A | BATT CHG | Система зарядки аккумуляторной батареи |
| 50 | 40A | TOWING BRK NO.1 | Тормоза прицепа |
| 52 | 10A | H-LP RH-HI | Правая фара дальнего света |
| 53 | 10A | H-LP LH-HI | Левая фара дальнего света |
| 54 | 15A | EFI NO.4 | Система многоточечного впрыска топлива |
| 55 | 10A | A/C | Кондиционер |
Дополнительная информация: Toyota Tacoma 2016-2023
Предохранители и реле toyota tacoma 2016 2023: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
