Предохранители и реле Toyota Sienna XL40 (2021-2024)

Схемы относятся к указанным годам и вариантам Toyota Sienna XL40 (2021-2024). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.



В этой статье рассматривается Toyota Sienna четвертого поколения (XL40), выпускаемая с 2021 года. Здесь вы найдете схемы блоков предохранителей для Toyota Sienna 2021, 2022, 2023 и 2024 годов выпуска, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схемы предохранителей Toyota Sienna 2021-2024

Toyota Sienna (XL40; 2021-2024)

Блок предохранителей в салоне

Расположение блока предохранителей

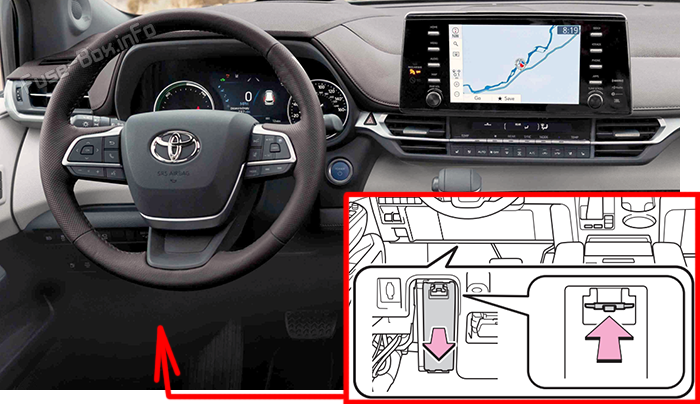

Блок предохранителей расположен за панелью приборов.Расположение предохранителей в салоне: Toyota Sienna (XL40; 2021-2024)

Схема блока предохранителей

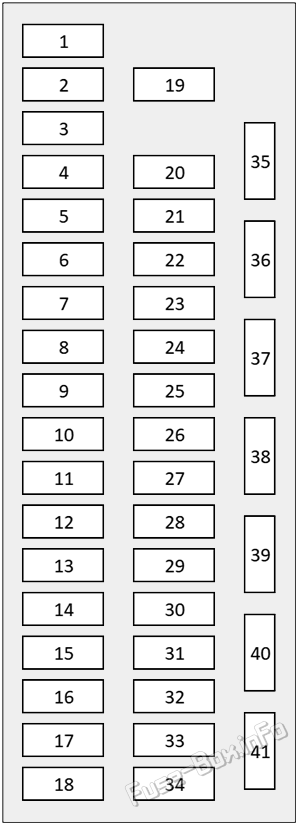

Схема блока предохранителей в панели приборов: Toyota Sienna (XL40; 2021-2024)

Назначение предохранителей в панели приборов
№НоминалЦепьНазначение
330ADOOR R/RПравая задняя дверь
47.5AOBDДиагностический разъем OBD
510AECU-B NO.3Электронный блок управления
630ADOOR F/RПравая передняя дверь
730ADOOR R/LЛевая задняя дверь
830ADOOR F/LЛевая передняя дверь
910ADOME CUTОсвещение салона
1010AECU-DCC NO.1Электронный блок управления
1110AECU-DCC NO.2Электронный блок управления
1220ARADIOАудиосистема
147.5AUSB NO.1USB-зарядка
1510AECU-ACCЭлектронный блок управления
1710ADOOR BACKЗадняя дверь
1810AFUEL OPNОткрывание лючка топливного бака
1915AWIPER RRЗадний стеклоочиститель
205AEPS-IGRЭлектроусилитель рулевого управления
2110AECU-IGR NO.1Электронный блок управления
2210AECU-IGR NO.4Электронный блок управления
2410AECU-IGR NO.2Электронный блок управления
2510AA/BAG-IGRПодушки безопасности
265AMETER-IGRКомбинация приборов
2710AECU-IGR NO.3Электронный блок управления
2810AECU-B NO.2Электронный блок управления
2910ASTOPСтоп-сигналы
305AECU-B NO.1Электронный блок управления
3125AAMP NO.1Аудиосистема
325AAM2Система запуска двигателя
3315ASTRG LOCKБлокировка рулевой колонки
3410AHAZАварийная сигнализация
357.5AUSB NO.2USB-зарядка
3610ADOMEОсвещение салона
3715AP/OUTLET NO.1Розетка питания / прикуриватель
3925AAMP NO.2Аудиосистема
415ADCMМодуль передачи данных

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

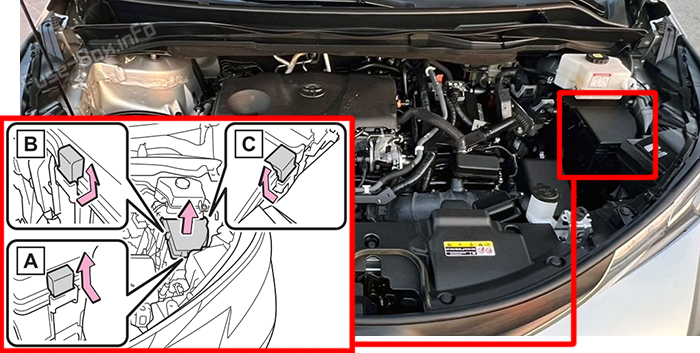

Нажмите на фиксаторы A, B и C, чтобы полностью освободить замки, затем поднимите крышку.Расположение предохранителей в моторном отсеке: Toyota Sienna (XL40; 2021-2024)

Схема блока предохранителей

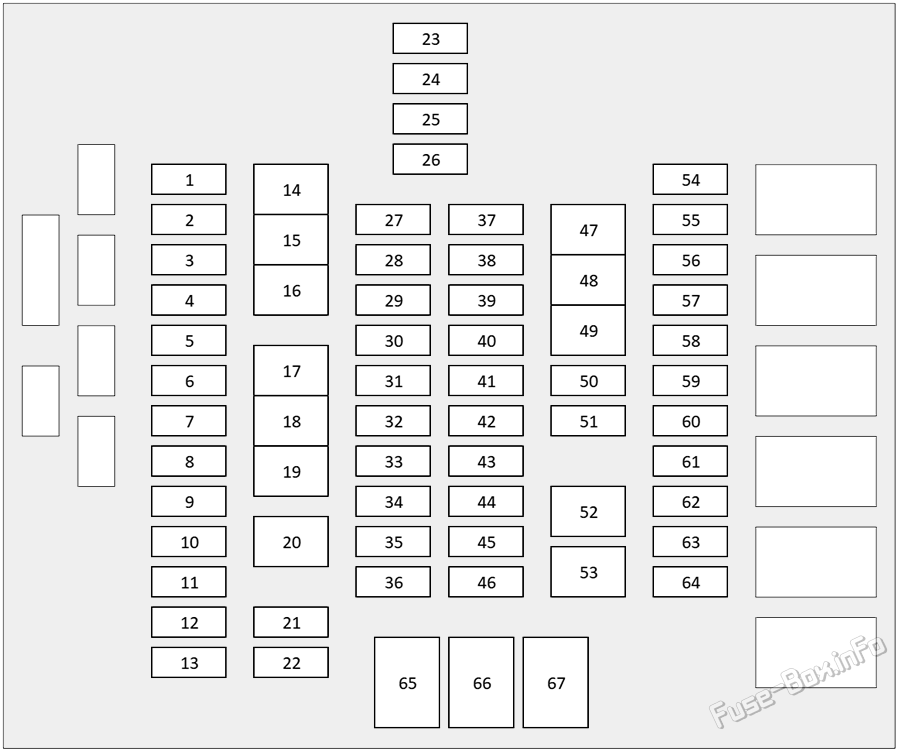

Схема блока предохранителей под капотом: Toyota Sienna (XL40; 2021-2024)

Назначение предохранителей в моторном отсеке
№НоминалЦепьНазначение
45AFANЭлектровентилятор системы охлаждения
510AEFI NO.3Система многоточечного впрыска топлива
65AGRILL SHUTTERАктивные жалюзи решетки радиатора
710AECU-IGP NO.1Электронный блок управления
85AECU-IGP NO.2Электронный блок управления
1110AIGN/INJЗажигание и топливные форсунки
1220AWASHERОмыватель стекол
1310AEFI NO.2Система многоточечного впрыска топлива
1440AABS NO.2Антиблокировочная тормозная система
1530AWIPERСтеклоочистители
1630AABS-MAINАнтиблокировочная тормозная система
1750AABS MTR 1Антиблокировочная тормозная система
1830APBDЭлектропривод задней двери
1950AABS NO.1Антиблокировочная тормозная система
2130AEFI-MAIN 1Система многоточечного впрыска топлива
2215AHORNЗвуковой сигнал
255AECU-IGP NO.3Электронный блок управления
2610AECU-IGP NO.4Электронный блок управления
2810AOIL PMPМасляный насос
2930AIGP-MAINСистема зажигания
307.5AABS NO.3Антиблокировочная тормозная система
3130AEFI-MAIN 2Система многоточечного впрыска топлива
327.5AS-HORNПротивоугонная система / звуковой сигнал
337.5AVASСистема VAS
3420AWTСистема WT
3520AOD INJСистема OD INJ
3715AS/HTR DПодогрев сиденья водителя
3820APSD LH NO.2Левая сдвижная дверь
4020APSD RH NO.2Правая сдвижная дверь
4130ATI&TEРегулировка рулевой колонки по вылету и наклону
4515ADEICERОбогрев зоны покоя стеклоочистителей
4615AS/HTR R/LПодогрев сиденья второго ряда слева
4730APSD RHПравая сдвижная дверь
4830APSD LHЛевая сдвижная дверь
5110ARSEРазвлекательная система для задних пассажиров
5610AEFI NO.1Система многоточечного впрыска топлива
5815AINV W/PMP 2Насос системы охлаждения инвертора 2
6130AEFI-MAIN 3Система многоточечного впрыска топлива
6230AD/C CUTОтключение цепи D/C
6310ASTRG HTRПодогрев рулевого колеса
6580AEPSЭлектроусилитель рулевого управления
6650AP/I-MAINГлавная цепь P/I
6780APDB-BЦепь PDB-B

Блок предохранителей в багажном отсеке

Расположение блока предохранителей

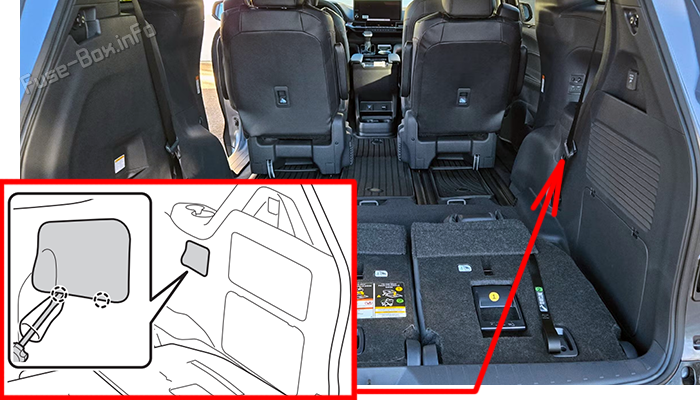

Снимите крышку, чтобы получить доступ к предохранителям. Чтобы не повредить облицовку, оберните жало отвертки тканью.Расположение предохранителей в багажном отсеке: Toyota Sienna (XL40; 2021-2024)

Схема блока предохранителей

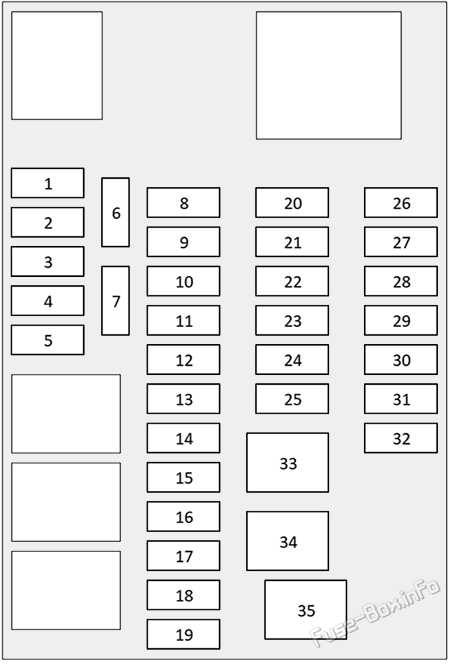

Схема блока предохранителей в багажном отсеке: Toyota Sienna (XL40; 2021-2024)

Назначение предохранителей в багажном отсеке
№НоминалЦепь
47.5ABATT FAN NO.1
57.5ABATT FAN NO.2
615ASEAT HTR P
715ASEAT HTR RR
1215ABATT FAN MAIN
147.5ABATT-S NO.1
167.5ABATT-S NO.2
207.5AMG
2130ATOWING
2220AD/L
2425ASEAT HTR RH
277.5APCU
297.5AIGCT NO.2
307.5AINV W/PMP NO.1
327.5APM IGCT
3340AA/C RR

Дополнительная информация: Toyota Sienna XL40 (2021-2024)

Предохранители и реле toyota sienna xl40 2021 2024: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
