Предохранители и реле Toyota Sequoia (XK80; 2023-2025)

Схемы относятся к указанным годам и вариантам Toyota Sequoia (XK80; 2023-2025). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.



В этой статье рассматривается Toyota Sequoia третьего поколения (XK80) 2023, 2024 и 2025 годов выпуска. Здесь вы найдете схемы блоков предохранителей Toyota Sequoia 2023, 2024 и 2025 годов, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схема предохранителей Toyota Sequoia 2023-2025

Toyota Sequoia (XK80; 2023-2025)

Блок предохранителей в салоне

Расположение блока предохранителей

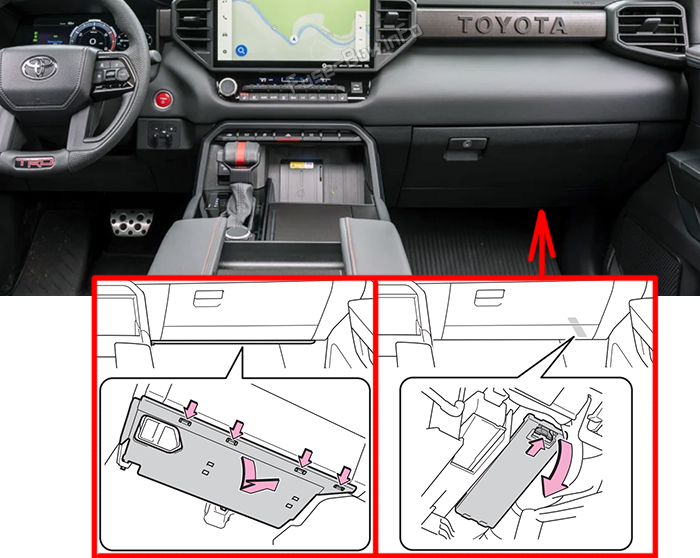

Блок предохранителей расположен под перчаточным ящиком. Снимите крышку доступа. На автомобилях с подсветкой пространства для ног сначала отсоедините разъем подсветки, затем снимите крышку.Расположение предохранителей в салоне: Toyota Sequoia (XK80; 2023-2025)

Схема блока предохранителей

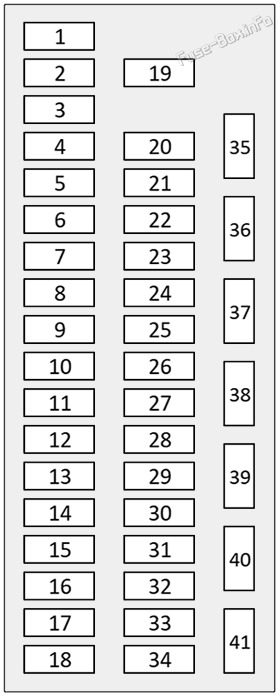

Схема блока предохранителей панели приборов: Toyota Sequoia (XK80; 2023-2025)

Назначение предохранителей в панели приборов
№НоминалОбозначениеНазначение
320ADOOR R/RЗадняя правая дверь
47.5AOBDДиагностический разъем OBD
510AECU-B NO.3Блок управления двигателем
620ADOOR F/RПравая передняя дверь
720ADOOR R/LЗадняя левая дверь
820ADOOR F/LЛевая передняя дверь
910ADOME CUTОсвещение салона
1010AECU-DCC NO.1Блок управления двигателем
1110AECU-DCC NO.2Блок управления двигателем
1220ARADIOАудиосистема
1325AD/LСистема центрального замка
147.5AUSB NO.1USB
155AECU-ACCБлок управления двигателем
1710ADOOR BACKDOOR BACK
1810AFUEL OPN-SUVFUEL OPN-SUV
1915AWIPER RRЗадний стеклоочиститель
205AEPS-IGRЭлектроусилитель рулевого управления
2110AECU-IGR NO.1Блок управления двигателем
225AECU-IGR NO.4Блок управления двигателем
2310ABKUP LPФонари заднего хода
2410AECU-IGR NO.2Блок управления двигателем
2510AA/BAG-IGRСистема подушек безопасности
265AMETER-IGRКомбинация приборов
2710AECU-IGR NO.3Блок управления двигателем
2810AECU-B NO.2Блок управления двигателем
2910ASTOPСтоп-сигналы
305AECU-B NO.1Блок управления двигателем
3125AAMP NO.1Аудиосистема
327.5AAM2Система запуска
3410AHAZАварийная сигнализация
357.5AUSB NO.2USB
3610ADOMEОсвещение салона
3715AP/OUTLET NO.1Розетка питания
3925AAMP NO.2Аудиосистема
4110ADCMМодуль передачи данных (телематическая система)

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

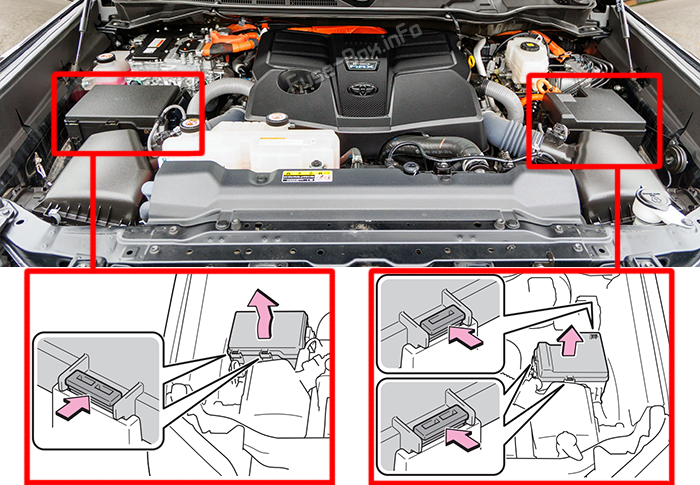

Нажмите на фиксаторы и снимите крышку.Расположение предохранителей в моторном отсеке: Toyota Sequoia (XK80; 2023-2025)

Схемы блоков предохранителей

Блок предохранителей №1

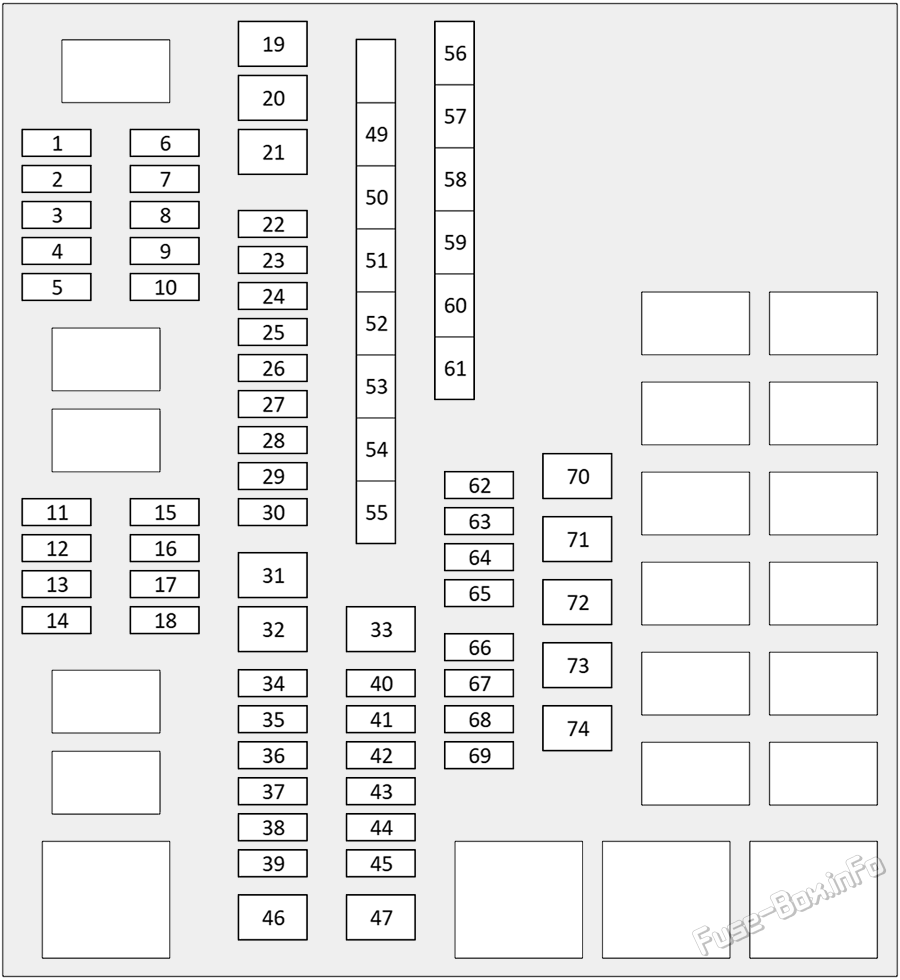

Схема блока предохранителей №1 в моторном отсеке: Toyota Sequoia (XK80; 2023-2025)

Назначение предохранителей блока №1 в моторном отсеке
№НоминалОбозначениеНазначение
F115AS/HTR F/LОбогрев левого переднего сиденья
F25AECU-IGP NO.1ECU-IGP NO.1
F35AECU-IGP NO.2ECU-IGP NO.2
F515AS/HTR F/RОбогрев правого переднего сиденья
F75AAIRSUS-IGRAIRSUS-IGR
F87.5ATOWING-IGRTOWING-IGR
F105AENG-IGR NO.1ENG-IGR NO.1
F127.5AINV W/PMP NO.2INV W/PMP NO.2
F137.5APM-IGCTPM-IGCT
F147.5AIGCT NO.4IGCT NO.4
F1510APCUPCU
F167.5AIGCT NO.1IGCT NO.1
F177.5AIGCT NO.2IGCT NO.2
F187.5AIGCT NO.3IGCT NO.3
F1940AIGCT-MAINIGCT-MAIN
F2050AA/C RRЗадний контур кондиционера
F2130APBDЭлектропривод двери багажного отделения
F2330AD/C CUTD/C CUT
F2420APFS NO.1PFS NO.1
F2515AHORNЗвуковой сигнал
F2630ATOWINGОсвещение прицепа
F2920APFS NO.2PFS NO.2
F3015AINV W/PMP NO.1INV W/PMP NO.1
F3250AAIRSUSAIRSUS
F3350APTC HTR NO.1Дополнительный электрический отопитель
F3530A4WD-BСистема полного привода
F3610ATOWING BK/UPTOWING BK/UP
F3710AG/HG/H
F3930ATOWING TAILГабаритные огни прицепа
F4430ATI&TEЭлектропривод телескопической регулировки и наклона рулевой колонки
F49150ADC/DCПреобразователь DC/DC (400 В)
F5280AEPS NO.2Электроусилитель рулевого управления
F5380AP/IP/I
F5480AEPS NO.1Электроусилитель рулевого управления
F5580AJ/B-BМонтажный блок
F5630APRBPRB
F5730ATOWING BRKТормоза прицепа
F5840ASUB BATTSUB BATT
F5980AINVИнвертор / розетка AC
F60100AJ/B-ALT NO.1J/B-ALT NO.1
F61120AJ/B-ALT NO.2J/B-ALT NO.2
F6615ADEICERОбогрев зоны покоя стеклоочистителей
F6730ASHADESHADE
F6910ALED BEAMLED BEAM
F7030ACDS FANВентилятор конденсатора кондиционера
F7250AFAN NO.1Вентилятор системы охлаждения
F7350APTC HTR NO.2Дополнительный электрический отопитель

Блок предохранителей №2

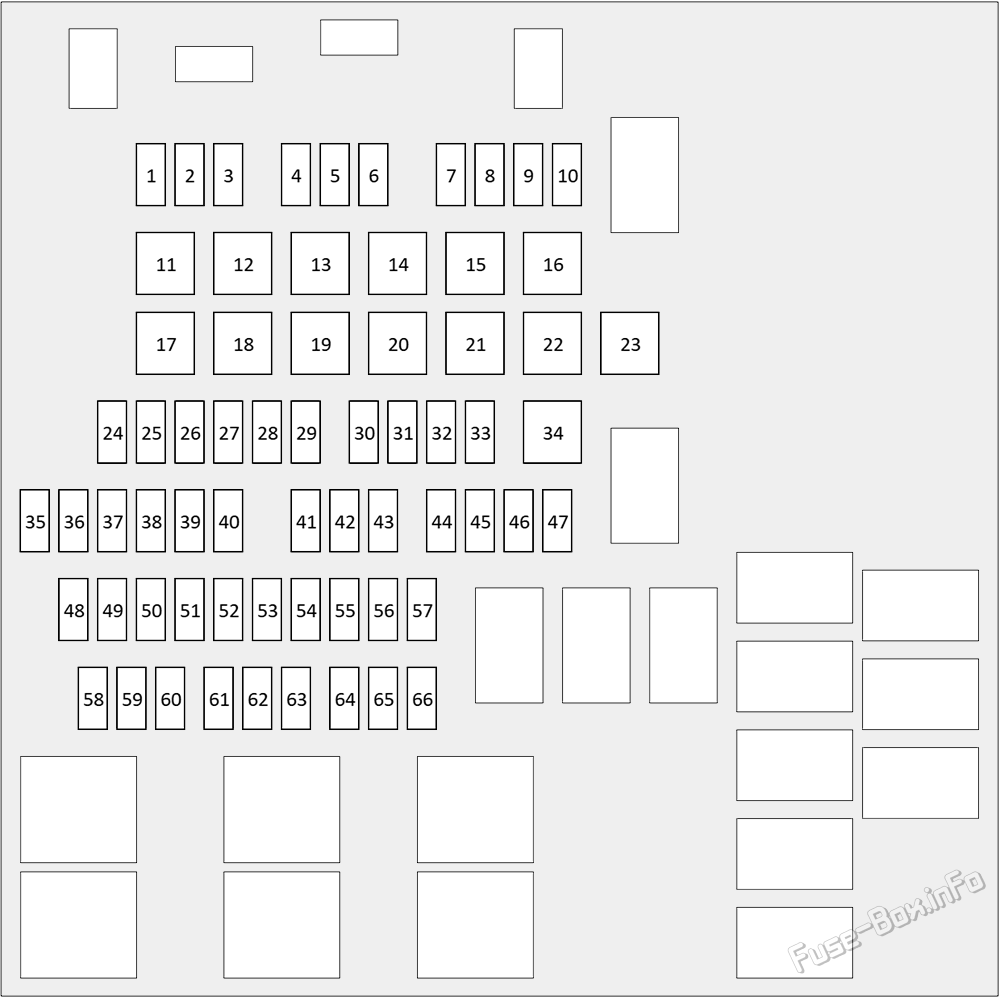

Схема блока предохранителей №2 в моторном отсеке: Toyota Sequoia (XK80; 2023-2025)

Назначение предохранителей блока №2 в моторном отсеке
№НоминалОбозначение
F37.5AEFI NO.2
F415AS/HTR R/R
F520AWASHER
F67.5AECT-IGP
F715AS/HTR R/L
F87.5AEFI-IGP
F95AECU-IGP NO.3
F105AECU-IGP NO.4
F1150AEDU-MAIN
F1250AABS NO.1
F1350AABS NO.2
F1430AABS MAIN NO.1
F1530AA/F-MAIN
F1750AOIL PMP
F1850AEFI MAIN NO.1
F1950AABS MTR NO.1
F2030AEFI MAIN NO.2
F2230AST
F2425AEFI MAIN NO.3
F257.5AABS MAIN NO.2
F2615AMIR MTR
F2710AS-HORN
F2920AIGN/INJ-MAIN
F3430AWIPER
F387.5AECT-B
F3915ASTRG ECU
F4010AETCS
F427.5AENG-IGR NO.2
F437.5AENG-IGR NO.3
F467.5A4WD-IGR
F4715AAVS
F4820AEDU NO.1
F4920AEDU NO.2
F5020AEDU NO.3
F5120AEDU NO.4
F5210AA/F NO.1
F5310AA/F NO.2
F5410AIGN
F5510AINJ
F587.5AGRILLE SHUTTER
F5910AEFI NO.3
F6015AEFI NO.4
F6115AECT NO.1
F627.5AFAN NO.2
F6320AEFI-B NO.3
F6420AEFI-B NO.1
F6520AEFI-B NO.2
F667.5AEFI NO.1

Дополнительная информация: Toyota Sequoia (XK80; 2023-2025)

Предохранители и реле toyota sequoia xk80 2023 2025: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
