Предохранители и реле Toyota Sequoia (2018-2022)
Схемы относятся к указанным годам и вариантам Toyota Sequoia (2018-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье мы рассматриваем Тойоту Секвойю второго поколения (Toyota Sequoia).XK60, после подтяжки лица), произведенной из 2018 в адрес 2022. Вот вы найдете блок предохранителей диаграммы Тойота Секвойя 2018, 2019, 2020, 2021 и 2022, получить информацию о расположении взрывателей внутри автомобиля и узнать о назначении каждого взрывателя (функции взрывателя).
Схема предохранителей Toyota Sequoia 2018-2022
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

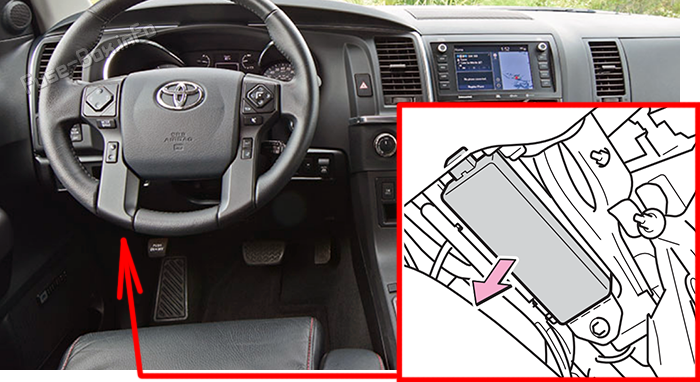

Расположение блока предохранителей
Взрывозащитный щиток расположен под левой боковой приборной панелью.

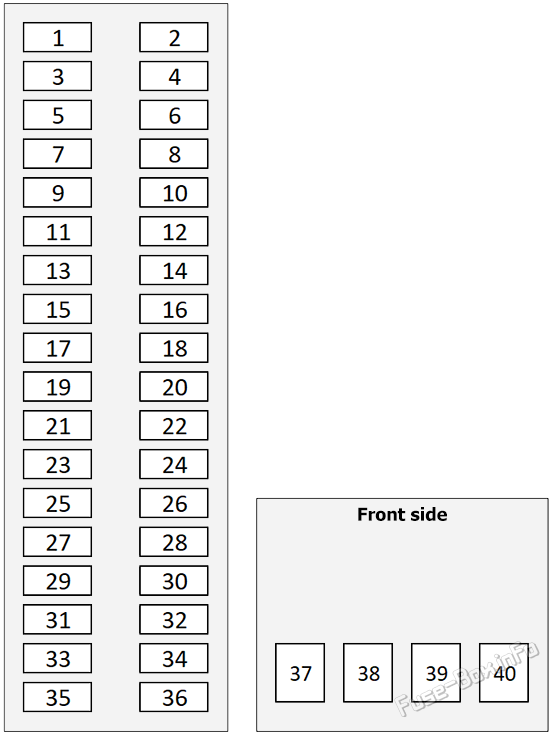

Схема блока предохранителей
| № | Ампы | Имя | Описание |
|---|---|---|---|
| 2 | 5A | ECU-B NO.2 | - система автоматического выключения света;SRS; запуск (W/o Smart Key System); кража; система предупреждения о давлении в шинах; управление беспроводной дверной замком (w/o Smart Key System) |
| 3 | 7.5A | OBD | Соединитель данных 3 |
| 4 | 5A | ECU-B NO.1 | ABS; A-TRAC Авто LSD; Тормозная помощь; динамическая система радиолокационного управления движением;EBD; электронная модульная подвеска воздуха; сигнализация о выходе из полосы движения; система управления электропитанием; система предварительного охлаждения;TRAC; VSC |
| 5 | 15A | DOME | Внутреннее освещение; педаль заднего хода No 2 Сиденье с функцией буксировки; кража; устройство управления беспроводной дверью (W/o Smart Key System) |
| 6 | 25A | D/L | Управление дверным замком; управление беспроводным замком двери (в/в) |
| 7 | 10A | DOOR BACK | Откройте заднюю дверь |
| 8 | 10A | STOP | ABS; A-TRAC Авто LSD; Тормозная помощь; управление круизом; динамическое управление круизом с помощью радиолокатора;EBD; электронная модульная подвеска воздуха; электронная контролируемая трансмиссия и индикатор A/T; управление двигателем; сигнализация о выходе из полосы движения; система предварительного охлаждения; шлюз для переключения передач; стоп-сигнал;TRAC; VSC |
| 9 | 5A | AM1 | - устройство для измерения температуры; |
| 10 | 5A/7.5A | AM2 | Электронное вещание и индикатор A/T; управление двигателем; запуск (W/o Smart Key System) |
| 11 | 5A | ECU-DCC NO.2 | ABS; кондиционер; TRAC; аудиосистема; Auto LSD; электрохромное зеркало с компасом; автоматическое управление светом; электропривод задней двери; система контроля слепых зон; система помощи при торможении; комбинированный датчик; круиз-контроль; управление замками дверей; динамический радарный круиз-контроль; EBD; электронноуправляемая пневмоподвеска; электронноуправляемая АКП и индикатор A/T; навигационная система; система помощи при парковке; электропривод сиденья второго ряда; SRS; задние габаритные огни; противоугонная система; система контроля давления в шинах; TRAC; указатели поворота и аварийная сигнализация; VSC; система управления замками дверей |
| 12 | 15A | HAZ | Комбинированный сигнализация; сигнал тревоги о выходе из полосы движения; запасная петель; система предварительного охлаждения; сигнализация поворотов и сигнал предупреждения об опасности; система управления беспроводной дверью (W/o Smark System) |
| 13 | 5A | ECU-DCC NO.1 | Система иммобилизатора двигателя (в/в) |
| 14 | 5A | PANEL | Освещение |
| 15 | 15A | RADIO | Аудиосистема; навигационная система; система помощи при парковке |
| 16 | 15A | TAIL | Велосипед |
| 17 | 20A | DOOR R/L | Окно мощности |
| 18 | 20A | DOOR | Внутреннее окно; окно питания; зеркало дистанционного управления (w/ памяти о месте сиденья) |
| 19 | 7.5A | S-HORN | Украденная система; система управления беспроводной дверью (W/o Smart Key System) |
| 20 | 20A | DOOR R/R | Внутреннее окно; окно питания; зеркало дистанционного управления (w/ памяти о месте сиденья) |
| 21 | 20A | AMP NO.2 | Аудиосистема; навигационная система; система помощи при парковке |
| 22 | 15A | P/OUTLET NO.2 | розетка питания (12V); розетка питания (USB Тип) |
| 23 | 7.5A | DCM | Модуль передачи данных (телематическая система) |
| 25 | 5A | ECU-ACC | Аудиосистема; автоматическое управление светом; электропривод задней двери; система контроля слепых зон; комбинированный датчик; управление дверными замками; электронноуправляемая пневмоподвеска; передние и задние фонари; освещение салона; система напоминаний; автоматическое отключение света; мультиплексная шина CAN; навигационная система; система помощи при парковке; розетка питания (12V); USB-розетка; электропривод сиденья второго ряда; память положения сиденья водителя; электропривод и телескопическая регулировка рулевой колонки; электростеклоподъемники; задний стеклоочиститель и омыватель; наружные зеркала с памятью; люк; задние габаритные огни; противоугонная система; система Smart Key |
| 26 | 10A | RR SEAT HTR LH | Нагрев сиденья (заднее сиденье No 1) |
| 27 | 10A | ECU-IG1 NO.3 | Кондиционирования воздуха; автоматический глагол-резистент EC Зеркало с комппасом; Динамический радиолокационный круизный контроль; передний деканер окна; фара; сигнал тревоги о выходе из полосы; зеркальный обогреватель; система предварительного охлаждения; дефлектор заднего окна; слайдирующая крыша |
| 29 | 5A | EPS-IG1 | 6.7.7 Мощность рулевого управления |
| 30 | 10A | ECU-IG1 NO.4 | Кодирование воздуха; аудиосистема (12 спикер) (от Ауга.2017 Огу.2019 Продюсерская деятельность); аудиосистема (14 ораторов) (от Ауга.2017 Огу.2019 Продюсерская работа); аудиосистема (8 спикеров) (от Ауга.2017 Огу.2019 Производство); автоматический контроль за светом; открыватель задних дверей; система слепых мониторов; центр управления климатом; датчик комбинирования; контроль круизных замков; контроль за замком двери; динамический контроль радиолокационного круиза; подвеска воздуха с помощью электронных модулированных устройств; электронная передача и индикатор A/T; Лайт спереди; выключатель спереди; выключатель окон; луч дальнего света; светоотсветитель; внутренний свет; ключ напоминающий сигнал; сигнал тревоги о выходе из полосы движения; система автоматического отключения света; система " Зеркало-излучатель " ; система связи с многократным светом ( " Multex " );CAN); Навигационная система (12 спикер) (от Ауга.2017 Огу.2019 Производство); Навигационная система (14 спикер) (от Ауга.2017 Огу.2019 Производство); навигационная система (8 спикеров) (от Ауга.2017 Огу.2019- помощник по вопросам стоянки (интуитивная помощь в вопросах стоянки);2017 Огу.2019 Продюсерская деятельность); помощник по вопросам стоянки (видеоконтролирование) (14 ораторов) (от Ауга.2017 Огу.2019 Продукция); помощник по вопросам стоянки (видеоконтролирование) (8 ораторов) (от Ауга.2017 Огу.2019- производство;розетка питания (120V); Мощность заднего сиденья с функцией буксировки; Мощное сиденье (мемориальная память сиденья водителя w/места сиденья); приборная и электрическая телескопическая система; окно мощности; система предварительного охлаждения; дефлектор заднего окна; задний проволочный и моющий устройства; зеркало дистанционного управления (W/помещение памяти сиденья); прибор для обогрева сиденья (переднее сиденье w/сиденье управления климатом); пристегнуть сиденье (переднее сиденье w/o climate Control Seat); пристегнуть сиденье (задний номер сиденья); раздвижной крыша; приводной огонь; детерсорт; система предупреждения о давлении в шинах; система управления беспроводной дверью (w/o smark) |
| 31 | 15A | A/BAG-IG2 | 3.11.3 предупреждение о поясе сиденья;SRS |
| 32 | 7.5A | BKUP LP | Резервный огонь |
| 33 | 5A | METER-IG2 | ABS; кондиционер; TRAC; аудиосистема; Auto LSD; автоматическое управление светом; электропривод задней двери; система контроля слепых зон; система помощи при торможении; система зарядки; комбинированный датчик; круиз-контроль; динамический радарный круиз-контроль; EBD; электронноуправляемая пневмоподвеска; электронноуправляемая АКП и индикатор A/T; система управления двигателем; передние противотуманные фары; фары; освещение салона; индикация ключа; система предупреждения о выходе из полосы; система автоматического отключения света; многорежимный 4WD; навигационная система; система помощи при парковке; система предварительного столкновения; SRS; задние габаритные огни; система контроля давления в шинах; TRAC; указатели поворота и аварийная сигнализация; VSC; система управления замками дверей |
| 34 | 5A | ECU-IG1 NO.2 | ABS; A-TRAC; аудиосистема; Auto LSD; фонари заднего хода; система контроля слепых зон; система помощи при торможении; система зарядки; круиз-контроль; управление дверными замками; динамический радарный круиз-контроль; EBD; электронноуправляемая пневмоподвеска; электронноуправляемая АКП и индикатор A/T; система предупреждения о выходе из полосы; навигационная система; система помощи при парковке; стоп-сигналы; TRAC; VSC |
| 35 | 5A | ECU-IG2 NO.3 | Система иммобилизатора двигателя (W/o Smart Key System); система многоразового сообщения (W/o Smart Leach System);CAN) |
| 36 | 5A | ECU-IG1 NO.1 | Кондиционирования воздуха; шлюз для сдвига |
| 37 | 30A | P/SEAT F/L | P/SEAT Ф/Л (для высокотекущих) |
| 38 | 30A | POWER | POWER (для высокотекущего) |
| 39 | 30A | P/SEAT | P/SEAT (для высокотекущего) |
| 40 | 30A | S/ROOF | S/ROOF (для высокотекущего) |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

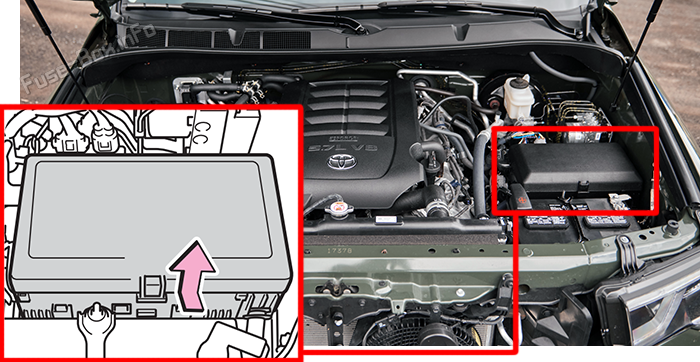

Расположение блока предохранителей
Засунь в закладку и сними крышку.
блок предохранителей Диаграммы

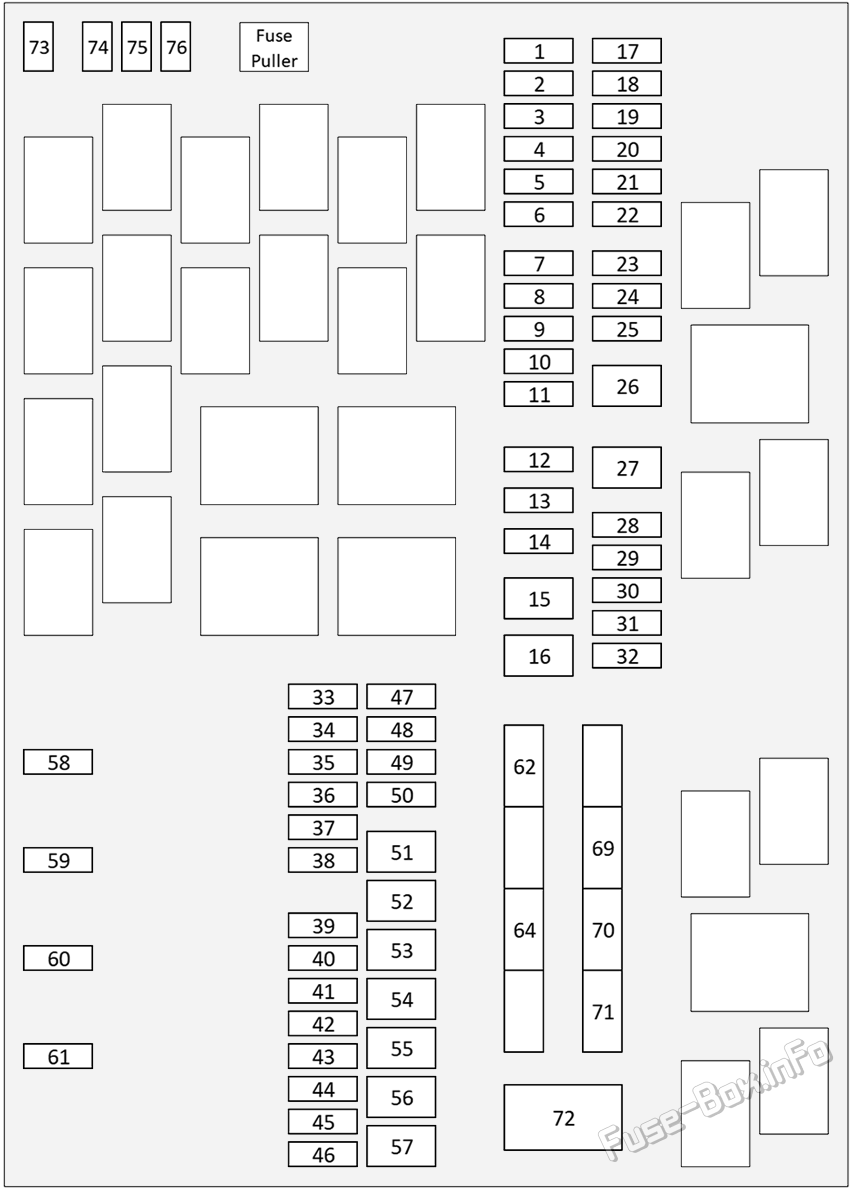

Вариант 1
| № | Ампы | Имя | Описание |
|---|---|---|---|
| 2 | 7.5A | USB | розетка питания (12V); розетка питания (USB Тип) |
| 3 | 10A | IGN | Контроль круизных работ; Динамический радиолокационный контроль круизных работ; электронный контроль передачи и индикатор A/T; контроль двигателя |
| 4 | 10A | INJ | Комбинированный счетчик; регулятор двигателя; зажигание |
| 5 | 10A | LED RH | Фара |
| 6 | 10A | LED LH | Фара |
| 8 | 10A | S/HTR RR | Нагрев сиденья (заднее сиденье No 1) |
| 9 | 20A | 4WD | Многорежимный 4WD |
| 11 | 20A | AMP | Аудиовизуальная система (14 спикер); навигационная система (14 спикер); помощь в вопросах стоянки (видеоконтролирование) (14 спикер) (От Авга.2017 Огу.2019 Производство) |
| 14 | 5A | GATEWAY | Система многоразового сообщения (Multex Commission System) CAN) |
| 15 | 50A | ABS1 | ABS; A-TRAC Авто LSD; вспомогательного торможения;EBD; TRAC; VSC |
| 16 | 30A | ABS2 | ABS; A-TRAC Авто LSD; вспомогательного торможения;EBD; TRAC; VSC |
| 18 | 7.5A | AIR SUS | Электронное подвеска воздуха с модулированным воздухом |
| 18 | 20A | AIR SUS | Электронное подвеска воздуха с модулированным воздухом |
| 19 | 5A | IDLE/UP | Отражатель заднего окна |
| 20 | 10A | EFI NO.2 | Регулятор двигателя |
| 21 | 10A | LED RL | Фара |
| 22 | 10A | LED LL | Фара |
| 23 | 30A | WIPER | Передняя проволочная и мышьяк |
| 24 | 20A | WASHER | Передняя промывка и мойка; задняя промывка и мышьяк |
| 27 | 30A | ST | Запуск (W/o Smart Key System) |
| 29 | 10A | AI-HTR | Регулятор двигателя |
| 30 | 5A | ALT-S | Зарядка |
| 31 | 10A | ETCS | Контроль круизных работ; Динамический радиолокационный контроль круизных работ; электронный контроль передачи и индикатор A/T; контроль двигателя |
| 32 | 30A | F/PMP | Регулятор двигателя |
| 33 | 15A | P/OUTLET NO.1 | розетка питания (12V); розетка питания (USB Тип) |
| 34 | 30A | PFS R2 | Мощность заднего сиденья No 2 |
| 35 | 15A | FOG FR | Лайт спереди |
| 36 | 30A | DOOR | Открыватель задней двери; внутренний огонь; запасная дверь мощности; окно мощности; задний проволочный и стиральный промыв; убирающий кражу |
| 37 | 15A | MIR HTR | Зеркало-греватель |
| 41 | 25A | CDS FAN | Кондиционирование воздуха |
| 42 | 20A | DEICER | Дейсер спереди |
| 43 | 15A | TI&TE | Телескопическая мощность и привод |
| 44 | 20A | INV | розетка питания (120V) |
| 46 | 20A | IG1 NO.5 | - сиденье для регулирования климата; |
| 47 | 30A | PFS L1 | Мощность заднего сиденья No 2 |
| 48 | 30A | PFS L2 | Мощность заднего сиденья No 2 |
| 49 | 30A | PFS R1 | Мощность заднего сиденья No 2 |
| 50 | 7.5A | LED DRL | Фара |
| 52 | 30A | PBD | Задняя дверь с мощностью |
| 54 | 40A | A/C RR | Кондиционирование воздуха |
| 55 | 40A | DEFOG | Отражатель заднего окна |
| 56 | 50A | AIR SUS NO.1 | Электронное подвеска воздуха с модулированным воздухом |
| 59 | 25A | EFI NO.1 | Электронное вещание и индикатор A/T; управление двигателем |
| 60 | 10A | HORN | Горн; кража; управление беспроводной дверной замком (W/o Smart Key System) |
| 61 | 15A | A/F | Регулятор двигателя |
| 62 | 150A | LH-J/B | Автоматическое управление светом; светоотключение; система автоматического выключения света; окно питания; маяк; устройство утечек; система управления беспроводной дверью (W/o Smart Key System) |
| 64 | 50A | HTR | Кондиционирование воздуха |
| 69 | 40A | MAIN | Автоматическое управление светом; фара; система автоматического выключения света; система угнетательного устройства; система управления беспроводной дверью (W/o Smart Key System) |
| 70 | 50A | A/PUMP NO.2 | Регулятор двигателя |
| 71 | 50A | A/PUMP NO.1 | Регулятор двигателя |
| 72 | 180A | ALT | Зарядка |

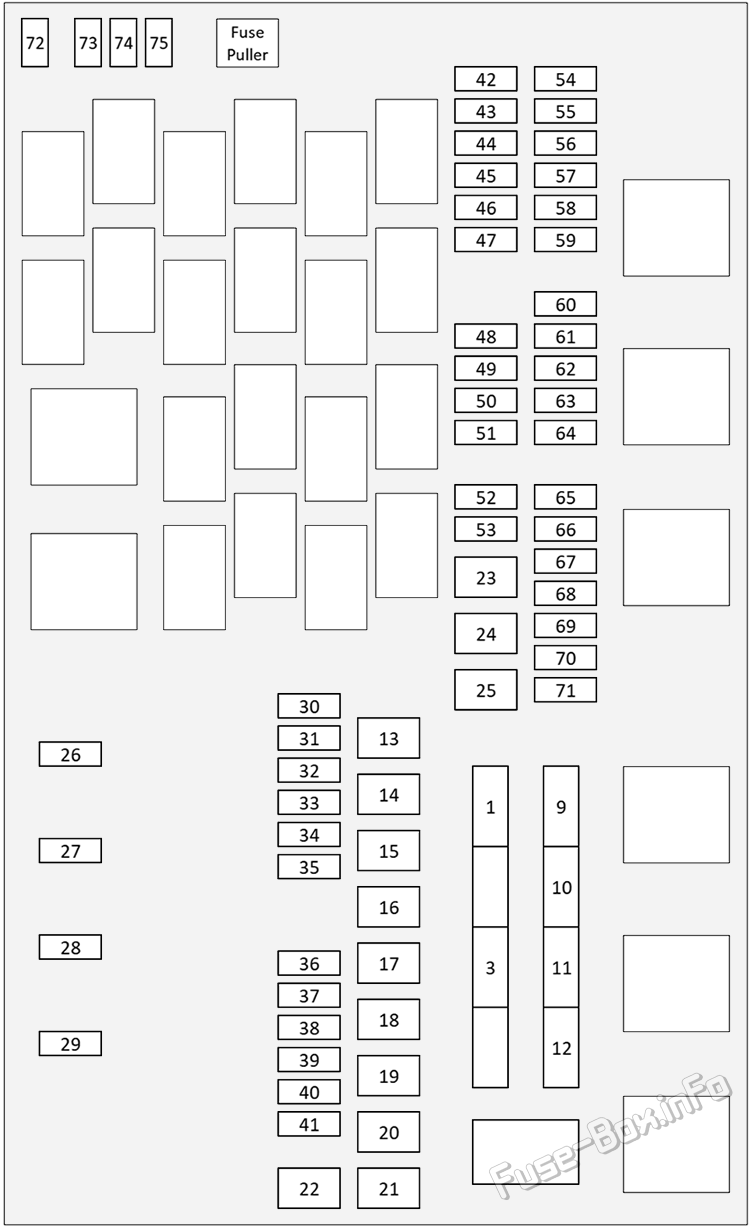

Вариант 2
| № | Номинал | Обозначение |
|---|---|---|
| 1 | 150A | LH-J/B |
| 3 | 50A | HTR |
| 9 | 40A | MAIN |
| 10 | 50A | A/PUMP NO.2 |
| 11 | 50A | A/PUMP NO.1 |
| 12 | 180A | ALT |
| 15 | 40A | SUB BATT (для высокотекущего) |
| 16 | 40A | DEFOG (для высокотекущего) |
| 17 | 30A | H-LP CLN (для высокотекущего) |
| 18 | 40A | RR HTR (для высококачественной су rr ent) |
| 19 | 30A | PBD (для высокотекущего) |
| 20 | 50A | AIR SUS (для высокотекущего) |
| 23 | 30A | ST (для высокотекущего) |
| 24 | 40A | ABS2 (для высокотекущего) |
| 25 | 50A | ABS1 (для высокотекущего) |
| 26 | 15A | A/F |
| 27 | 10A | HORN |
| 28 | 25A | EFI NO.1 |
| 29 | 30A | G2 MAIN |
| 30 | 30A | TOW BRK |
| 31 | 15A | STOP |
| 32 | 15A | FOG |
| 33 | 25A | POWER NO.4 |
| 34 | 30A | R1 RR2 SEAT |
| 35 | 30A | R2 RR2 SEAT |
| 37 | 30A | TOW TAIL |
| 38 | 20A | DEICER |
| 39 | 25A | CDS FAN |
| 40 | 30A | L1 RR2 SEAT |
| 41 | 30A | L2 RR2 SEAT |
| 43 | 10A | IGN |
| 44 | 7.5A | MET |
| 45 | 10A | INJ |
| 46 | 15A | HEAD LL |
| 47 | 15A | HEAD LH |
| 52 | 7.5A | AM2 |
| 53 | 7.5A | IMB |
| 55 | 7.5A | AIR SUS NO.2 |
| 56 | 5A | DEF I/UP |
| 57 | 10A | EFI NO.2 |
| 58 | 15A | HEAD RL |
| 59 | 15A | HEAD RH |
| 60 | 7.5A | DOME |
| 61 | 7.5A | ECU-B1 |
| 62 | 15A | RAD NO.1 |
| 63 | 30A | AMP |
| 64 | - | SHORT PIN |
| 65 | 5A | MET-B |
| 66 | 10A | ETCS |
| 67 | 25A | F/PMP |
| 68 | 15A | TURN-HAZ |
| 69 | 5A | ALT-S |
| 70 | 10A | AI-HTR |
| 71 | 30A | TOWING |
