Предохранители и реле Toyota RAV4 (XA50; 2019-2025)

Схемы относятся к указанным годам и вариантам Toyota RAV4 (XA50; 2019-2025). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.



В этой статье рассмотрены Toyota RAV4 пятого поколения (XA50) 2019-2025 годов выпуска. Здесь вы найдете схемы блоков предохранителей Toyota RAV4 2019, 2020, 2021, 2022, 2023, 2024 и 2025 годов, сведения о расположении блоков предохранителей в автомобиле и назначении каждого предохранителя.

Схемы предохранителей Toyota RAV4 (2019-2025)

Toyota RAV4 (XA50, 2019-2025)

Блок предохранителей в салоне

Расположение блока предохранителей

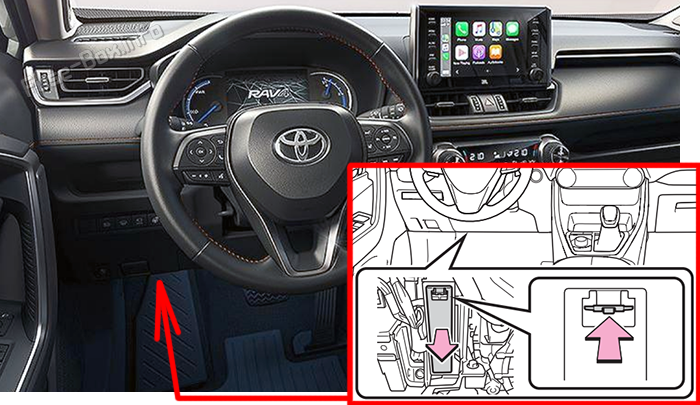

Блок предохранителей расположен за панелью приборов.Расположение предохранителей в салоне: Toyota RAV4 (XA50, 2019-2025)

Схема блока предохранителей

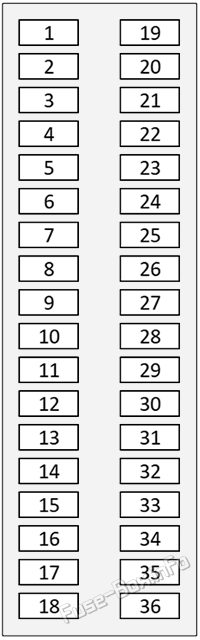

Схема блока предохранителей в салоне: Toyota RAV4 (XA50, 2019-2025)

Назначение предохранителей в панели приборов
№НоминалОбозначениеНазначение
17.5AFOG RRЗадние противотуманные фонари
27.5AOBDДиагностический разъем OBD
310ADOMEПлафоны освещения салона
47.5ATRUNK OPNПривод открывания двери багажного отделения
610AECU-DCC NO.24.3.1 Блок управления двигателем
75AECU-DCC NO.14.3.1 Блок управления двигателем
815ARADIOАудиосистема
920ADOOR R/RПравая задняя дверь
107.5AS-HORNПротивоугонная сирена
1110ASTRG LOCK6.11.9 Замок рулевого вала
127.5ADCMМодуль передачи данных (телематическая система)
135AECU-ACC4.3.1 Блок управления двигателем
147.5AECU-IG1 NO.34.3.1 Блок управления двигателем
155AEPS-IG1Рулевое управление с электроусилителем
1610AA/BAG-IG2Подушки безопасности
175AMETER-IG2Комбинация приборов
185AECU-IG2 NO.34.3.1 Блок управления двигателем
1910AECU-B NO.24.3.1 Блок управления двигателем
205AECU-B NO.14.3.1 Блок управления двигателем
2115AD/LСистема центрального замка
227.5ASTOPСтоп-сигналы
237.5AAM2Система стартера
2410AHAZАварийная световая сигнализация
255APANELПодсветка панели приборов
2610ATAILГабаритные огни
2720ADOOR F/LПередняя левая дверь
2820ADOOR F/RПередняя правая дверь
2915AP/OUTLET NO.1Розетка питания
305ASFT LOCK-ACCСистема блокировки селектора АКП
3120AWASHERОмыватели стекол
3310AECU-IG1 NO.44.3.1 Блок управления двигателем
345ABKUP LPФонари заднего хода
357.5AECU-IG1 NO.24.3.1 Блок управления двигателем
365AECU-IG1 NO.14.3.1 Блок управления двигателем

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

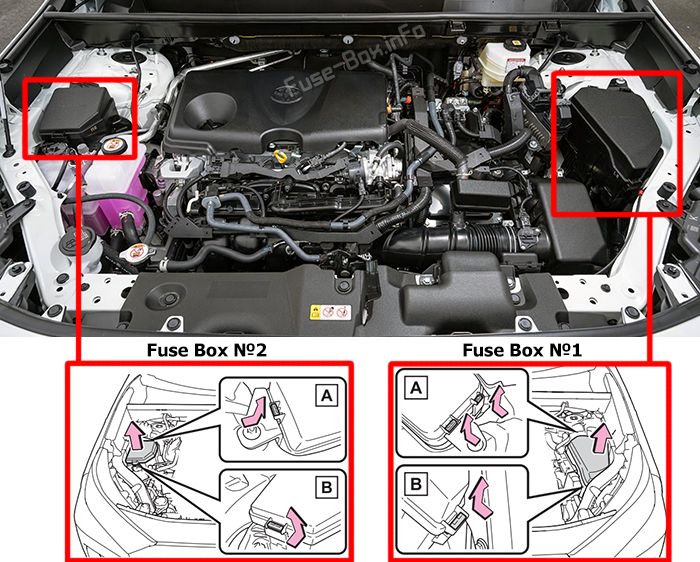

Нажмите на фиксаторы A и B, чтобы полностью освободить замок, затем снимите крышку.Расположение предохранителей в моторном отсеке: Toyota RAV4 (XA50, 2019-2025)

Схемы блоков предохранителей

Блок предохранителей №1

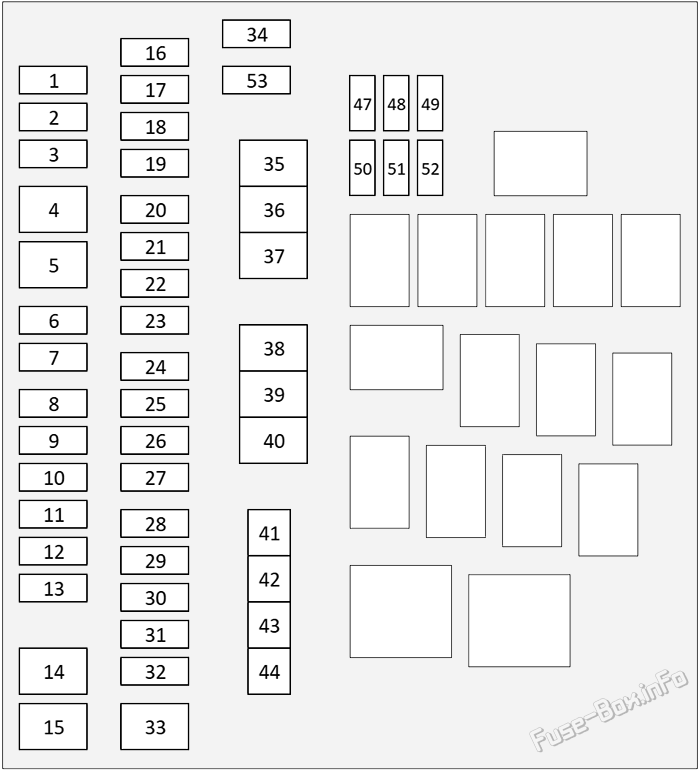

Схема блока предохранителей №1 в моторном отсеке: Toyota RAV4 (XA50, 2019-2025)

Назначение предохранителей блока предохранителей моторного отсека №1
№НоминалОбозначениеНазначение
17.5AUSB2USB-зарядное устройство
210AH-LP HI LHЛевая фара дальнего света
5AЛевая фара дальнего света (двигатель A25A-FKS)
310AH-LP HI RHПравая фара дальнего света
5AПравая фара дальнего света (двигатель A25A-FKS)
430ADEFОбогрев заднего стекла
530APBDЭлектропривод двери багажного отделения
615ANOISE FILTERФильтр помех
720AD-DBL LCKДвойная блокировка дверей
830AS/HTR MAINГлавная цепь подогрева сидений
930A4WDСистема полного привода
1020AFOG FRПередние противотуманные фары
10AПередние противотуманные фары (двигатель A25A-FKS)
1120AP/OUTLET NO.2Розетка питания
1210ADRLДневные ходовые огни
1330ATOWINGЦепи прицепа
1430AH-LP CLNОмыватель фар
1550AHTRСистема отопления и кондиционирования
1620AAMP. NO.2Аудиосистема
30AАудиосистема (двигатель A25A-FKS)
1720AH-LP RHПравая фара
10AПравая фара (двигатель A25A-FKS)
1810AAMP NO.1Аудиосистема
30AАудиосистема (двигатель A25A-FKS)
1910AEFI-MAIN NO.4Многоточечная система впрыска топлива
2020AH-LP LHЛевая фара
10AЛевая фара (двигатель A25A-FKS)
2120AVVTСистема изменения фаз газораспределения (VVT)
227.5ABATT-SСистема зарядки и аккумуляторная батарея
2320AD INJСистема непосредственного впрыска топлива
2520AEFI-MAIN NO.2Многоточечная система впрыска топлива
2610AHORNЗвуковой сигнал
2720AEFI-MAIN NO.1Многоточечная система впрыска топлива
2820AIG2 MAINЦепи системы IG2
2930ADC CUTЦепь отключения питания DC
3030ATOWING-BЦепи прицепа
3130AST NO.2Система стартера
3230AEFI-MAIN NO.3Многоточечная система впрыска топлива
3330AST NO.1Система стартера
3410AMIR HTRОбогрев наружных зеркал
3550ABBC NO.1Система Stop & Start
3630AWIPERСтеклоочистители
3750ABBC NO.2Система Stop & Start
3850AABS NO.1Антиблокировочная тормозная система
3950AABS NO.2Антиблокировочная тормозная система
4050AJ/B-BМонтажный блок J/B-B
4180AEPSРулевое управление с электроусилителем
4260AR/B NO.1Блок реле R/B NO.1
43120AALT (100A)Система зарядки и аккумуляторная батарея
140AВентилятор системы охлаждения
4460AFAN NO.13.2.3.3 Топливные форсунки
4710AINJ4.3.1 Блок управления двигателем
4810AECU IG2 NO.24.3.1 Блок управления двигателем
4910AECU IG2 NO.1Многоточечная система впрыска топлива
5010AEFI2 NO.2Многоточечная система впрыска топлива
5110AEFI NO.1Многоточечная система впрыска топлива
527.5AEFI NO.2USB-зарядное устройство
537.5AUSB1USB-зарядное устройство

Блок предохранителей №2

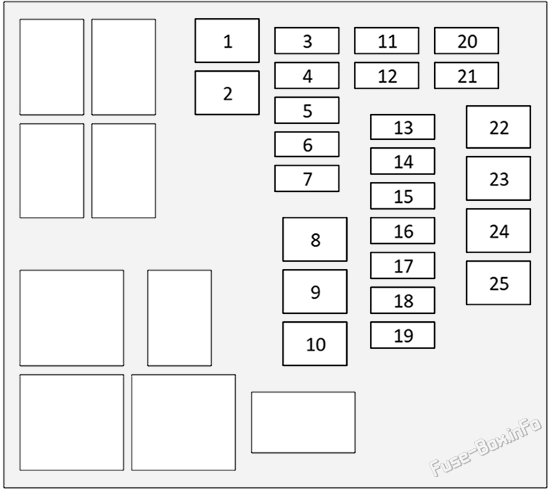

Схема блока предохранителей №2 в моторном отсеке: Toyota RAV4 (XA50, 2019-2025)

Назначение предохранителей блока предохранителей моторного отсека №2
№НоминалОбозначениеНазначение
230ABBC NO.3Система Stop & Start (двигатель A25A-FKS)
55AMIR HTRОбогрев наружных зеркал
730ATOWING-BЦепи прицепа
1130ABBC NO.4Система Stop & Start (двигатель A25A-FKS)
125AGRILL SHUTTERАктивные жалюзи решетки радиатора (двигатель A25A-FKS)
1310ASTRG HTRПодогрев рулевого колеса
1430AS/HTR MAINГлавная цепь подогрева сидений
15AINVПреобразователь DC/AC (двигатель A25A-FKS)
155AWASH NZL HTRПодогрев форсунок омывателя
1630ATOWINGЦепи прицепа
1725AS-HTR RRПодогрев задних сидений
1915ADEICERОбогрев зоны покоя стеклоочистителей
2015AS/HTR F/RПодогрев переднего правого сиденья
2115AS/HTR F/LПодогрев переднего левого сиденья
2230AH-LP CLNОмыватель фар
2350AHWD NO.2Обогрев ветрового стекла
2430APBDЭлектропривод двери багажного отделения
2550AHWD NO.1Обогрев ветрового стекла

Дополнительная информация: Toyota RAV4 (XA50; 2019-2025)

Предохранители и реле toyota rav4 xa50 2019 2025: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
