Предохранители и реле Toyota RAV4 (XA10; 1995-2000)
Схемы относятся к указанным годам и вариантам Toyota RAV4 (XA10; 1995-2000). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.
В этой статье рассматриваются Toyota RAV4 первого поколения (XA10) дорестайлинговых лет выпуска 1995-1997. Здесь вы найдете схемы блоков предохранителей Toyota RAV4 1995, 1996 и 1997 годов, сведения о расположении блоков в автомобиле, а также назначение каждого предохранителя и реле.
Схемы предохранителей Toyota RAV4 1995-1997
предохранитель прикуривателя (розетки питания) в Toyota RAV4 - это предохранитель №4 "CIG & RAD" в блоке предохранителей панели приборов №1 (см. также предохранитель "AM1" в блоке предохранителей салона №2).
Содержание
Блоки предохранителей в салоне

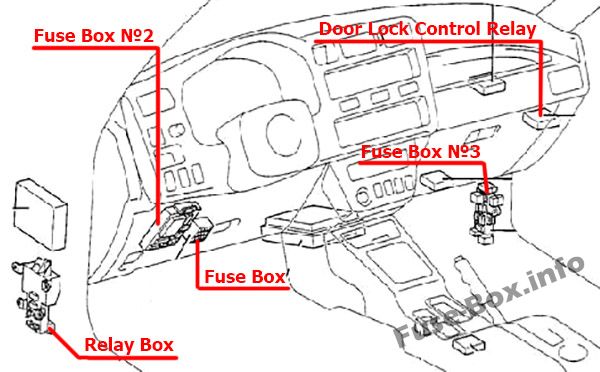

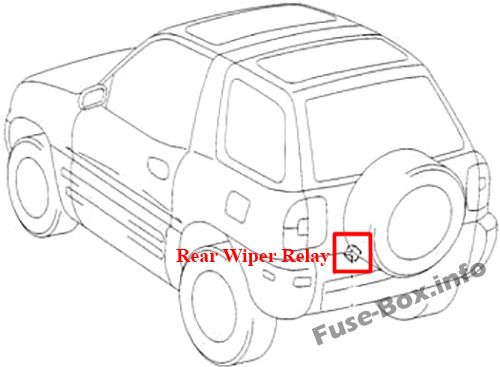

Расположение блока предохранителей

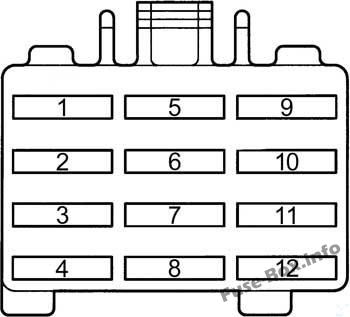

Схема блока предохранителей №1

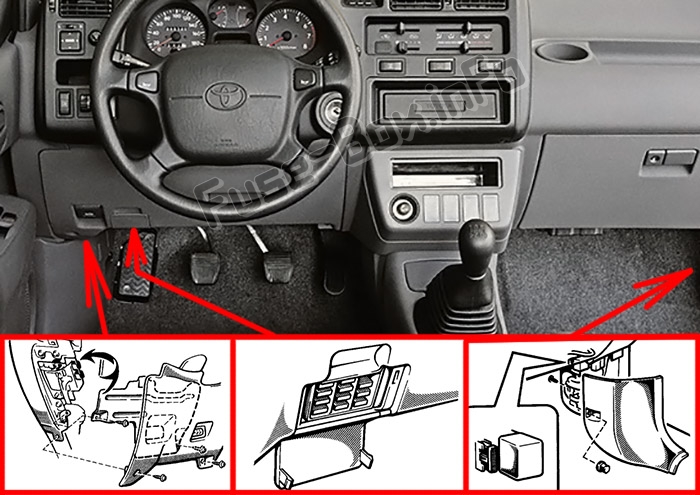

Блок предохранителей расположен с левой стороны панели приборов, за крышкой.
| № | Обозначение | А | Назначение |
|---|---|---|---|
| 1 | TAIL | 10 | Габаритные огни, стояночные огни, подсветка номерного знака, освещение салона |
| 2 | GAUGE | 11 | Комбинация приборов, указатели, предупреждающие индикаторы (кроме индикаторов разряда АКБ и открытых дверей), фонари заднего хода, система кондиционирования, электростеклоподъемники, обогрев заднего стекла, центральный замок, электронноуправляемая автоматическая трансмиссия |
| 3 | TURN | 7.5 | Указатели поворота |
| 4 | CIG & RAD | 15 | Прикуриватель, часы, аудиосистема, электропривод наружных зеркал заднего вида |
| 5 | DEF-I/UP | 7.5 | Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива |
| 6 | IGN | 7.5 | Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива, индикатор разрядки |
| 7 | ECU-IG | 7.5 | Антиблокировочная система тормозов, электронноуправляемая автоматическая трансмиссия |
| 8 | WIPER | 20 | Очиститель и омыватель ветрового стекла, очиститель и омыватель заднего стекла |
| 9 | - | - | - |
| 10 | SRS | 7.5 | Система подушек безопасности SRS |
| 11 | OBD | 7.5 | Бортовая диагностическая система |
| 12 | STOP | 10 | Стоп-сигналы |

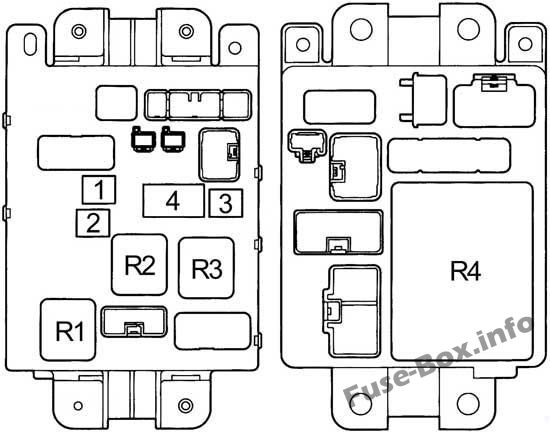

блок предохранителей Схема No 2
| № | Обозначение | А | Назначение |
|---|---|---|---|
| 1 | POWER | 30 | Электростеклоподъемники, замки дверей |
| 2 | DEF | 30 | Обогрев заднего стекла |
| 3 | AM1 | 40 | Предохранители "CIG & RAD", "WIPER", "GAUGE", "ECU-IG", "TURN", "TAIL" и "PANEL" |
| 4 | - | - | Шумовой фильтр |
| Реле | |||
| R1 | Обогрев заднего стекла | ||
| R2 | Главное реле питания | ||
| R3 | Реле электростеклоподъемников | ||
| R4 | Интеграционное реле |

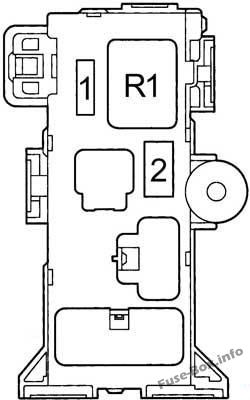

Схема блока предохранителей №3
| № | Обозначение | А | Назначение |
|---|---|---|---|
| 1 | A/C | 7.5 | Система кондиционирования воздуха |
| 2 | - | - | - |
| Реле | |||
| R1 | Отопитель |

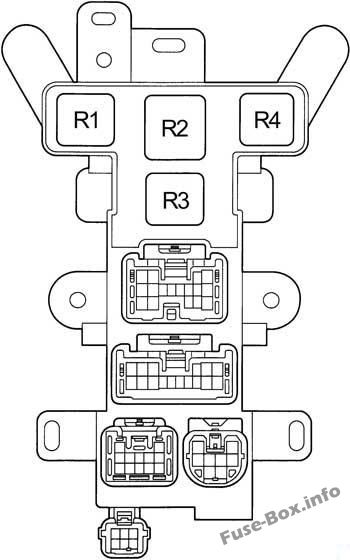

Блок реле
| № | Реле |
|---|---|
| R1 | Зажигание |
| R2 | - |
| R3 | Реле указателей поворота |
| R4 | - |
Блоки предохранителей в моторном отсеке

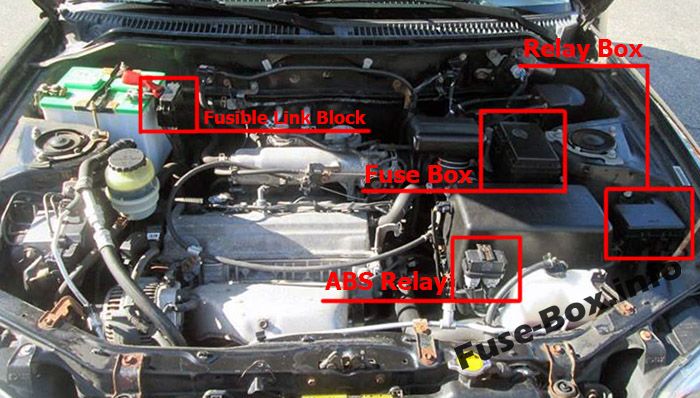

Расположение блока предохранителей

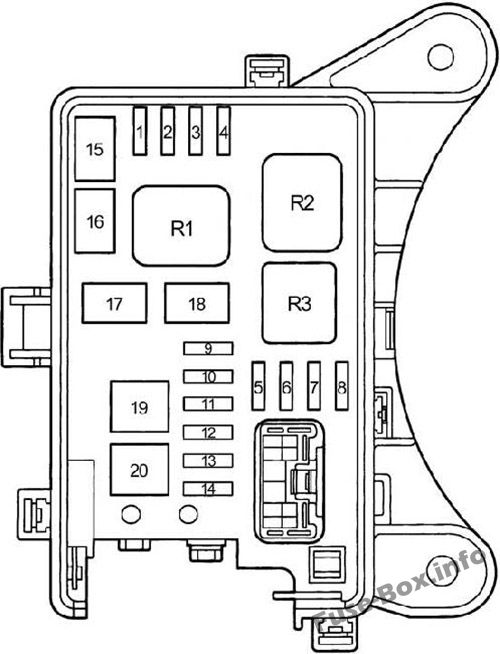

Схема блока предохранителей
| № | Обозначение | А | Назначение |
|---|---|---|---|
| 1 | - | - | - |
| 2 | - | - | - |
| 3 | H-LP (LH) | 15 | Левая фара |
| 4 | H-LP (RH) | 15 | Правая фара |
| 5 | - | - | - |
| 6 | - | - | - |
| 7 | SPARE | 15 | Резервный предохранитель |
| 8 | SPARE | 10 | Резервный предохранитель |
| 9 | ALT-S | 5 | Система зарядки |
| 10 | - | - | - |
| 11 | HAZ-HORN | 15 | Аварийная сигнализация, звуковой сигнал |
| 12 | EFI | 15 | Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива |
| 13 | DOME | 15 | Плафоны освещения салона, зуммер, часы |
| 14 | AM2 | 20 | Многоточечный впрыск топлива / последовательный многоточечный впрыск топлива, система зарядки |
| 15 | CDS FAN | 30 | Вентилятор электрического охлаждения |
| 16 | RDI FAN | 30 | Вентилятор электрического охлаждения |
| 17 | - | - | - |
| 18 | MAIN No. 1 | 30 | Система запуска, фары |
| 19 | ABS | 60 | Антиблокировочная система тормозов (до 1997 года) |
| 20 | - | - | - |
| Реле | |||
| R1 | Главное | ||
| R2 | Реле фар | ||
| R3 | Стартер |

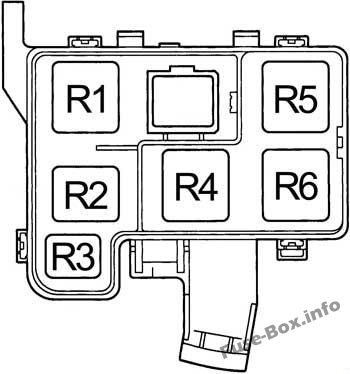

Блок реле
| № | Реле |
|---|---|
| R1 | Главное реле EFI |
| R2 | Электровентилятор охлаждения (№1) |
| R3 | Звуковой сигнал |
| R4 | Электровентилятор охлаждения (№3) |
| R5 | Муфта компрессора кондиционера (A/C) |
| R6 | Электровентилятор охлаждения (№2) |
Плавкие вставки
| № | Обозначение | А | Назначение |
|---|---|---|---|
| 1 | MAIN | 80 | Предохранители "AM2", "HAZ-HORN", "EFI", "DOME", "RADIO" и "ALT-S" |
| 2 | ALT | 100 | Цепи задних фонарей, а также предохранители "ABS", "RADIO", "HTR", "AM1", "POWER", "STOP" и "DEF" |
| 3 | HTR | 50 | Система кондиционирования воздуха |
