Предохранители и реле Toyota RAV4 Hybrid (XA50; 2019-2025)

Схемы относятся к указанным годам и вариантам Toyota RAV4 Hybrid (XA50; 2019-2025). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Toyota.



В этой статье приведены схемы предохранителей Toyota RAV4 Hybrid (XA50) 2019-2025 годов выпуска. Здесь вы найдете схемы блоков предохранителей Toyota RAV4 Hybrid 2019, 2020, 2021, 2022, 2023, 2024 и 2025, сведения о расположении блоков в автомобиле и назначении каждого предохранителя.

Схемы предохранителей Toyota RAV4 Hybrid (XA50; 2019-2025)

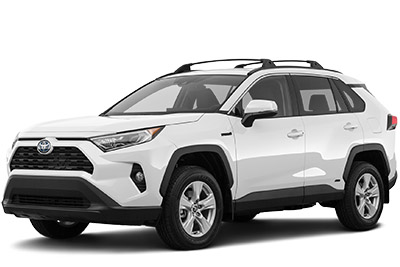

Toyota RAV4 Hybrid (XA50; 2019-2025)

Блок предохранителей в салоне

Расположение блока предохранителей

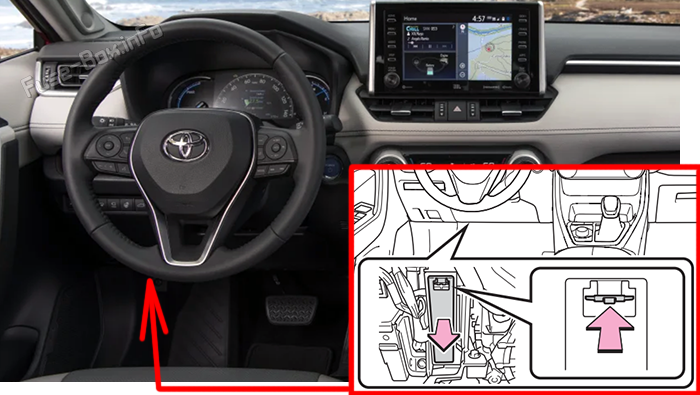

Блок предохранителей расположен за панелью приборов.Расположение предохранителей в салоне: Toyota RAV4 Hybrid (XA50; 2019-2025)

Схема блока предохранителей

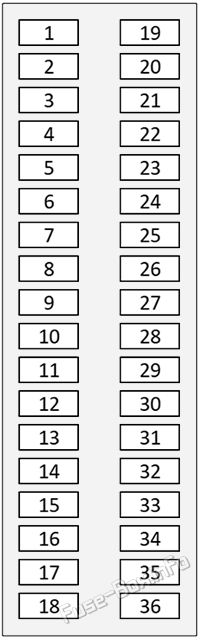

Схема блока предохранителей в салоне: Toyota RAV4 Hybrid (2019-2025)

Назначение предохранителей в панели приборов
№НоминалОписание
17.5AЗадние противотуманные фары
27.5AДиагностический соединитель
310AОсвещение салона, электропривод двери багажника, система интеллектуального доступа и запуска, иммобилайзер, система запуска, система рулевого управления, беспроводное управление
47.5AБлокировка замка
610AABS, климат-контроль, аудиосистема, автоматическое освещение, электропривод двери багажника, монитор, комбинация приборов, круиз-контроль, центральный замок, двойная блокировка, радар динамического круиз-контроля, блок управления двигателем, интеллектуальная система доступа и запуска, EPS, передние противотуманные фары, лючок топливного бака, активные жалюзи решетки радиатора, фары, система управления фарами, гибридная система, освещение, иммобилайзер, интеллектуальная система парковки, освещение салона, система удержания в полосе, автоматическое отключение указателей поворота, навигация, стеклоподъемники, цепи питания, система предотвращения столкновения, задний противотуманный фонарь, электропривод зеркал
75AABS, TRC, VSC
815AАудиосистема
920AСтеклоподъемники задних дверей
107.5AПротивоугонная система
1110A6.11.9 Замок рулевого управления
127.5AСистема телематики
135AКонтрольно-измерительные приборы, проверка
147.5AСистема контроля слепых зон
155A6.7.7 Электронное управление
1610ASRS, индикатор ремня безопасности
175AКомбинация приборов
185AABS, система управления движением, радар динамического круиз-контроля, гибридная система, ЭБУ кузова (CAN), блокировка селектора передач, система телематики, TRC, система предупреждения пешеходов (звуковой генератор), VSC
1910AСистема идентификации ключа, датчики давления в шинах
205AСистема беспроводной связи, ЭБУ кузова, VSC, интеллектуальная система доступа и запуска, часы
2115AЦентральный замок
227.5AСтоп-сигналы
237.5AЭлектропривод двери багажника, система интеллектуального доступа и запуска, иммобилайзер, система запуска, блокировка рулевого управления, беспроводное управление
2410AАварийная сигнализация
255AВыключатель VSC OFF, комбинация приборов, выключатель BSM, переключатель 4WD, выключатель подогрева зоны покоя щеток стеклоочистителя, многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива, система помощи при парковке, выключатели подогрева сидений, розетки питания, выключатель двери багажника, блок управления климат-контролем, выключатель обогрева заднего стекла, аудиосистема, кнопки на рулевом колесе, подсветка
2610AГабаритные огни, подсветка номерного знака, противотуманные фары
2720AСтеклоподъемник передней левой двери
2820AСтеклоподъемник передней правой двери
2915AРозетка питания, прикуриватель
305AБлокировка селектора передач
3120AОмыватель ветрового стекла
3310AРадар динамического круиз-контроля, блок управления двигателем, интеллектуальная система доступа и запуска, EPS, передние противотуманные фары, фонари заднего хода, гибридная система, освещение, иммобилайзер, интеллектуальная система парковки, освещение салона, система удержания в полосе, автоматическое отключение указателей поворота, навигация, стеклоподъемники, система предотвращения столкновения, задний противотуманный фонарь, электропривод зеркал, индикатор ремня безопасности, блокировка селектора передач, люк, SRS, система запуска, блокировка рулевого управления, габаритные огни, система телематики, противоугонная система, система контроля давления в шинах, TRC, указатели поворота, система предупреждения пешеходов (звуковой генератор), VSC, беспроводная зарядка, беспроводное управление
345AЗадние фонари, аудиосистема, монитор, навигационная система
357.5AABS, TRC, VSC
365AСистема курсовой устойчивости, вентиляторы электроохлаждения, обогрев заднего стекла, обогрев наружных зеркал, датчик угла поворота рулевого колеса, многопортовая система впрыска топлива/последовательная многопортовая система впрыска топлива, фары ближнего света, система зарядки аккумуляторной батареи, мониторинг слепых зон

Блоки предохранителей в моторном отсеке

Расположение блока предохранителей

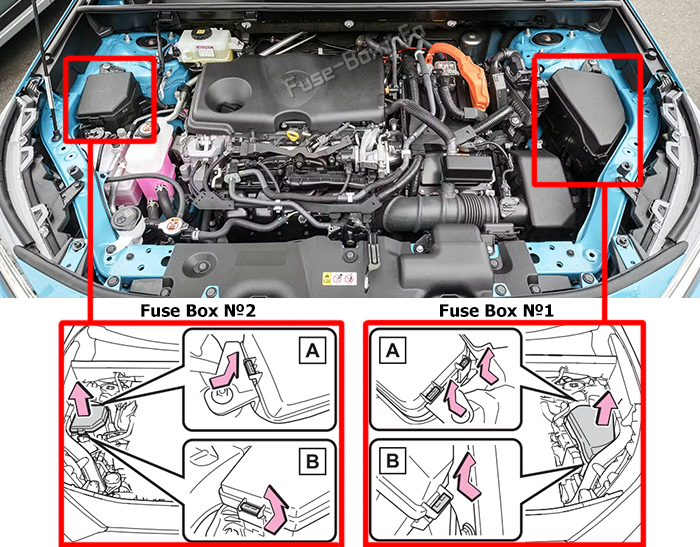

Нажмите на фиксаторы A и B, чтобы полностью освободить защелку, затем снимите крышку.Расположение предохранителей в моторном отсеке: Toyota RAV4 Hybrid (XA50; 2019-2025)

Схемы блоков предохранителей

Блок предохранителей №1

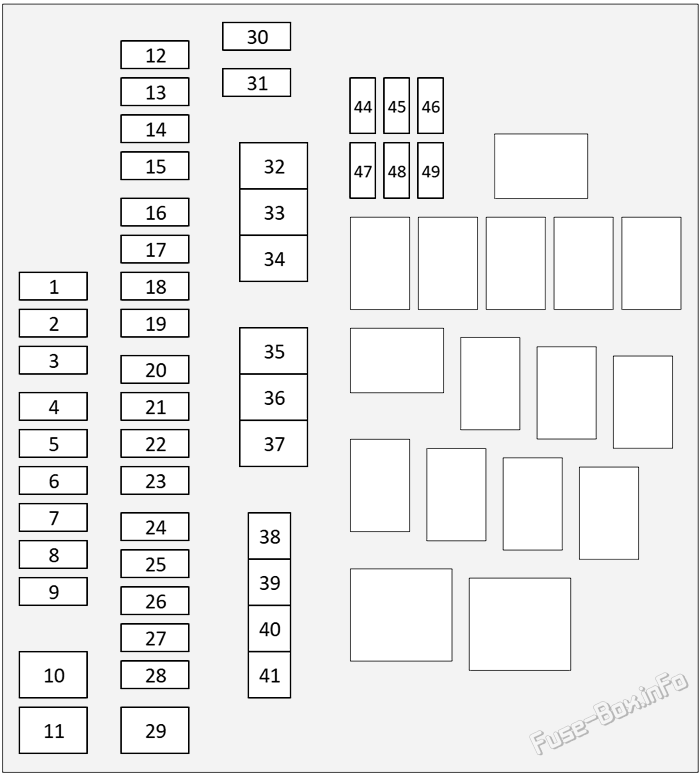

Схема блока предохранителей №1 в моторном отсеке: Toyota RAV4 Hybrid (2019-2025)

Назначение предохранителей в блоке предохранителей моторного отсека №1
№НоминалОбозначениеОписание
17.5AUSB 2USB-зарядное устройство
25AH-LP HI LHUS:: дальний свет левой фары
10AДальний свет левой фары
35AH-LP HI RHUS:: дальний свет правой фары
10AДальний свет правой фары
415ANOISE FILTERШумовой фильтр
520AD-DBL LCKДвойное запирание дверей
610AFOG FRПередние противотуманные фары
720APOWER OULET NO.2Розетка питания дополнительного оборудования
810ADRLДневные ходовые огни
1030ADEFОбогрев заднего стекла
1150AHTRСистема кондиционирования воздуха
1230AAMP NO.2Аудиосистема
1310AH-LP RHUS:: правая фара
20AПравая фара
1430AAMP NO.1Аудиосистема
1510AEFI MAIN NO. 4Многопортовая система впрыска топлива
1610AH-LP LHUS:: левая фара
20AЛевая фара
1720AVVTVVT
1830AABS NO. 1Антиблокировочная тормозная система
1920AD INJD INJ
2010AFUEL OPN2.11.1 Открывание лючка топливного бака
2120AEFI-MAIN NO.2Многопортовая система впрыска топлива
2210AHORNЗвуковой сигнал
2320AEFI-MAIN NO.1Многопортовая система впрыска топлива
2420AIG2 MAINЗащищает несколько цепей
2530ADC CUTDC CUT
2615AINV W/P NO.2INV W/P NO.2
277.5AABS NO.3Антиблокировочная тормозная система
2830AEFI-MAIN NO.3Многопортовая система впрыска топлива
3010AMIR HTRОбогрев наружных зеркал
317.5AUSB 1USB-зарядное устройство
3250AABS NO.1Антиблокировочная тормозная система
3330AWIPERСтеклоочистители
3450AABS NO.2Антиблокировочная тормозная система
3550AABS-MTR NO.1Антиблокировочная тормозная система
3630AABS-MAINАнтиблокировочная тормозная система
3750AJ/B-BСоединительный блок
3880AEPSЭлектроусилитель рулевого управления
3960AR/B NO.1R/B NO.1
40120ADC/DCПреобразователь DC/DC 400 В
4160AFAN NO.1Вентилятор электроохлаждения
4410AINJ3.2.3.3 Топливные форсунки
4510AECU-IG2 NO.24.3.1 Блок управления двигателем
4610AECU-IG2 NO.14.3.1 Блок управления двигателем
4710AEFI2 NO.2Многопортовая система впрыска топлива
4810AEFI NO.1 Многопортовая система впрыска топлива
497.5AEFI NO.2Многопортовая система впрыска топлива

Блок предохранителей №2

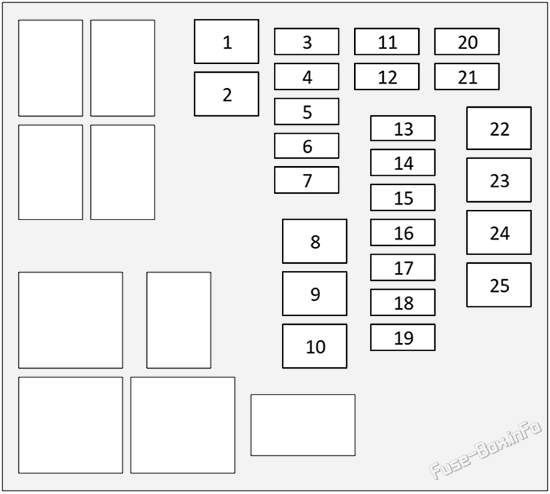

Схема блока предохранителей №2 в моторном отсеке: Toyota RAV4 Hybrid (2019-2025)

Назначение предохранителей в блоке предохранителей моторного отсека №2
№НоминалОбозначениеОписание
55AMIR MTRУправление наружными зеркалами
730ATOWING-BОгни прицепов
125AGRILL SHUTTERGRILL SHUTTER
1310ASTRG HTRПодогрев рулевого колеса
1430AS/HTR MAINПодогрев сидений
155AWASH NZL HTRОбогрев форсунок омывателя
1630ATOWINGОгни прицепов
1725AS-HTR RRUS:: подогрев правого заднего сиденья
15AS-HTR RRПодогрев правого заднего сиденья
1815AINVUS: розетка питания (DC/AC)
15AS-HTR RLПодогрев левого заднего сиденья
1915ADEICERОбогрев зоны покоя стеклоочистителей
2015AS/HTR F/RПодогрев переднего правого сиденья
2115AS/HTR F/LПодогрев переднего левого сиденья
2230AH-LP CLNОмыватели фар
2350AHWD NO.2Обогрев ветрового стекла
2430APBDЭлектропривод двери багажника
2550AHWD NO.1Обогрев ветрового стекла

Блок предохранителей в багажном отсеке

Расположение блока предохранителей

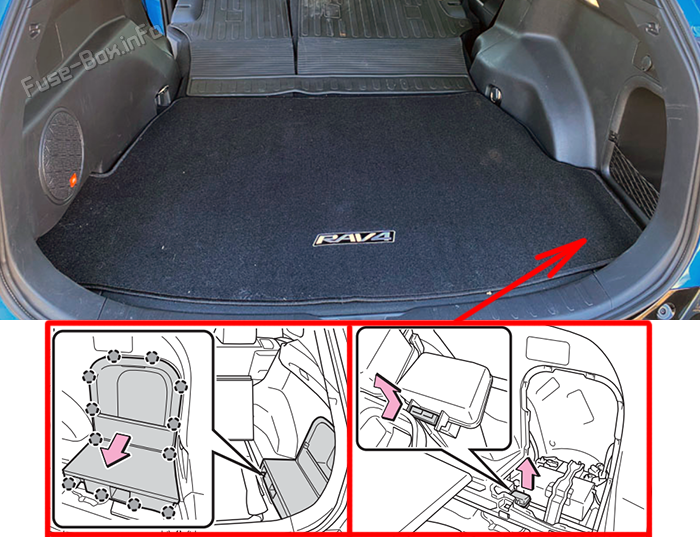

Откройте крышку пола багажника, выведите 12 фиксаторов из зацепления и снимите крышку блока.Расположение предохранителей в багажном отсеке: Toyota RAV4 Hybrid (XA50; 2019-2025)

Схема блока предохранителей

Схема блока предохранителей в багажном отсеке: Toyota RAV4 Hybrid (2019-2025)

Назначение предохранителей в багажном отсеке
№НоминалОбозначениеОписание
110ABATT FANBATT FAN
210APCUPCU
310AIGCT NO.2IGCT NO.2
47.5AW/P NO.1W/P NO.1
540AIGCTIGCT
615AD/LСистема замков дверей
77.5AECU-B NO.3ECU-B NO.3
87.5ABATT-5Система зарядки аккумуляторной батареи
97.5AMGMG
